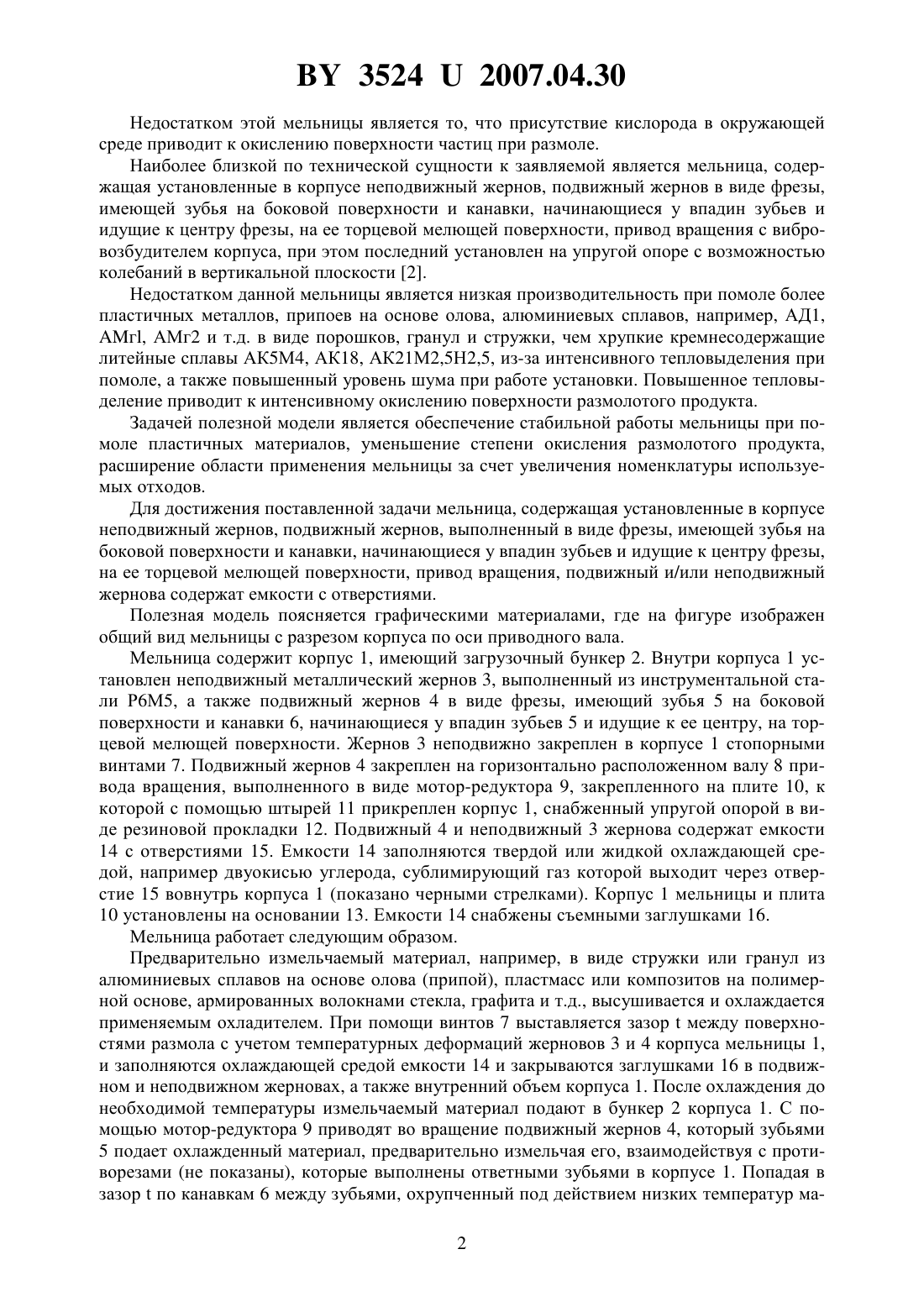

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное научное учреждение Физико-технический институт Национальной академии наук Беларуси(72) Авторы Бакаев Александр Григорьевич Боброва Дарья Александровна Здор Геннадий Николаевич(73) Патентообладатель Государственное научное учреждение Физико-технический институт Национальной академии наук Беларуси(57) Мельница, содержащая установленные в корпусе неподвижный жернов, подвижный жернов в виде фрезы, имеющей зубья на боковой поверхности и канавки, начинающиеся у впадин зубьев и идущие к центру фрезы, на ее торцевой мелющей поверхности, привод вращения, отличающаяся тем, что подвижный и/или неподвижный жернова содержат емкости с отверстиями. Полезная модель относится к мелющим устройствам. Известна мельница, содержащая установленные в корпусе неподвижный жернов,подвижный жернов в виде фрезы, имеющей зубья на боковой поверхности и канавки,начинающиеся у впадин зубьев и идущие к центру фрезы, на ее торцевой мелющей поверхности, привод вращения 1. 35242007.04.30 Недостатком этой мельницы является то, что присутствие кислорода в окружающей среде приводит к окислению поверхности частиц при размоле. Наиболее близкой по технической сущности к заявляемой является мельница, содержащая установленные в корпусе неподвижный жернов, подвижный жернов в виде фрезы,имеющей зубья на боковой поверхности и канавки, начинающиеся у впадин зубьев и идущие к центру фрезы, на ее торцевой мелющей поверхности, привод вращения с вибровозбудителем корпуса, при этом последний установлен на упругой опоре с возможностью колебаний в вертикальной плоскости 2. Недостатком данной мельницы является низкая производительность при помоле более пластичных металлов, припоев на основе олова, алюминиевых сплавов, например, АД 1,г, АМг 2 и т.д. в виде порошков, гранул и стружки, чем хрупкие кремнесодержащие литейные сплавы АК 5 М 4, АК 18, АК 21 М 2,5 Н 2,5, из-за интенсивного тепловыделения при помоле, а также повышенный уровень шума при работе установки. Повышенное тепловыделение приводит к интенсивному окислению поверхности размолотого продукта. Задачей полезной модели является обеспечение стабильной работы мельницы при помоле пластичных материалов, уменьшение степени окисления размолотого продукта,расширение области применения мельницы за счет увеличения номенклатуры используемых отходов. Для достижения поставленной задачи мельница, содержащая установленные в корпусе неподвижный жернов, подвижный жернов, выполненный в виде фрезы, имеющей зубья на боковой поверхности и канавки, начинающиеся у впадин зубьев и идущие к центру фрезы,на ее торцевой мелющей поверхности, привод вращения, подвижный и/или неподвижный жернова содержат емкости с отверстиями. Полезная модель поясняется графическими материалами, где на фигуре изображен общий вид мельницы с разрезом корпуса по оси приводного вала. Мельница содержит корпус 1, имеющий загрузочный бункер 2. Внутри корпуса 1 установлен неподвижный металлический жернов 3, выполненный из инструментальной стали Р 6 М 5, а также подвижный жернов 4 в виде фрезы, имеющий зубья 5 на боковой поверхности и канавки 6, начинающиеся у впадин зубьев 5 и идущие к ее центру, на торцевой мелющей поверхности. Жернов 3 неподвижно закреплен в корпусе 1 стопорными винтами 7. Подвижный жернов 4 закреплен на горизонтально расположенном валу 8 привода вращения, выполненного в виде мотор-редуктора 9, закрепленного на плите 10, к которой с помощью штырей 11 прикреплен корпус 1, снабженный упругой опорой в виде резиновой прокладки 12. Подвижный 4 и неподвижный 3 жернова содержат емкости 14 с отверстиями 15. Емкости 14 заполняются твердой или жидкой охлаждающей средой, например двуокисью углерода, сублимирующий газ которой выходит через отверстие 15 вовнутрь корпуса 1 (показано черными стрелками). Корпус 1 мельницы и плита 10 установлены на основании 13. Емкости 14 снабжены съемными заглушками 16. Мельница работает следующим образом. Предварительно измельчаемый материал, например, в виде стружки или гранул из алюминиевых сплавов на основе олова (припой), пластмасс или композитов на полимерной основе, армированных волокнами стекла, графита и т.д., высушивается и охлаждается применяемым охладителем. При помощи винтов 7 выставляется зазормежду поверхностями размола с учетом температурных деформаций жерновов 3 и 4 корпуса мельницы 1,и заполняются охлаждающей средой емкости 14 и закрываются заглушками 16 в подвижном и неподвижном жерновах, а также внутренний объем корпуса 1. После охлаждения до необходимой температуры измельчаемый материал подают в бункер 2 корпуса 1. С помощью мотор-редуктора 9 приводят во вращение подвижный жернов 4, который зубьями 5 подает охлажденный материал, предварительно измельчая его, взаимодействуя с противорезами (не показаны), которые выполнены ответными зубьями в корпусе 1. Попадая в зазорпо канавкам 6 между зубьями, охрупченный под действием низких температур ма 2 35242007.04.30 териал измельчается за счет напряжений сдвига, растяжения и сжатия, действующих в этот момент в зазоремежду мелющими поверхностями жерновов 3 и 4. Теплота трения,выделившаяся в этот момент, отводится из зазоравместе с измельченным материалом потоком охлаждающего газа, поступающего из отверстия 15. Такая конструкция мельницы обеспечивает стабильную производительность при получении порошков пластичных материалов. Мельница может найти применение в микроэлектронике, строительстве, порошковой металлургии, химической промышленности. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
