Стабилизатор термоокислительной деструкции полипропилена

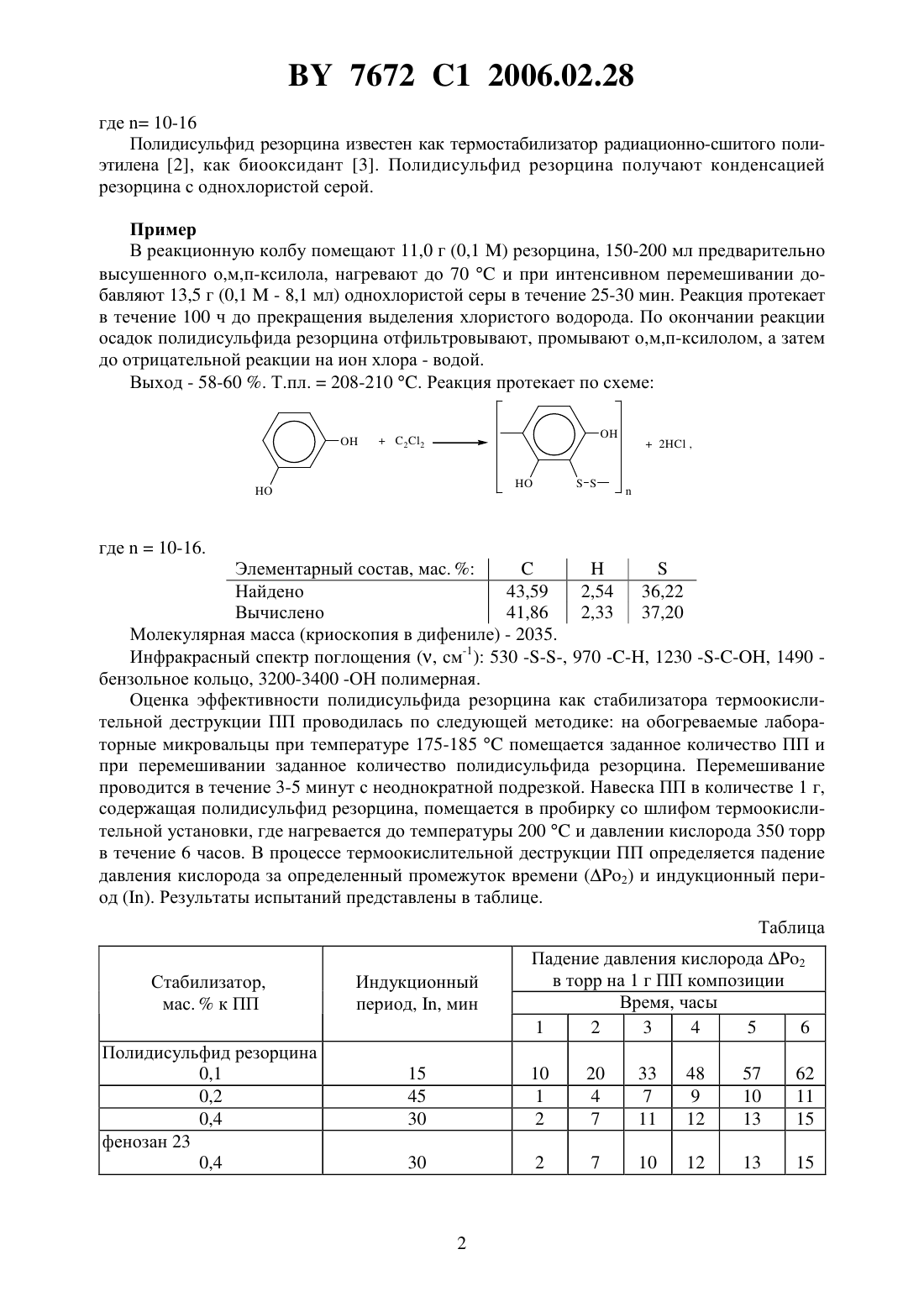

(71) Заявители Белорусский государственный университет Учреждение образования Белорусский государственный технологический университет(72) Авторы Смоляк Леонид Юрьевич Прокопчук Николай Романович Лосев Юрий Павлович Кочеткова Юлия Валерьевна(73) Патентообладатели Белорусский государственный университет Учреждение образования Белорусский государственный технологический университет(57) Применение полидисульфида резорцина формулы,где 10-16,в качестве стабилизатора термоокислительной деструкции полипропилена. Изобретение относится к области стабилизаторов термоокислительной деструкции полипропилена (ПП), которые способствуют сохранению эксплуатационных свойств изделий из ПП или их снижению в значительно меньшей степени, чем без стабилизаторов. В качестве стабилизатора термоокислительной деструкции ПП широко используется эфир 3,5-дитретбутил-4-гидроксифенил пропионовой кислоты и пентаэритрита (фенозан 23) 1 (прототип). Однако его эффективность недостаточна. Задачей изобретения является повышение эффективности действия стабилизатора ПП против термоокислительной деструкции. Задача решается использованием в качестве стабилизатора ПП против термоокислительной деструкции полидисульфида резорцина формулы,7672 1 2006.02.28 где 10-16 Полидисульфид резорцина известен как термостабилизатор радиационно-сшитого полиэтилена 2, как биооксидант 3. Полидисульфид резорцина получают конденсацией резорцина с однохлористой серой. Пример В реакционную колбу помещают 11,0 г (0,1 ) резорцина, 150-200 мл предварительно высушенного о,м,п-ксилола, нагревают до 70 и при интенсивном перемешивании добавляют 13,5 г (0,1- 8,1 мл) однохлористой серы в течение 25-30 мин. Реакция протекает в течение 100 ч до прекращения выделения хлористого водорода. По окончании реакции осадок полидисульфида резорцина отфильтровывают, промывают о,м,п-ксилолом, а затем до отрицательной реакции на ион хлора - водой. Выход - 58-60 . Т.пл.208-210 . Реакция протекает по схеме Найдено 43,59 2,54 36,22 Вычислено 41,86 2,33 37,20 Молекулярная масса (криоскопия в дифениле) - 2035. Инфракрасный спектр поглощения (, см-1) 530 , 970 , 1230 , 1490 бензольное кольцо, 3200-3400 -ОН полимерная. Оценка эффективности полидисульфида резорцина как стабилизатора термоокислительной деструкции ПП проводилась по следующей методике на обогреваемые лабораторные микровальцы при температуре 175-185 помещается заданное количество ПП и при перемешивании заданное количество полидисульфида резорцина. Перемешивание проводится в течение 3-5 минут с неоднократной подрезкой. Навеска ПП в количестве 1 г,содержащая полидисульфид резорцина, помещается в пробирку со шлифом термоокислительной установки, где нагревается до температуры 200 и давлении кислорода 350 торр в течение 6 часов. В процессе термоокислительной деструкции ПП определяется падение давления кислорода за определенный промежуток времени (2) и индукционный период . Результаты испытаний представлены в таблице. Таблица Стабилизатор,мас.к ПП Полидисульфид резорцина 0,1 0,2 0,4 фенозан 23 0,4 Падение давления кислорода 2 в торр на 1 г ПП композиции Время, часы 1 2 3 4 5 6 7672 1 2006.02.28 При концентрации 0,2 мас.полидисульфида резорцина индукционный период термоокисления полипропилена в 1,5 раза выше, а скорость поглощения кислорода на 2540 меньше, чем в присутствии 0,4 мас.фенозана 23. Источники информации 1. Химические добавки к полимерам Справочник. - . Химия, 1981. - С. 30-31. 2. А.с. СССР 1443387. Полимерная композиция / Лосев Ю.П., Лосев В.И.,Бирюкова Н.М., Зайцев А.А., Матюхин Н.Н. 3. Патент РБ 3498. Полидисульфид резорцина как биооксидант / Лосев Ю.П., Федулов А.С., Мезен Н.И., Кочеткова Ю.В. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
