Сопло водоразбрызгивающее

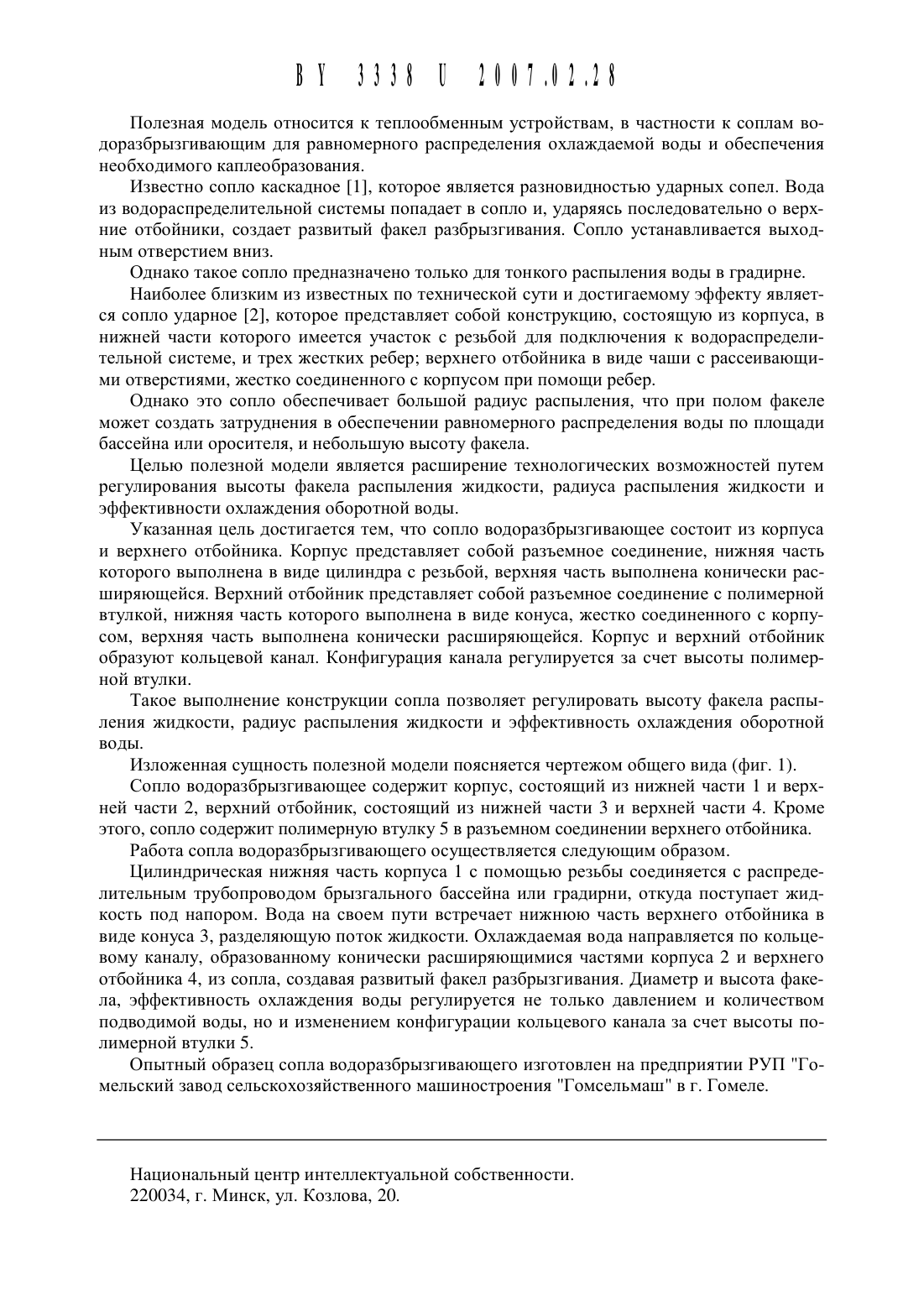

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ к ПАТЕНТУ(71) Заявитель Новиков Владимир Ма карович Меженная Ольга Борисовна (ВУ)(72) Авторы Новиков Владимир Макарович Меженная Ольга Борисовна (ВУ)Макарович Меженная Ольга Борисовна1. Сопло водоразбрЫзгивающее, содержащее корпус, верхний отбойник, отличающееся тем, что корпус представляет собой разъемное соединение, нижняя часть которого вь 1 полнена в виде цилиндра с резьбой, верхняя часть выполнена конически расширяющейся.2. Сопло водоразбрызгивающее по п. 1, отличающееся тем, что верхний отбойник представляет собой разъемное соединение с полимерной втулкой, нижняя часть которого выполнена в виде конуса, жестко соединенного с корпусом, верхняя часть выполнена конически расширяющейся, и образующее с корпусом кольцевой канал.3. Сопло водоразбрь 1 згивающее по п 1. или п. 2, отличающееся тем, что конфигурация канала регулируется за счет вь 1 соть 1 полимерной втулки.(56) 1. Пономаренко В.С. Градирни промь 1 щленнь 1 х и энергетических предприятий Справоч ное пособие /В.С. Пономаренко, Ю.И. Арефьев. - М. Энергоатомиздат, 1998. - С. 197-198. 2. Пономаренко, В.С. Градирни промь 1 щленнь 1 х и энергетических предприятий Справочное пособие / В.С. Пономаренко, Ю.И. Арефьев. - М. Энергоатомиздат, 1998. - С. 197-199.Полезная Модель относится К теплообменным устройствам, в частности К соплам водоразбрь 1 згивающим для равномерного распределения охлаждаемой воды И обеспечения необходимого каплеобразования.Известно сопло каскадное 1, которое является разновидностью ударных сопел. Вода из водораспределительной системы попадает в сопло и, ударяясь последовательно о верхние отбойники, создает развитый факел разбрызгивания. Сопло устанавливается вь 1 ходным отверстием вниз.Однако такое сопло предназначено только для тонкого распыления воды в градирне.Наиболее близким из известных по технической сути и достигаемому эффекту является сопло ударное 2, которое представляет собой конструкцию, состоящую из корпуса, в нижней части которого имеется участок с резьбой для подключения к водораспределительной системе, и трех жестких ребер верхнего отбойника в виде чаши с рассеивающими отверстиями, жестко соединенного с корпусом при помощи ребер.Однако это сопло обеспечивает большой радиус распыления, что при полом факеле может создать затруднения в обеспечении равномерного распределения воды по площади бассейна или оросителя, и небольшую высоту факела.Целью полезной модели является расширение технологических возможностей путем регулирования высоты факела распыления жидкости, радиуса распыления жидкости и эффективности охлаждения оборотной воды.Указанная цель достигается тем, что сопло водоразбрызгивающее состоит из корпуса и верхнего отбойника. Корпус представляет собой разъемное соединение, нижняя часть которого выполнена в виде цилиндра с резьбой, верхняя часть выполнена конически расширяющейся. Верхний отбойник представляет собой разъемное соединение с полимерной втулкой, нижняя часть которого выполнена в виде конуса, жестко соединенного с корпусом, верхняя часть выполнена конически расширяющейся. Корпус и верхний отбойник образуют кольцевой канал. Конфигурация канала регулируется за счет высоты полимерной втулки.Такое выполнение конструкции сопла позволяет регулировать высоту факела распь 1 ления жидкости, радиус распыления жидкости и эффективность охлаждения оборотной воды.Изложенная сущность полезной модели поясняется чертежом общего вида (фиг. 1).Сопло водоразбрызгивающее содержит корпус, состоящий из нижней части 1 и верхней части 2, верхний отбойник, состоящий из нижней части 3 и верхней части 4. Кроме этого, сопло содержит полимерную втулку 5 в разъемном соединении верхнего отбойника.Работа сопла водоразбрызгивающего осуществляется следующим образом.Цилиндрическая нижняя часть корпуса 1 с помощью резьбы соединяется с распределительным трубопроводом брызгального бассейна или градирни, откуда поступает жидкость под напором. Вода на своем пути встречает нижнюю часть верхнего отбойника в виде конуса 3, разделяющую поток жидкости. Охлаждаемая вода направляется по кольцевому каналу, образованному конически расширяющимися частями корпуса 2 и верхнего отбойника 4, из сопла, создавая развитый факел разбрызгивания. Диаметр и высота факела, эффективность охлаждения воды регулируется не только давлением и количеством подводимой воды, но и изменением конфигурации кольцевого канала за счет высоты полимерной втулки 5.Опытный образец сопла водоразбрызгивающего изготовлен на предприятии РУП Гомельский завод сельскохозяйственного машиностроения Гомсельмаш в г. Гомеле.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
