Колпачок из эластичного материала

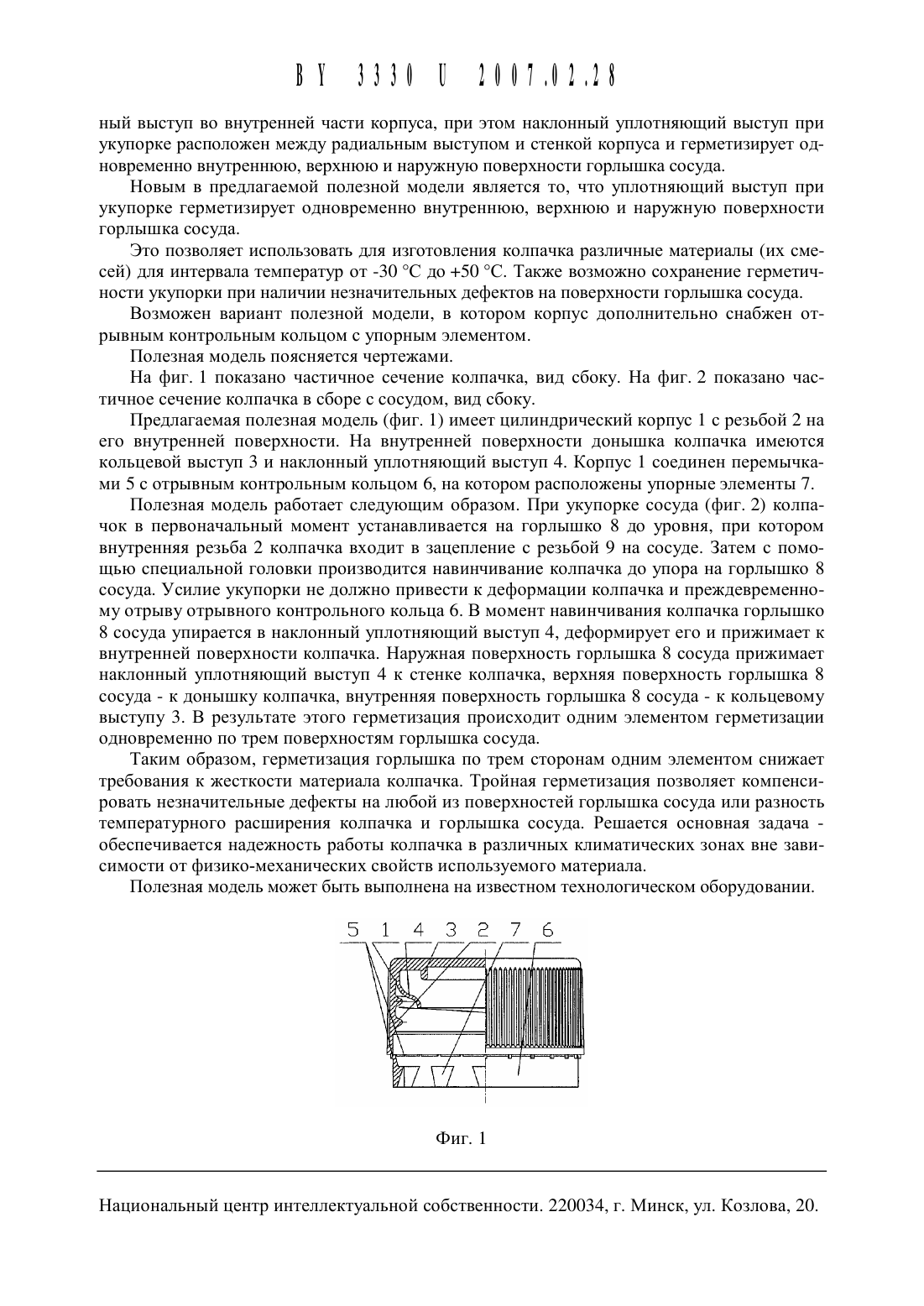

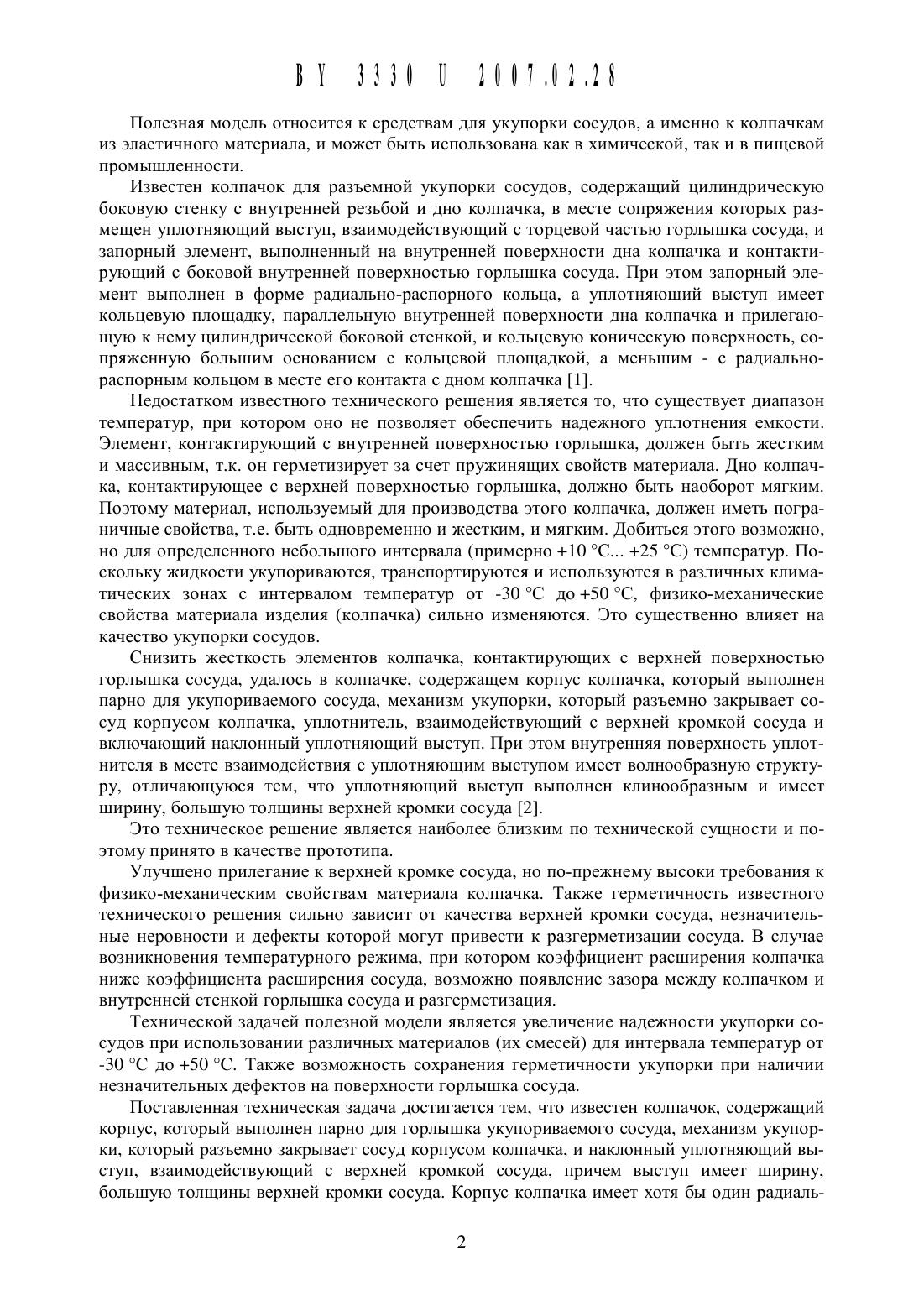

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ к ПАТЕНТУ(54) КОЛПАЧОК ИЗ ЭЛАСТИЧНОГ О МАТЕРИАЛА(71) Заявитель Совместное общество с(72) Автор Снарский Александр Васильевич (ВУ)(73) Патентообладатель Совместное общество с ограниченной ответственностью Евро-Пласт (ВУ)ограниченной отв етств енностью Евро-Пласт (ВУ)1. Колпачок, содержащий корпус, который выполнен Парно для горлыщка укупориваемого сосуда, Механизм укупорки, который разъемно закрывает сосуд корпусом колпачка, и наклонный уплотняющий выступ, взаимодействующий с верхней кромкой сосуда, причем выступ имеет щирину, больщую толщины верхней кромки сосуда, отличающийся тем, ЧТО корпус имеет хотя бы один радиальный выступ во внутренней части корпуса, при этом наклонный уплотняющий выступ при укупорке расположен между радиальным выступом и стенкой корпуса и герметизирует одновременно внутреннюю,верхнюю и наружную поверхности горлыщка сосуда.2. Колпачок по п. 1, отличающийся тем, что корпус дополнительно снабжен отрывным контрольным кольцом с упорным элементом.Полезная модель относится К средствам для укупорки сосудов, а именно К колпачкам из эластичного материала, И может быть использована как в химической, так И в пищевой промышленности.Известен колпачок для разъемной укупорки сосудов, содержащий цилиндрическую боковую стенку с внутренней резьбой и дно колпачка, в месте сопряжения которых размещен уплотняющий выступ, взаимодействующий с торцевой частью горлыщка сосуда, и запорный элемент, выполненный на внутренней поверхности дна колпачка и контактирующий с боковой внутренней поверхностью горлыщка сосуда. При этом запорный элемент выполнен в форме радиально-распорного кольца, а уплотняющий выступ имеет кольцевую площадку, параллельную внутренней поверхности дна колпачка и прилегающую к нему цилиндрической боковой стенкой, и кольцевую коническую поверхность, сопряженную больщим основанием с кольцевой площадкой, а меньщим - с радиальнораспорнь 1 м кольцом в месте его контакта с дном колпачка 1.Недостатком известного технического рещения является то, что существует диапазон температур, при котором оно не позволяет обеспечить надежного уплотнения емкости. Элемент, контактирующий с внутренней поверхностью горлыщка, должен быть жестким и массивным, т.к. он герметизирует за счет пружинящих свойств материала. Дно колпачка, контактирующее с верхней поверхностью горлыщка, должно быть наоборот мягким. Поэтому материал, используемый для производства этого колпачка, должен иметь пограничные свойства, т.е. быть одновременно и жестким, и мягким. Добиться этого возможно,но для определенного небольщого интервала (примерно 10 С 25 С) температур. Поскольку жидкости укупориваются, транспортируются и используются в различных климатических зонах с интервалом температур от -3 О С до 50 С, физико-механические свойства материала изделия (колпачка) сильно изменяются. Это существенно влияет на качество укупорки сосудов.Снизить жесткость элементов колпачка, контактирующих с верхней поверхностью горлыщка сосуда, удалось в колпачке, содержащем корпус колпачка, который выполнен парно для укупориваемого сосуда, механизм укупорки, который разъемно закрывает сосуд корпусом колпачка, уплотнитель, взаимодействующий с верхней кромкой сосуда и включающий наклонный уплотняющий выступ. При этом внутренняя поверхность уплотнителя в месте взаимодействия с уплотняющим выступом имеет волнообразную структуру, отличающуюся тем, что уплотняющий выступ выполнен клинообразным и имеет щирину, больщую толщины верхней кромки сосуда 2.Это техническое рещение является наиболее близким по технической сущности и поэтому принято в качестве прототипа.Улучшено прилегание к верхней кромке сосуда, но по-прежнему высоки требования к физико-механическим свойствам материала колпачка. Также герметичность известного технического рещения сильно зависит от качества верхней кромки сосуда, незначительные неровности и дефекты которой могут привести к разгерметизации сосуда. В случае возникновения температурного режима, при котором коэффициент расщирения колпачка ниже коэффициента расщирения сосуда, возможно появление зазора между колпачком и внутренней стенкой горлыщка сосуда и разгерметизация.Технической задачей полезной модели является увеличение надежности укупорки сосудов при использовании различных материалов (их смесей) для интервала температур от-3 О С до 50 С. Также возможность сохранения герметичности укупорки при наличии незначительных дефектов на поверхности горлыщка сосуда.Поставленная техническая задача достигается тем, что известен колпачок, содержащий корпус, который выполнен парно для горлыщка укупориваемого сосуда, механизм укупорки, который разъемно закрывает сосуд корпусом колпачка, и наклонный уплотняющий вь 1 ступ, взаимодействующий с верхней кромкой сосуда, причем выступ имеет щирину,больщую толщины верхней кромки сосуда. Корпус колпачка имеет хотя бы один радиаль 33 33333 2337.32.23нь 1 й выступ во внутренней части корпуса, при этом наклонный уплотняющий выступ при укупорке расположен Между радиальным выступом и стенкой корпуса и герметизирует одновременно внутреннюю, верхнюю и наружную поверхности горлыщка сосуда.Новым в предлагаемой полезной модели является то, что уплотняющий выступ при укупорке герметизирует одновременно внутреннюю, верхнюю и наружную поверхности горлыщка сосуда.Это позволяет использовать для изготовления колпачка различные материалы (их смесей) для интервала температур от -30 С до 50 С. Также возможно сохранение герметичности укупорки при наличии незначительных дефектов на поверхности горлыщка сосуда.Возможен вариант полезной модели, в котором корпус дополнительно снабжен отрывным контрольным кольцом с упорным элементом.Полезная модель поясняется чертежами.На фиг. 1 показано частичное сечение колпачка, вид сбоку. На фиг. 2 показано частичное сечение колпачка в сборе с сосудом, вид сбоку.Предлагаемая полезная модель (фиг. 1) имеет цилиндрический корпус 1 с резьбой 2 на его внутренней поверхности. На внутренней поверхности доныщка колпачка имеются кольцевой выступ 3 и наклонный уплотняющий выступ 4. Корпус 1 соединен перемь 1 чками 5 с отрывным контрольным кольцом 6, на котором расположены упорные элементы 7.Полезная модель работает следующим образом. При укупорке сосуда (фиг. 2) колпачок в первоначальный момент устанавливается на горлыщко 8 до уровня, при котором внутренняя резьба 2 колпачка входит в зацепление с резьбой 9 на сосуде. Затем с помощью специальной головки производится навинчивание колпачка до упора на горлыщко 8 сосуда. Усилие укупорки не должно привести к деформации колпачка и преждевременному отрыву отрывного контрольного кольца 6. В момент навинчивания колпачка горлыщко 8 сосуда упирается в наклонный уплотняющий выступ 4, деформирует его и прижимает к внутренней поверхности колпачка. Наружная поверхность горлыщка 8 сосуда прижимает наклонный уплотняющий выступ 4 к стенке колпачка, верхняя поверхность горлыщка 8 сосуда - к доныщку колпачка, внутренняя поверхность горлыщка 8 сосуда - к кольцевому выступу 3. В результате этого герметизация происходит одним элементом герметизации одновременно по трем поверхностям горлыщка сосуда.Таким образом, герметизация горлыщка по трем сторонам одним элементом снижает требования к жесткости материала колпачка. Тройная герметизация позволяет компенсировать незначительные дефекты на любой из поверхностей горлыщка сосуда или разность температурного расщирения колпачка и горлыщка сосуда. Рещается основная задача обеспечивается надежность работы колпачка в различных климатических зонах вне зависимости от физико-механических свойств используемого материала.Полезная модель может быть выполнена на известном технологическом оборудовании.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
