Крышка из эластичного материала

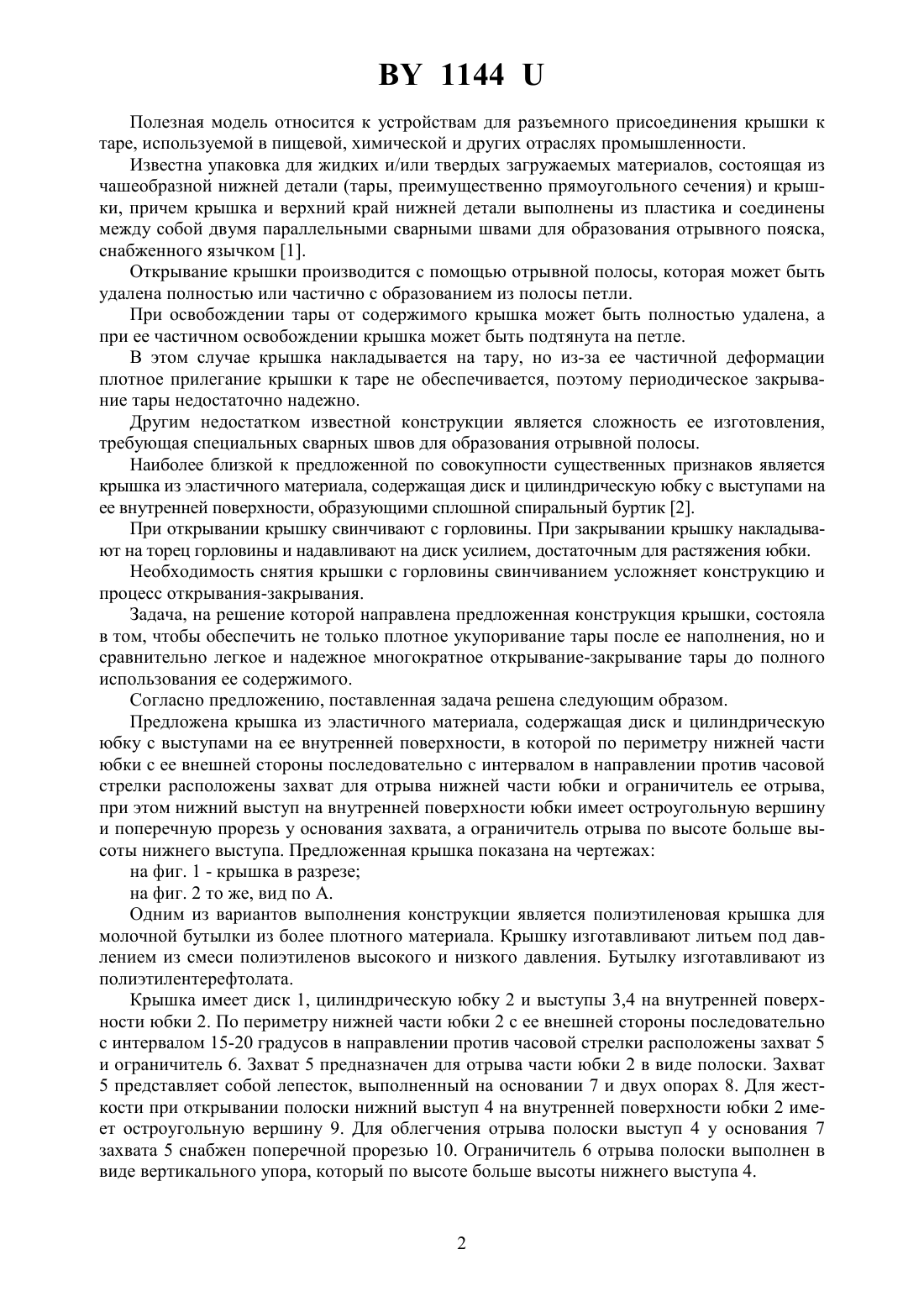

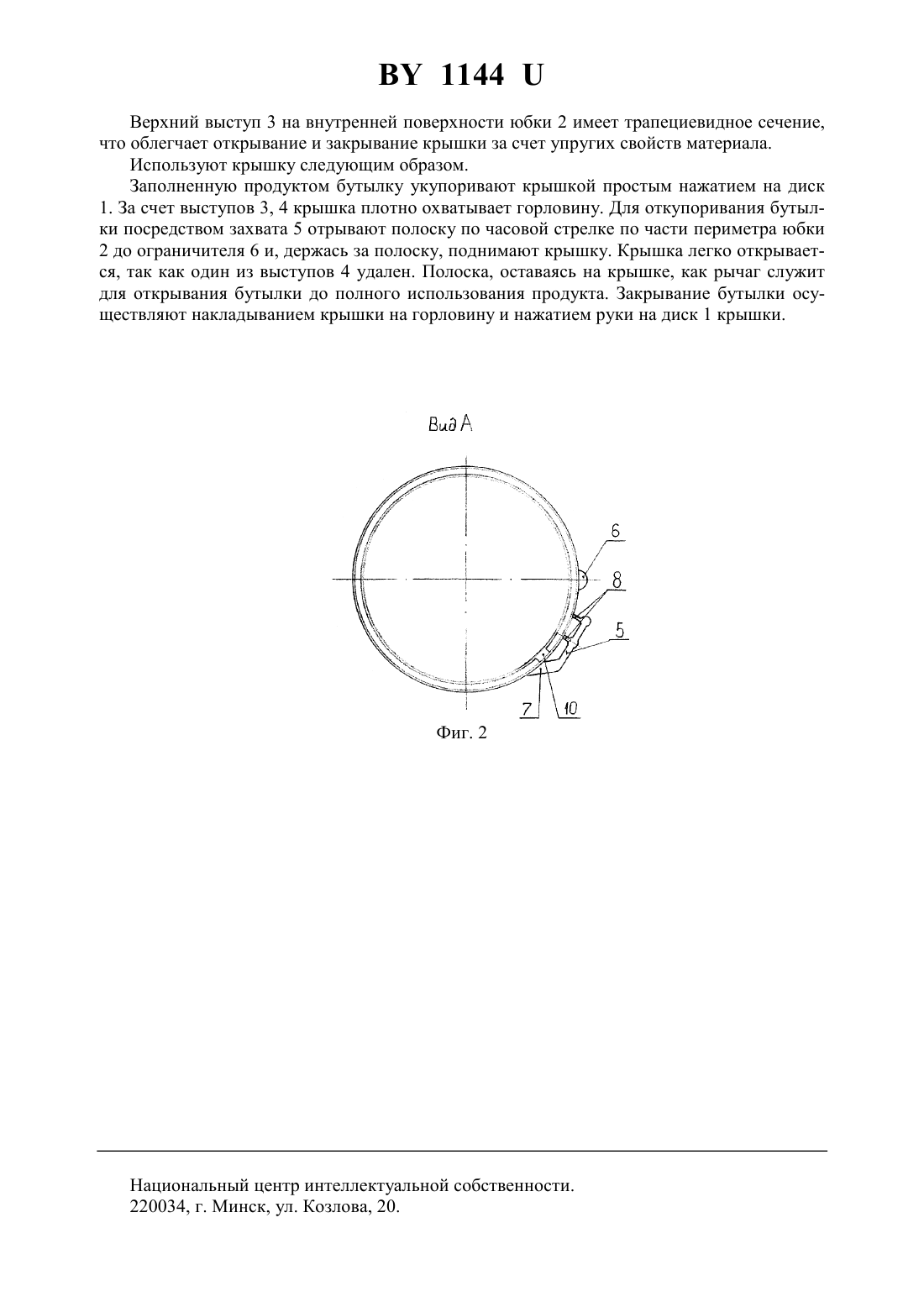

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КРЫШКА ИЗ ЭЛАСТИЧНОГО МАТЕРИАЛА(71) Заявитель ЗАО СП ИНТЕР-ПЕТ(72) Автор Лобазов Дмитрий Валерьевич(73) Патентообладатель ЗАО СП ИНТЕРПЕТ(57) Крышка из эластичного материала, содержащая диск и цилиндрическую юбку с выступами на ее внутренней поверхности, отличающаяся тем, что по периметру нижней части юбки с ее внешней стороны последовательно с интервалом в направлении против часовой стрелки расположены захват для отрыва нижней части юбки и ограничитель ее отрыва, при этом нижний выступ на внутренней поверхности юбки имеет остроугольную вершину и поперечную прорезь у основания захвата, а ограничитель отрыва юбки по высоте больше высоты нижнего выступа. 1144 Полезная модель относится к устройствам для разъемного присоединения крышки к таре, используемой в пищевой, химической и других отраслях промышленности. Известна упаковка для жидких и/или твердых загружаемых материалов, состоящая из чашеобразной нижней детали (тары, преимущественно прямоугольного сечения) и крышки, причем крышка и верхний край нижней детали выполнены из пластика и соединены между собой двумя параллельными сварными швами для образования отрывного пояска,снабженного язычком 1. Открывание крышки производится с помощью отрывной полосы, которая может быть удалена полностью или частично с образованием из полосы петли. При освобождении тары от содержимого крышка может быть полностью удалена, а при ее частичном освобождении крышка может быть подтянута на петле. В этом случае крышка накладывается на тару, но из-за ее частичной деформации плотное прилегание крышки к таре не обеспечивается, поэтому периодическое закрывание тары недостаточно надежно. Другим недостатком известной конструкции является сложность ее изготовления,требующая специальных сварных швов для образования отрывной полосы. Наиболее близкой к предложенной по совокупности существенных признаков является крышка из эластичного материала, содержащая диск и цилиндрическую юбку с выступами на ее внутренней поверхности, образующими сплошной спиральный буртик 2. При открывании крышку свинчивают с горловины. При закрывании крышку накладывают на торец горловины и надавливают на диск усилием, достаточным для растяжения юбки. Необходимость снятия крышки с горловины свинчиванием усложняет конструкцию и процесс открывания-закрывания. Задача, на решение которой направлена предложенная конструкция крышки, состояла в том, чтобы обеспечить не только плотное укупоривание тары после ее наполнения, но и сравнительно легкое и надежное многократное открывание-закрывание тары до полного использования ее содержимого. Согласно предложению, поставленная задача решена следующим образом. Предложена крышка из эластичного материала, содержащая диск и цилиндрическую юбку с выступами на ее внутренней поверхности, в которой по периметру нижней части юбки с ее внешней стороны последовательно с интервалом в направлении против часовой стрелки расположены захват для отрыва нижней части юбки и ограничитель ее отрыва,при этом нижний выступ на внутренней поверхности юбки имеет остроугольную вершину и поперечную прорезь у основания захвата, а ограничитель отрыва по высоте больше высоты нижнего выступа. Предложенная крышка показана на чертежах на фиг. 1 - крышка в разрезе на фиг. 2 то же, вид по А. Одним из вариантов выполнения конструкции является полиэтиленовая крышка для молочной бутылки из более плотного материала. Крышку изготавливают литьем под давлением из смеси полиэтиленов высокого и низкого давления. Бутылку изготавливают из полиэтилентерефтолата. Крышка имеет диск 1, цилиндрическую юбку 2 и выступы 3,4 на внутренней поверхности юбки 2. По периметру нижней части юбки 2 с ее внешней стороны последовательно с интервалом 15-20 градусов в направлении против часовой стрелки расположены захват 5 и ограничитель 6. Захват 5 предназначен для отрыва части юбки 2 в виде полоски. Захват 5 представляет собой лепесток, выполненный на основании 7 и двух опорах 8. Для жесткости при открывании полоски нижний выступ 4 на внутренней поверхности юбки 2 имеет остроугольную вершину 9. Для облегчения отрыва полоски выступ 4 у основания 7 захвата 5 снабжен поперечной прорезью 10. Ограничитель 6 отрыва полоски выполнен в виде вертикального упора, который по высоте больше высоты нижнего выступа 4. 1144 Верхний выступ 3 на внутренней поверхности юбки 2 имеет трапециевидное сечение,что облегчает открывание и закрывание крышки за счет упругих свойств материала. Используют крышку следующим образом. Заполненную продуктом бутылку укупоривают крышкой простым нажатием на диск 1. За счет выступов 3, 4 крышка плотно охватывает горловину. Для откупоривания бутылки посредством захвата 5 отрывают полоску по часовой стрелке по части периметра юбки 2 до ограничителя 6 и, держась за полоску, поднимают крышку. Крышка легко открывается, так как один из выступов 4 удален. Полоска, оставаясь на крышке, как рычаг служит для открывания бутылки до полного использования продукта. Закрывание бутылки осуществляют накладыванием крышки на горловину и нажатием руки на диск 1 крышки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
