Колпачок из эластичного материала DIALEX 200-02

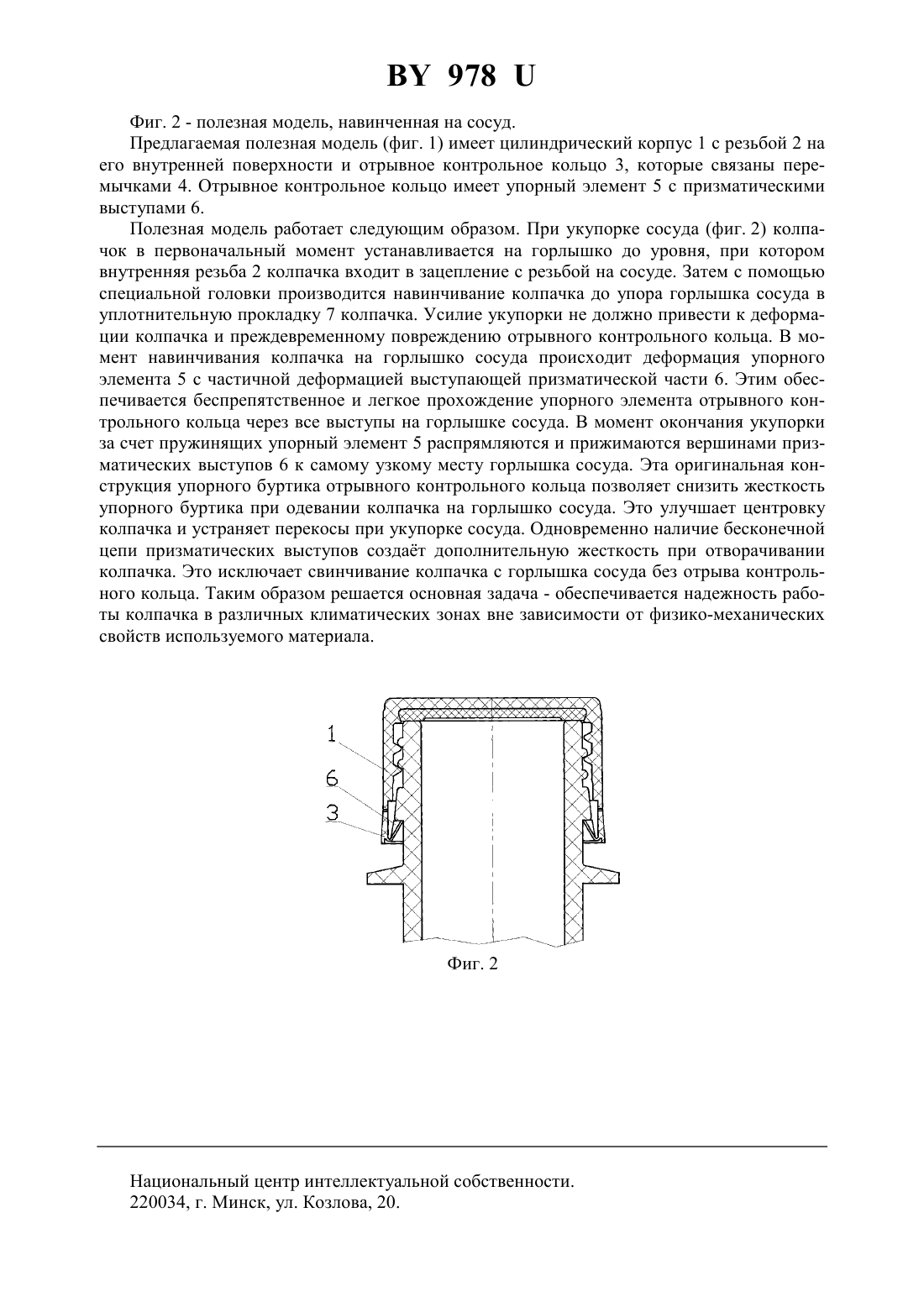

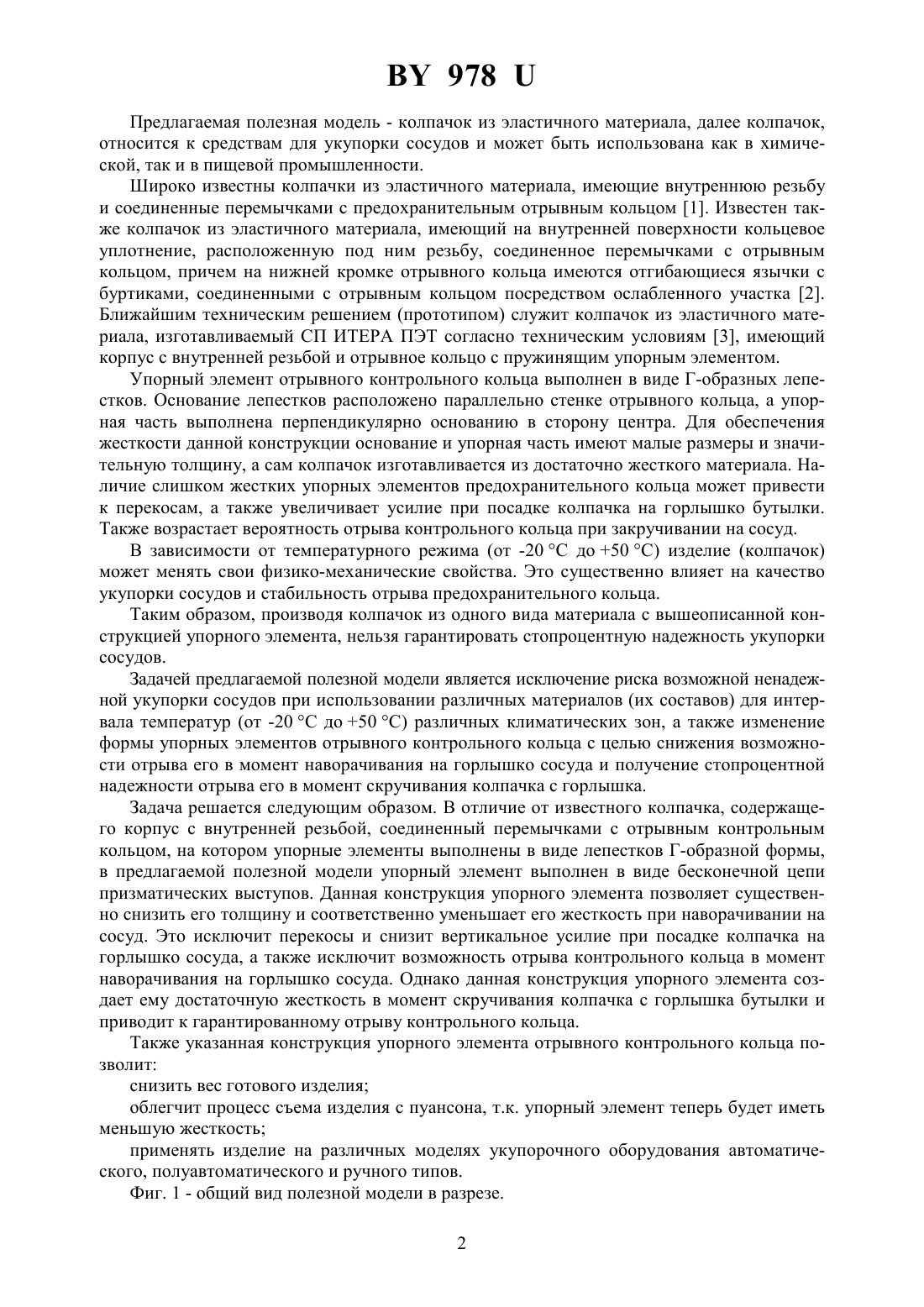

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОЛПАЧОК ИЗ ЭЛАСТИЧНОГО МАТЕРИАЛА 200-02(72) Автор Снарский Александр Васильевич(57) Колпачок из эластичного материала, имеющий корпус с резьбой, соединенный перемычками с отрывным кольцом, включающим цилиндрическую часть и упорный элемент,отличающийся тем, что призматические выступы на упорном элементе выполнены в виде бесконечной замкнутой цепи, направленные вершинами к центру колпачка.(56) 1. А.с. СССР 1541137, МПК 65 41/00, 1990. 2. Патент СССР 1223835, МПК 65 41/34, 1986. 3. Технические условия ТУ РБ 28996716.002-98 (прототип). 978 Предлагаемая полезная модель - колпачок из эластичного материала, далее колпачок,относится к средствам для укупорки сосудов и может быть использована как в химической, так и в пищевой промышленности. Широко известны колпачки из эластичного материала, имеющие внутреннюю резьбу и соединенные перемычками с предохранительным отрывным кольцом 1. Известен также колпачок из эластичного материала, имеющий на внутренней поверхности кольцевое уплотнение, расположенную под ним резьбу, соединенное перемычками с отрывным кольцом, причем на нижней кромке отрывного кольца имеются отгибающиеся язычки с буртиками, соединенными с отрывным кольцом посредством ослабленного участка 2. Ближайшим техническим решением (прототипом) служит колпачок из эластичного материала, изготавливаемый СП ИТЕРА ПЭТ согласно техническим условиям 3, имеющий корпус с внутренней резьбой и отрывное кольцо с пружинящим упорным элементом. Упорный элемент отрывного контрольного кольца выполнен в виде Г-образных лепестков. Основание лепестков расположено параллельно стенке отрывного кольца, а упорная часть выполнена перпендикулярно основанию в сторону центра. Для обеспечения жесткости данной конструкции основание и упорная часть имеют малые размеры и значительную толщину, а сам колпачок изготавливается из достаточно жесткого материала. Наличие слишком жестких упорных элементов предохранительного кольца может привести к перекосам, а также увеличивает усилие при посадке колпачка на горлышко бутылки. Также возрастает вероятность отрыва контрольного кольца при закручивании на сосуд. В зависимости от температурного режима (от -20 С до 50 С) изделие (колпачок) может менять свои физико-механические свойства. Это существенно влияет на качество укупорки сосудов и стабильность отрыва предохранительного кольца. Таким образом, производя колпачок из одного вида материала с вышеописанной конструкцией упорного элемента, нельзя гарантировать стопроцентную надежность укупорки сосудов. Задачей предлагаемой полезной модели является исключение риска возможной ненадежной укупорки сосудов при использовании различных материалов (их составов) для интервала температур (от -20 С до 50 С) различных климатических зон, а также изменение формы упорных элементов отрывного контрольного кольца с целью снижения возможности отрыва его в момент наворачивания на горлышко сосуда и получение стопроцентной надежности отрыва его в момент скручивания колпачка с горлышка. Задача решается следующим образом. В отличие от известного колпачка, содержащего корпус с внутренней резьбой, соединенный перемычками с отрывным контрольным кольцом, на котором упорные элементы выполнены в виде лепестков Г-образной формы,в предлагаемой полезной модели упорный элемент выполнен в виде бесконечной цепи призматических выступов. Данная конструкция упорного элемента позволяет существенно снизить его толщину и соответственно уменьшает его жесткость при наворачивании на сосуд. Это исключит перекосы и снизит вертикальное усилие при посадке колпачка на горлышко сосуда, а также исключит возможность отрыва контрольного кольца в момент наворачивания на горлышко сосуда. Однако данная конструкция упорного элемента создает ему достаточную жесткость в момент скручивания колпачка с горлышка бутылки и приводит к гарантированному отрыву контрольного кольца. Также указанная конструкция упорного элемента отрывного контрольного кольца позволит снизить вес готового изделия облегчит процесс съема изделия с пуансона, т.к. упорный элемент теперь будет иметь меньшую жесткость применять изделие на различных моделях укупорочного оборудования автоматического, полуавтоматического и ручного типов. Фиг. 1 - общий вид полезной модели в разрезе. 2 978 Фиг. 2 - полезная модель, навинченная на сосуд. Предлагаемая полезная модель (фиг. 1) имеет цилиндрический корпус 1 с резьбой 2 на его внутренней поверхности и отрывное контрольное кольцо 3, которые связаны перемычками 4. Отрывное контрольное кольцо имеет упорный элемент 5 с призматическими выступами 6. Полезная модель работает следующим образом. При укупорке сосуда (фиг. 2) колпачок в первоначальный момент устанавливается на горлышко до уровня, при котором внутренняя резьба 2 колпачка входит в зацепление с резьбой на сосуде. Затем с помощью специальной головки производится навинчивание колпачка до упора горлышка сосуда в уплотнительную прокладку 7 колпачка. Усилие укупорки не должно привести к деформации колпачка и преждевременному повреждению отрывного контрольного кольца. В момент навинчивания колпачка на горлышко сосуда происходит деформация упорного элемента 5 с частичной деформацией выступающей призматической части 6. Этим обеспечивается беспрепятственное и легкое прохождение упорного элемента отрывного контрольного кольца через все выступы на горлышке сосуда. В момент окончания укупорки за счет пружинящих упорный элемент 5 распрямляются и прижимаются вершинами призматических выступов 6 к самому узкому месту горлышка сосуда. Эта оригинальная конструкция упорного буртика отрывного контрольного кольца позволяет снизить жесткость упорного буртика при одевании колпачка на горлышко сосуда. Это улучшает центровку колпачка и устраняет перекосы при укупорке сосуда. Одновременно наличие бесконечной цепи призматических выступов создат дополнительную жесткость при отворачивании колпачка. Это исключает свинчивание колпачка с горлышка сосуда без отрыва контрольного кольца. Таким образом решается основная задача - обеспечивается надежность работы колпачка в различных климатических зонах вне зависимости от физико-механических свойств используемого материала. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
