Колпачок из эластичного материала

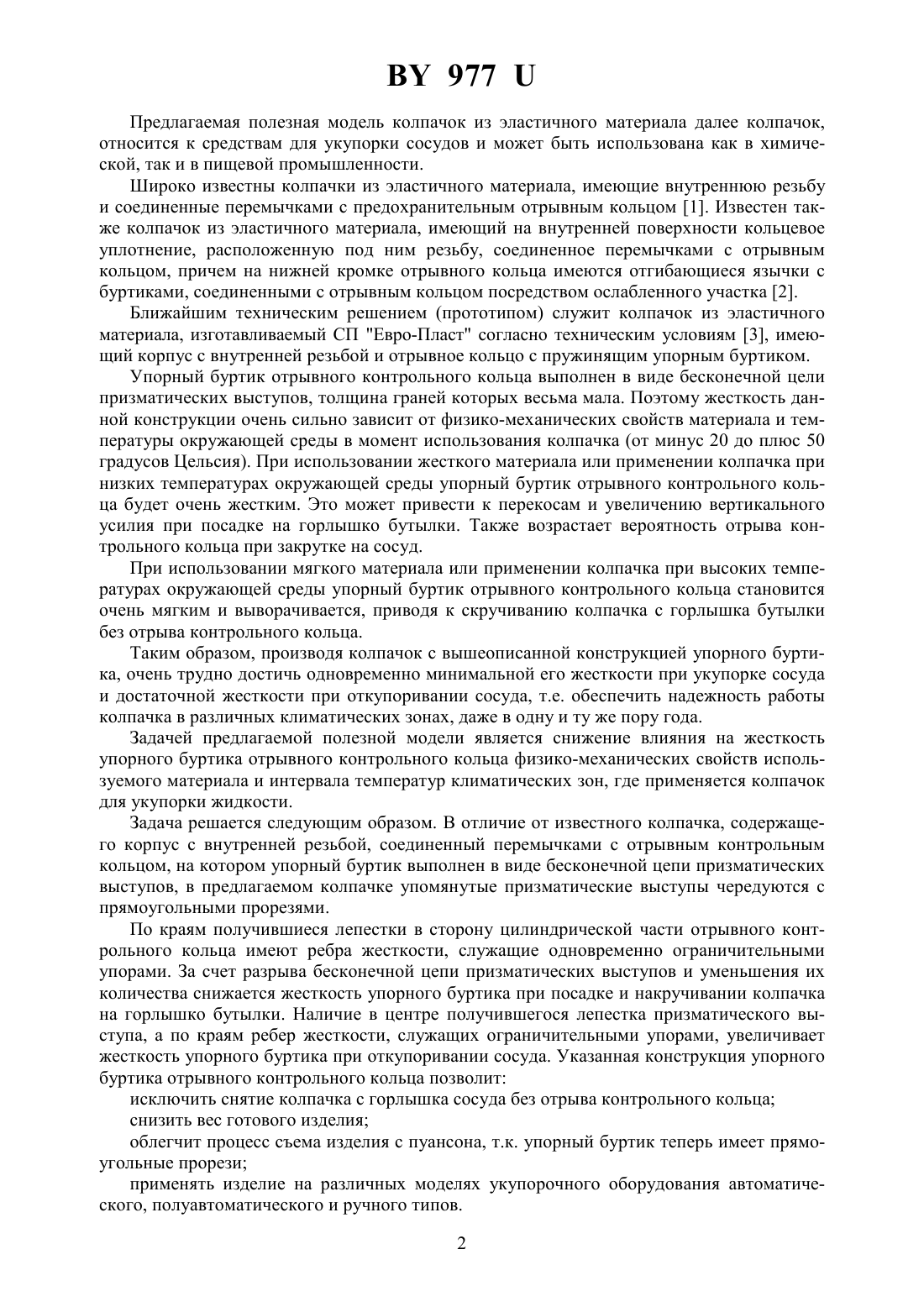

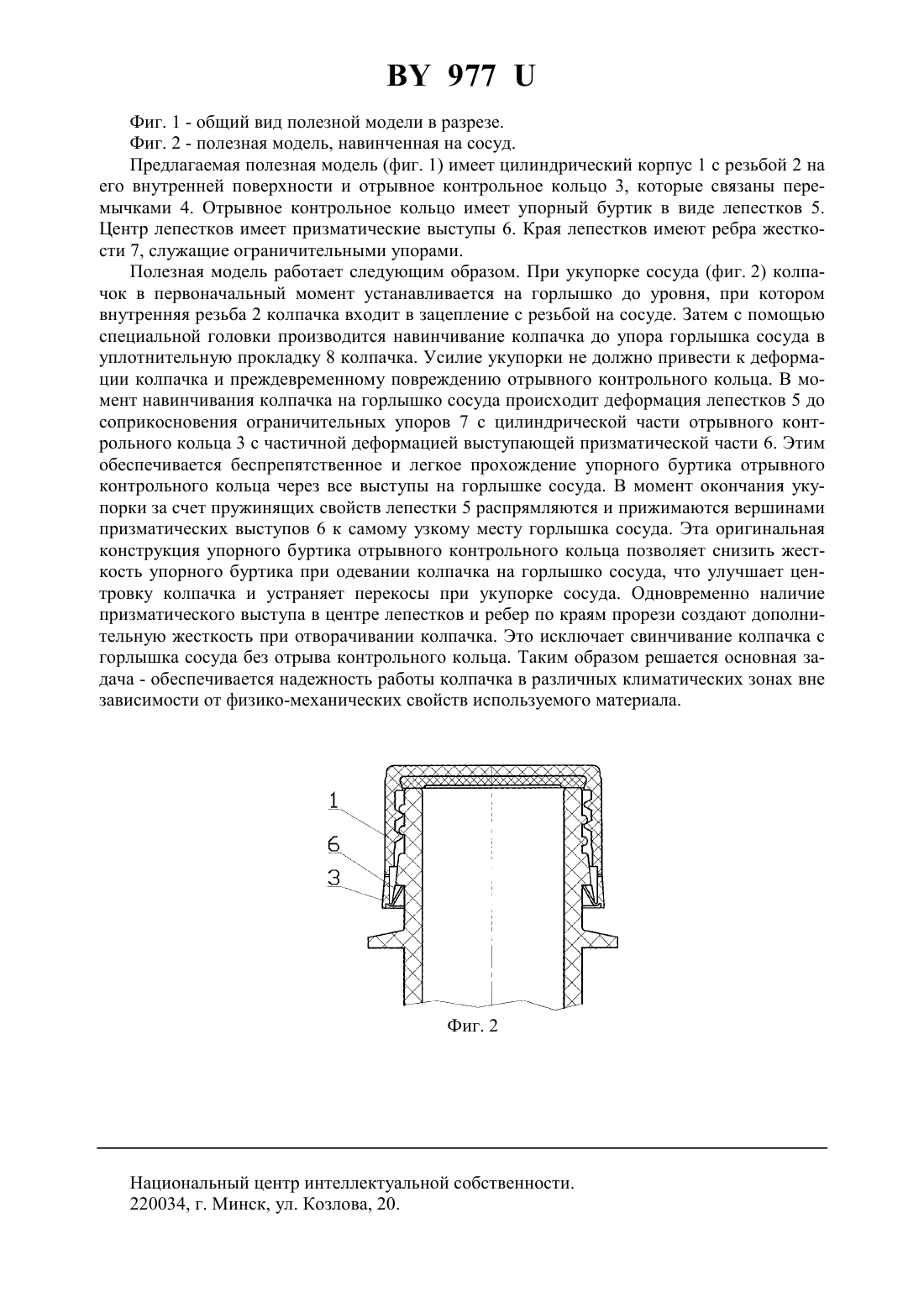

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОЛПАЧОК ИЗ ЭЛАСТИЧНОГО МАТЕРИАЛА(72) Автор Снарский Александр Васильевич(57) Колпачок из эластичного материала, содержащий корпус с резьбой, соединенный перемычками с отрывным кольцом, включающим цилиндрическую часть и упорный буртик,причем на буртике выполнены призматические выступы, отличающийся тем, что упомянутые призматические выступы на буртике чередуются с прямоугольными прорезями,имеющими ребра жесткости, расположенные вдоль прорезей с внутренней стороны последних и служащие одновременно ограничительными упорами.(56) 1. А.с. СССР 1541137, МПК 65 41/00, 1990. 2. Патент СССР 1223835, МПК 65 41/34, 1986. 3. Технические условия ТУ РБ 29039081.002-99 (прототип). 977 Предлагаемая полезная модель колпачок из эластичного материала далее колпачок,относится к средствам для укупорки сосудов и может быть использована как в химической, так и в пищевой промышленности. Широко известны колпачки из эластичного материала, имеющие внутреннюю резьбу и соединенные перемычками с предохранительным отрывным кольцом 1. Известен также колпачок из эластичного материала, имеющий на внутренней поверхности кольцевое уплотнение, расположенную под ним резьбу, соединенное перемычками с отрывным кольцом, причем на нижней кромке отрывного кольца имеются отгибающиеся язычки с буртиками, соединенными с отрывным кольцом посредством ослабленного участка 2. Ближайшим техническим решением (прототипом) служит колпачок из эластичного материала, изготавливаемый СП Евро-Пласт согласно техническим условиям 3, имеющий корпус с внутренней резьбой и отрывное кольцо с пружинящим упорным буртиком. Упорный буртик отрывного контрольного кольца выполнен в виде бесконечной цели призматических выступов, толщина граней которых весьма мала. Поэтому жесткость данной конструкции очень сильно зависит от физико-механических свойств материала и температуры окружающей среды в момент использования колпачка (от минус 20 до плюс 50 градусов Цельсия). При использовании жесткого материала или применении колпачка при низких температурах окружающей среды упорный буртик отрывного контрольного кольца будет очень жестким. Это может привести к перекосам и увеличению вертикального усилия при посадке на горлышко бутылки. Также возрастает вероятность отрыва контрольного кольца при закрутке на сосуд. При использовании мягкого материала или применении колпачка при высоких температурах окружающей среды упорный буртик отрывного контрольного кольца становится очень мягким и выворачивается, приводя к скручиванию колпачка с горлышка бутылки без отрыва контрольного кольца. Таким образом, производя колпачок с вышеописанной конструкцией упорного буртика, очень трудно достичь одновременно минимальной его жесткости при укупорке сосуда и достаточной жесткости при откупоривании сосуда, т.е. обеспечить надежность работы колпачка в различных климатических зонах, даже в одну и ту же пору года. Задачей предлагаемой полезной модели является снижение влияния на жесткость упорного буртика отрывного контрольного кольца физико-механических свойств используемого материала и интервала температур климатических зон, где применяется колпачок для укупорки жидкости. Задача решается следующим образом. В отличие от известного колпачка, содержащего корпус с внутренней резьбой, соединенный перемычками с отрывным контрольным кольцом, на котором упорный буртик выполнен в виде бесконечной цепи призматических выступов, в предлагаемом колпачке упомянутые призматические выступы чередуются с прямоугольными прорезями. По краям получившиеся лепестки в сторону цилиндрической части отрывного контрольного кольца имеют ребра жесткости, служащие одновременно ограничительными упорами. За счет разрыва бесконечной цепи призматических выступов и уменьшения их количества снижается жесткость упорного буртика при посадке и накручивании колпачка на горлышко бутылки. Наличие в центре получившегося лепестка призматического выступа, а по краям ребер жесткости, служащих ограничительными упорами, увеличивает жесткость упорного буртика при откупоривании сосуда. Указанная конструкция упорного буртика отрывного контрольного кольца позволит исключить снятие колпачка с горлышка сосуда без отрыва контрольного кольца снизить вес готового изделия облегчит процесс съема изделия с пуансона, т.к. упорный буртик теперь имеет прямоугольные прорези применять изделие на различных моделях укупорочного оборудования автоматического, полуавтоматического и ручного типов. 2 977 Фиг. 1 - общий вид полезной модели в разрезе. Фиг. 2 - полезная модель, навинченная на сосуд. Предлагаемая полезная модель (фиг. 1) имеет цилиндрический корпус 1 с резьбой 2 на его внутренней поверхности и отрывное контрольное кольцо 3, которые связаны перемычками 4. Отрывное контрольное кольцо имеет упорный буртик в виде лепестков 5. Центр лепестков имеет призматические выступы 6. Края лепестков имеют ребра жесткости 7, служащие ограничительными упорами. Полезная модель работает следующим образом. При укупорке сосуда (фиг. 2) колпачок в первоначальный момент устанавливается на горлышко до уровня, при котором внутренняя резьба 2 колпачка входит в зацепление с резьбой на сосуде. Затем с помощью специальной головки производится навинчивание колпачка до упора горлышка сосуда в уплотнительную прокладку 8 колпачка. Усилие укупорки не должно привести к деформации колпачка и преждевременному повреждению отрывного контрольного кольца. В момент навинчивания колпачка на горлышко сосуда происходит деформация лепестков 5 до соприкосновения ограничительных упоров 7 с цилиндрической части отрывного контрольного кольца 3 с частичной деформацией выступающей призматической части 6. Этим обеспечивается беспрепятственное и легкое прохождение упорного буртика отрывного контрольного кольца через все выступы на горлышке сосуда. В момент окончания укупорки за счет пружинящих свойств лепестки 5 распрямляются и прижимаются вершинами призматических выступов 6 к самому узкому месту горлышка сосуда. Эта оригинальная конструкция упорного буртика отрывного контрольного кольца позволяет снизить жесткость упорного буртика при одевании колпачка на горлышко сосуда, что улучшает центровку колпачка и устраняет перекосы при укупорке сосуда. Одновременно наличие призматического выступа в центре лепестков и ребер по краям прорези создают дополнительную жесткость при отворачивании колпачка. Это исключает свинчивание колпачка с горлышка сосуда без отрыва контрольного кольца. Таким образом решается основная задача - обеспечивается надежность работы колпачка в различных климатических зонах вне зависимости от физико-механических свойств используемого материала. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
