Каркас многоэтажного здания

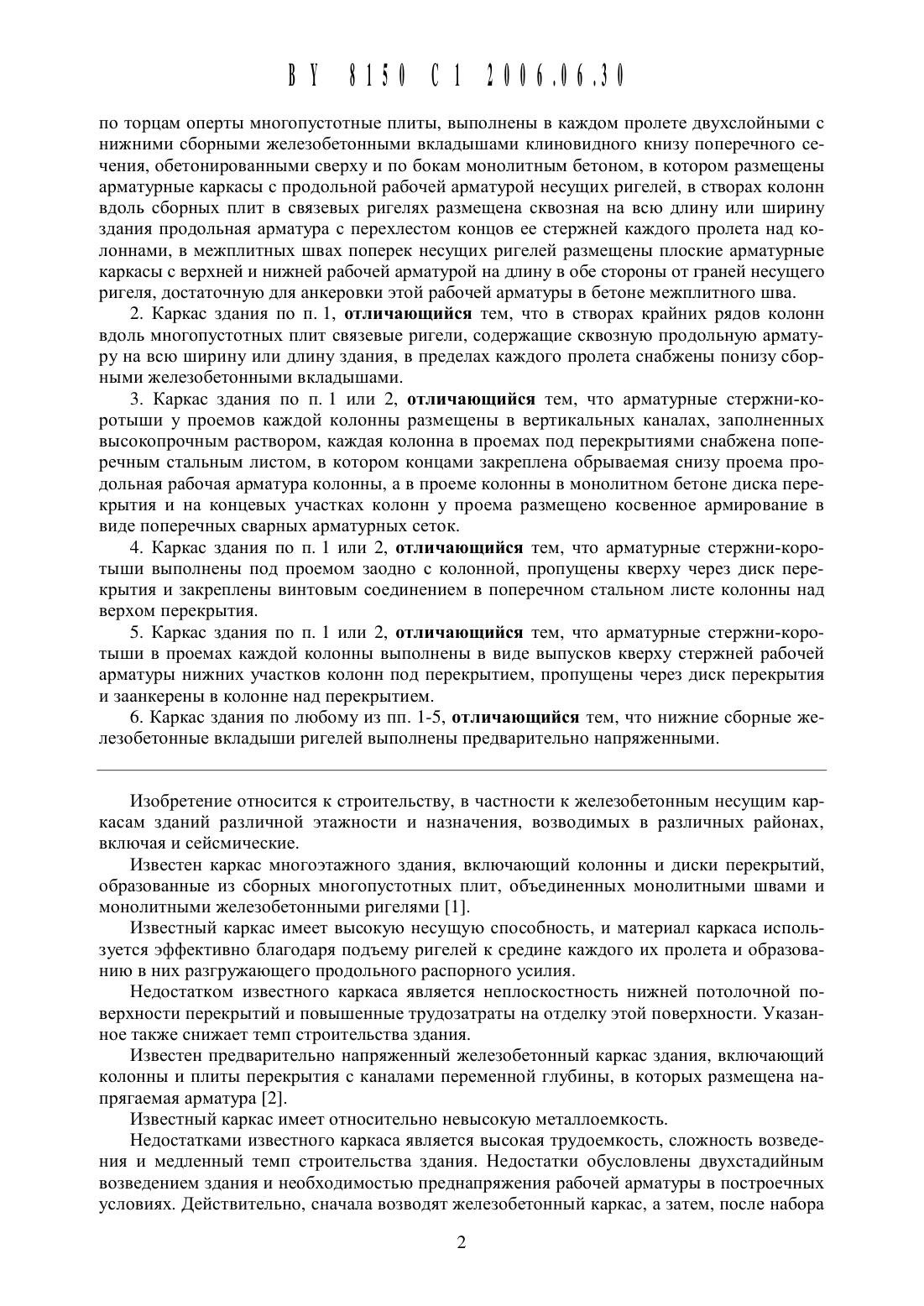

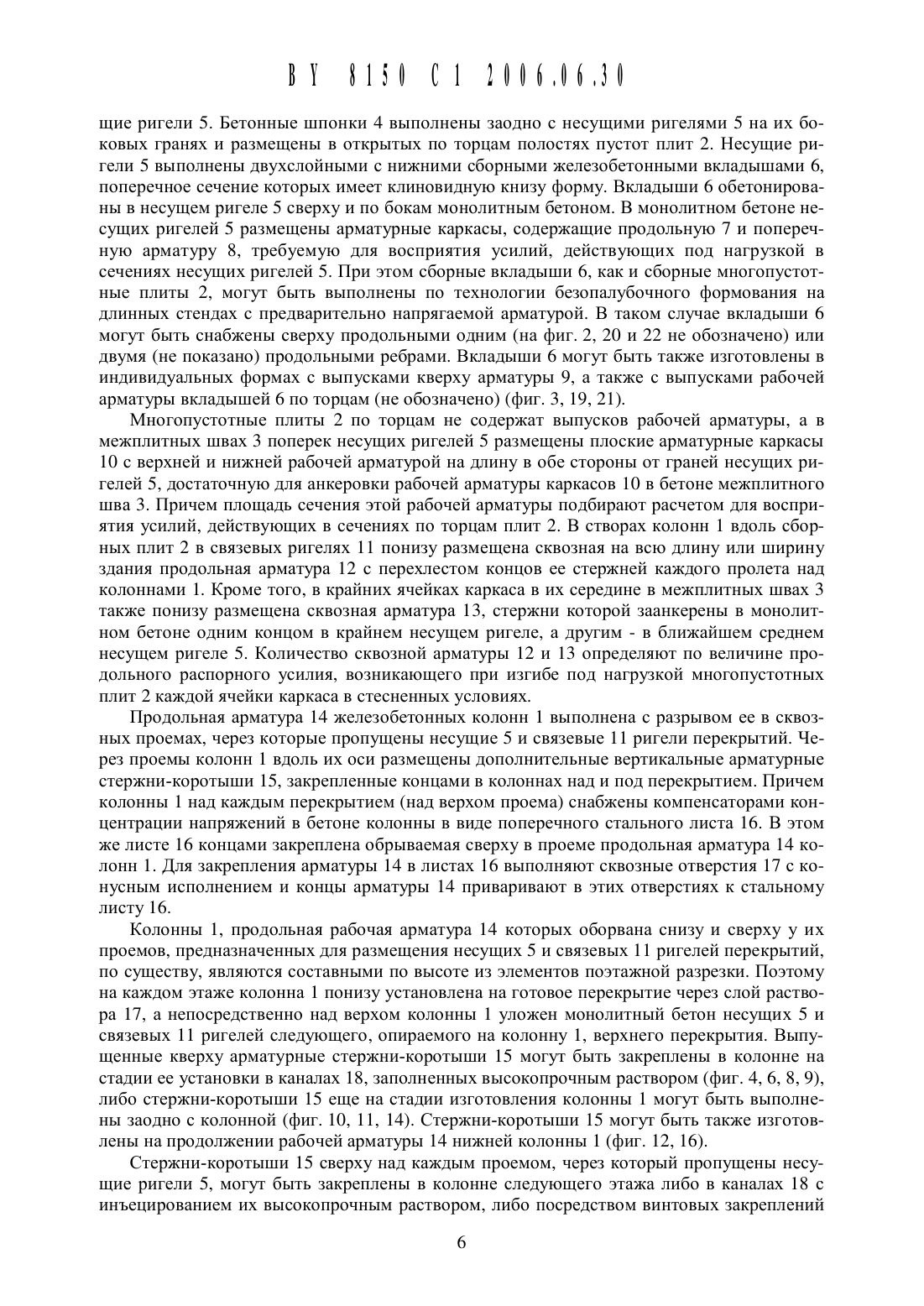

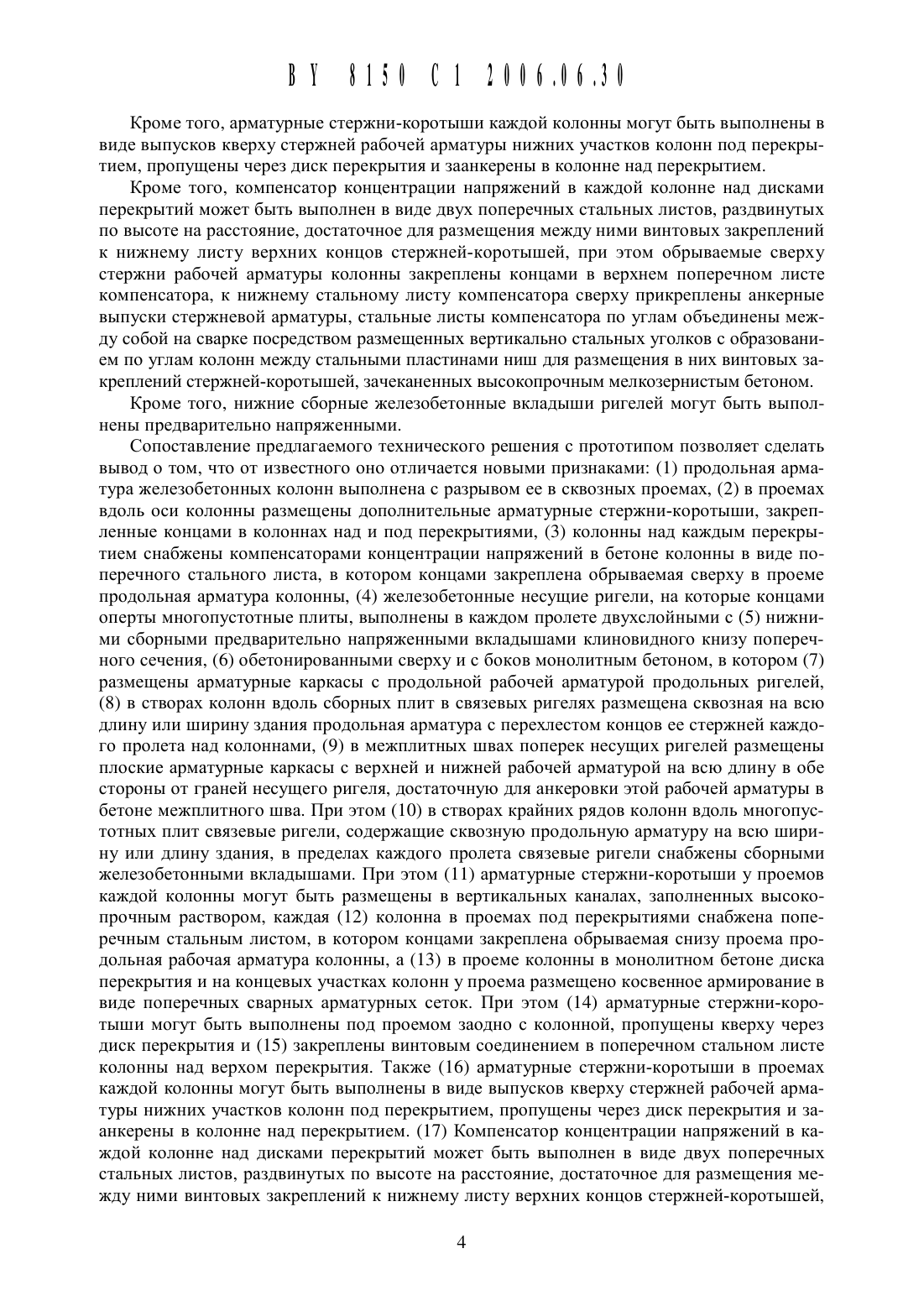

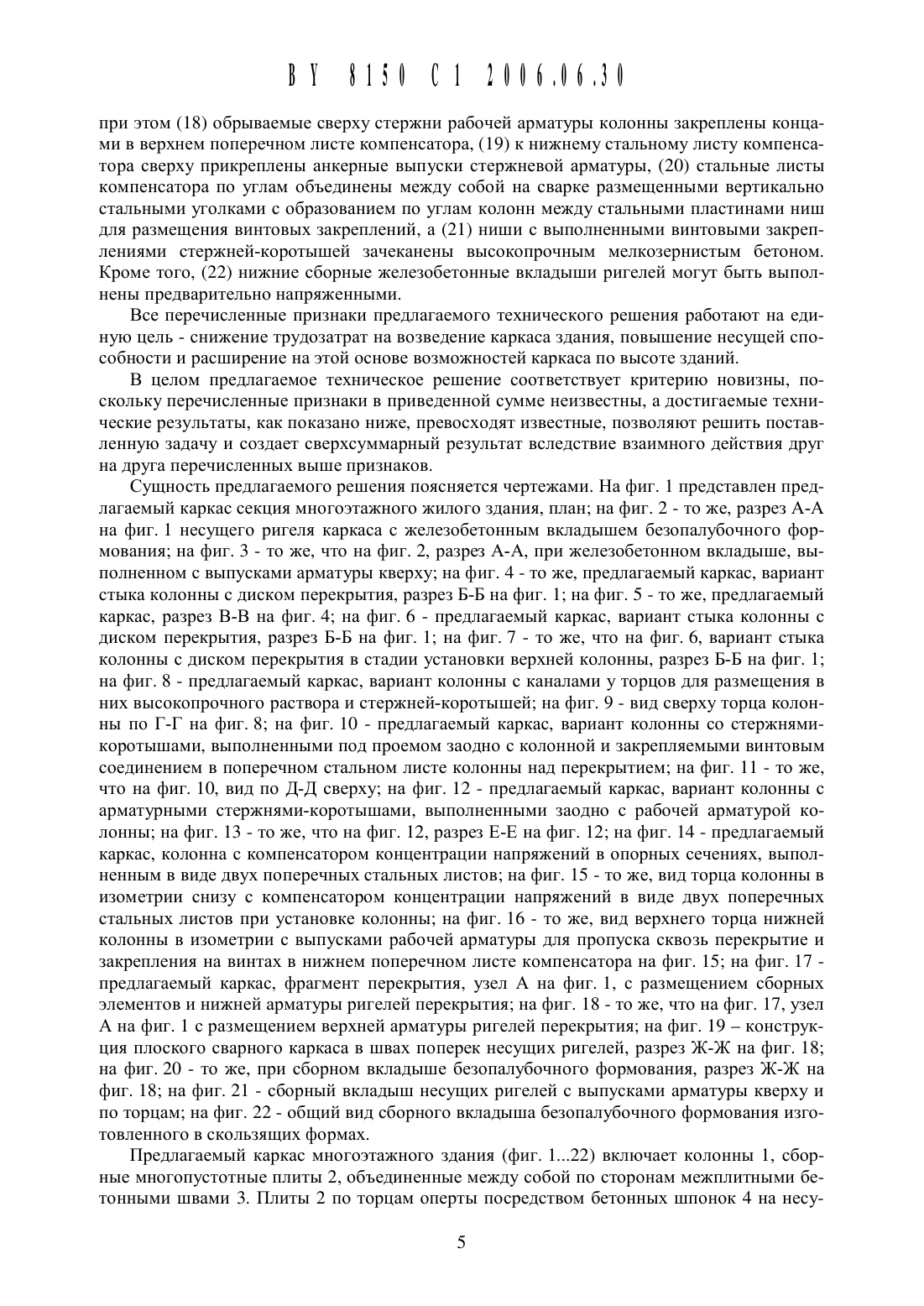

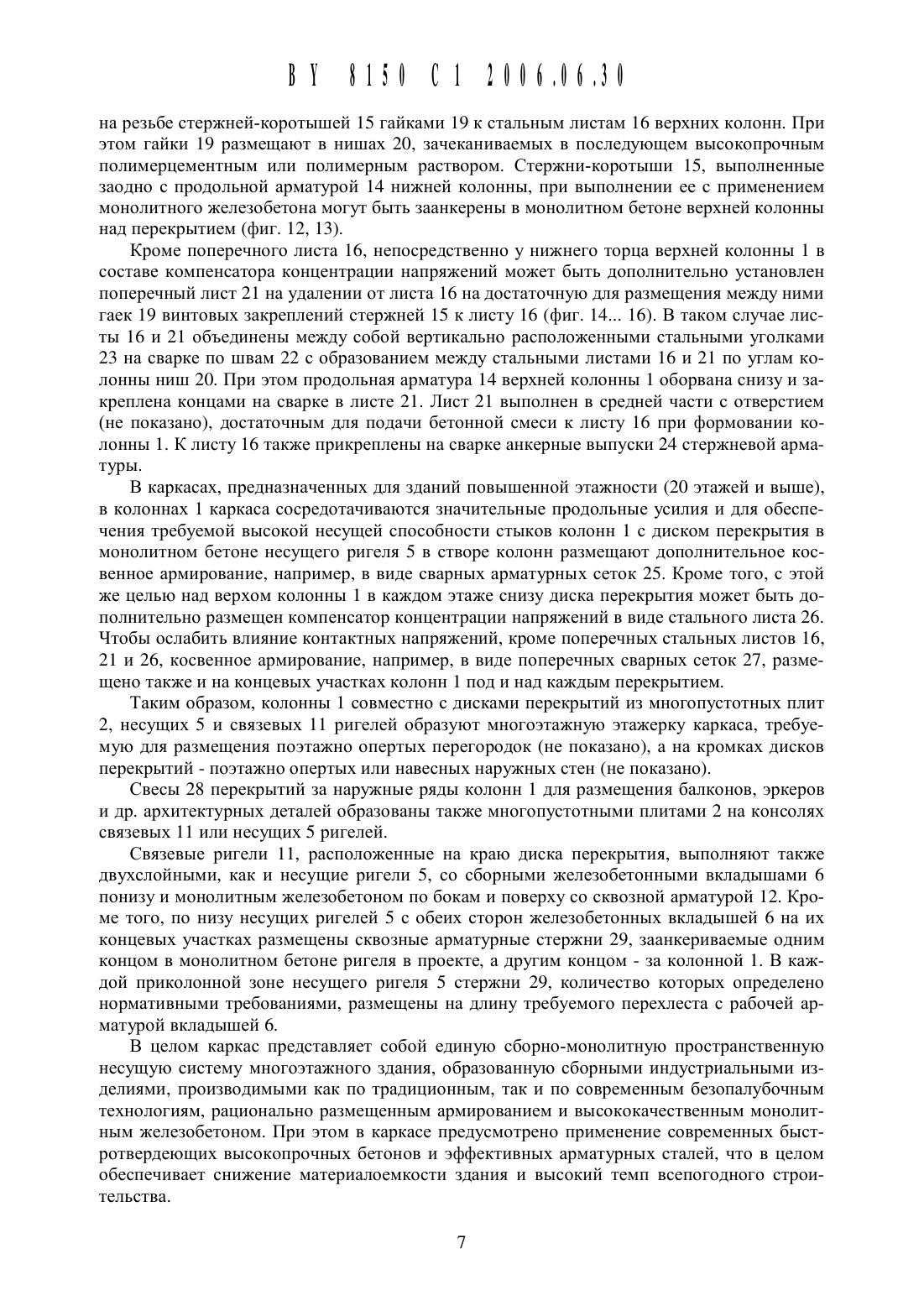

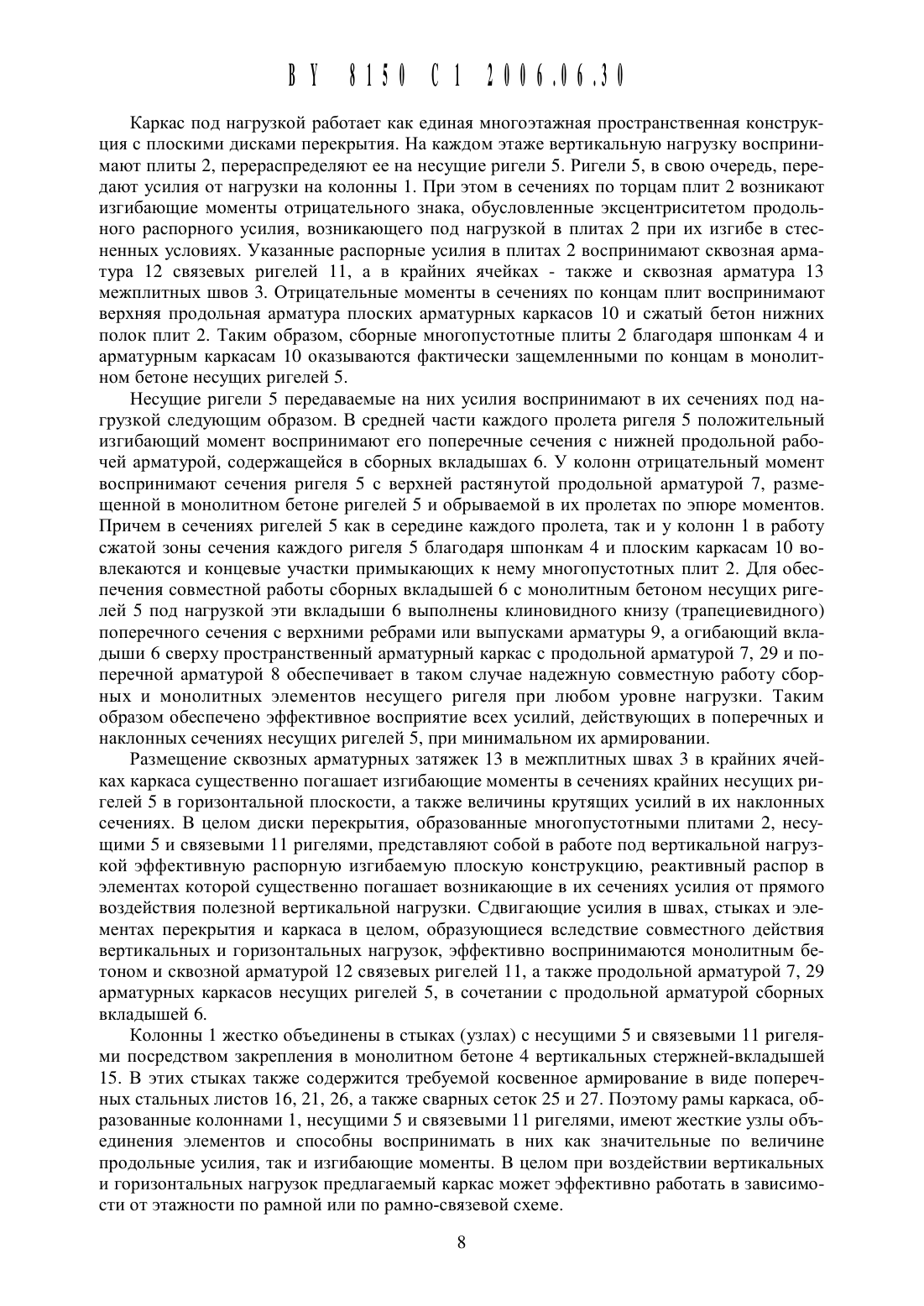

по торцам оперть 1 многопустотнь 1 е плиты, выполнены в каждом пролете двухслойными с нижними сборными железобетонными вкладышами клиновидного книзу поперечного сечения, обетонированными сверху и по бокам монолитным бетоном, в котором размещены арматурные каркасы с продольной рабочей арматурой несущих ригелей, в створах колонн вдоль сборных плит в связевь 1 х ригелях размещена сквозная на всю длину или ширину здания продольная арматура с перехлестом концов ее стержней каждого пролета над колоннами, в межплитных швах поперек несущих ригелей размещены плоские арматурные каркасы с верхней и нижней рабочей арматурой на длину в обе стороны от граней несущего ригеля, достаточную для анкеровки этой рабочей арматуры в бетоне межплитного шва.2. Каркас здания по п. 1, отличающийся тем, что в створах крайних рядов колонн вдоль многопустотных плит связевые ригели, содержащие сквозную продольную арматуру на всю ширину или длину здания, в пределах каждого пролета снабжены понизу сборными железобетонными вкладышами.3. Каркас здания по п. 1 или 2, отличающийся тем, что арматурные стержни-короть 1 ши у проемов каждой колонны размещены в вертикальных каналах, заполненных высокопрочным раствором, каждая колонна в проемах под перекрытиями снабжена поперечным стальным листом, в котором концами закреплена обрываемая снизу проема продольная рабочая арматура колонны, а в проеме колонны в монолитном бетоне диска перекрытия и на концевых участках колонн у проема размещено косвенное армирование в виде поперечных сварных арматурных сеток.4. Каркас здания по п. 1 или 2, отличающийся тем, что арматурные стержни-короть 1 ши выполнены под проемом заодно с колонной, пропущены кверху через диск перекрытия и закреплены винтовым соединением в поперечном стальном листе колонны над верхом перекрытия.5. Каркас здания по п. 1 или 2, отличающийся тем, что арматурные стержни-короть 1 ши в проемах каждой колонны выполнены в виде выпусков кверху стержней рабочей арматуры нижних участков колонн под перекрытием, пропущены через диск перекрытия и заанкерены в колонне над перекрытием.6. Каркас здания по любому из пп. 1-5, отличающийся тем, что нижние сборные железобетонные вкладыши ригелей выполнены предварительно напряженными.Изобретение относится к строительству, в частности к железобетонным несущим каркасам зданий различной этажности и назначения, возводимых в различных районах,включая и сейсмические.Известен каркас многоэтажного здания, включающий колонны и диски перекрытий,образованные из сборных многопустотных плит, объединенных монолитными швами и монолитными железобетонными ригелями 1.Известный каркас имеет высокую несущую способность, и материал каркаса используется эффективно благодаря подъему ригелей к средине каждого их пролета и образованию в них разгружающего продольного распорного усилия.Недостатком известного каркаса является неплоскостность нижней потолочной поверхности перекрытий и повышенные трудозатраты на отделку этой поверхности. Указанное также снижает темп строительства здания.Известен предварительно напряженный железобетонный каркас здания, включающий колонны и плиты перекрытия с каналами переменной глубины, в которых размещена напрягаемая арматура 2.Известный каркас имеет относительно невысокую металлоемкость.Недостатками известного каркаса является высокая трудоемкость, сложность возведения и медленный темп строительства здания. Недостатки обусловлены двухстадийным возведением здания и необходимостью преднапряжения рабочей арматуры в построечных условиях. Действительно, сначала возводят железобетонный каркас, а затем, после наборабетоном требуемой прочности, производят укладку и натяжение рабочей напрягаемой арматуры перекрытий и обетонирование открытых сверху и снизу каналов перекрытия. Кроме того, для натяжения рабочей арматуры требуется специализированное натяжное оборудование и подготовленный производственный персонал.Наиболее близким к предлагаемому является каркас многоэтажного здания, включающий железобетонные колонны со сквозными проемами в уровне перекрытий, железобетонные сборно-монолитные плоские диски перекрытий, образованные многопустотными плитами и монолитными железобетонными ригелями 3.Известный каркас имеет достаточно высокую несущую способность, отличается относительно невысоким расходом стали на его армирование.Вместе с тем в известном каркасе имеет место невысокое качество потолочных поверхностей дисков перекрытий, при его возведении требуется применение дорогих вь 1 сококачественных опалубочных материалов (водостойкая фанера и т.п.), требуются повь 1 шенные трудозатраты на устройство несущих ригелей. Кроме того, вследствие особенностей конструкции стыка колонн с монолитными ригелями этажность зданий с применением известного каркаса имеет ограничения по высоте.Предлагаемое изобретение решает задачу снижения трудозатрат на возведение каркаса здания, повышения несущей способности и расширения возможностей каркаса по вь 1 соте зданий.Решение поставленной задачи достигается тем, что в каркасе многоэтажного здания,включающем железобетонные колонны со сквозными проемами в уровнях перекрытий,железобетонные сборно-монолитные плоские диски перекрытий, образованные сборными многопустотными плитами, объединенными между собой и с неразрезными монолитными несущими и связевыми ригелями посредством межплитных швов, бетонных шпонок и арматурных выпусков, продольная арматура железобетонных колонн выполнена с разрывом ее в сквозных проемах. При этом в проемах вдоль оси колонн размещены дополнительные арматурные стержни-коротыши, закрепленные концами в колоннах над и под перекрь 1 тиями. Колонны по контакту над каждым перекрытием снабжены компенсаторами концентрации напряжений в виде поперечного стального листа, в котором, кроме того, концами закреплена обрываемая сверху продольная арматура колонны. Железобетонные несущие ригели, на которые по торцам оперты многопустотные плиты, выполнены в каждом пролете двухслойными с нижними сборными железобетонными вкладышами клиновидного книзу поперечного сечения, обетонированнь 1 ми сверху и по бокам монолитным бетоном, в котором размещены арматурные каркасы с продольной рабочей арматурой несущих ригелей. В створах колонн вдоль сборных плит в связевых ригелях размещена сквозная на всю длину или ширину здания продольная арматура с перехлестом концов ее стержней каждого пролета над колоннами. В межплитных швах поперек несущих ригелей размещены плоские арматурные каркасы с верхней и нижней рабочей арматурой на длину в обе стороны от граней несущего ригеля, достаточную для ее анкеровки в бетоне межплитного шва.Кроме того, в створах крайних рядов колонн вдоль многопустотных плит связевые ригели, содержащие сквозную продольную арматуру на всю ширину или длину здания, в пределах каждого пролета снабжены понизу сборными железобетонными вкладышами.Кроме того, арматурные стержни-коротыши у проемов каждой колонны могут быть размещены в вертикальных каналах, заполненных высокопрочным раствором, каждая колонна под перекрытием снабжена поперечным стальным листом, в котором концами закреплена обрываемая снизу проема продольная рабочая арматура колонны, а в проеме колонны в монолитном бетоне диска перекрытия и на концевых участках колонн у проема размещено косвенное армирование в виде поперечных сварных арматурных сеток.Кроме того, арматурные стержни-коротыши могут быть выполнены под проемом заодно с колонной, пропущены кверху через диск перекрытия и закреплены винтовым соединением в поперечном стальном листе колонны над верхом перекрытия.Кроме того, арматурные стержни-коротыщи каждой колонны могут быть выполнены в виде выпусков кверху стержней рабочей арматуры нижних участков колонн под перекрь 1 тием, пропущены через диск перекрытия и заанкерень 1 в колонне над перекрытием.Кроме того, компенсатор концентрации напряжений в каждой колонне над дисками перекрытий может быть выполнен в виде двух поперечных стальных листов, раздвинутых по высоте на расстояние, достаточное для размещения между ними винтовых закреплений к нижнему листу верхних концов стержней-коротыщей, при этом обрываемые сверху стержни рабочей арматуры колонны закреплены концами в верхнем поперечном листе компенсатора, к нижнему стальному листу компенсатора сверху прикреплены анкерные выпуски стержневой арматуры, стальные листы компенсатора по углам объединены между собой на сварке посредством размещенных вертикально стальных уголков с образованием по углам колонн между стальными пластинами нищ для размещения в них винтовых закреплений стержней-коротыщей, зачеканенных высокопрочным мелкозернистым бетоном.Кроме того, нижние сборные железобетонные вкладыщи ригелей могут быть вь 1 полнены предварительно напряженными.Сопоставление предлагаемого технического решения с прототипом позволяет сделать вывод о том, что от известного оно отличается новыми признаками (1) продольная арматура железобетонных колонн выполнена с разрывом ее в сквозных проемах, (2) в проемах вдоль оси колонны размещены дополнительные арматурные стержни-коротыщи, закрепленные концами в колоннах над и под перекрытиями, (3) колонны над каждым перекрь 1 тием снабжены компенсаторами концентрации напряжений в бетоне колонны в виде поперечного стального листа, в котором концами закреплена обрываемая сверху в проеме продольная арматура колонны, (4) железобетонные несущие ригели, на которые концами оперты многопустотные плиты, выполнены в каждом пролете двухслойными с (5) нижними сборными предварительно напряженными вкладышами клиновидного книзу поперечного сечения, (6) обетонированными сверху и с боков монолитным бетоном, в котором (7) размещены арматурные каркасы с продольной рабочей арматурой продольных ригелей,(8) в створах колонн вдоль сборных плит в связевых ригелях размещена сквозная на всю длину или щирину здания продольная арматура с перехлестом концов ее стержней каждого пролета над колоннами, (9) в межплитных щвах поперек несущих ригелей размещены плоские арматурные каркасы с верхней и нижней рабочей арматурой на всю длину в обе стороны от граней несущего ригеля, достаточную для анкеровки этой рабочей арматуры в бетоне межплитного Шва. При этом (10) в створах крайних рядов колонн вдоль многопустотнь 1 х плит связевые ригели, содержащие сквозную продольную арматуру на всю щирину или длину здания, в пределах каждого пролета связевые ригели снабжены сборными железобетонными вкладышами. При этом (11) арматурные стержни-коротыщи у проемов каждой колонны могут быть размещены в вертикальных каналах, заполненных вь 1 сокопрочным раствором, каждая (12) колонна в проемах под перекрытиями снабжена поперечным стальным листом, в котором концами закреплена обрываемая снизу проема продольная рабочая арматура колонны, а (13) в проеме колонны в монолитном бетоне диска перекрытия и на концевых участках колонн у проема размещено косвенное армирование в виде поперечных сварных арматурных сеток. При этом (14) арматурные стержни-коротыщи могут быть выполнены под проемом заодно с колонной, пропущены кверху через диск перекрытия и (15) закреплены винтовым соединением в поперечном стальном листе колонны над верхом перекрытия. Также (16) арматурные стержни-коротыщи в проемах каждой колонны могут быть выполнены в виде выпусков кверху стержней рабочей арматуры нижних участков колонн под перекрытием, пропущены через диск перекрытия и заанкерень 1 в колонне над перекрытием. (17) Компенсатор концентрации напряжений в каждой колонне над дисками перекрытий может быть выполнен в виде двух поперечных стальных листов, раздвинутых по высоте на расстояние, достаточное для размещения между ними винтовых закреплений к нижнему листу верхних концов стержней-коротыщей, 4при этом (18) обрь 1 ваемь 1 е сверху стержни рабочей арматуры колонны закреплены концами в верхнем поперечном листе компенсатора, (19) К нижнему стальному листу компенсатора сверху прикреплены анкерные выпуски стержневой арматуры, (20) стальные листы компенсатора по углам объединены между собой на сварке размещенными вертикально стальными уголками с образованием по углам колонн между стальными пластинами нищ для размещения винтовых закреплений, а (21) нищи с выполненными винтовыми закреплениями стержней-коротыщей зачеканень 1 высокопрочным мелкозернистым бетоном. Кроме того, (22) нижние сборные железобетонные вкладыщи ригелей могут быть вь 1 полнены предварительно напряженными.Все перечисленные признаки предлагаемого технического решения работают на единую цель - снижение трудозатрат на возведение каркаса здания, повышение несущей способности и расщирение на этой основе возможностей каркаса по высоте зданий.В целом предлагаемое техническое рещение соответствует критерию новизны, поскольку перечисленные признаки в приведенной сумме неизвестны, а достигаемые технические результаты, как показано ниже, превосходят известные, позволяют рещить поставленную задачу и создает сверхсуммарный результат вследствие взаимного действия друг на друга перечисленных выще признаков.Сущность предлагаемого рещения поясняется чертежами. На фиг. 1 представлен предлагаемый каркас секция многоэтажного жилого здания, план на фиг. 2 - то же, разрез А-А на фиг. 1 несущего ригеля каркаса с железобетонным вкладыщем безопалубочного формования на фиг. 3 - то же, что на фиг. 2, разрез А-А, при железобетонном вкладыще, вь 1 полненном с выпусками арматуры кверху на фиг. 4 - то же, предлагаемый каркас, вариант стыка колонны с диском перекрытия, разрез Б-Б на фиг. 1 на фиг. 5 - то же, предлагаемый каркас, разрез В-В на фиг. 4 на фиг. 6 - предлагаемый каркас, вариант стыка колонны с диском перекрытия, разрез Б-Б на фиг. 1 на фиг. 7 - то же, что на фиг. 6, вариант стыка колонны с диском перекрытия в стадии установки верхней колонны, разрез Б-Б на фиг. 1 на фиг. 8 - предлагаемый каркас, вариант колонны с каналами у торцов для размещения в них высокопрочного раствора и стержней-коротыщей на фиг. 9 - вид сверху торца колонны по Г-Г на фиг. 8 на фиг. 10 - предлагаемый каркас, вариант колонны со стержнямикороть 1 щами, выполненными под проемом заодно с колонной и закрепляемыми винтовым соединением в поперечном стальном листе колонны над перекрытием на фиг. 11 - то же,что на фиг. 10, вид по Д-Д сверху на фиг. 12 - предлагаемый каркас, вариант колонны с арматурными стержнями-коротыщами, выполненными заодно с рабочей арматурой колонны на фиг. 13 - то же, что на фиг. 12, разрез Е-Е на фиг. 12 на фиг. 14 - предлагаемый каркас, колонна с компенсатором концентрации напряжений в опорных сечениях, вь 1 полненным в виде двух поперечных стальных листов на фиг. 15 - то же, вид торца колонны в изометрии снизу с компенсатором концентрации напряжений в виде двух поперечных стальных листов при установке колонны на фиг. 16 - то же, вид верхнего торца нижней колонны в изометрии с выпусками рабочей арматуры для пропуска сквозь перекрытие и закрепления на винтах в нижнем поперечном листе компенсатора на фиг. 15 на фиг. 17 предлагаемый каркас, фрагмент перекрытия, узел А на фиг. 1, с размещением сборных элементов и нижней арматуры ригелей перекрытия на фиг. 18 - то же, что на фиг. 17, узел А на фиг. 1 с размещением верхней арматуры ригелей перекрытия на фиг. 19 конструкция плоского сварного каркаса в щвах поперек несущих ригелей, разрез Ж-Ж на фиг. 18 на фиг. 20 - то же, при сборном вкладыще безопалубочного формования, разрез Ж-Ж на фиг. 18 на фиг. 21 - сборный вкладыщ несущих ригелей с выпусками арматуры кверху и по торцам на фиг. 22 - общий вид сборного вкладыща безопалубочного формования изготовленного в скользящих формах.Предлагаемый каркас многоэтажного здания (фиг. 122) включает колонны 1, сборные многопустотные плиты 2, объединенные между собой по сторонам межплитными бетонными щвами 3. Плиты 2 по торцам оперты посредством бетонных щпонок 4 на несу 5
