Стенд для исследования взаимодействия гусеничных ходовых систем с почвой

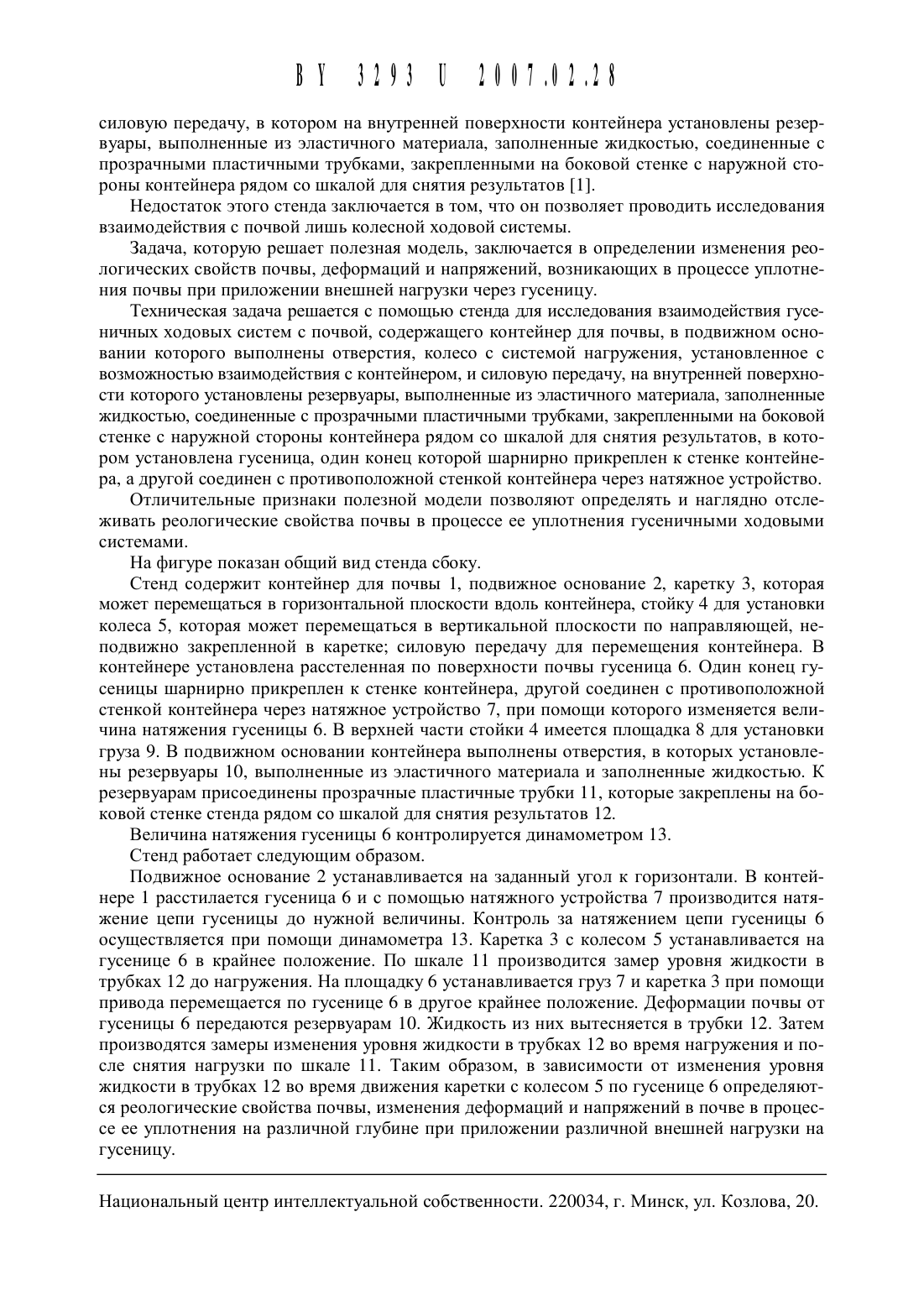

ПОЛЕЗНОЙ з, и МОДЕЛИК 4 в)2007.02.28 ЕАТЕНТУ (51)7 с 01 М 11100 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(54) СТЕНД ДЛЯ ИССЛЕДОВАНИЯ ВЗАИМОДЕЙСТВИЯГУСЕНИЧНЫХ ХОДОВЬТХ СИСТЕМ С ПОЧВОЙ(71) Заявитель Учреждение образования Белорусский государственный аг рарный технический университет(72) Авторы Орда Александр Николаевич Алешкевич Сергей Владимирович Шкляревич Виктор Александрович Бобко Виктор Николаевич (ВУ)(73) Патентообладатель Учреждение образования Белорусский государственныйСтенд для исследования взаимодействия гусеничных ходовых систем с почвой, содержащий контейнер для Почвы, в подвижном основании которого выполнены отверстия,резервуары, выполненные из эластичного материала, заполненные жидкостью, колесо с системой нагружения, установленное с возможностью взаимодействия с контейнером, и силовую передачу, отличающийся тем, что в контейнере установлена гусеница, один конец которой Шарнирно прикреплен к стенке контейнера, а другой соединен с противоположной стенкой контейнера через натяжное устройство.(56) 1. Патент на полезную модель 1966, МПК 6 01 М 17/00, 2005.Полезная модель относится к средствам для исследования свойств почв и грунтов, в частности для исследования взаимодействия с почвогрунтами ходовых систем сельскохозяйственной техники.Известен стенд для исследования взаимодействия колес с почвой, содержащий контейнер для почвы, в подвижном основании которого выполнены отверстия, колесо с системой нагружения, установленное с возможностью взаимодействия с контейнером, исиловую передачу, в котором на внутренней поверхности контейнера установлены резервуары, выполненные из эластичного материала, заполненные жидкостью, соединенные с прозрачными пластичными трубками, закрепленными на боковой стенке с наружной стороны контейнера рядом со шкалой для снятия результатов 1.Недостаток этого стенда заключается в том, что он позволяет проводить исследования взаимодействия с почвой лишь колесной ходовой системы.Задача, которую решает полезная модель, заключается в определении изменения реологических свойств почвы, деформаций и напряжений, возникающих в процессе уплотнения почвы при приложении внешней нагрузки через гусеницу.Техническая задача решается с помощью стенда для исследования взаимодействия гусеничных ходовых систем с почвой, содержащего контейнер для почвы, в подвижном основании которого выполнены отверстия, колесо с системой нагружения, установленное с возможностью взаимодействия с контейнером, и силовую передачу, на внутренней поверхности которого установлены резервуары, выполненные из эластичного материала, заполненные жидкостью, соединенные с прозрачными пластичными трубками, закрепленными на боковой стенке с наружной стороны контейнера рядом со шкалой для снятия результатов, в котором установлена гусеница, один конец которой шарнирно прикреплен к стенке контейнера, а другой соединен с противоположной стенкой контейнера через натяжное устройство.Отличительные признаки полезной модели позволяют определять и наглядно отслеживать реологические свойства почвы в процессе ее уплотнения гусеничными ходовыми системами.На фигуре показан общий вид стенда сбоку.Стенд содержит контейнер для почвы 1, подвижное основание 2, каретку 3, которая может перемещаться в горизонтальной плоскости вдоль контейнера, стойку 4 для установки колеса 5, которая может перемещаться в вертикальной плоскости по направляющей, неподвижно закрепленной в каретке силовую передачу для перемещения контейнера. В контейнере установлена расстеленная по поверхности почвы гусеница 6. Один конец гусеницы шарнирно прикреплен к стенке контейнера, другой соединен с противоположной стенкой контейнера через натяжное устройство 7, при помощи которого изменяется величина натяжения гусеницы 6. В верхней части стойки 4 имеется площадка 8 для установки груза 9. В подвижном основании контейнера выполнены отверстия, в которых установлены резервуары 10, выполненные из эластичного материала и заполненные жидкостью. К резервуарам присоединены прозрачные пластичные трубки 11, которые закреплены на боковой стенке стенда рядом со шкалой для снятия результатов 12.Величина натяжения гусеницы 6 контролируется динамометром 13.Стенд работает следующим образом.Подвижное основание 2 устанавливается на заданный угол к горизонтали. В контейнере 1 расстилается гусеница 6 и с помощью натяжного устройства 7 производится натяжение цепи гусеницы до нужной величины. Контроль за натяжением цепи гусеницы 6 осуществляется при помощи динамометра 13. Каретка 3 с колесом 5 устанавливается на гусенице 6 в крайнее положение. По шкале 11 производится замер уровня жидкости в трубках 12 до нагружения. На площадку 6 устанавливается груз 7 и каретка 3 при помощи привода перемещается по гусенице 6 в другое крайнее положение. Деформации почвы от гусеницы 6 передаются резервуарам 10. Жидкость из них вытесняется в трубки 12. Затем производятся замеры изменения уровня жидкости в трубках 12 во время нагружения и после снятия нагрузки по шкале 11. Таким образом, в зависимости от изменения уровня жидкости в трубках 12 во время движения каретки с колесом 5 по гусенице 6 определяются реологические свойства почвы, изменения деформаций и напряжений в почве в процессе ее уплотнения на различной глубине при приложении различной внешней нагрузки на гусеницу.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
