Вальцевая плющилка влажного зерна

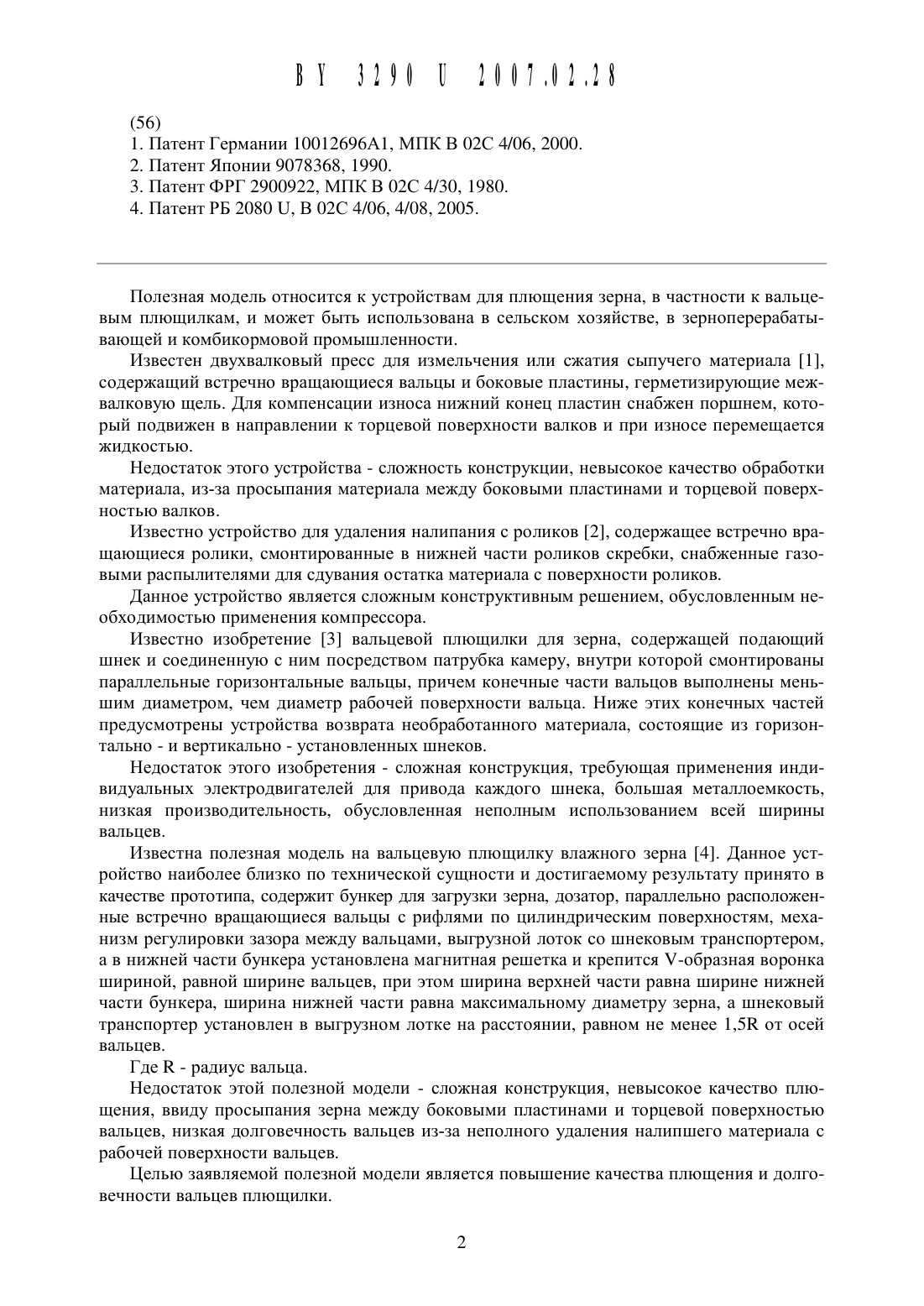

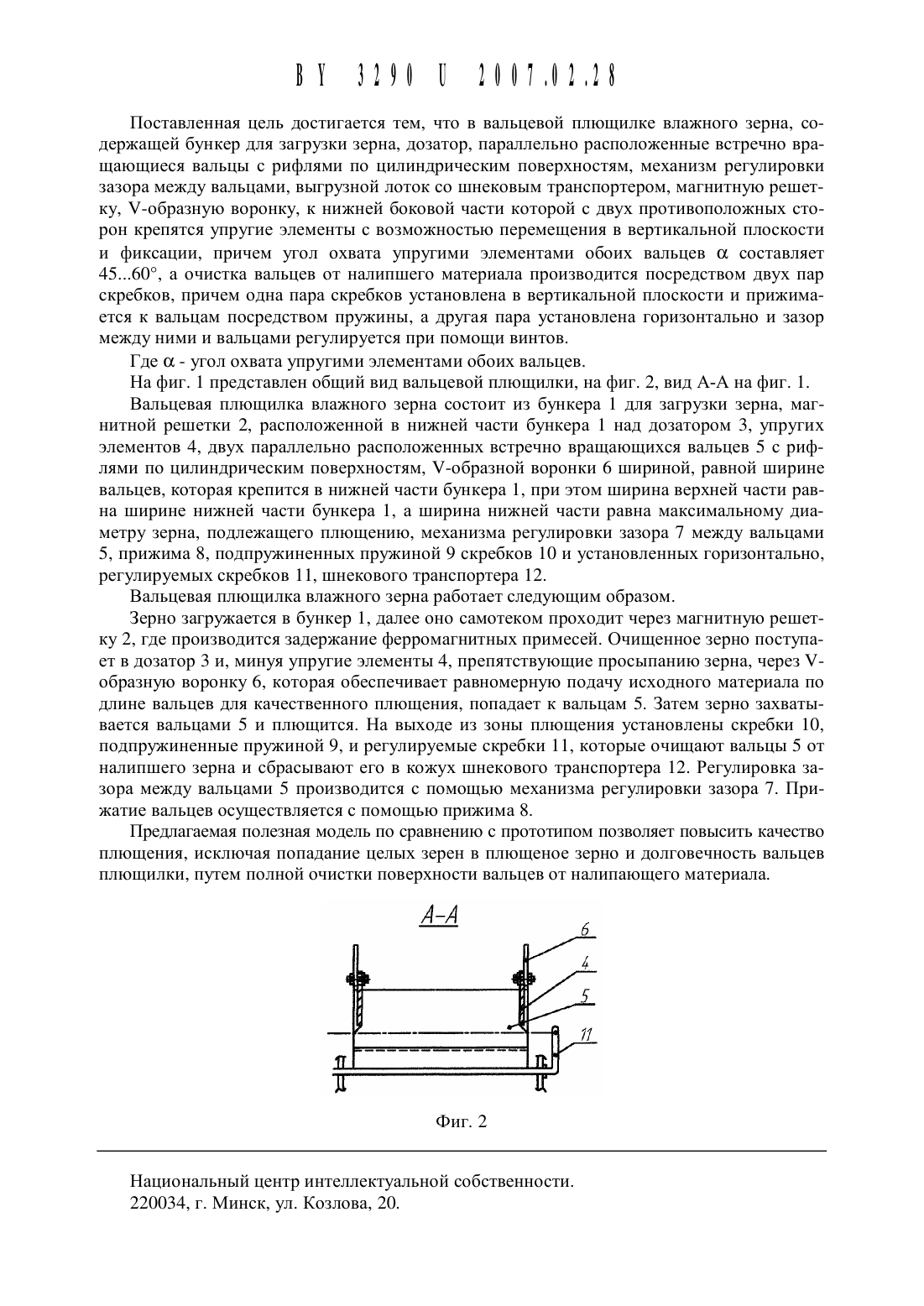

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ к ПАТЕНТУ(71) Заявитель Республиканское унитарное научно-исследовательское пред приятие Институт Механизации сельского хозяйства Национальной академии наук Беларуси (ВУ)ВАЛЬЦЕВАЯ ПЛЮЩИЛКА ВЛАЖНОГ О ЗЕРНА(72) Авторы Дащков Владимир НиколаевичСелезнев Арнольд Дмитриевич Карпович Михаил Константинович Савиных Владимир Николаевич Воробьев Николай Александрович Селезнева Елена Арнольдовна (ВУ)унитарное научно-исследовательское предприятие Институт механизации сельского хозяйства Национальной академии наук Беларуси (ВУ)1. Вальцевая плющилка влажного зерна, содержащая бункер для загрузки зерна, дозатор, параллельно расположенные встречно вращающиеся вальцы с рифлями по цилиндрическим поверхностям, две пары скребков, механизм регулировки зазора между вальцами,выгрузной лоток со щнековым транспортером, магнитную рещетку, У-образную воронку,отличающаяся тем, что к нижней боковой части У-образной воронки с двух противоположных сторон крепятся упругие элементы с возможностью перемещения в вертикальной плоскости и фиксации, причем угол охвата упругими элементами обоих вальцев ос составляет 4560, при этом одна пара скребков установлена в вертикальной плоскости и прижимается к вальцам посредством пружины, а другая пара установлена горизонтально и зазор между ними и вальцами регулируется при помощи винтов.Полезная модель относится К устройствам для плющения зерна, в частности К вальцевь 1 м плющилкам, И может быть использована в сельском хозяйстве, в зерноперерабать 1 вающей И комбикормовой промыщленности.Известен двухвалковь 1 й пресс для измельчения или сжатия сыпучего материала 1,содержащий встречно вращающиеся вальцы и боковые пластины, герметизирующие межвалковую щель. Для компенсации износа нижний конец пластин снабжен поршнем, который подвижен в направлении к торцевой поверхности валков и при износе перемещается жидкостью.Недостаток этого устройства - сложность конструкции, невысокое качество обработки материала, из-за просыпания материала между боковыми пластинами и торцевой поверхностью валков.Известно устройство для удаления налипания с роликов 2, содержащее встречно вращающиеся ролики, смонтированные в нижней части роликов скребки, снабженные газовыми распылителями для сдувания остатка материала с поверхности роликов.Данное устройство является сложным конструктивным рещением, обусловленным необходимостью применения компрессора.Известно изобретение 3 вальцевой плющилки для зерна, содержащей подающий щнек и соединенную с ним посредством патрубка камеру, внутри которой смонтированы параллельные горизонтальные вальцы, причем конечные части вальцов выполнены меньщим диаметром, чем диаметр рабочей поверхности вальца. Ниже этих конечных частей предусмотрены устройства возврата необработанного материала, состоящие из горизонтально - и вертикально - установленных щнеков.Недостаток этого изобретения - сложная конструкция, требующая применения индивидуальных электродвигателей для привода каждого щнека, больщая металлоемкость,низкая производительность, обусловленная неполным использованием всей щирины вальцев.Известна полезная модель на вальцевую плющилку влажного зерна 4. Данное устройство наиболее близко по технической сущности и достигаемому результату принято в качестве прототипа, содержит бункер для загрузки зерна, дозатор, параллельно расположенные встречно вращающиеся вальцы с рифлями по цилиндрическим поверхностям, механизм регулировки зазора между вальцами, выгрузной лоток со щнековым транспортером,а в нижней части бункера установлена магнитная рещетка и крепится У-образная воронка щириной, равной щирине вальцев, при этом щирина верхней части равна щирине нижней части бункера, щирина нижней части равна максимальному диаметру зерна, а щнековый транспортер установлен в выгрузном лотке на расстоянии, равном не менее 1,512 от осей вальцев.Недостаток этой полезной модели - сложная конструкция, невысокое качество плющения, ввиду просыпания зерна между боковыми пластинами и торцевой поверхностью вальцев, низкая долговечность вальцев из-за неполного удаления налипщего материала с рабочей поверхности вальцев.Целью заявляемой полезной модели является повыщение качества плющения и долговечности вальцев плющилки.Поставленная цель достигается тем, что в вальцевой плющилке влажного зерна, содержащей бункер для загрузки зерна, дозатор, параллельно расположенные встречно вращающиеся вальцы с рифлями по цилиндрическим поверхностям, механизм регулировки зазора между вальцами, вь 1 грузной лоток со щнековь 1 м транспортером, магнитную решетку, У-образную воронку, к нижней боковой части которой с двух противоположных сторон крепятся упругие элементы с возможностью перемещения в вертикальной плоскости и фиксации, причем угол охвата упругими элементами обоих вальцев ос составляет 456 О, а очистка вальцев от налипщего материала производится посредством двух пар скребков, причем одна пара скребков установлена в вертикальной плоскости и прижимается к вальцам посредством пружины, а другая пара установлена горизонтально и зазор между ними и вальцами регулируется при помощи винтов.Где ос - угол охвата упругими элементами обоих вальцев.На фиг. 1 представлен общий вид вальцевой плющилки, на фиг. 2, вид А-А на фиг. 1.Вальцевая плющилка влажного зерна состоит из бункера 1 для загрузки зерна, магнитной рещетки 2, расположенной в нижней части бункера 1 над дозатором 3, упругих элементов 4, двух параллельно расположенных встречно вращающихся вальцев 5 с рифлями по цилиндрическим поверхностям, У-образной воронки 6 щириной, равной щирине вальцев, которая крепится в нижней части бункера 1, при этом щирина верхней части равна щирине нижней части бункера 1, а щирина нижней части равна максимальному диаметру зерна, подлежащего плющению, механизма регулировки зазора 7 между вальцами 5, прижима 8, подпружиненных пружиной 9 скребков 10 и установленных горизонтально,регулируемых скребков 11, щнекового транспортера 12.Вальцевая плющилка влажного зерна работает следующим образом.Зерно загружается в бункер 1, далее оно самотеком проходит через магнитную рещетку 2, где производится задержание ферромагнитных примесей. Очищенное зерно поступает в дозатор 3 и, минуя упругие элементы 4, препятствующие просыпанию зерна, через Уобразную воронку 6, которая обеспечивает равномерную подачу исходного материала по длине вальцев для качественного плющения, попадает к вальцам 5. Затем зерно захвать 1 вается вальцами 5 и плющится. На выходе из зоны плющения установлены скребки 10,подпружиненные пружиной 9, и регулируемые скребки 11, которые очищают вальцы 5 от налипщего зерна и сбрасывают его в кожух щнекового транспортера 12. Регулировка зазора между вальцами 5 производится с помощью механизма регулировки зазора 7. Прижатие вальцев осуществляется с помощью прижима 8.Предлагаемая полезная модель по сравнению с прототипом позволяет повысить качество плющения, исключая попадание целых зерен в плющеное зерно и долговечность вальцев плющилки, путем полной очистки поверхности вальцев от налипающего материала.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
