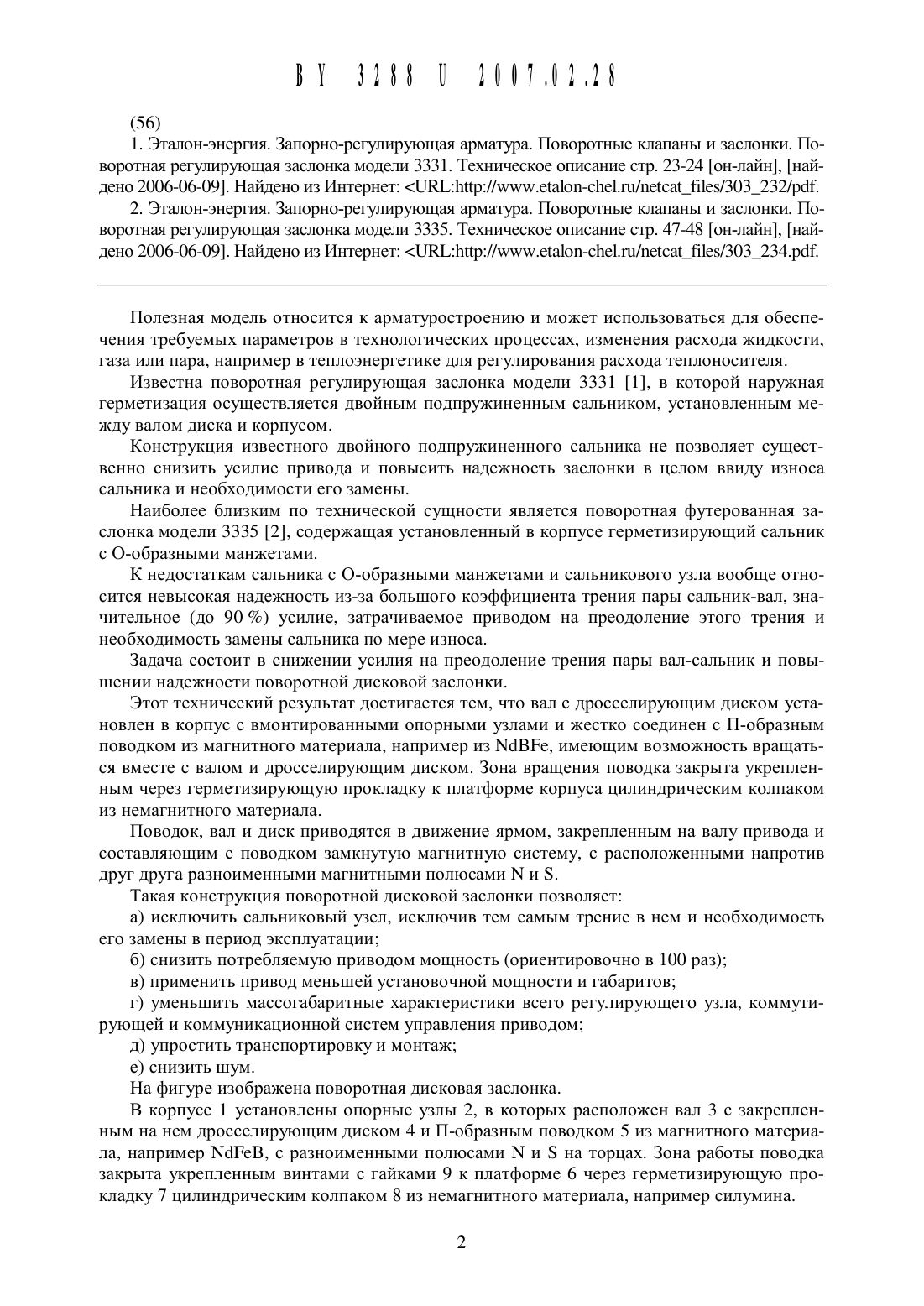

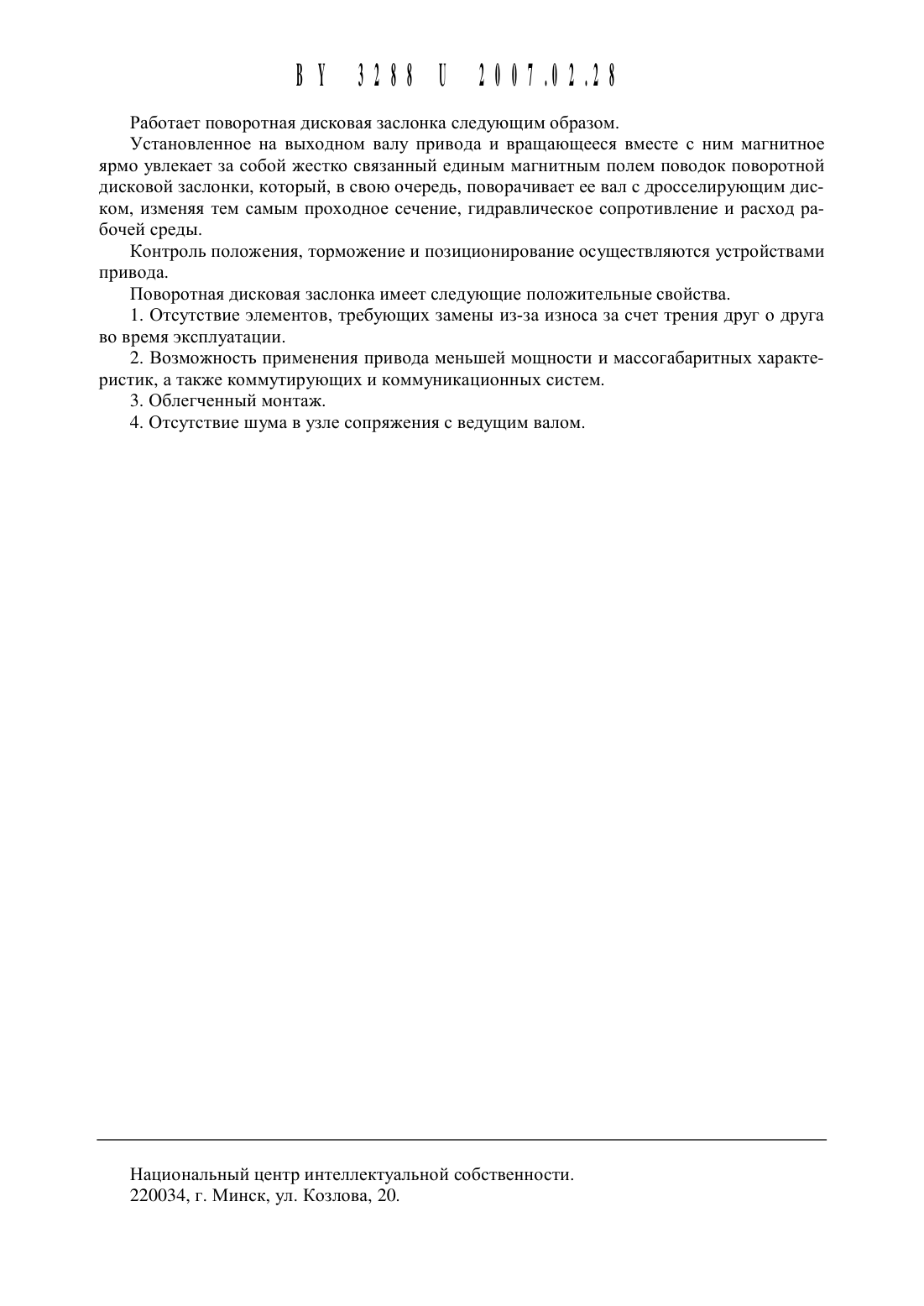

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ к ПАТЕНТУ(71) Заявитель Кореньков Виктор Сергеевич (ВУ)(72) Авторы Кореньков Виктор Сергеевич Хилько Алина Викторовна Добровольская Вероника Викторовна (ВУ)(73) Патентообладатель Кореньков Виктор Сергеевич (ВУ)Поворотная дисковая заслонка, содержащая корпус с вмонтированными опорными узлами и установленным в них валом с дросселирующим диском, отличающаяся тем, что дополнительно содержит закрепленный на валу и имеющий возможность вращаться вместе с ним П-образный поводок из магнитного материала, например ЫбВе, зона вращения которого закрыта цилиндрическим колпаком из немагнитного материала, закрепленным к платформе корпуса через герметизирующую прокладку.1. Эталон-энергия. Запорно-регулирующая арматура. Поворотные Клапаны И заслонки. Поворотная регулирующая заслонка Модели 3331. Техническое описание стр. 23-24 он-лайн, найдено 2006-06-09. Найдено из Интернет ПКЬ 1 шр//шшш.ега 1 оп-с 11 е 1.ш/песай 1 е 5/3 О 3232/р 1 Г.2. Эталон-энергия. Запорно-регулирующая арматура. Поворотные Клапаны И заслонки. По воротная регулирующая заслонка Модели 3335. Техническое описание стр. 47-48 он-лайн, найдено 2006-06-09. Найдено из Интернет ПКЬИпр/души.ега 1 оп-с 11 е 1.ш/песай 1 е 5/3 О 3234 рог.Полезная модель относится К арматуростроению и может использоваться для обеспечения требуемых параметров в технологических процессах, изменения расхода жидкости,газа или пара, например в теплоэнергетике для регулирования расхода теплоносителя.Известна поворотная регулирующая заслонка модели 3331 1, в которой наружная герметизация осуществляется двойным подпружиненным сальником, установленным между валом диска и корпусом.Конструкция известного двойного подпружиненного сальника не позволяет существенно снизить усилие привода и повысить надежность заслонки в целом ввиду износа сальника и необходимости его замены.Наиболее близким по технической сущности является поворотная футерованная заслонка модели 3335 2, содержащая установленный в корпусе герметизирующий сальник с О-образными манжетами.К недостаткам сальника с О-образными манжетами и сальникового узла вообще относится невысокая надежность из-за большого коэффициента трения пары сальник-вал, значительное (до 90 ) усилие, затрачиваемое приводом на преодоление этого трения и необходимость замены сальника по мере износа.Задача состоит в снижении усилия на преодоление трения пары вал-сальник и повь 1 щении надежности поворотной дисковой заслонки.Этот технический результат достигается тем, что вал с дросселирующим диском установлен в корпус с вмонтированными опорными узлами и жестко соединен с П-образным поводком из магнитного материала, например из ЫбВРе, имеющим возможность вращаться вместе с валом и дросселирующим диском. Зона вращения поводка закрыта укрепленным через герметизирующую прокладку К платформе корпуса цилиндрическим колпаком из немагнитного материала.Поводок, вал и диск приводятся в движение ярмом, закрепленным на валу привода и составляющим с поводком замкнутую магнитную систему, с расположенными напротив друг друга разноименными магнитными полюсами Ы и 5.Такая конструкция поворотной дисковой заслонки позволяета) исключить сальниковый узел, исключив тем самым трение в нем и необходимость его замены в период эксплуатацииб) снизить потребляемую приводом мощность (ориентировочно в 100 раз)в) применить привод меньшей установочной мощности и габаритовг) уменьшить массогабаритные характеристики всего регулирующего узла, коммутирующей и коммуникационной систем управления приводомНа фигуре изображена поворотная дисковая заслонка.В корпусе 1 установлены опорные узлы 2, в которых расположен вал 3 с закрепленным на нем дросселирующим диском 4 и П-образным поводком 5 из магнитного материала, например ЫбРеВ, с разноименными полюсами Ы и 5 на торцах. Зона работы поводка закрыта укрепленным винтами с гайками 9 К платформе 6 через герметизирующую прокладку 7 цилиндрическим колпаком 8 из немагнитного материала, например силумина.Работает поворотная дисковая заслонка следующим образом.Установленное на выходном валу привода И вращающееся вместе с ним магнитное ярмо увлекает за собой жестко связанный единым магнитным полем поводок поворотной дисковой заслонки, который, в свою очередь, поворачивает ее вал с дросселирующим диском, изменяя тем самым проходное сечение, гидравлическое сопротивление и расход рабочей среды.Контроль положения, торможение и позиционирование осуществляются устройствами привода.Поворотная дисковая заслонка имеет следующие положительные свойства.1. Отсутствие элементов, требующих замены из-за износа за счет трения друг о друга во время эксплуатации.2. Возможность применения привода меньшей мощности и массогабаритных характеристик, а также коммутирующих и коммуникационных систем.Национальный Центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.

МПК / Метки

МПК: F16K 39/04

Метки: заслонка, поворотная, дисковая
