Вальцевая плющилка для зерна

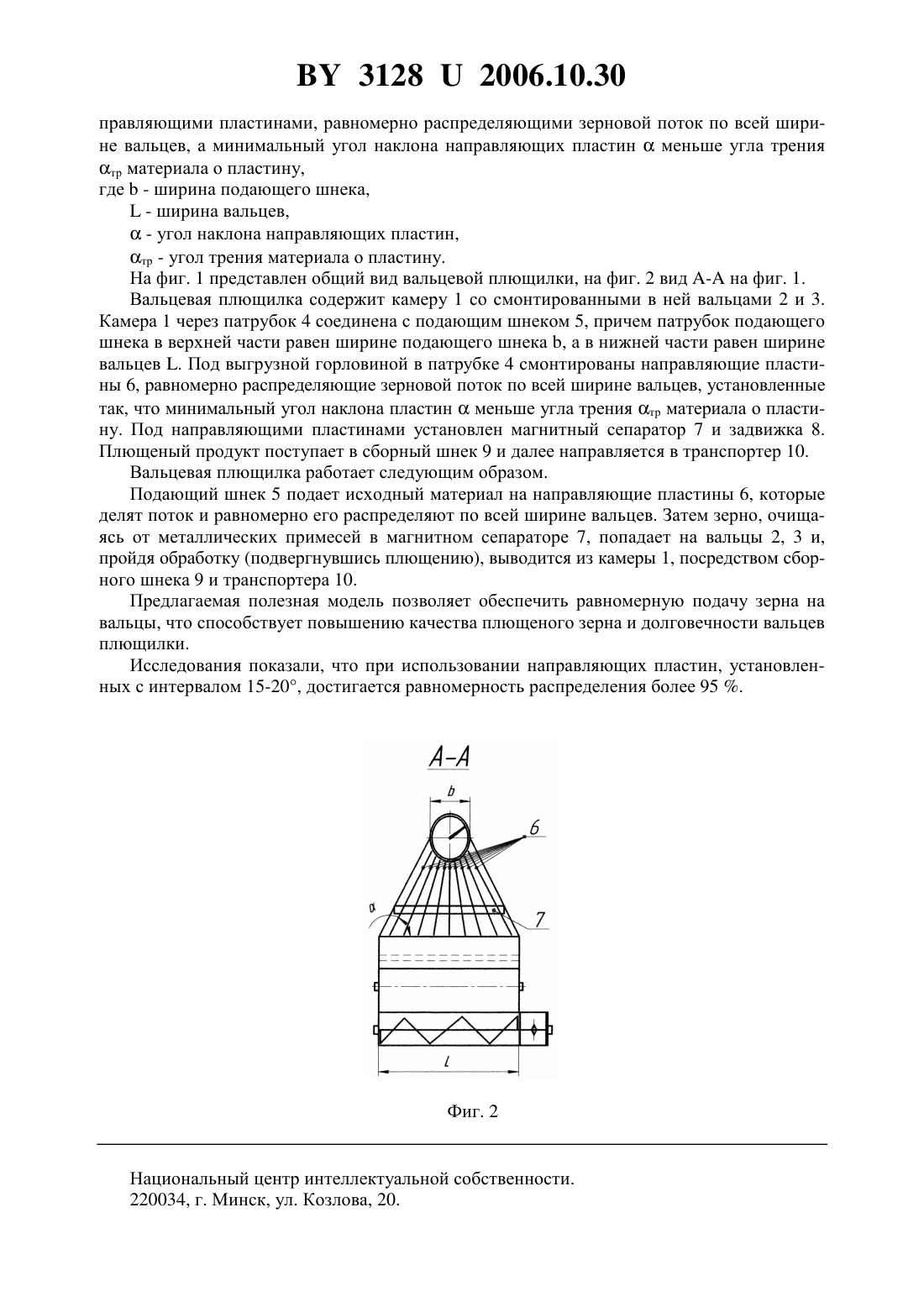

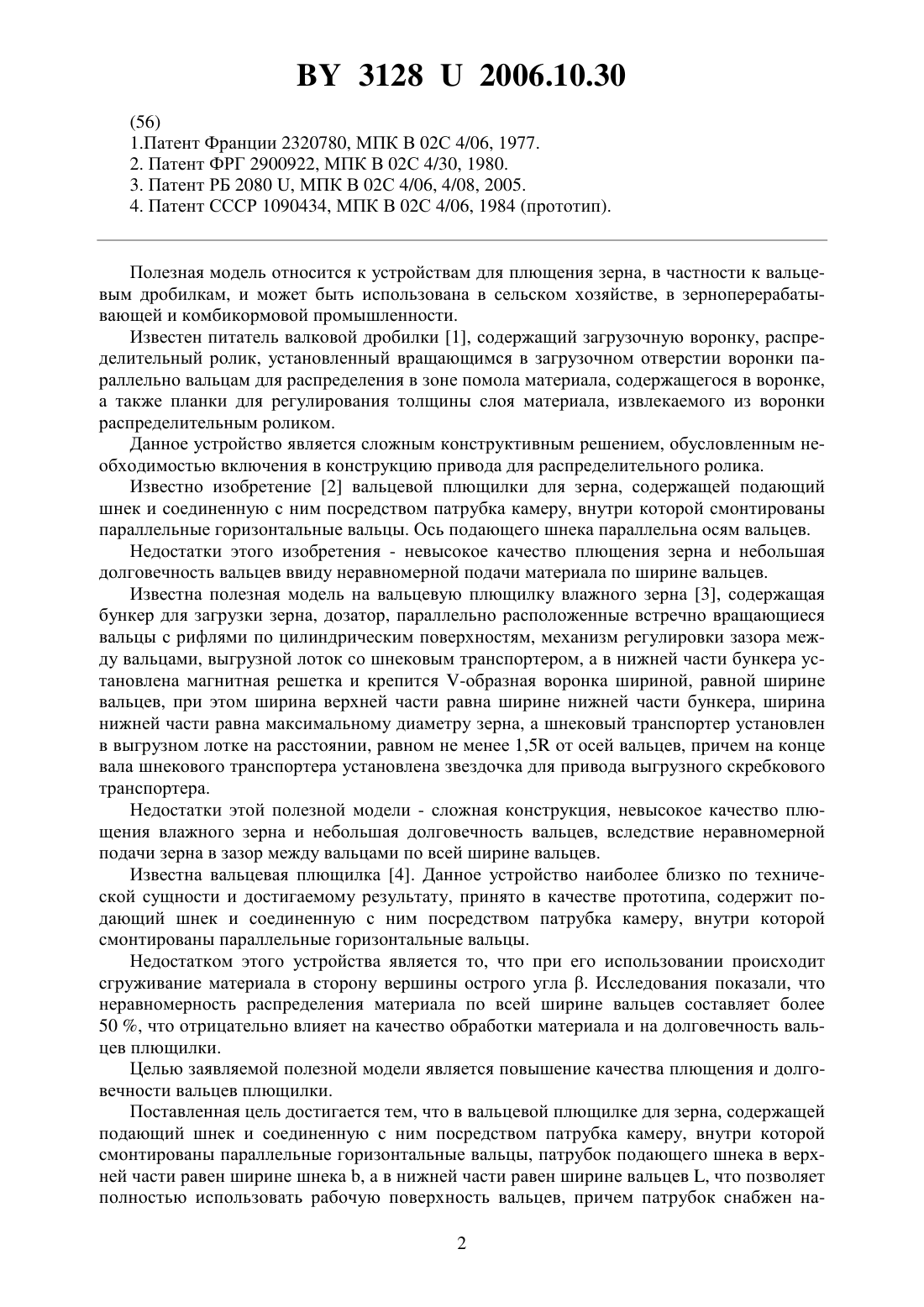

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ВАЛЬЦЕВАЯ ПЛЮЩИЛКА ДЛЯ ЗЕРНА(71) Заявитель Республиканское унитарное научно-исследовательское предприятие Институт механизации сельского хозяйства Национальной академии наук Беларуси(72) Авторы Селезнев Арнольд Дмитриевич Воробьв Николай Александрович Савиных Владимир Николаевич Селезнва Елена Арнольдовна Валлюк Максим Мефодьевич(73) Патентообладатель Республиканское унитарное научно-исследовательское предприятие Институт механизации сельского хозяйства Национальной академии наук Беларуси(57) 1. Вальцевая плющилка для зерна, содержащая подающий шнек и соединенную с ним посредством патрубка камеру, внутри которой смонтированы параллельные горизонтальные вальцы, отличающаяся тем, что патрубок подающего шнека в верхней части равен ширине подающего шнека , а в нижней части равен ширине вальцев , причем патрубок снабжен направляющими пластинами, равномерно распределяющими зерновой поток по всей ширине вальцев. 2. Плющилка по п. 1, отличающаяся тем, что минимальный угол наклона направляющих пластинменьше угла трения тр материала о пластину. Где,- ширина подающего шнека, - ширина вальцев, - угол наклона направляющих пластин,тр - угол трения материала о пластину.(56) 1.Патент Франции 2320780, МПК В 02 С 4/06, 1977. 2. Патент ФРГ 2900922, МПК В 02 С 4/30, 1980. 3. Патент РБ 2080 , МПК В 02 С 4/06, 4/08, 2005. 4. Патент СССР 1090434, МПК В 02 С 4/06, 1984 (прототип). Полезная модель относится к устройствам для плющения зерна, в частности к вальцевым дробилкам, и может быть использована в сельском хозяйстве, в зерноперерабатывающей и комбикормовой промышленности. Известен питатель валковой дробилки 1, содержащий загрузочную воронку, распределительный ролик, установленный вращающимся в загрузочном отверстии воронки параллельно вальцам для распределения в зоне помола материала, содержащегося в воронке,а также планки для регулирования толщины слоя материала, извлекаемого из воронки распределительным роликом. Данное устройство является сложным конструктивным решением, обусловленным необходимостью включения в конструкцию привода для распределительного ролика. Известно изобретение 2 вальцевой плющилки для зерна, содержащей подающий шнек и соединенную с ним посредством патрубка камеру, внутри которой смонтированы параллельные горизонтальные вальцы. Ось подающего шнека параллельна осям вальцев. Недостатки этого изобретения - невысокое качество плющения зерна и небольшая долговечность вальцев ввиду неравномерной подачи материала по ширине вальцев. Известна полезная модель на вальцевую плющилку влажного зерна 3, содержащая бункер для загрузки зерна, дозатор, параллельно расположенные встречно вращающиеся вальцы с рифлями по цилиндрическим поверхностям, механизм регулировки зазора между вальцами, выгрузной лоток со шнековым транспортером, а в нижней части бункера установлена магнитная решетка и крепится -образная воронка шириной, равной ширине вальцев, при этом ширина верхней части равна ширине нижней части бункера, ширина нижней части равна максимальному диаметру зерна, а шнековый транспортер установлен в выгрузном лотке на расстоянии, равном не менее 1,5 от осей вальцев, причем на конце вала шнекового транспортера установлена звездочка для привода выгрузного скребкового транспортера. Недостатки этой полезной модели - сложная конструкция, невысокое качество плющения влажного зерна и небольшая долговечность вальцев, вследствие неравномерной подачи зерна в зазор между вальцами по всей ширине вальцев. Известна вальцевая плющилка 4. Данное устройство наиболее близко по технической сущности и достигаемому результату, принято в качестве прототипа, содержит подающий шнек и соединенную с ним посредством патрубка камеру, внутри которой смонтированы параллельные горизонтальные вальцы. Недостатком этого устройства является то, что при его использовании происходит сгруживание материала в сторону вершины острого угла . Исследования показали, что неравномерность распределения материала по всей ширине вальцев составляет более 50 , что отрицательно влияет на качество обработки материала и на долговечность вальцев плющилки. Целью заявляемой полезной модели является повышение качества плющения и долговечности вальцев плющилки. Поставленная цель достигается тем, что в вальцевой плющилке для зерна, содержащей подающий шнек и соединенную с ним посредством патрубка камеру, внутри которой смонтированы параллельные горизонтальные вальцы, патрубок подающего шнека в верхней части равен ширине шнека , а в нижней части равен ширине вальцев , что позволяет полностью использовать рабочую поверхность вальцев, причем патрубок снабжен на 2 31282006.10.30 правляющими пластинами, равномерно распределяющими зерновой поток по всей ширине вальцев, а минимальный угол наклона направляющих пластинменьше угла трения тр материала о пластину,где- ширина подающего шнека, - ширина вальцев, - угол наклона направляющих пластин,тр - угол трения материала о пластину. На фиг. 1 представлен общий вид вальцевой плющилки, на фиг. 2 вид - на фиг. 1. Вальцевая плющилка содержит камеру 1 со смонтированными в ней вальцами 2 и 3. Камера 1 через патрубок 4 соединена с подающим шнеком 5, причем патрубок подающего шнека в верхней части равен ширине подающего шнека , а в нижней части равен ширине вальцев . Под выгрузной горловиной в патрубке 4 смонтированы направляющие пластины 6, равномерно распределяющие зерновой поток по всей ширине вальцев, установленные так, что минимальный угол наклона пластинменьше угла трения тр материала о пластину. Под направляющими пластинами установлен магнитный сепаратор 7 и задвижка 8. Плющеный продукт поступает в сборный шнек 9 и далее направляется в транспортер 10. Вальцевая плющилка работает следующим образом. Подающий шнек 5 подает исходный материал на направляющие пластины 6, которые делят поток и равномерно его распределяют по всей ширине вальцев. Затем зерно, очищаясь от металлических примесей в магнитном сепараторе 7, попадает на вальцы 2, 3 и,пройдя обработку (подвергнувшись плющению), выводится из камеры 1, посредством сборного шнека 9 и транспортера 10. Предлагаемая полезная модель позволяет обеспечить равномерную подачу зерна на вальцы, что способствует повышению качества плющеного зерна и долговечности вальцев плющилки. Исследования показали, что при использовании направляющих пластин, установленных с интервалом 15-20, достигается равномерность распределения более 95 . Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
