Экранный глушитель

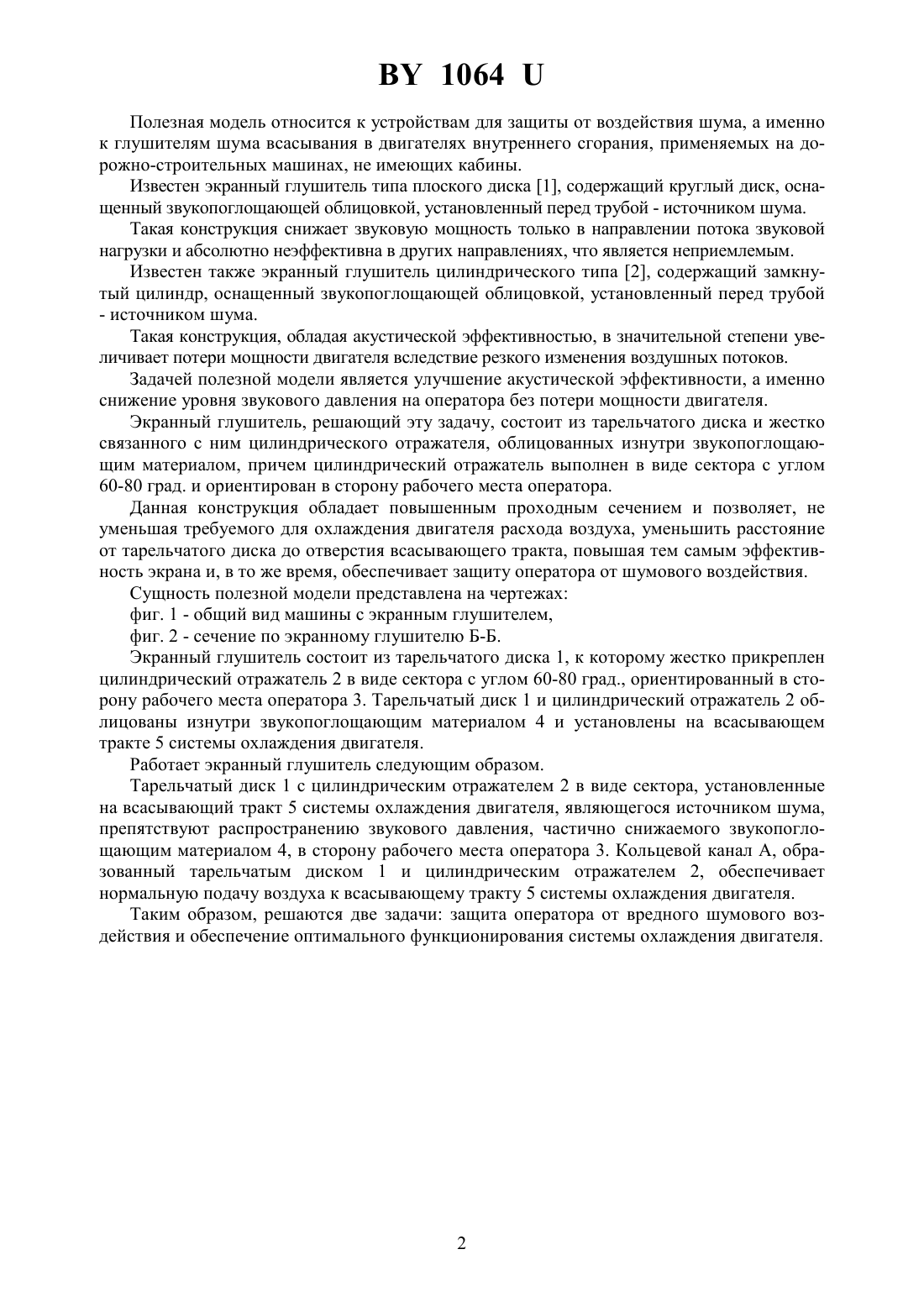

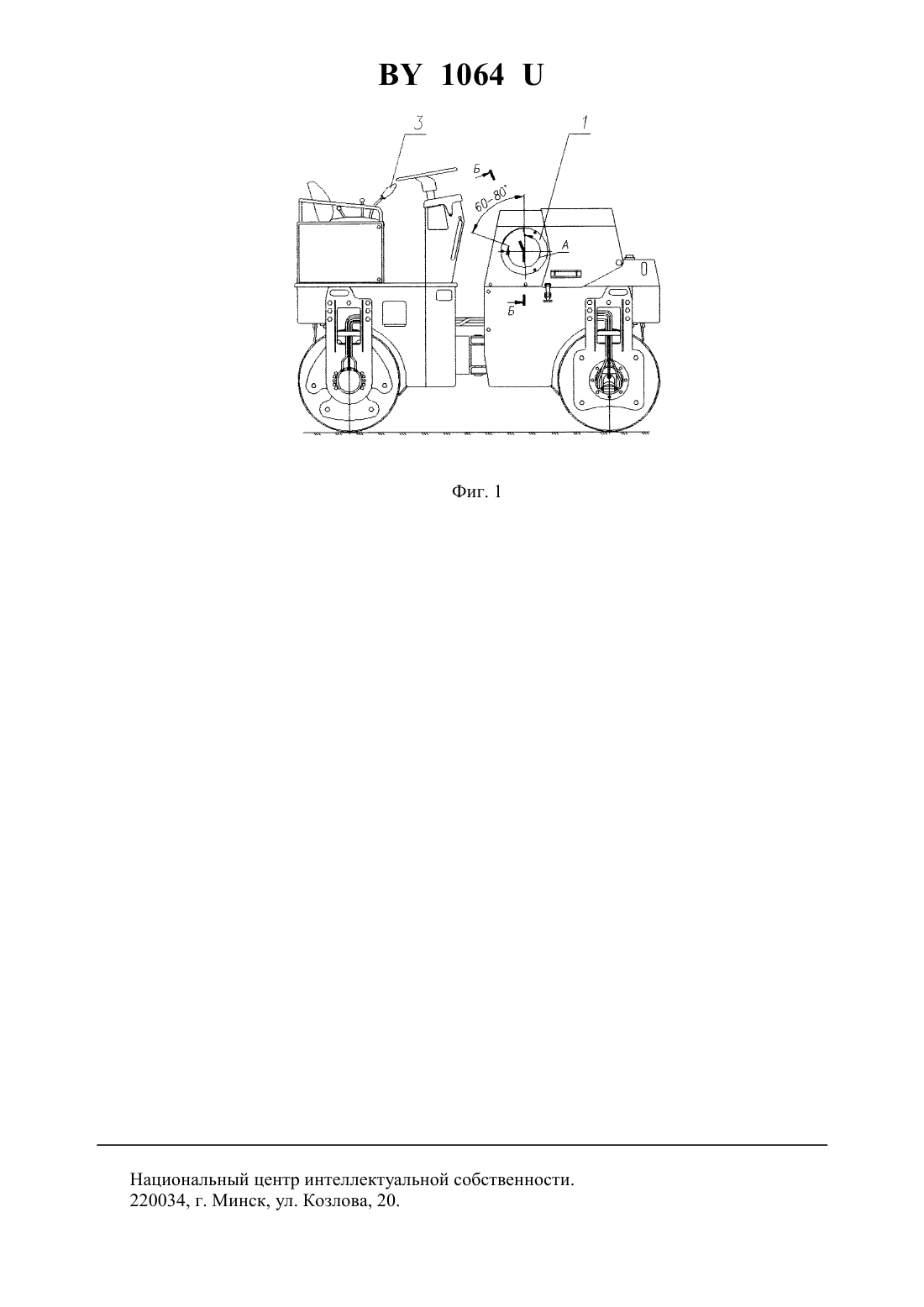

(51)10 11/16,02 35/00 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Амкодор-Ударник(72) Авторы Казаков Леонид Васильевич Шутман Марат Иосифович Дубровский Сергей Викторович(73) Патентообладатель Открытое акционерное общество Амкодор-Ударник(57) Экранный глушитель, содержащий тарельчатый диск и связанный с ним цилиндрический отражатель, облицованные изнутри звукопоглощающим материалом, отличающийся тем, что цилиндрический отражатель выполнен в виде сектора с углом 60-80 град. и ориентирован в сторону рабочего места оператора.(56) 1. Борьба с шумом / Под ред. Юдина Е.Я. - М. Издательство литературы по строительству, 1964. - Рис. Х.10, эскиз . 2. Борьба с шумом / Под ред. Юдина Е.Я. - М. Издательство литературы по строительству, 1964. - Рис. Х.10, эскиз . 1064 Полезная модель относится к устройствам для защиты от воздействия шума, а именно к глушителям шума всасывания в двигателях внутреннего сгорания, применяемых на дорожно-строительных машинах, не имеющих кабины. Известен экранный глушитель типа плоского диска 1, содержащий круглый диск, оснащенный звукопоглощающей облицовкой, установленный перед трубой - источником шума. Такая конструкция снижает звуковую мощность только в направлении потока звуковой нагрузки и абсолютно неэффективна в других направлениях, что является неприемлемым. Известен также экранный глушитель цилиндрического типа 2, содержащий замкнутый цилиндр, оснащенный звукопоглощающей облицовкой, установленный перед трубой- источником шума. Такая конструкция, обладая акустической эффективностью, в значительной степени увеличивает потери мощности двигателя вследствие резкого изменения воздушных потоков. Задачей полезной модели является улучшение акустической эффективности, а именно снижение уровня звукового давления на оператора без потери мощности двигателя. Экранный глушитель, решающий эту задачу, состоит из тарельчатого диска и жестко связанного с ним цилиндрического отражателя, облицованных изнутри звукопоглощающим материалом, причем цилиндрический отражатель выполнен в виде сектора с углом 60-80 град. и ориентирован в сторону рабочего места оператора. Данная конструкция обладает повышенным проходным сечением и позволяет, не уменьшая требуемого для охлаждения двигателя расхода воздуха, уменьшить расстояние от тарельчатого диска до отверстия всасывающего тракта, повышая тем самым эффективность экрана и, в то же время, обеспечивает защиту оператора от шумового воздействия. Сущность полезной модели представлена на чертежах фиг. 1 - общий вид машины с экранным глушителем,фиг. 2 - сечение по экранному глушителю Б-Б. Экранный глушитель состоит из тарельчатого диска 1, к которому жестко прикреплен цилиндрический отражатель 2 в виде сектора с углом 60-80 град., ориентированный в сторону рабочего места оператора 3. Тарельчатый диск 1 и цилиндрический отражатель 2 облицованы изнутри звукопоглощающим материалом 4 и установлены на всасывающем тракте 5 системы охлаждения двигателя. Работает экранный глушитель следующим образом. Тарельчатый диск 1 с цилиндрическим отражателем 2 в виде сектора, установленные на всасывающий тракт 5 системы охлаждения двигателя, являющегося источником шума,препятствуют распространению звукового давления, частично снижаемого звукопоглощающим материалом 4, в сторону рабочего места оператора 3. Кольцевой канал А, образованный тарельчатым диском 1 и цилиндрическим отражателем 2, обеспечивает нормальную подачу воздуха к всасывающему тракту 5 системы охлаждения двигателя. Таким образом, решаются две задачи защита оператора от вредного шумового воздействия и обеспечение оптимального функционирования системы охлаждения двигателя. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
