Система снижения уровня вибрации и шума в полах зданий

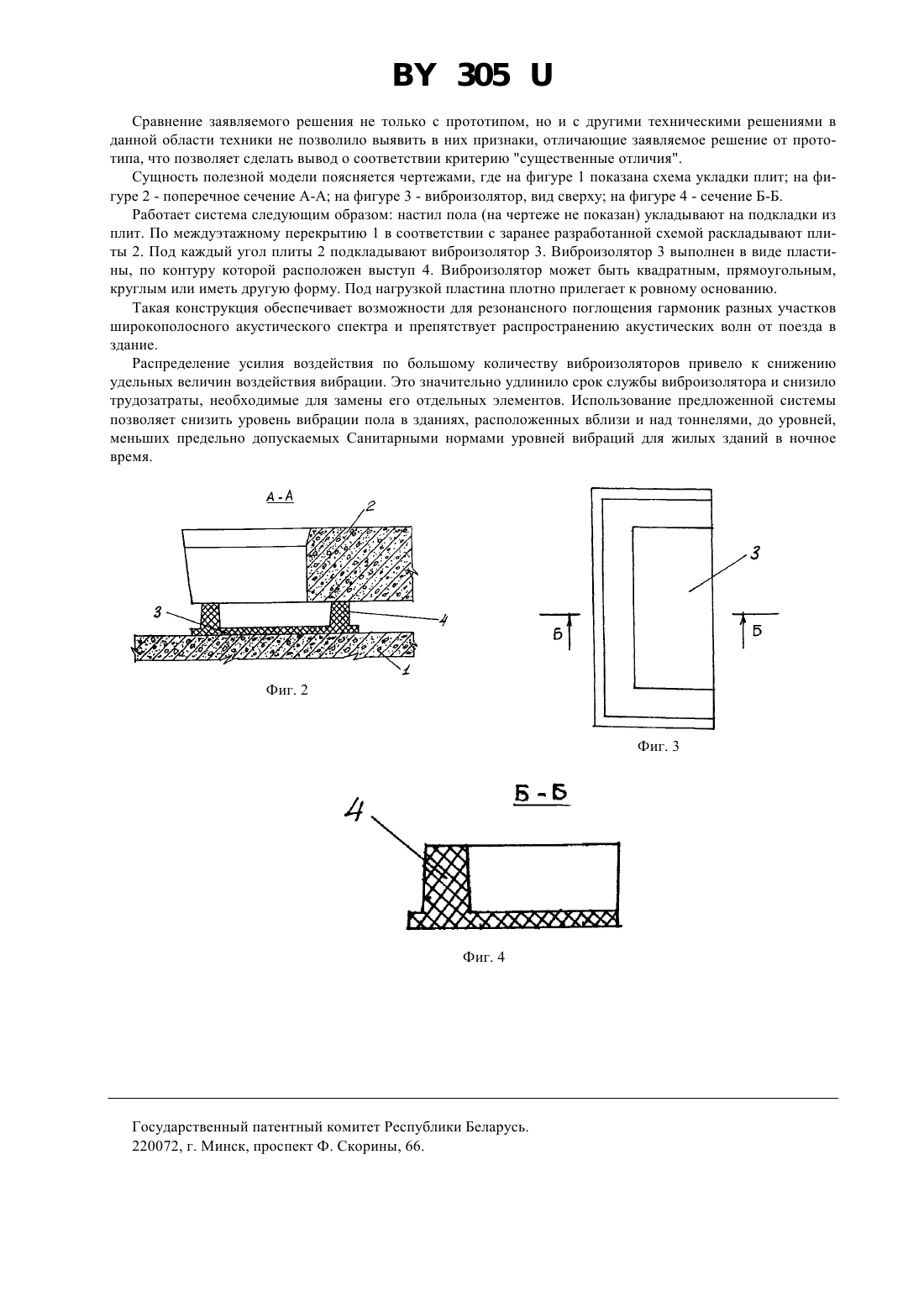

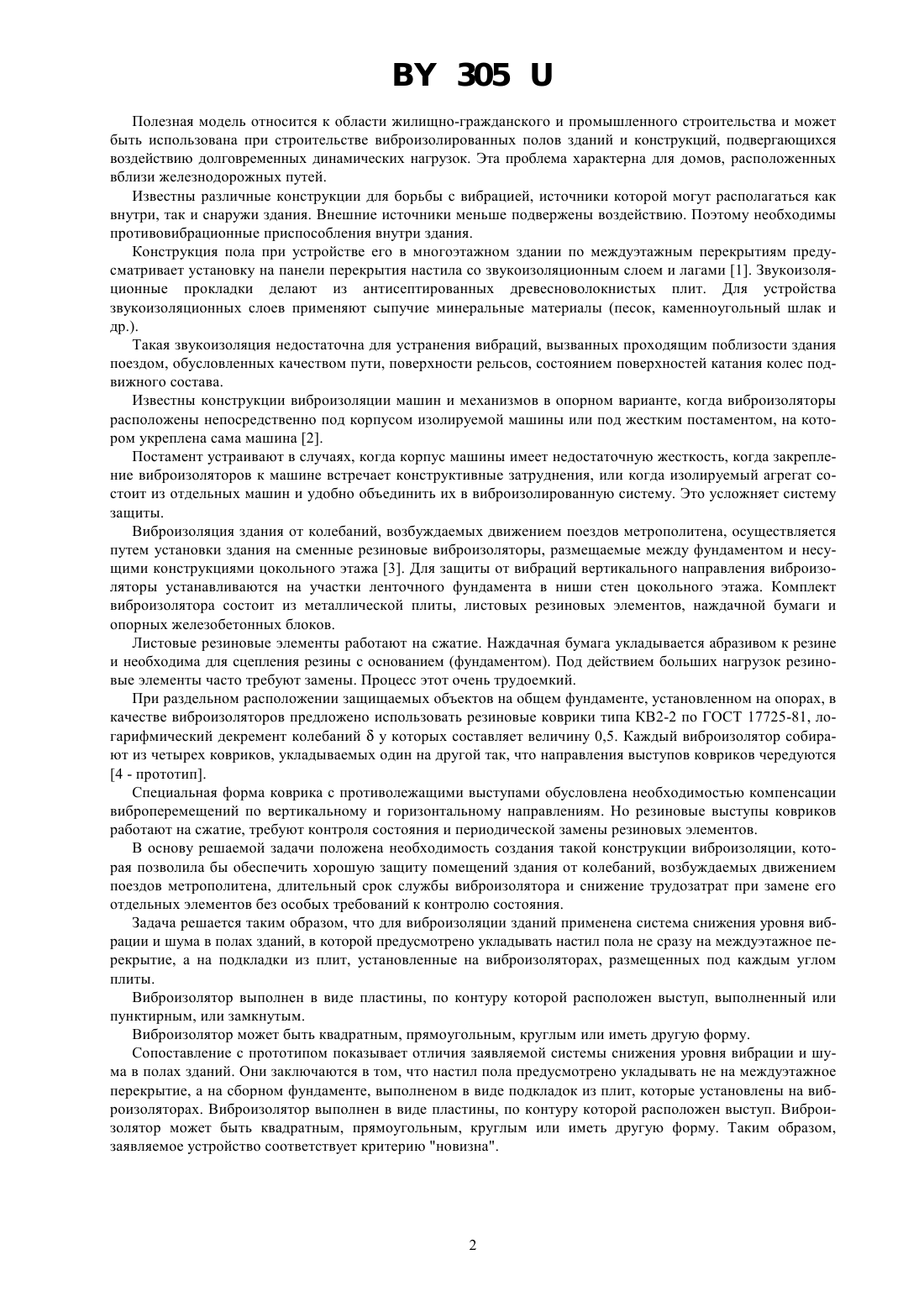

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ СИСТЕМА СНИЖЕНИЯ УРОВНЯ ВИБРАЦИИ И ШУМА В ПОЛАХ ЗДАНИЙ(71) Заявитель Открытое акционерное общество Минскметропроект(73) Патентообладатель Открытое акционерное общество Минскметропроект(57) 1. Система снижения уровня вибрации и шума в полах зданий, содержащая фундамент, размещенный на опорах с резиновыми виброизоляторами, отличающаяся тем, что пол настлан на сборном фундаменте, выполненом в виде подкладок из плит, установленных на междуэтажном перекрытии, а виброизолятор изготовлен в виде пластины, по контуру которой расположен выступ, при этом виброизоляторы размещены под углами плиты. 2. Система снижения уровня вибрации и шума в полах зданий по п. 1, отличающаяся тем, что виброизолятор выполнен квадратным или прямоугольным. 3. Система снижения уровня вибрации и шума в полах зданий по п. 1 или 2, отличающаяся тем, что выступ по контуру виброизолятора выполнен или пунктирным, или замкнутым.(56) 1. Тищенко И.И., Максимова О.М. Устройство полов. - М. Стройиздат, 1972. - С. 52-57. (Справочник по общестроительным работам). 2. Рекомендации по виброзащите несущих конструкций производственных зданий. ЦНИИСК им. Кучеренко В.А. - М., 1988. - С.7. 3. Рекомендации по виброзащите несущих конструкций производственных зданий. ЦНИИСК им. Кучеренко В.А. - М., 1988. - С. 142-150. 4. Рекомендации по виброзащите несущих конструкций производственных зданий. ЦНИИСК им. Кучеренко В.А. - М., 1988. - С. 190 (прототип). 305 Полезная модель относится к области жилищно-гражданского и промышленного строительства и может быть использована при строительстве виброизолированных полов зданий и конструкций, подвергающихся воздействию долговременных динамических нагрузок. Эта проблема характерна для домов, расположенных вблизи железнодорожных путей. Известны различные конструкции для борьбы с вибрацией, источники которой могут располагаться как внутри, так и снаружи здания. Внешние источники меньше подвержены воздействию. Поэтому необходимы противовибрационные приспособления внутри здания. Конструкция пола при устройстве его в многоэтажном здании по междуэтажным перекрытиям предусматривает установку на панели перекрытия настила со звукоизоляционным слоем и лагами 1. Звукоизоляционные прокладки делают из антисептированных древесноволокнистых плит. Для устройства звукоизоляционных слоев применяют сыпучие минеральные материалы (песок, каменноугольный шлак и др.). Такая звукоизоляция недостаточна для устранения вибраций, вызванных проходящим поблизости здания поездом, обусловленных качеством пути, поверхности рельсов, состоянием поверхностей катания колес подвижного состава. Известны конструкции виброизоляции машин и механизмов в опорном варианте, когда виброизоляторы расположены непосредственно под корпусом изолируемой машины или под жестким постаментом, на котором укреплена сама машина 2. Постамент устраивают в случаях, когда корпус машины имеет недостаточную жесткость, когда закрепление виброизоляторов к машине встречает конструктивные затруднения, или когда изолируемый агрегат состоит из отдельных машин и удобно объединить их в виброизолированную систему. Это усложняет систему защиты. Виброизоляция здания от колебаний, возбуждаемых движением поездов метрополитена, осуществляется путем установки здания на сменные резиновые виброизоляторы, размещаемые между фундаментом и несущими конструкциями цокольного этажа 3. Для защиты от вибраций вертикального направления виброизоляторы устанавливаются на участки ленточного фундамента в ниши стен цокольного этажа. Комплект виброизолятора состоит из металлической плиты, листовых резиновых элементов, наждачной бумаги и опорных железобетонных блоков. Листовые резиновые элементы работают на сжатие. Наждачная бумага укладывается абразивом к резине и необходима для сцепления резины с основанием (фундаментом). Под действием больших нагрузок резиновые элементы часто требуют замены. Процесс этот очень трудоемкий. При раздельном расположении защищаемых объектов на общем фундаменте, установленном на опорах, в качестве виброизоляторов предложено использовать резиновые коврики типа КВ 2-2 по ГОСТ 17725-81, логарифмический декремент колебанийу которых составляет величину 0,5. Каждый виброизолятор собирают из четырех ковриков, укладываемых один на другой так, что направления выступов ковриков чередуются 4 - прототип. Специальная форма коврика с противолежащими выступами обусловлена необходимостью компенсации виброперемещений по вертикальному и горизонтальному направлениям. Но резиновые выступы ковриков работают на сжатие, требуют контроля состояния и периодической замены резиновых элементов. В основу решаемой задачи положена необходимость создания такой конструкции виброизоляции, которая позволила бы обеспечить хорошую защиту помещений здания от колебаний, возбуждаемых движением поездов метрополитена, длительный срок службы виброизолятора и снижение трудозатрат при замене его отдельных элементов без особых требований к контролю состояния. Задача решается таким образом, что для виброизоляции зданий применена система снижения уровня вибрации и шума в полах зданий, в которой предусмотрено укладывать настил пола не сразу на междуэтажное перекрытие, а на подкладки из плит, установленные на виброизоляторах, размещенных под каждым углом плиты. Виброизолятор выполнен в виде пластины, по контуру которой расположен выступ, выполненный или пунктирным, или замкнутым. Виброизолятор может быть квадратным, прямоугольным, круглым или иметь другую форму. Сопоставление с прототипом показывает отличия заявляемой системы снижения уровня вибрации и шума в полах зданий. Они заключаются в том, что настил пола предусмотрено укладывать не на междуэтажное перекрытие, а на сборном фундаменте, выполненом в виде подкладок из плит, которые установлены на виброизоляторах. Виброизолятор выполнен в виде пластины, по контуру которой расположен выступ. Виброизолятор может быть квадратным, прямоугольным, круглым или иметь другую форму. Таким образом,заявляемое устройство соответствует критерию новизна. 305 Сравнение заявляемого решения не только с прототипом, но и с другими техническими решениями в данной области техники не позволило выявить в них признаки, отличающие заявляемое решение от прототипа, что позволяет сделать вывод о соответствии критерию существенные отличия. Сущность полезной модели поясняется чертежами, где на фигуре 1 показана схема укладки плит на фигуре 2 - поперечное сечение А-А на фигуре 3 - виброизолятор, вид сверху на фигуре 4 - сечение Б-Б. Работает система следующим образом настил пола (на чертеже не показан) укладывают на подкладки из плит. По междуэтажному перекрытию 1 в соответствии с заранее разработанной схемой раскладывают плиты 2. Под каждый угол плиты 2 подкладывают виброизолятор 3. Виброизолятор 3 выполнен в виде пластины, по контуру которой расположен выступ 4. Виброизолятор может быть квадратным, прямоугольным,круглым или иметь другую форму. Под нагрузкой пластина плотно прилегает к ровному основанию. Такая конструкция обеспечивает возможности для резонансного поглощения гармоник разных участков широкополосного акустического спектра и препятствует распространению акустических волн от поезда в здание. Распределение усилия воздействия по большому количеству виброизоляторов привело к снижению удельных величин воздействия вибрации. Это значительно удлинило срок службы виброизолятора и снизило трудозатраты, необходимые для замены его отдельных элементов. Использование предложенной системы позволяет снизить уровень вибрации пола в зданиях, расположенных вблизи и над тоннелями, до уровней,меньших предельно допускаемых Санитарными нормами уровней вибраций для жилых зданий в ночное время. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
