Устройство для механического опускания гробов

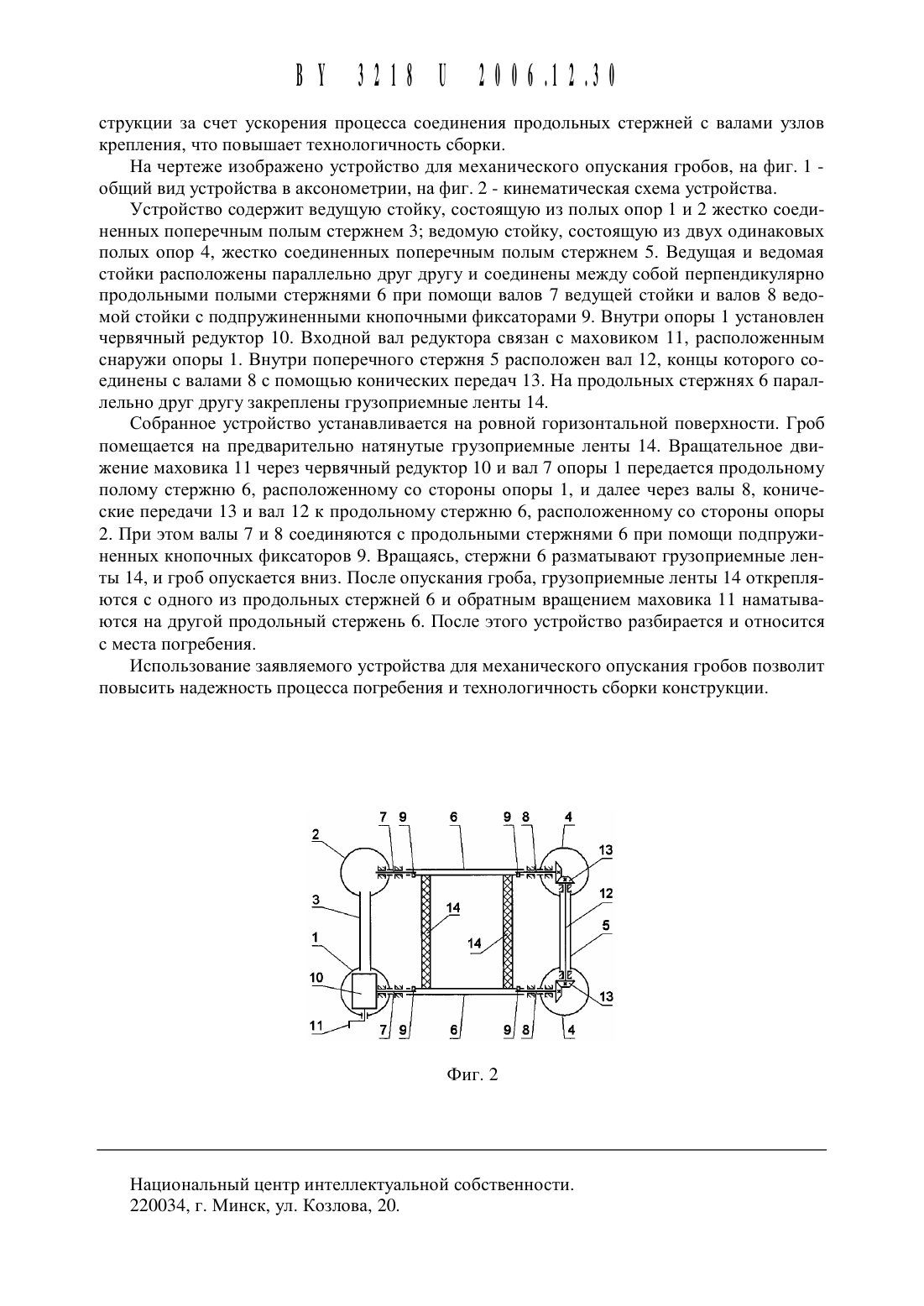

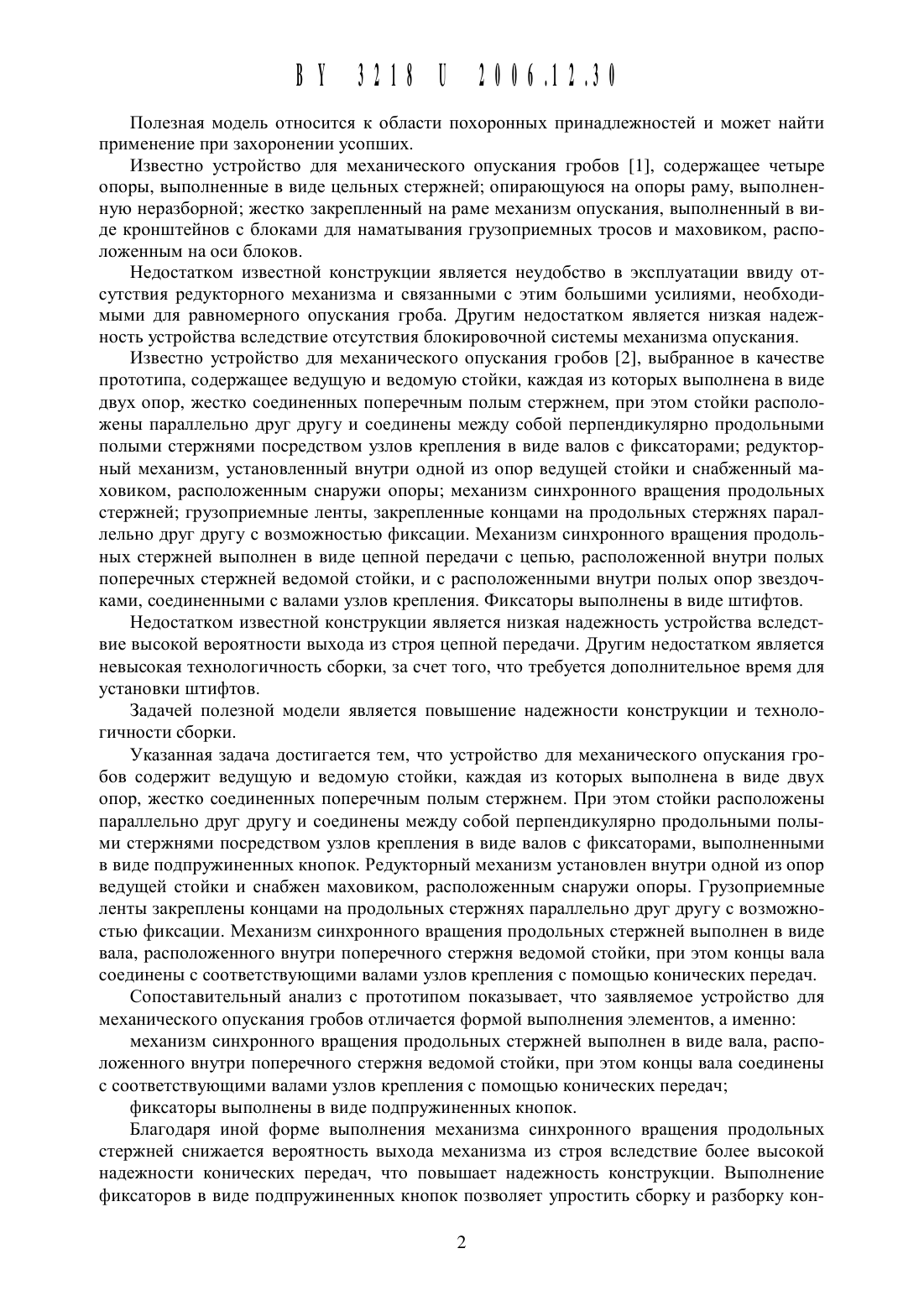

ПОЛЕЗНОЙ з, и МОДЕЛИК 4 в)2006.12.30 ЕАТЕНТУ (51)7 А 611 19100 НАЦИОНАЛЬНЫЙ цЕНтР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(54) УСТРОЙСТВО ДЛЯ МЕХАНИЧЕСКОГО ОПУСКАНИЯ ГРОБОВ(71) Заявители Башлачв Анатолий Энгельевич Лукашок Александр Николаевич Лукащок Николай Михайлович (ВУ)(72) Авторы Башлачв Анатолий Энгельевич Лукащок Александр Николаевич Лукащок Николай Михайлович (ВУ)(73) Патентообладатели Башлачв Анатолий Энгельевич Лукашок Александр Николаевич Лукащок Николай Михайлович (ВУ)Устройство для механического опускания гробов, содержащее ведущую и ведомую стойки, каждая из которых выполнена в виде двух опор, жестко соединенных поперечным полым стержнем, при этом стойки расположены параллельно друг другу и соединены между собой перпендикулярно продольными полыми стержнями посредством узлов крепления в виде валов с фиксаторами, редукторный механизм, установленный внутри одной из опор ведущей стойки и снабженный маховиком, расположенным снаружи опоры, механизм синхронного вращения продольных стержней, грузоприемнь 1 е ленты, закрепленные концами на продольных стержнях параллельно друг другу с возможностью фиксации, отличающееся тем, что механизм синхронного вращения продольных стержней выполнен в виде вала, расположенного внутри поперечного стержня ведомой стойки, при этом концы вала соединены с соответствующими валами узлов крепления с помощью конических передач, а фиксаторы выполнены в виде подпружиненных кнопок.(56) 1. Механизм для опускания гробов электрон. ресурс Тихая обитель - май 2006. - Ре жим доступа Ипр//у 1 а 1 г 1 п 1 а 1.с 11 а.г 11/ор 1151 а 11 а.шт. 2. Заявка на патент РФ а 2004128319, МПК 7 А 616 19/00, 2006.Полезная модель относится К области похоронных принадлежностей И может найти применение при захоронении усопших.Известно устройство для механического опускания гробов 1, содержащее Четыре опоры, выполненные в виде Цельных стержней опирающуюся на опоры раму, вь 1 полненную неразборной жестко закрепленный на раме механизм опускания, выполненный в виде кронщтейнов с блоками для намать 1 вания грузоприемнь 1 х тросов и маховиком, расположенным на оси блоков.Недостатком известной конструкции является неудобство в эксплуатации ввиду отсутствия редукторного механизма и связанными с этим большими усилиями, необходимыми для равномерного опускания гроба. Другим недостатком является низкая надежность устройства вследствие отсутствия блокировочной системы механизма опускания.Известно устройство для механического опускания гробов 2, выбранное в качестве прототипа, содержащее ведущую и ведомую стойки, каждая из которых выполнена в виде двух опор, жестко соединенных поперечным полым стержнем, при этом стойки расположены параллельно друг другу и соединены между собой перпендикулярно продольными полыми стержнями посредством узлов крепления в виде валов с фиксаторами редукторный механизм, установленный внутри одной из опор ведущей стойки и снабженный маховиком, расположенным снаружи опоры механизм синхронного вращения продольных стержней грузоприемные ленты, закрепленные концами на продольных стержнях параллельно друг другу с возможностью фиксации. Механизм синхронного вращения продольных стержней выполнен в виде цепной передачи с цепью, расположенной внутри полых поперечных стержней ведомой стойки, и с расположенными внутри полых опор звездочками, соединенными с валами узлов крепления. Фиксаторы выполнены в виде щтифтов.Недостатком известной конструкции является низкая надежность устройства вследствие высокой вероятности выхода из строя цепной передачи. Другим недостатком является невысокая технологичность сборки, за счет того, что требуется дополнительное время для установки щтифтов.Задачей полезной модели является повыщение надежности конструкции и технологичности сборки.Указанная задача достигается тем, что устройство для механического опускания гробов содержит ведущую и ведомую стойки, каждая из которых выполнена в виде двух опор, жестко соединенных поперечным полым стержнем. При этом стойки расположены параллельно друг другу и соединены между собой перпендикулярно продольными поль 1 ми стержнями посредством узлов крепления в виде валов с фиксаторами, выполненными в виде подпружиненных кнопок. Редукторный механизм установлен внутри одной из опор ведущей стойки и снабжен маховиком, расположенным снаружи опоры. Грузоприемные ленты закреплены концами на продольных стержнях параллельно друг другу с возможностью фиксации. Механизм синхронного вращения продольных стержней выполнен в виде вала, расположенного внутри поперечного стержня ведомой стойки, при этом концы вала соединены с соответствующими валами узлов крепления с помощью конических передач.Сопоставительный анализ с прототипом показывает, что заявляемое устройство для механического опускания гробов отличается формой выполнения элементов, а именномеханизм синхронного вращения продольных стержней выполнен в виде вала, расположенного внутри поперечного стержня ведомой стойки, при этом концы вала соединены с соответствующими валами узлов крепления с помощью конических передачБлагодаря иной форме выполнения механизма синхронного вращения продольных стержней снижается вероятность выхода механизма из строя вследствие более высокой надежности конических передач, что повыщает надежность конструкции. Выполнение фиксаторов в виде подпружиненных кнопок позволяет упростить сборку и разборку кон 2струкции за счет ускорения процесса соединения продольных стержней с валами узлов крепления, что повышает технологичность сборки.На чертеже изображено устройство для механического опускания гробов, на фиг. 1 общий вид устройства в аксонометрии, на фиг. 2 - кинематическая схема устройства.Устройство содержит ведущую стойку, состоящую из полых опор 1 и 2 жестко соединенных поперечным полым стержнем 3 ведомую стойку, состоящую из двух одинаковых полых опор 4, жестко соединенных поперечным полым стержнем 5. Ведущая и ведомая стойки расположены параллельно друг другу и соединены между собой перпендикулярно продольными полыми стержнями 6 при помощи валов 7 ведущей стойки и валов 8 ведомой стойки с подпружиненными кнопочными фиксаторами 9. Внутри опоры 1 установлен червячный редуктор 10. Входной вал редуктора связан с маховиком 11, расположенным снаружи опоры 1. Внутри поперечного стержня 5 расположен вал 12, концы которого соединены с валами 8 с помощью конических передач 13. На продольных стержнях 6 параллельно друг другу закреплены грузоприемные ленты 14.Собранное устройство устанавливается на ровной горизонтальной поверхности. Гроб помещается на предварительно натянутые грузоприемные ленты 14. Вращательное движение маховика 11 через червячный редуктор 10 и вал 7 опоры 1 передается продольному полому стержню 6, расположенному со стороны опоры 1, и далее через валы 8, конические передачи 13 и вал 12 к продольному стержню 6, расположенному со стороны опоры 2. При этом валы 7 и 8 соединяются с продольными стержнями 6 при помощи подпружиненнь 1 х кнопочных фиксаторов 9. Вращаясь, стержни 6 разматывают грузоприемные ленты 14, и гроб опускается вниз. После опускания гроба, грузоприемные ленты 14 открепляются с одного из продольных стержней 6 и обратным вращением маховика 11 намать 1 ваются на другой продольный стержень 6. После этого устройство разбирается и относится с места погребения.Использование заявляемого устройства для механического опускания гробов позволит повысить надежность процесса погребения и технологичность сборки конструкции.Национальный Центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
