Установка для термофиксации и сушки обуви
Номер патента: U 3272
Опубликовано: 30.12.2006
Авторы: Щеглов Сергей Анатольевич, Макаренко Елена Францевна, Ольшанский Валерий Иосифович, Угольников Александр Александрович
Текст

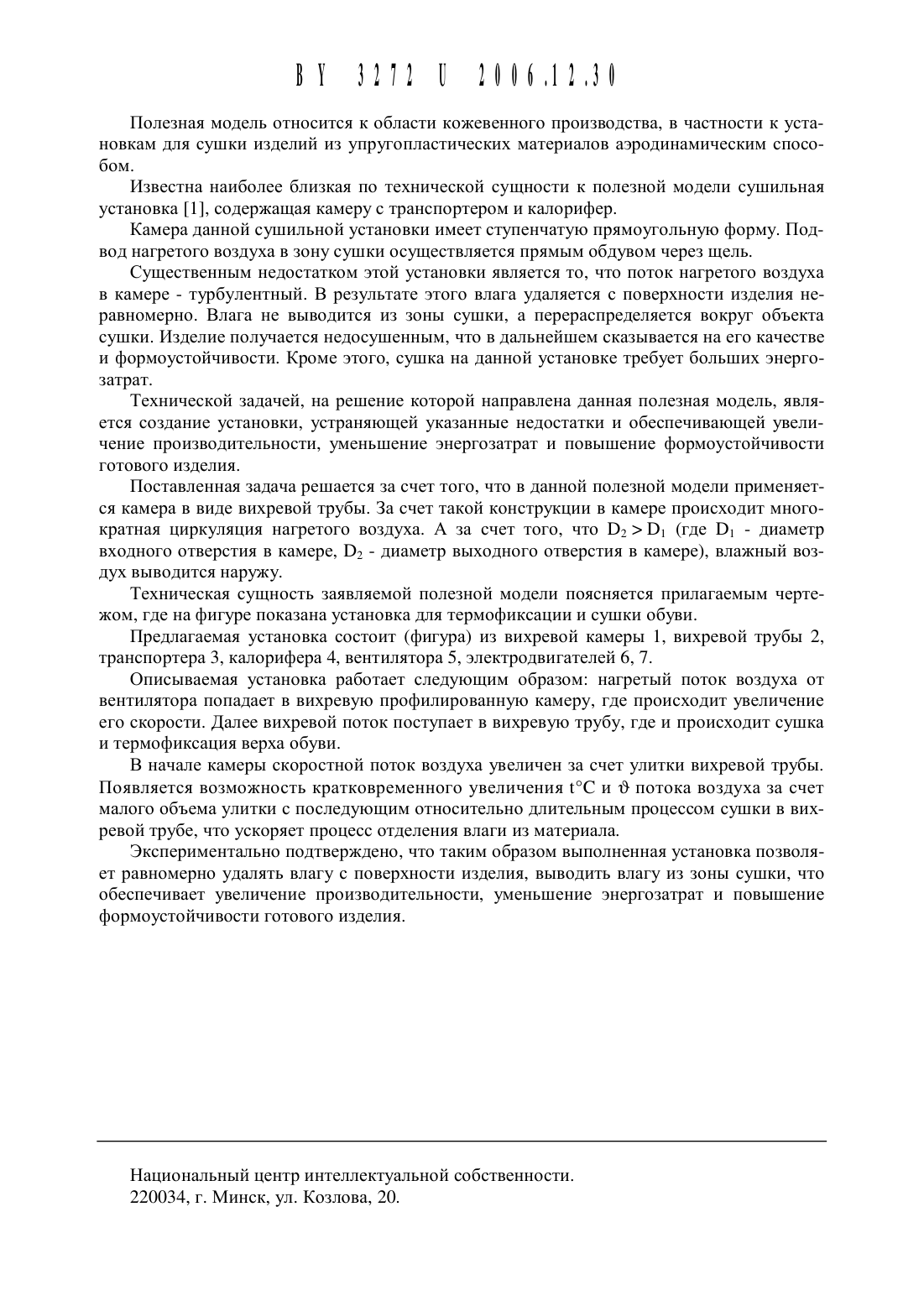

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ к ПАТЕНТУ(54) УСТАНОВКА ДЛЯ ТЕРМОФИКСАЦИИ И СУШКИ ОБУВИ(71) Заявитель Учреждение образования Витебский государственный технологический университет (ВУ)(72) Авторы Макаренко Елена Францевна Щеглов Сергей Анатольевич Угольников Александр Александрович Ольшанский Валерий Иосифович (ВУ)(73) Патентообладатель Учреждение образования Витебский государственный технологический университет (ВУ)Установка для термофиксаЦии и сушки обуви, содержащая сушильную камеру с транспортером и калорифер, отличающаяся тем, что сушильная камера выполнена в виде профилированной вихревой камеры и вихревой трубы, выходное отверстие которой больше входного отверстия камеры.1. Создать высокоэффективную установку проходного типа для скоростной сушки обуви Отчет о НИРГБ 2005-г/б-326 Не ГР 20042283 / УО ВГТУ. Руководитель Ольшанский В.И., исполнители Ольшанский А.И. и др.. - Витебск, 2005. - 60 с.Полезная модель относится К области кожевенного производства, в частности К установкам для сушки изделий из упругопластических материалов аэродинамическим способом.Известна наиболее близкая по технической сущности к полезной модели сушильная установка 1, содержащая камеру с транспортером и калорифер.Камера данной сушильной установки имеет ступенчатую прямоугольную форму. Подвод нагретого воздуха в зону су 1 Цки осуществляется прямым обдувом через щель.Существенным недостатком этой установки является то, что поток нагретого воздуха в камере - турбулентный. В результате этого влага удаляется с поверхности изделия неравномерно. Влага не выводится из зоны сушки, а перераспределяется вокруг объекта сушки. Изделие получается недосушенным, что в дальнейшем сказывается на его качестве и формоустойчивости. Кроме этого, сушка на данной установке требует больших энергозатрат.Технической задачей, на решение которой направлена данная полезная модель, является создание установки, устраняющей указанные недостатки и обеспечивающей увеличение производительности, уменьшение энергозатрат и повышение формоустойчивости готового изделия.Поставленная задача решается за счет того, что в данной полезной модели применяется камера в виде вихревой трубы. За счет такой конструкции в камере происходит многократная циркуляция нагретого воздуха. А за счет того, что В 1 Э 1 (где 131 - диаметр входного отверстия в камере, 132 - диаметр выходного отверстия в камере), влажный воздух выводится наружу.Техническая сущность заявляемой полезной модели поясняется прилагаемым чертежом, где на фигуре показана установка для термофиксации и сушки обуви.Предлагаемая установка состоит (фигура) из вихревой камеры 1, вихревой трубы 2,транспортера 3, калорифера 4, вентилятора 5, электродвигателей 6, 7.Описываемая установка работает следующим образом нагретый поток воздуха от вентилятора попадает в вихревую профилированную камеру, где происходит увеличение его скорости. Далее вихревой поток поступает в вихревую трубу, где и происходит сушка и термофиксация верха обуви.В начале камеры скоростной поток воздуха увеличен за счет улитки вихревой трубы. Появляется возможность кратковременного увеличения гС и 19 потока воздуха за счет малого объема улитки с последующим относительно длительным процессом сушки в вихревой трубе, что ускоряет процесс отделения влаги из материала.Экспериментально подтверждено, что таким образом выполненная установка позволяет равномерно удалять влагу с поверхности изделия, выводить влагу из зоны сушки, что обеспечивает увеличение производительности, уменьшение энергозатрат и повышение формоустойчивости готового изделия.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
МПК / Метки
МПК: A43D 95/10
Метки: термофиксации, сушки, обуви, установка
