Машина для предварительной очистки зерна

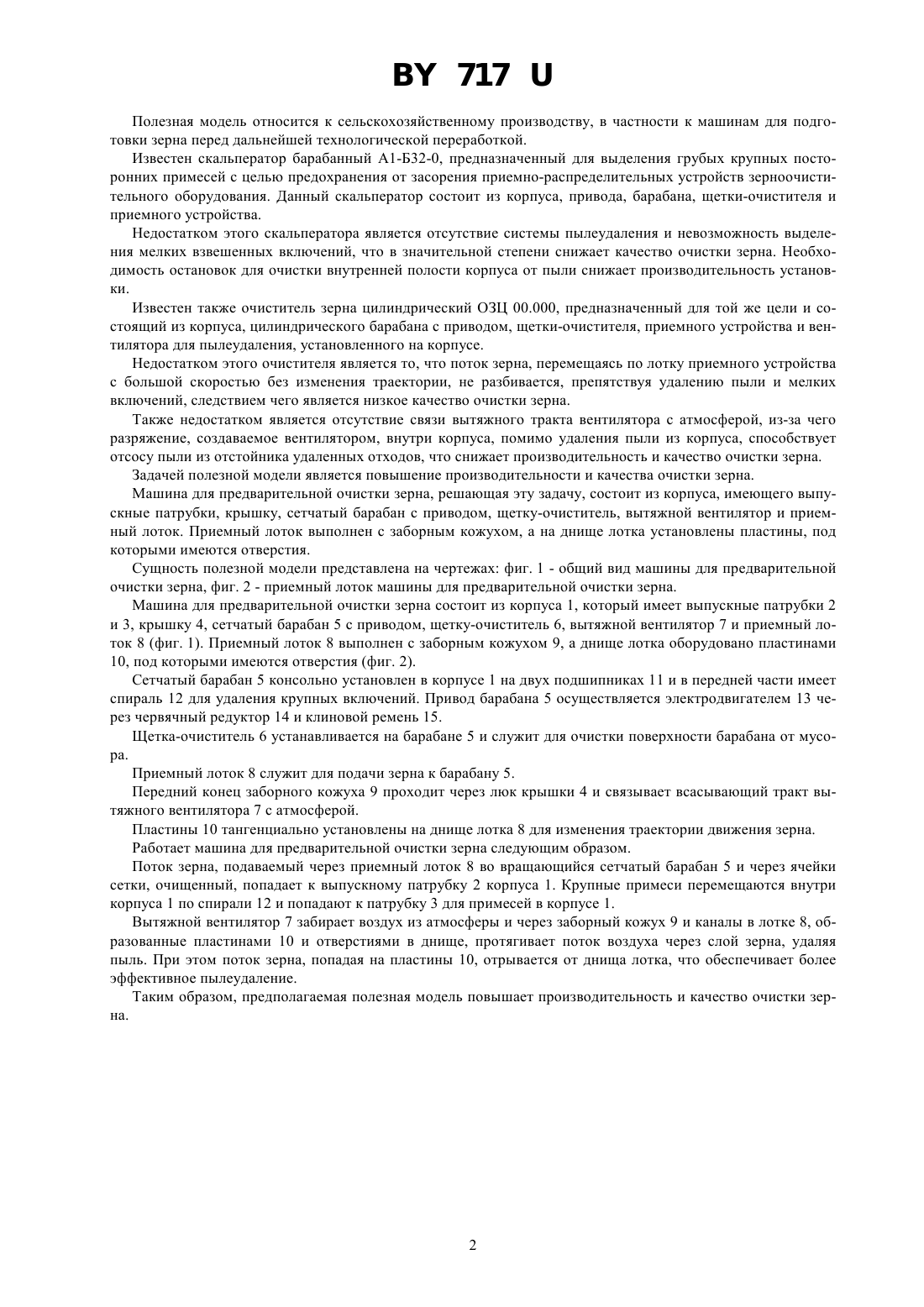

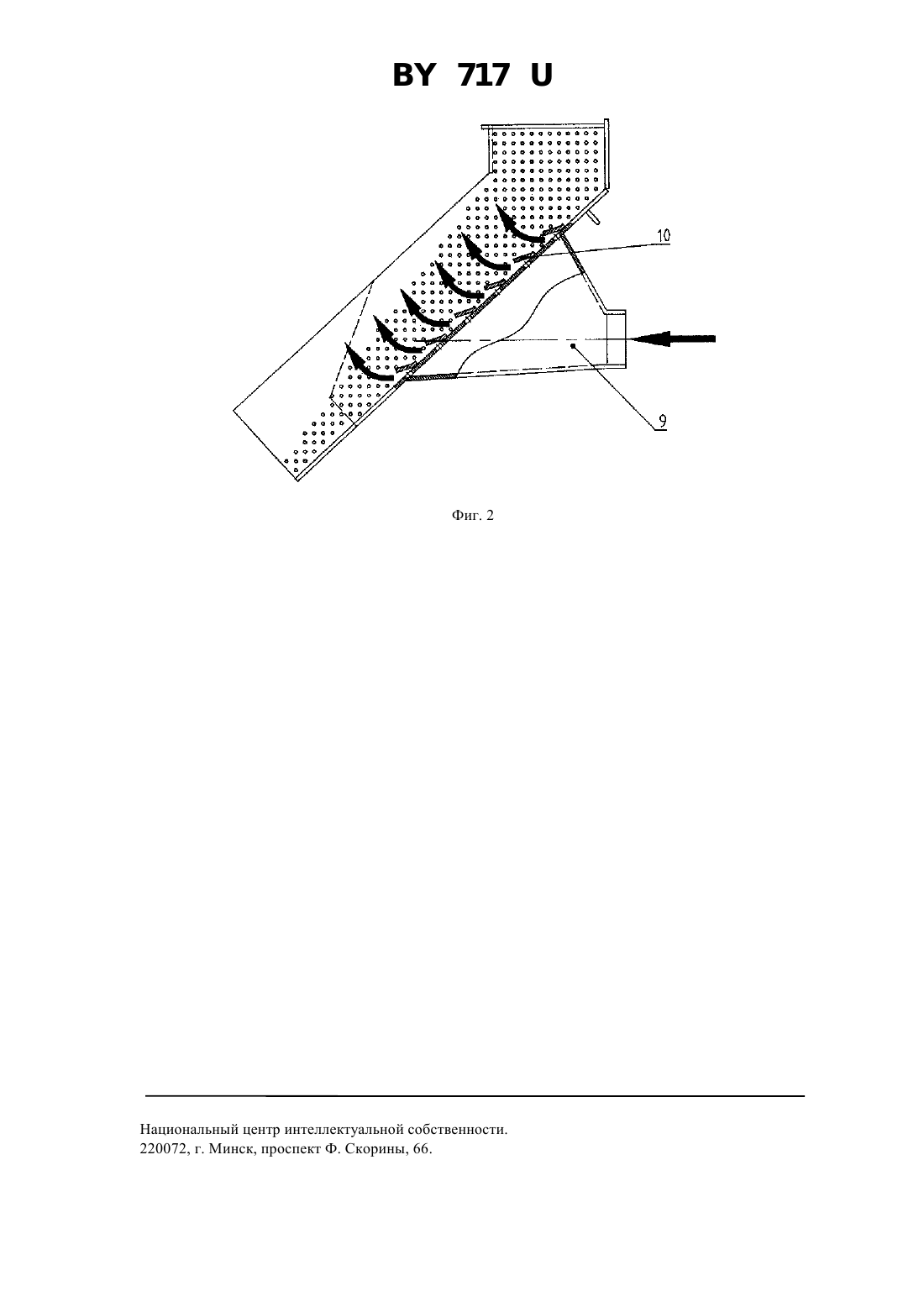

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МАШИНА ДЛЯ ПРЕДВАРИТЕЛЬНОЙ ОЧИСТКИ ЗЕРНА(71) Заявитель Открытое акционерное общество Амкодор-Ударник(73) Патентообладатель Открытое акционерное общество Амкодор-Ударник(57) Машина для предварительной очистки зерна, содержащая корпус, выпускные патрубки, крышку, сетчатый барабан с приводом, щетку-очиститель, вытяжной вентилятор и приемный лоток, отличающаяся тем,что приемный лоток выполнен с заборным кожухом, передний конец которого проходит через люк крышки,связывая всасывающий тракт вытяжного вентилятора с атмосферой, а на днище лотка установлены пластины, под которыми имеются отверстия.(56) 1. Машины, оборудование, приборы и средства автоматизации для перерабатывающих отраслей АПК. Каталог. Т. . - Ч. 2. - М. 1990. 2. Очиститель зерна центробежный ОЗЦ.00.000. Паспорт. - Мн. БелНИИМСХ, 1998. 717 Полезная модель относится к сельскохозяйственному производству, в частности к машинам для подготовки зерна перед дальнейшей технологической переработкой. Известен скальператор барабанный А 1-Б 32-0, предназначенный для выделения грубых крупных посторонних примесей с целью предохранения от засорения приемно-распределительных устройств зерноочистительного оборудования. Данный скальператор состоит из корпуса, привода, барабана, щетки-очистителя и приемного устройства. Недостатком этого скальператора является отсутствие системы пылеудаления и невозможность выделения мелких взвешенных включений, что в значительной степени снижает качество очистки зерна. Необходимость остановок для очистки внутренней полости корпуса от пыли снижает производительность установки. Известен также очиститель зерна цилиндрический ОЗЦ 00.000, предназначенный для той же цели и состоящий из корпуса, цилиндрического барабана с приводом, щетки-очистителя, приемного устройства и вентилятора для пылеудаления, установленного на корпусе. Недостатком этого очистителя является то, что поток зерна, перемещаясь по лотку приемного устройства с большой скоростью без изменения траектории, не разбивается, препятствуя удалению пыли и мелких включений, следствием чего является низкое качество очистки зерна. Также недостатком является отсутствие связи вытяжного тракта вентилятора с атмосферой, из-за чего разряжение, создаваемое вентилятором, внутри корпуса, помимо удаления пыли из корпуса, способствует отсосу пыли из отстойника удаленных отходов, что снижает производительность и качество очистки зерна. Задачей полезной модели является повышение производительности и качества очистки зерна. Машина для предварительной очистки зерна, решающая эту задачу, состоит из корпуса, имеющего выпускные патрубки, крышку, сетчатый барабан с приводом, щетку-очиститель, вытяжной вентилятор и приемный лоток. Приемный лоток выполнен с заборным кожухом, а на днище лотка установлены пластины, под которыми имеются отверстия. Сущность полезной модели представлена на чертежах фиг. 1 - общий вид машины для предварительной очистки зерна, фиг. 2 - приемный лоток машины для предварительной очистки зерна. Машина для предварительной очистки зерна состоит из корпуса 1, который имеет выпускные патрубки 2 и 3, крышку 4, сетчатый барабан 5 с приводом, щетку-очиститель 6, вытяжной вентилятор 7 и приемный лоток 8 (фиг. 1). Приемный лоток 8 выполнен с заборным кожухом 9, а днище лотка оборудовано пластинами 10, под которыми имеются отверстия (фиг. 2). Сетчатый барабан 5 консольно установлен в корпусе 1 на двух подшипниках 11 и в передней части имеет спираль 12 для удаления крупных включений. Привод барабана 5 осуществляется электродвигателем 13 через червячный редуктор 14 и клиновой ремень 15. Щетка-очиститель 6 устанавливается на барабане 5 и служит для очистки поверхности барабана от мусора. Приемный лоток 8 служит для подачи зерна к барабану 5. Передний конец заборного кожуха 9 проходит через люк крышки 4 и связывает всасывающий тракт вытяжного вентилятора 7 с атмосферой. Пластины 10 тангенциально установлены на днище лотка 8 для изменения траектории движения зерна. Работает машина для предварительной очистки зерна следующим образом. Поток зерна, подаваемый через приемный лоток 8 во вращающийся сетчатый барабан 5 и через ячейки сетки, очищенный, попадает к выпускному патрубку 2 корпуса 1. Крупные примеси перемещаются внутри корпуса 1 по спирали 12 и попадают к патрубку 3 для примесей в корпусе 1. Вытяжной вентилятор 7 забирает воздух из атмосферы и через заборный кожух 9 и каналы в лотке 8, образованные пластинами 10 и отверстиями в днище, протягивает поток воздуха через слой зерна, удаляя пыль. При этом поток зерна, попадая на пластины 10, отрывается от днища лотка, что обеспечивает более эффективное пылеудаление. Таким образом, предполагаемая полезная модель повышает производительность и качество очистки зерна. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
