Верньерное устройство

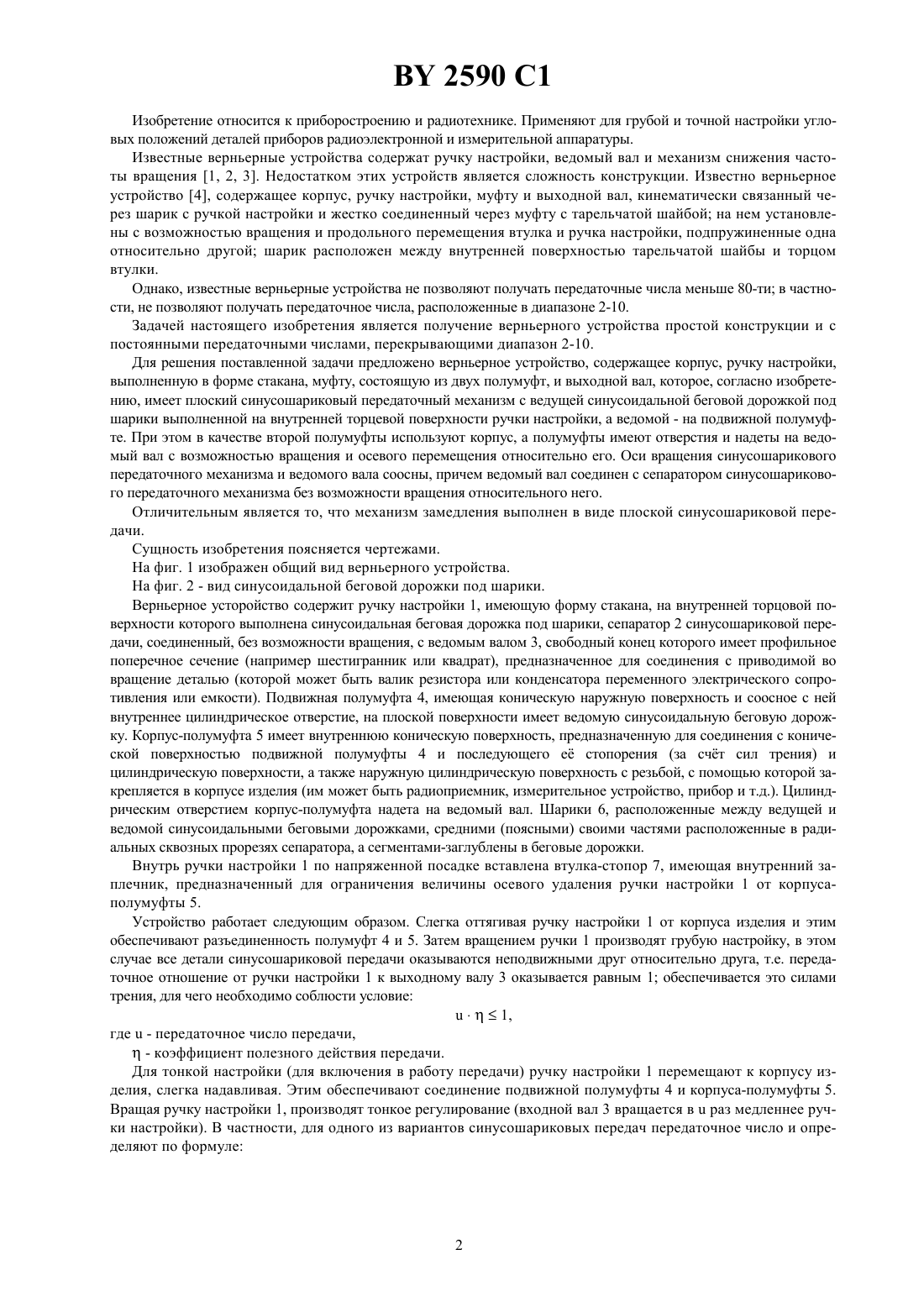

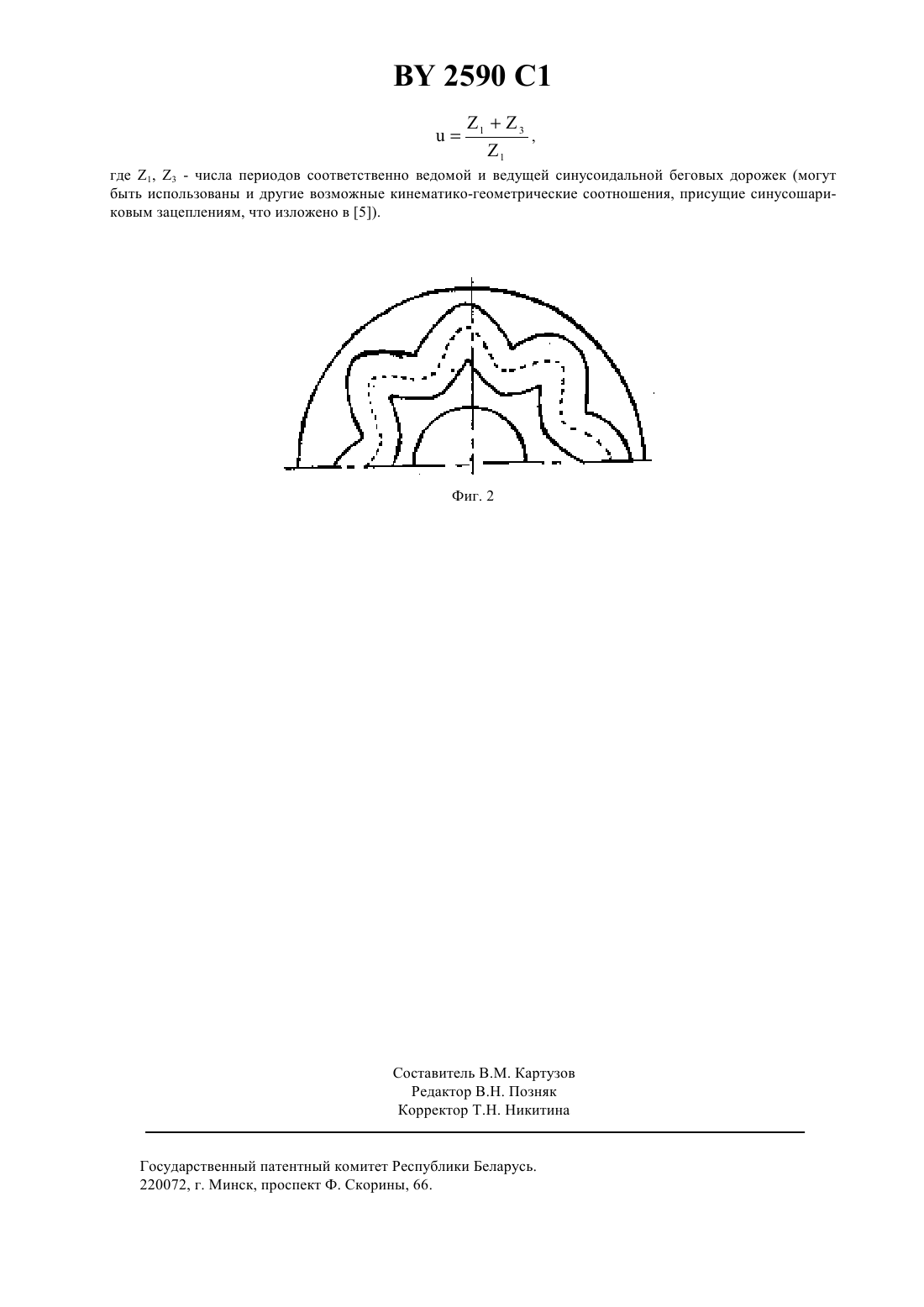

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Могилевский машиностроительный институт(73) Патентообладатель Могилевский машиностроительный институт(57) 1. Верньерное устройство, содержащее корпус, выполненную в форме стакана ручку настройки, и размещенные внутри ее механизм замедления и соосный выходной вал с установленной на нем втулкой, тличающеея тем, что механизм замедления выполнен в виде плоской синусошариковой передачи, сепаратор с шариками которой жестко смонтирован на выходном валу, а дорожки под шарики выполнены на торцовых противолежащих поверхностях ручки настройки и втулки, при этом корпус и втулка установлены на выходном валу с возможностью осевого перемещения, внутренняя поверхность корпуса и наружная поверхность втулки выполнены конусными, а на ручке выполнен заплечик для ограничения ее осевого перемещения относительно корпуса. 2. Верньерное устройство по п.1, отличающееся тем, что использована синусошариковая передача,удовлетворяющая условию 1, где- передаточное число передачи, - коэффициент полезного действия. 2590 1 Изобретение относится к приборостроению и радиотехнике. Применяют для грубой и точной настройки угловых положений деталей приборов радиоэлектронной и измерительной аппаратуры. Известные верньерные устройства содержат ручку настройки, ведомый вал и механизм снижения частоты вращения 1, 2, 3. Недостатком этих устройств является сложность конструкции. Известно верньерное устройство 4, содержащее корпус, ручку настройки, муфту и выходной вал, кинематически связанный через шарик с ручкой настройки и жестко соединенный через муфту с тарельчатой шайбой на нем установлены с возможностью вращения и продольного перемещения втулка и ручка настройки, подпружиненные одна относительно другой шарик расположен между внутренней поверхностью тарельчатой шайбы и торцом втулки. Однако, известные верньерные устройства не позволяют получать передаточные числа меньше 80-ти в частности, не позволяют получать передаточное числа, расположенные в диапазоне 2-10. Задачей настоящего изобретения является получение верньерного устройства простой конструкции и с постоянными передаточными числами, перекрывающими диапазон 2-10. Для решения поставленной задачи предложено верньерное устройство, содержащее корпус, ручку настройки,выполненную в форме стакана, муфту, состоящую из двух полумуфт, и выходной вал, которое, согласно изобретению, имеет плоский синусошариковый передаточный механизм с ведущей синусоидальной беговой дорожкой под шарики выполненной на внутренней торцевой поверхности ручки настройки, а ведомой - на подвижной полумуфте. При этом в качестве второй полумуфты используют корпус, а полумуфты имеют отверстия и надеты на ведомый вал с возможностью вращения и осевого перемещения относительно его. Оси вращения синусошарикового передаточного механизма и ведомого вала соосны, причем ведомый вал соединен с сепаратором синусошарикового передаточного механизма без возможности вращения относительного него. Отличительным является то, что механизм замедления выполнен в виде плоской синусошариковой передачи. Сущность изобретения поясняется чертежами. На фиг. 1 изображен общий вид верньерного устройства. На фиг. 2 - вид синусоидальной беговой дорожки под шарики. Верньерное усторойство содержит ручку настройки 1, имеющую форму стакана, на внутренней торцовой поверхности которого выполнена синусоидальная беговая дорожка под шарики, сепаратор 2 синусошариковой передачи, соединенный, без возможности вращения, с ведомым валом 3, свободный конец которого имеет профильное поперечное сечение (например шестигранник или квадрат), предназначенное для соединения с приводимой во вращение деталью (которой может быть валик резистора или конденсатора переменного электрического сопротивления или емкости). Подвижная полумуфта 4, имеющая коническую наружную поверхность и соосное с ней внутреннее цилиндрическое отверстие, на плоской поверхности имеет ведомую синусоидальную беговую дорожку. Корпус-полумуфта 5 имеет внутреннюю коническую поверхность, предназначенную для соединения с конической поверхностью подвижной полумуфты 4 и последующего е стопорения (за счт сил трения) и цилиндрическую поверхности, а также наружную цилиндрическую поверхность с резьбой, с помощью которой закрепляется в корпусе изделия (им может быть радиоприемник, измерительное устройство, прибор и т.д.). Цилиндрическим отверстием корпус-полумуфта надета на ведомый вал. Шарики 6, расположенные между ведущей и ведомой синусоидальными беговыми дорожками, средними (поясными) своими частями расположенные в радиальных сквозных прорезях сепаратора, а сегментами-заглублены в беговые дорожки. Внутрь ручки настройки 1 по напряженной посадке вставлена втулка-стопор 7, имеющая внутренний заплечник, предназначенный для ограничения величины осевого удаления ручки настройки 1 от корпусаполумуфты 5. Устройство работает следующим образом. Слегка оттягивая ручку настройки 1 от корпуса изделия и этим обеспечивают разъединенность полумуфт 4 и 5. Затем вращением ручки 1 производят грубую настройку, в этом случае все детали синусошариковой передачи оказываются неподвижными друг относительно друга, т.е. передаточное отношение от ручки настройки 1 к выходному валу 3 оказывается равным 1 обеспечивается это силами трения, для чего необходимо соблюсти условие 1,где- передаточное число передачи, - коэффициент полезного действия передачи. Для тонкой настройки (для включения в работу передачи) ручку настройки 1 перемещают к корпусу изделия, слегка надавливая. Этим обеспечивают соединение подвижной полумуфты 4 и корпуса-полумуфты 5. Вращая ручку настройки 1, производят тонкое регулирование (входной вал 3 вращается враз медленнее ручки настройки). В частности, для одного из вариантов синусошариковых передач передаточное число и определяют по формуле где 1, 3 - числа периодов соответственно ведомой и ведущей синусоидальной беговых дорожек (могут быть использованы и другие возможные кинематико-геометрические соотношения, присущие синусошариковым зацеплениям, что изложено в 5). Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
