Карусель

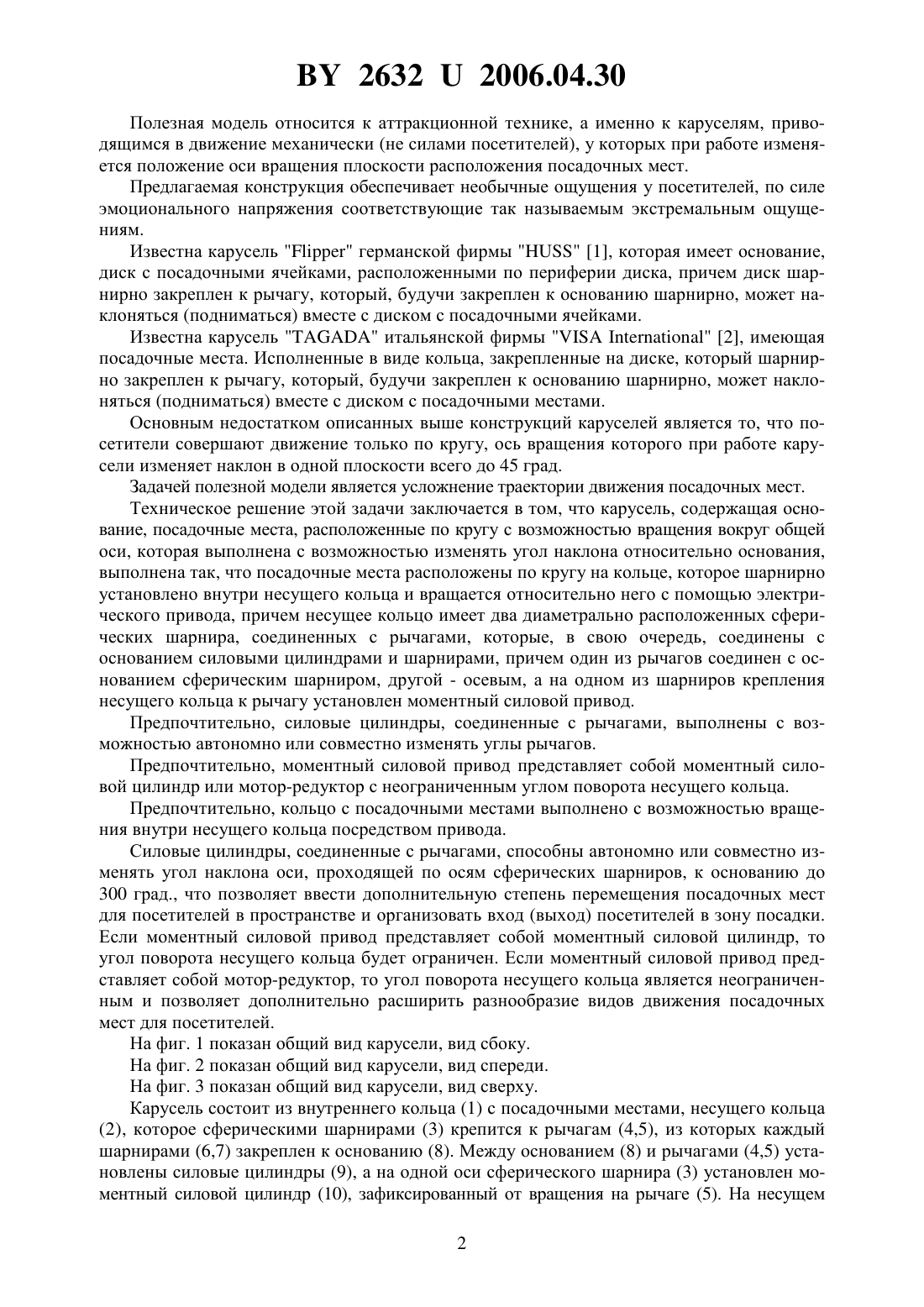

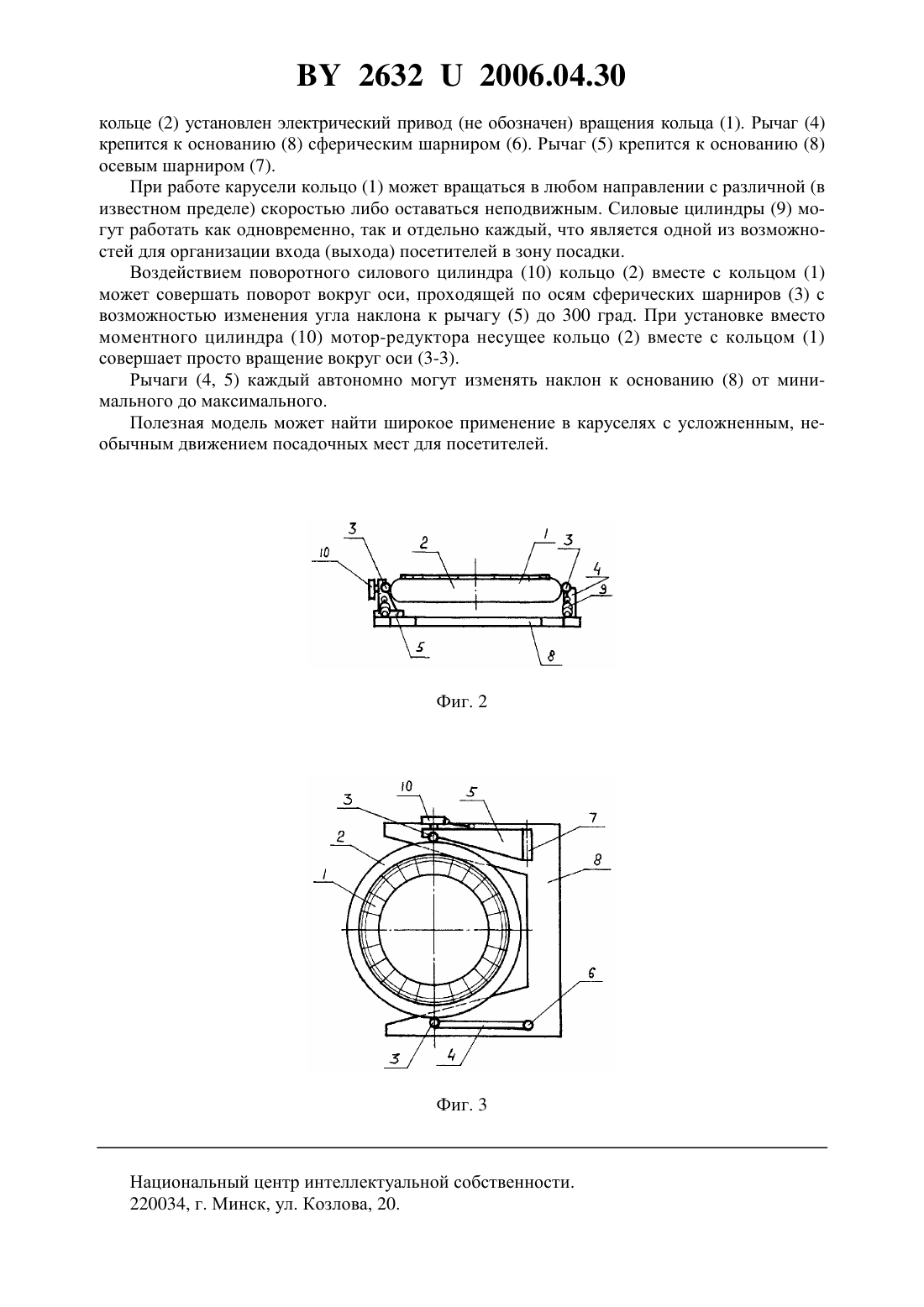

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Лихачев Александр Васильевич(72) Автор Лихачев Александр Васильевич(73) Патентообладатель Лихачев Александр Васильевич(57) 1. Карусель, содержащая основание, посадочные места, расположенные по кругу с возможностью вращения вокруг общей оси, которая может изменять угол наклона относительно основания, отличающаяся тем, что посадочные места расположены по кругу на кольце, которое шарнирно установлено внутри несущего кольца и вращается относительно него с помощью электрического привода, причем несущее кольцо имеет два диаметрально расположенных сферических шарнира, соединенных с рычагами, которые, в свою очередь, соединены с основанием силовыми цилиндрами и шарнирами, причем один из рычагов соединен с основанием сферическим шарниром, другой - осевым, а на одном из шарниров крепления несущего кольца к рычагу установлен моментный силовой привод. 2. Карусель по п. 1, отличающаяся тем, что силовые цилиндры, соединенные с рычагами, выполнены с возможностью автономно или совместно изменять углы рычагов. 3. Карусель по п. 1, отличающаяся тем, что моментный силовой привод представляет собой моментный силовой цилиндр. 4. Карусель по п. 1, отличающаяся тем, что моментный силовой привод представляет собой мотор-редуктор с неограниченным углом поворота несущего кольца. 5. Карусель по п. 1, отличающаяся тем, что кольцо с посадочными местами выполнено с возможностью вращения внутри несущего кольца посредством привода.(56) 1. Проспект германской фирмы , 1997. 2. Проспект итальянской фирмы, 2000. 26322006.04.30 Полезная модель относится к аттракционной технике, а именно к каруселям, приводящимся в движение механически (не силами посетителей), у которых при работе изменяется положение оси вращения плоскости расположения посадочных мест. Предлагаемая конструкция обеспечивает необычные ощущения у посетителей, по силе эмоционального напряжения соответствующие так называемым экстремальным ощущениям. Известна карусельгерманской фирмы 1, которая имеет основание,диск с посадочными ячейками, расположенными по периферии диска, причем диск шарнирно закреплен к рычагу, который, будучи закреплен к основанию шарнирно, может наклоняться (подниматься) вместе с диском с посадочными ячейками. Известна карусельитальянской фирмы 2, имеющая посадочные места. Исполненные в виде кольца, закрепленные на диске, который шарнирно закреплен к рычагу, который, будучи закреплен к основанию шарнирно, может наклоняться (подниматься) вместе с диском с посадочными местами. Основным недостатком описанных выше конструкций каруселей является то, что посетители совершают движение только по кругу, ось вращения которого при работе карусели изменяет наклон в одной плоскости всего до 45 град. Задачей полезной модели является усложнение траектории движения посадочных мест. Техническое решение этой задачи заключается в том, что карусель, содержащая основание, посадочные места, расположенные по кругу с возможностью вращения вокруг общей оси, которая выполнена с возможностью изменять угол наклона относительно основания,выполнена так, что посадочные места расположены по кругу на кольце, которое шарнирно установлено внутри несущего кольца и вращается относительно него с помощью электрического привода, причем несущее кольцо имеет два диаметрально расположенных сферических шарнира, соединенных с рычагами, которые, в свою очередь, соединены с основанием силовыми цилиндрами и шарнирами, причем один из рычагов соединен с основанием сферическим шарниром, другой - осевым, а на одном из шарниров крепления несущего кольца к рычагу установлен моментный силовой привод. Предпочтительно, силовые цилиндры, соединенные с рычагами, выполнены с возможностью автономно или совместно изменять углы рычагов. Предпочтительно, моментный силовой привод представляет собой моментный силовой цилиндр или мотор-редуктор с неограниченным углом поворота несущего кольца. Предпочтительно, кольцо с посадочными местами выполнено с возможностью вращения внутри несущего кольца посредством привода. Силовые цилиндры, соединенные с рычагами, способны автономно или совместно изменять угол наклона оси, проходящей по осям сферических шарниров, к основанию до 300 град., что позволяет ввести дополнительную степень перемещения посадочных мест для посетителей в пространстве и организовать вход (выход) посетителей в зону посадки. Если моментный силовой привод представляет собой моментный силовой цилиндр, то угол поворота несущего кольца будет ограничен. Если моментный силовой привод представляет собой мотор-редуктор, то угол поворота несущего кольца является неограниченным и позволяет дополнительно расширить разнообразие видов движения посадочных мест для посетителей. На фиг. 1 показан общий вид карусели, вид сбоку. На фиг. 2 показан общий вид карусели, вид спереди. На фиг. 3 показан общий вид карусели, вид сверху. Карусель состоит из внутреннего кольца (1) с посадочными местами, несущего кольца(2), которое сферическими шарнирами (3) крепится к рычагам (4,5), из которых каждый шарнирами (6,7) закреплен к основанию (8). Между основанием (8) и рычагами (4,5) установлены силовые цилиндры (9), а на одной оси сферического шарнира (3) установлен моментный силовой цилиндр (10), зафиксированный от вращения на рычаге (5). На несущем 2 26322006.04.30 кольце (2) установлен электрический привод (не обозначен) вращения кольца (1). Рычаг (4) крепится к основанию (8) сферическим шарниром (6). Рычаг (5) крепится к основанию (8) осевым шарниром (7). При работе карусели кольцо (1) может вращаться в любом направлении с различной (в известном пределе) скоростью либо оставаться неподвижным. Силовые цилиндры (9) могут работать как одновременно, так и отдельно каждый, что является одной из возможностей для организации входа (выхода) посетителей в зону посадки. Воздействием поворотного силового цилиндра (10) кольцо (2) вместе с кольцом (1) может совершать поворот вокруг оси, проходящей по осям сферических шарниров (3) с возможностью изменения угла наклона к рычагу (5) до 300 град. При установке вместо моментного цилиндра (10) мотор-редуктора несущее кольцо (2) вместе с кольцом (1) совершает просто вращение вокруг оси (3-3). Рычаги (4, 5) каждый автономно могут изменять наклон к основанию (8) от минимального до максимального. Полезная модель может найти широкое применение в каруселях с усложненным, необычным движением посадочных мест для посетителей. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
