Устройство для намота стальной проволоки в бухты на стационарную разъемную катушку

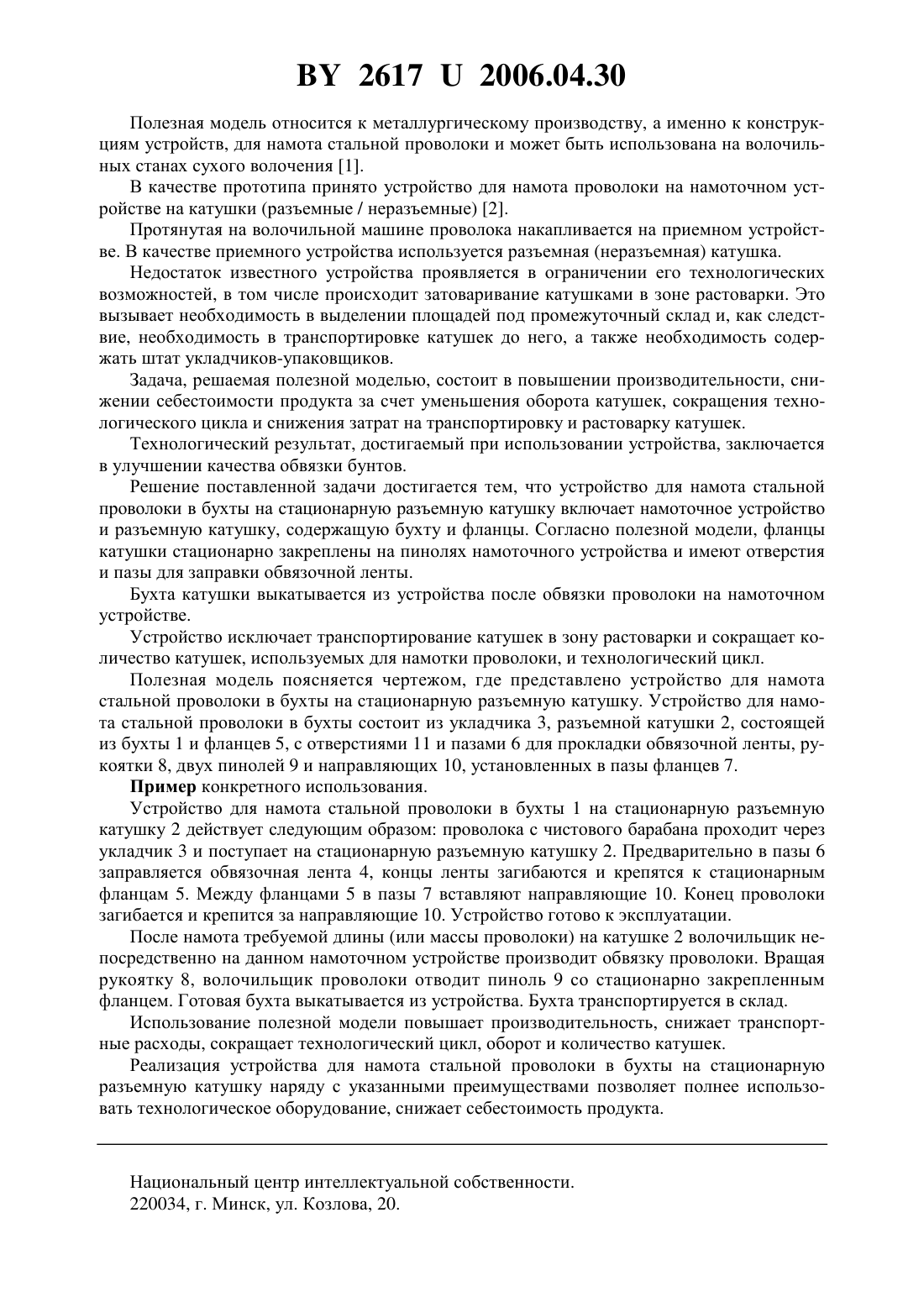

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ НАМОТА СТАЛЬНОЙ ПРОВОЛОКИ В БУХТЫ НА СТАЦИОНАРНУЮ РАЗЪЕМНУЮ КАТУШКУ(71) Заявитель Республиканское унитарное предприятие Белорусский металлургический завод(72) Авторы Антанович Михаил Иванович Зиновенко Андрей Владимирович Колос Сергей Николаевич Маточкин Виктор Аркадьевич(73) Патентообладатель Республиканское унитарное предприятие Белорусский металлургический завод(57) Устройство для намота стальной проволоки в бухты на стационарную разъемную катушку, включающее намоточное устройство и разъемную катушку, содержащую бухту и фланцы, отличающееся тем, что фланцы катушки стационарно закреплены на пинолях намоточного устройства и имеют отверстия и пазы для заправки обвязочной ленты, а бухта катушки выкатывается из устройства после обвязки проволоки на намоточном устройстве. 26172006.04.30 Полезная модель относится к металлургическому производству, а именно к конструкциям устройств, для намота стальной проволоки и может быть использована на волочильных станах сухого волочения 1. В качестве прототипа принято устройство для намота проволоки на намоточном устройстве на катушки (разъемные / неразъемные) 2. Протянутая на волочильной машине проволока накапливается на приемном устройстве. В качестве приемного устройства используется разъемная (неразъемная) катушка. Недостаток известного устройства проявляется в ограничении его технологических возможностей, в том числе происходит затоваривание катушками в зоне растоварки. Это вызывает необходимость в выделении площадей под промежуточный склад и, как следствие, необходимость в транспортировке катушек до него, а также необходимость содержать штат укладчиков-упаковщиков. Задача, решаемая полезной моделью, состоит в повышении производительности, снижении себестоимости продукта за счет уменьшения оборота катушек, сокращения технологического цикла и снижения затрат на транспортировку и растоварку катушек. Технологический результат, достигаемый при использовании устройства, заключается в улучшении качества обвязки бунтов. Решение поставленной задачи достигается тем, что устройство для намота стальной проволоки в бухты на стационарную разъемную катушку включает намоточное устройство и разъемную катушку, содержащую бухту и фланцы. Согласно полезной модели, фланцы катушки стационарно закреплены на пинолях намоточного устройства и имеют отверстия и пазы для заправки обвязочной ленты. Бухта катушки выкатывается из устройства после обвязки проволоки на намоточном устройстве. Устройство исключает транспортирование катушек в зону растоварки и сокращает количество катушек, используемых для намотки проволоки, и технологический цикл. Полезная модель поясняется чертежом, где представлено устройство для намота стальной проволоки в бухты на стационарную разъемную катушку. Устройство для намота стальной проволоки в бухты состоит из укладчика 3, разъемной катушки 2, состоящей из бухты 1 и фланцев 5, с отверстиями 11 и пазами 6 для прокладки обвязочной ленты, рукоятки 8, двух пинолей 9 и направляющих 10, установленных в пазы фланцев 7. Пример конкретного использования. Устройство для намота стальной проволоки в бухты 1 на стационарную разъемную катушку 2 действует следующим образом проволока с чистового барабана проходит через укладчик 3 и поступает на стационарную разъемную катушку 2. Предварительно в пазы 6 заправляется обвязочная лента 4, концы ленты загибаются и крепятся к стационарным фланцам 5. Между фланцами 5 в пазы 7 вставляют направляющие 10. Конец проволоки загибается и крепится за направляющие 10. Устройство готово к эксплуатации. После намота требуемой длины (или массы проволоки) на катушке 2 волочильщик непосредственно на данном намоточном устройстве производит обвязку проволоки. Вращая рукоятку 8, волочильщик проволоки отводит пиноль 9 со стационарно закрепленным фланцем. Готовая бухта выкатывается из устройства. Бухта транспортируется в склад. Использование полезной модели повышает производительность, снижает транспортные расходы, сокращает технологический цикл, оборот и количество катушек. Реализация устройства для намота стальной проволоки в бухты на стационарную разъемную катушку наряду с указанными преимуществами позволяет полнее использовать технологическое оборудование, снижает себестоимость продукта. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
