Высевающий аппарат

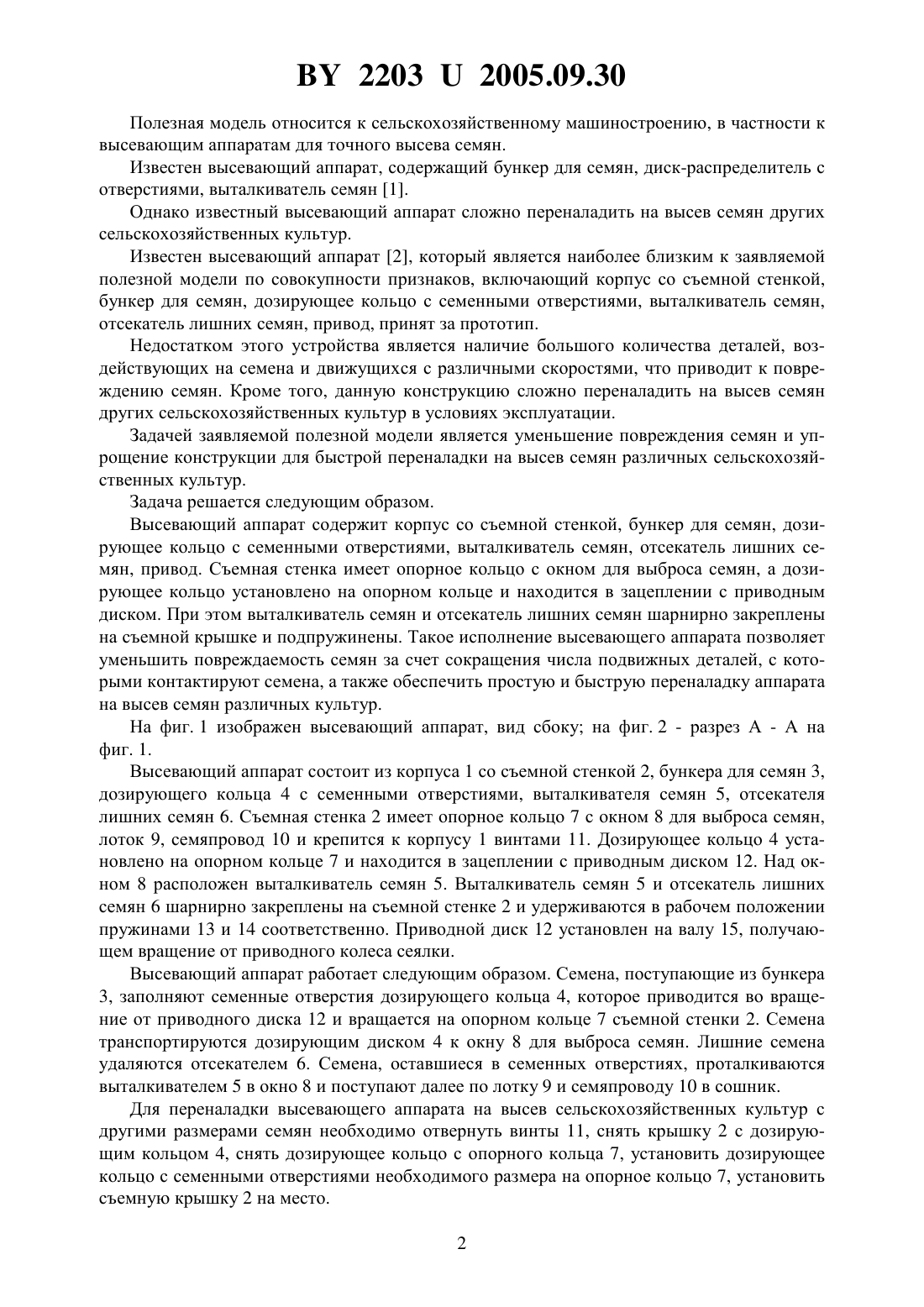

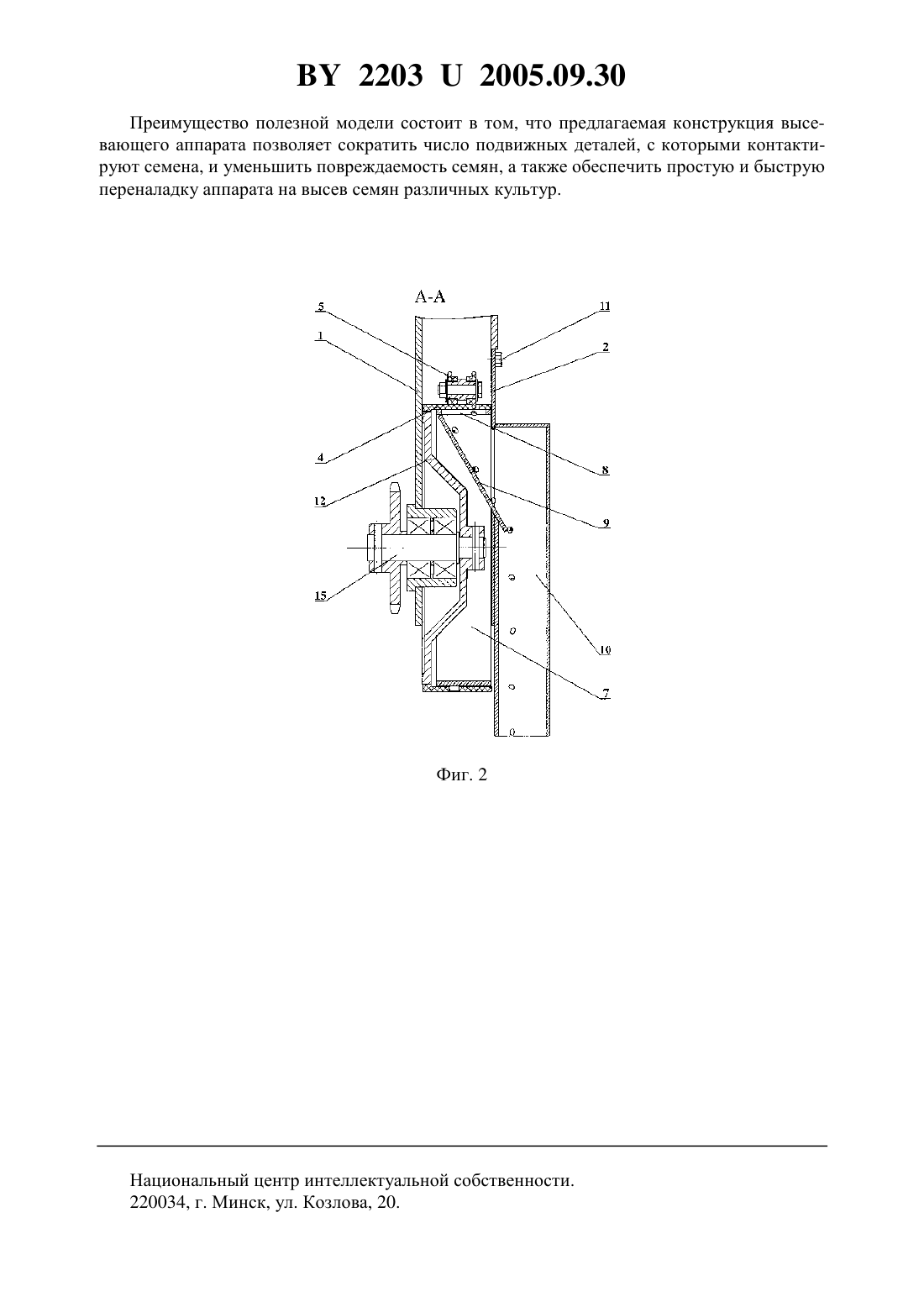

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное научно-исследовательское предприятие Институт механизации сельского хозяйства Национальной академии наук Беларуси(72) Авторы Назаров Александр Сергеевич Азаренко Владимир Витальевич Бакач Николай Георгиевич Тычина Георгий Григорьевич(73) Патентообладатель Республиканское унитарное научно-исследовательское предприятие Институт механизации сельского хозяйства Национальной академии наук Беларуси(57) 1. Высевающий аппарат, включающий корпус со съемной стенкой, бункер для семян,дозирующее кольцо с семенными отверстиями, выталкиватель семян, отсекатель семян,привод, отличающийся тем, что съемная стенка имеет опорное кольцо с окном для выброса семян, а дозирующее кольцо установлено на опорном кольце и находится в зацеплении с приводным диском. 2. Аппарат по п. 1, отличающийся тем, что выталкиватель семян и отсекатель семян шарнирно закреплены на съемной крышке и подпружинены. 22032005.09.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к высевающим аппаратам для точного высева семян. Известен высевающий аппарат, содержащий бункер для семян, диск-распределитель с отверстиями, выталкиватель семян 1. Однако известный высевающий аппарат сложно переналадить на высев семян других сельскохозяйственных культур. Известен высевающий аппарат 2, который является наиболее близким к заявляемой полезной модели по совокупности признаков, включающий корпус со съемной стенкой,бункер для семян, дозирующее кольцо с семенными отверстиями, выталкиватель семян,отсекатель лишних семян, привод, принят за прототип. Недостатком этого устройства является наличие большого количества деталей, воздействующих на семена и движущихся с различными скоростями, что приводит к повреждению семян. Кроме того, данную конструкцию сложно переналадить на высев семян других сельскохозяйственных культур в условиях эксплуатации. Задачей заявляемой полезной модели является уменьшение повреждения семян и упрощение конструкции для быстрой переналадки на высев семян различных сельскохозяйственных культур. Задача решается следующим образом. Высевающий аппарат содержит корпус со съемной стенкой, бункер для семян, дозирующее кольцо с семенными отверстиями, выталкиватель семян, отсекатель лишних семян, привод. Съемная стенка имеет опорное кольцо с окном для выброса семян, а дозирующее кольцо установлено на опорном кольце и находится в зацеплении с приводным диском. При этом выталкиватель семян и отсекатель лишних семян шарнирно закреплены на съемной крышке и подпружинены. Такое исполнение высевающего аппарата позволяет уменьшить повреждаемость семян за счет сокращения числа подвижных деталей, с которыми контактируют семена, а также обеспечить простую и быструю переналадку аппарата на высев семян различных культур. На фиг. 1 изображен высевающий аппарат, вид сбоку на фиг. 2 - разрез А - А на фиг. 1. Высевающий аппарат состоит из корпуса 1 со съемной стенкой 2, бункера для семян 3,дозирующего кольца 4 с семенными отверстиями, выталкивателя семян 5, отсекателя лишних семян 6. Съемная стенка 2 имеет опорное кольцо 7 с окном 8 для выброса семян,лоток 9, семяпровод 10 и крепится к корпусу 1 винтами 11. Дозирующее кольцо 4 установлено на опорном кольце 7 и находится в зацеплении с приводным диском 12. Над окном 8 расположен выталкиватель семян 5. Выталкиватель семян 5 и отсекатель лишних семян 6 шарнирно закреплены на съемной стенке 2 и удерживаются в рабочем положении пружинами 13 и 14 соответственно. Приводной диск 12 установлен на валу 15, получающем вращение от приводного колеса сеялки. Высевающий аппарат работает следующим образом. Семена, поступающие из бункера 3, заполняют семенные отверстия дозирующего кольца 4, которое приводится во вращение от приводного диска 12 и вращается на опорном кольце 7 съемной стенки 2. Семена транспортируются дозирующим диском 4 к окну 8 для выброса семян. Лишние семена удаляются отсекателем 6. Семена, оставшиеся в семенных отверстиях, проталкиваются выталкивателем 5 в окно 8 и поступают далее по лотку 9 и семяпроводу 10 в сошник. Для переналадки высевающего аппарата на высев сельскохозяйственных культур с другими размерами семян необходимо отвернуть винты 11, снять крышку 2 с дозирующим кольцом 4, снять дозирующее кольцо с опорного кольца 7, установить дозирующее кольцо с семенными отверстиями необходимого размера на опорное кольцо 7, установить съемную крышку 2 на место. 2 22032005.09.30 Преимущество полезной модели состоит в том, что предлагаемая конструкция высевающего аппарата позволяет сократить число подвижных деталей, с которыми контактируют семена, и уменьшить повреждаемость семян, а также обеспечить простую и быструю переналадку аппарата на высев семян различных культур. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
