Устройство для гидромассажа

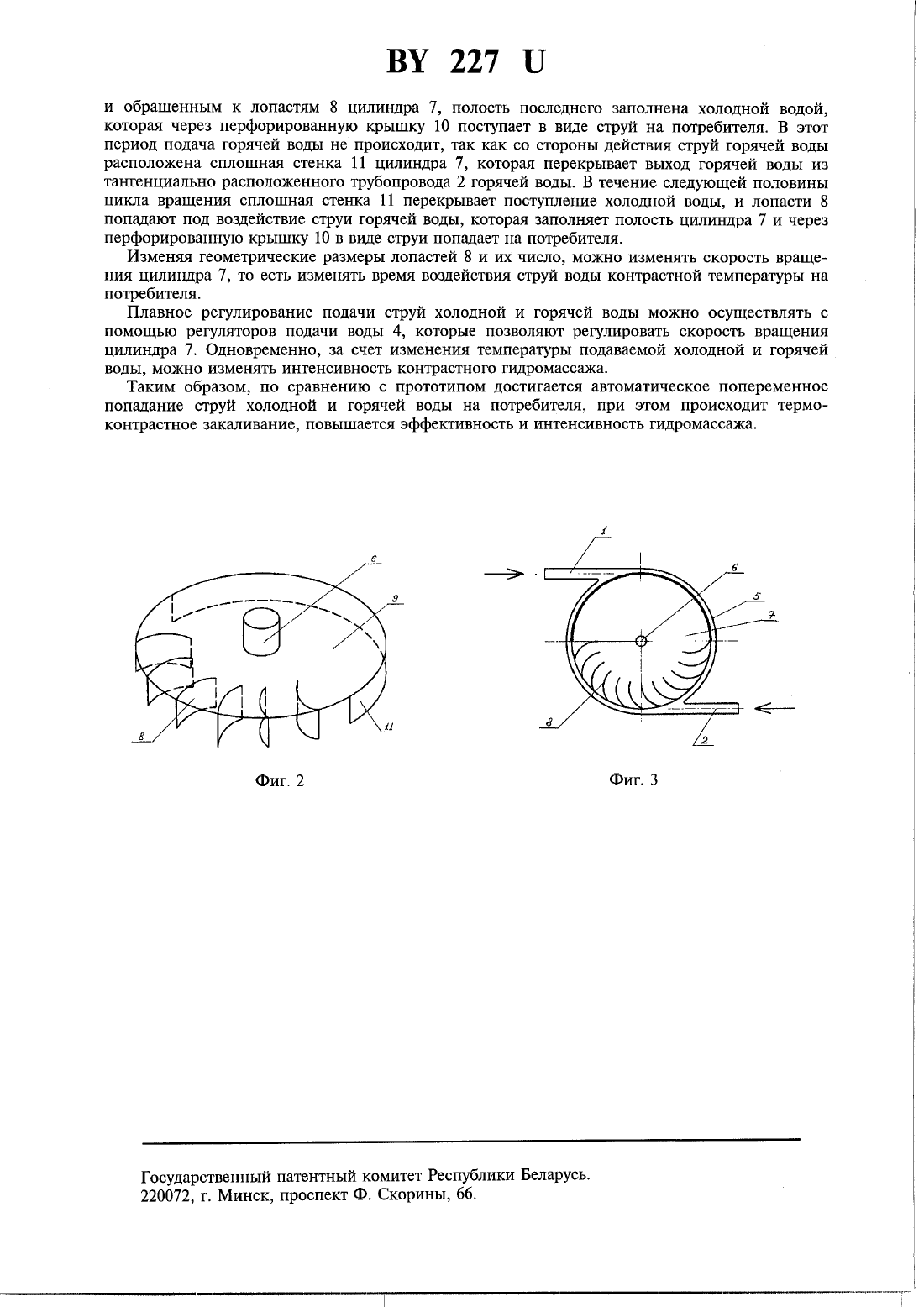

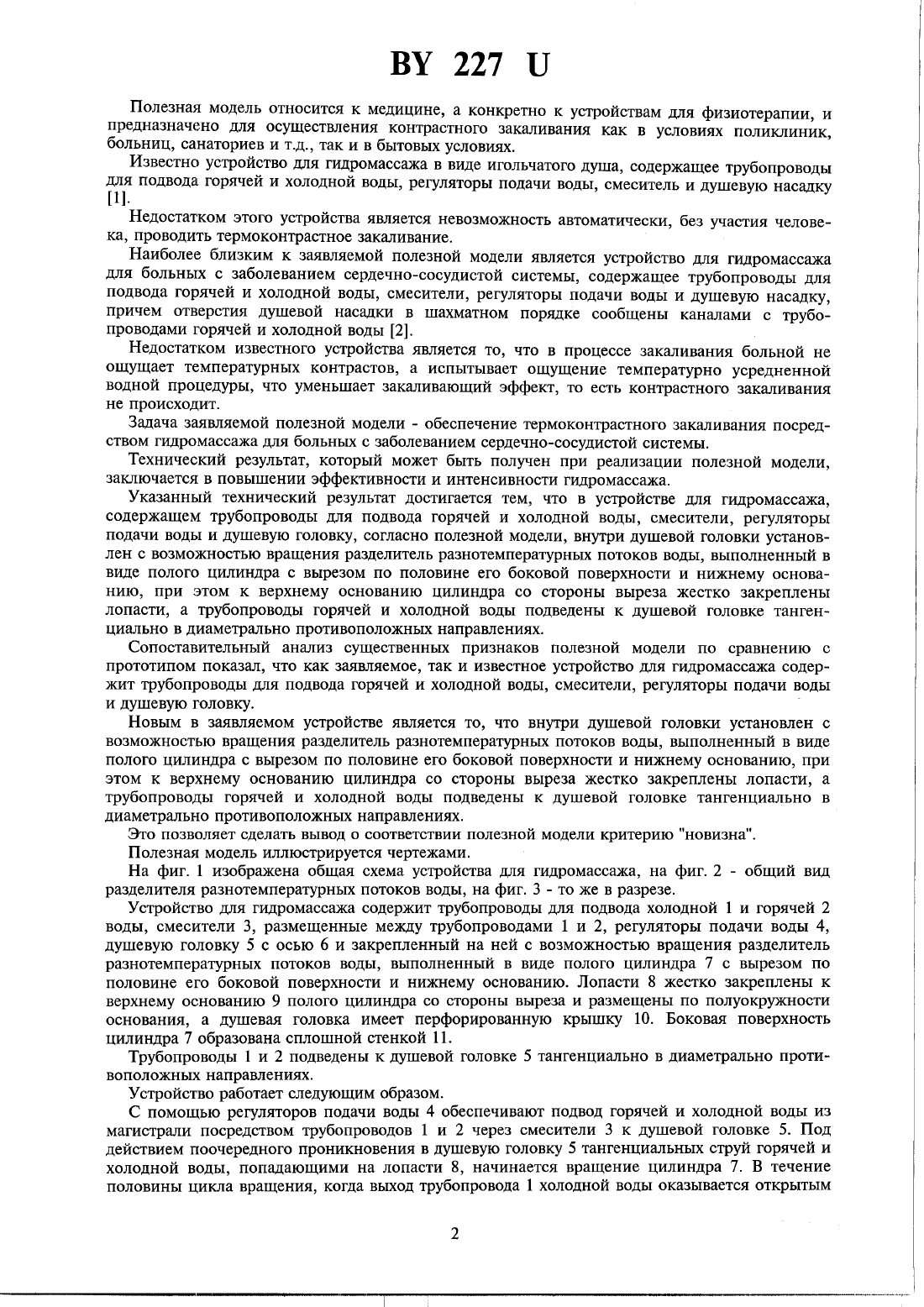

ОПИСАНИЕ полвзнои МОДЕЛИ к(71) Заявитель Белорусский научно-исследовательский институт кардиологии МЗ РБ(73) Патентообладатель Белорусский научноисследовательский институт кардиологии М 3 РБ (ВУ)Устройство для гидромассажа, содержащее трубопроводы для подвода горячей и холодной воды, смесители, регуляторы подачи воды и душевую головку, отличающееся тем, что внутри душевой головки установлен с возможностью вращения разделитель разнотемпературных потоков воды, выполненный в виде полого Цилиндра с вырезом по половине его боковой поверхности и нижнему основанию, при этом к верхнему основанию цилиндра со стороны выреза жестко закреплены лопасти, а трубопроводы горячей и холодной воды подведены к душевой головке тангенциально в диаметрально противоположных направлениях.Полезная модель относится к медицине, а конкретно к устройствам для физиотерапии, и предназначено для осуществления контрастного закаливания как в условиях поликлиник,больниц, санаториев и т.д. так и в бытовых условиях.Известно устройство для гидромассажа в виде игольчатого душа, содержащее трубопроводы тая подвода горячеи и холоднои воды, регуляторы подачи воды, смеситель и душевую насадкуНедостатком этого устройства является невозможность автоматически, без участия человека, проводить термоконтрастное закаливание.Наиболее близким к заявляемой полезной модели является устройство для гидромассажа для больных с заболеванием сердечно-сосудистой системы, содержащее трубопроводы ДЛЯ подвода горячей и холодной воды, смесители, регуляторы подачи воды и душевую насадку,причем отверстия душевой насадки в шахматном порядке сообщены каналами с трубопроводами горячей и холодной воды 2.Недостатком известного устройства является то, что в процессе закаливания больной не ощущает температурных контрастов, а испытывает ощущение температурно усредненной водной процедуры, что уменьшает закаливающий эффект, то есть контрастного закаливания не происходит.Задача заявляемой полезной модели - обеспечение термоконтрастного закаливания посредством гидромассажа для больных с заболеванием сердечно-сосудистой системы.Технический результат, который может быть получен при реализации полезной модели,заключается в повышении эффективности и интенсивности гидромассажа.Указанный технический результат достигается тем, что в устройстве для гидромассажа,содержащем трубопроводы для подвода горячей и холодной воды, смесители, регуляторы подачи воды и душевую головку, согласно полезной модели, внутри душевой головки установлен с возможностью вращения разделитель разнотемпературных потоков воды, выполненный в виде полого цилиндра с вырезом по половине его боковой поверхности и нижнему основанию, при этом к верхнему основанию цилиндра со стороны выреза жестко закреплены лопасти, а трубопроводы горячей и холодной воды подведены к душевой головке тангенциально в диаметрально противоположных направлениях.Сопоставительный анализ существенных признаков полезной модели по сравнению с прототипом показал, что как заявляемое, так и известное устройство для гидромассажа содержит трубопроводы для подвода горячей и холодной воды, смесители, регуляторы подачи воды и душевую головку.Новым в заявляемом устройстве является то, что внутри душевой головки установлен с возможностью вращения разделитель разнотемпературных потоков воды, выполненный в виде полого цилиндра с вырезом по половине его боковой поверхности и нижнему основанию, при этом к верхнему основанию цилиндра со стороны выреза жестко закреплены лопасти, а трубопроводы горячей и холодной воды подведены к душевой головке тангенциально в диаметрально противоположных направлениях.Это позволяет сделать вывод о соответствии полезной модели критерию новизна.Полезная модель иллюстрируется чертежами.На фиг. 1 изображена общая схема устройства для гидромассажа, на фиг. 2 - общий вид разделителя разнотемпературных потоков воды, на фиг. 3 - то же в разрезе.Устройство для гидромассажа содержит трубопроводы для подвода холодной 1 и горячей 2 воды, смесители 3, размещенные между трубопроводами 1 и 2, регуляторы подачи воды 4,душевую головку 5 с осью 6 и закрепленный на ней с возможностью вращения разделитель разнотемпературных потоков воды, выполненный в виде полого цилиндра 7 с вырезом по половине его боковой поверхности и нижнему основанию. Лопасти 8 жестко закреплены к верхнему основанию 9 полого цилиндра со стороны выреза и размещены по полуокружности основания, а душевая головка имеет перфорированную крышку 10. Боковая поверхность цилиндра 7 образована сплошной стенкой 11.Устройство работает следующим образом.С помощью регуляторов подачи воды 4 обеспечивают подвод горячей и холодной воды из магистрали посредством трубопроводов 1 и 2 через смесители 3 к душевой головке 5. Под действием поочередного проникновения в душевую головку 5 тангенциальных струй горячей и холодной воды, попадающими на лопасти 8, начинается вращение цилиндра 7. В течение половины цикла вращения, когда выход трубопровода 1 холодной воды оказывается открытыми обращенным к лопастям 8 Цилиндра 7, полость последнего заполнена холодной водой,которая через перфорированную крышку 10 поступает в виде струй на потребителя. В этот период подача горячей воды не происходит, так как со стороны действия струй горячей воды расположена сплошная стенка 11 цилиндра 7, которая перекрывает выход горячей воды из тангенциально расположенного трубопровода 2 горячей воды. В течение следующей половины цикла вращения сплошная стенка 11 перекрывает поступление холодной воды, и лопасти 8 попадают под воздействие струи горячей воды, которая заполняет полость цилиндра 7 и через перфорированную крышку 10 в виде струи попадает на потребителя.Изменяя геометрические размеры лопастей 8 и их число, можно изменять скорость враще ния Цилиндра 7, то есть изменять время воздействия струй воды контрастной температуры на потребителя.Плавное регулирование подачи струй холодной и горячей воды можно осуществлять с помощью регуляторов подачи воды 4, которые позволяют регулировать скорость вращения цилиндра 7. Одновременно, за счет изменения температуры подаваемой холодной и горячей воды, можно изменять интенсивность контрастного гидромассажа.Таким образом, по сравнению с прототипом достигается автоматическое попеременное попадание струй холодной и горячей воды на потребителя, при этом происходит термоконтрастное закаливание, повышается эффективность и интенсивность гидромассажа.Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
