Перегружатель пиломатериалов

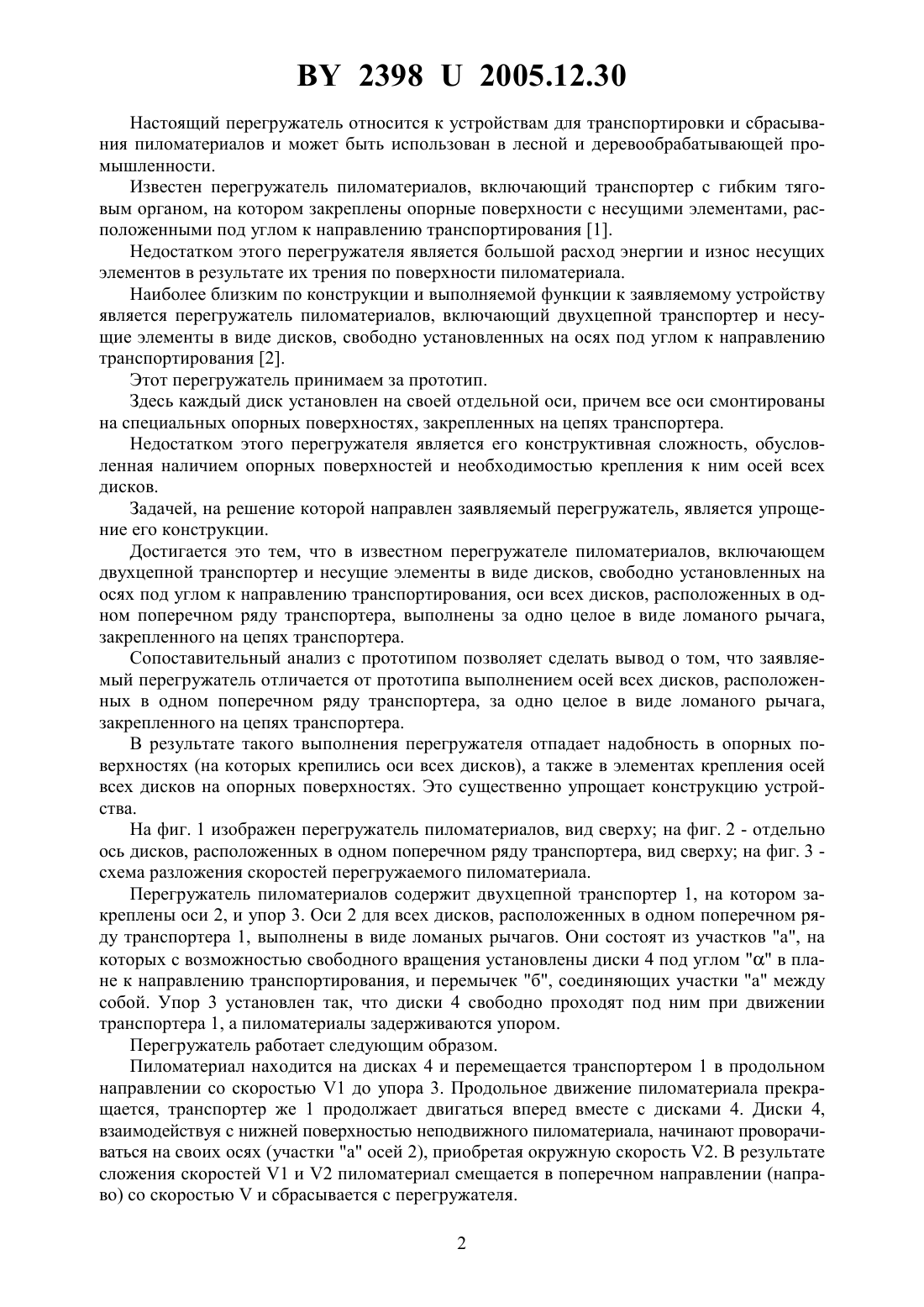

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Авторы Годзданкер Соломон Борисович Годзданкер Михаил Соломонович Годзданкер Вадим Соломонович Пущанская Инна Иосифовна Масилевич Виктор Викторович Курузо Виктория Викторовна(57) Перегружатель пиломатериалов, включающий двухцепной транспортер и несущие элементы в виде дисков, свободно установленных на осях под углом к направлению транспортирования, отличающийся тем, что оси всех дисков, расположенных в одном поперечном ряду транспортера, выполнены за одно целое в виде ломаного рычага, закрепленного на цепях транспортера. 23982005.12.30 Настоящий перегружатель относится к устройствам для транспортировки и сбрасывания пиломатериалов и может быть использован в лесной и деревообрабатывающей промышленности. Известен перегружатель пиломатериалов, включающий транспортер с гибким тяговым органом, на котором закреплены опорные поверхности с несущими элементами, расположенными под углом к направлению транспортирования 1. Недостатком этого перегружателя является большой расход энергии и износ несущих элементов в результате их трения по поверхности пиломатериала. Наиболее близким по конструкции и выполняемой функции к заявляемому устройству является перегружатель пиломатериалов, включающий двухцепной транспортер и несущие элементы в виде дисков, свободно установленных на осях под углом к направлению транспортирования 2. Этот перегружатель принимаем за прототип. Здесь каждый диск установлен на своей отдельной оси, причем все оси смонтированы на специальных опорных поверхностях, закрепленных на цепях транспортера. Недостатком этого перегружателя является его конструктивная сложность, обусловленная наличием опорных поверхностей и необходимостью крепления к ним осей всех дисков. Задачей, на решение которой направлен заявляемый перегружатель, является упрощение его конструкции. Достигается это тем, что в известном перегружателе пиломатериалов, включающем двухцепной транспортер и несущие элементы в виде дисков, свободно установленных на осях под углом к направлению транспортирования, оси всех дисков, расположенных в одном поперечном ряду транспортера, выполнены за одно целое в виде ломаного рычага,закрепленного на цепях транспортера. Сопоставительный анализ с прототипом позволяет сделать вывод о том, что заявляемый перегружатель отличается от прототипа выполнением осей всех дисков, расположенных в одном поперечном ряду транспортера, за одно целое в виде ломаного рычага,закрепленного на цепях транспортера. В результате такого выполнения перегружателя отпадает надобность в опорных поверхностях (на которых крепились оси всех дисков), а также в элементах крепления осей всех дисков на опорных поверхностях. Это существенно упрощает конструкцию устройства. На фиг. 1 изображен перегружатель пиломатериалов, вид сверху на фиг. 2 - отдельно ось дисков, расположенных в одном поперечном ряду транспортера, вид сверху на фиг. 3 схема разложения скоростей перегружаемого пиломатериала. Перегружатель пиломатериалов содержит двухцепной транспортер 1, на котором закреплены оси 2, и упор 3. Оси 2 для всех дисков, расположенных в одном поперечном ряду транспортера 1, выполнены в виде ломаных рычагов. Они состоят из участков а, на которых с возможностью свободного вращения установлены диски 4 под угломв плане к направлению транспортирования, и перемычек б, соединяющих участки а между собой. Упор 3 установлен так, что диски 4 свободно проходят под ним при движении транспортера 1, а пиломатериалы задерживаются упором. Перегружатель работает следующим образом. Пиломатериал находится на дисках 4 и перемещается транспортером 1 в продольном направлении со скоростью 1 до упора 3. Продольное движение пиломатериала прекращается, транспортер же 1 продолжает двигаться вперед вместе с дисками 4. Диски 4,взаимодействуя с нижней поверхностью неподвижного пиломатериала, начинают проворачиваться на своих осях (участки а осей 2), приобретая окружную скорость 2. В результате сложения скоростей 1 и 2 пиломатериал смещается в поперечном направлении (направо) со скоростьюи сбрасывается с перегружателя. 2 23982005.12.30 Предлагаемый перегружатель проще по конструкции, чем известный из прототипа,что позволяет снизить затраты на его изготовление, ремонт и обслуживание. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
