Система для получения озонированной среды в парогазовой фазе

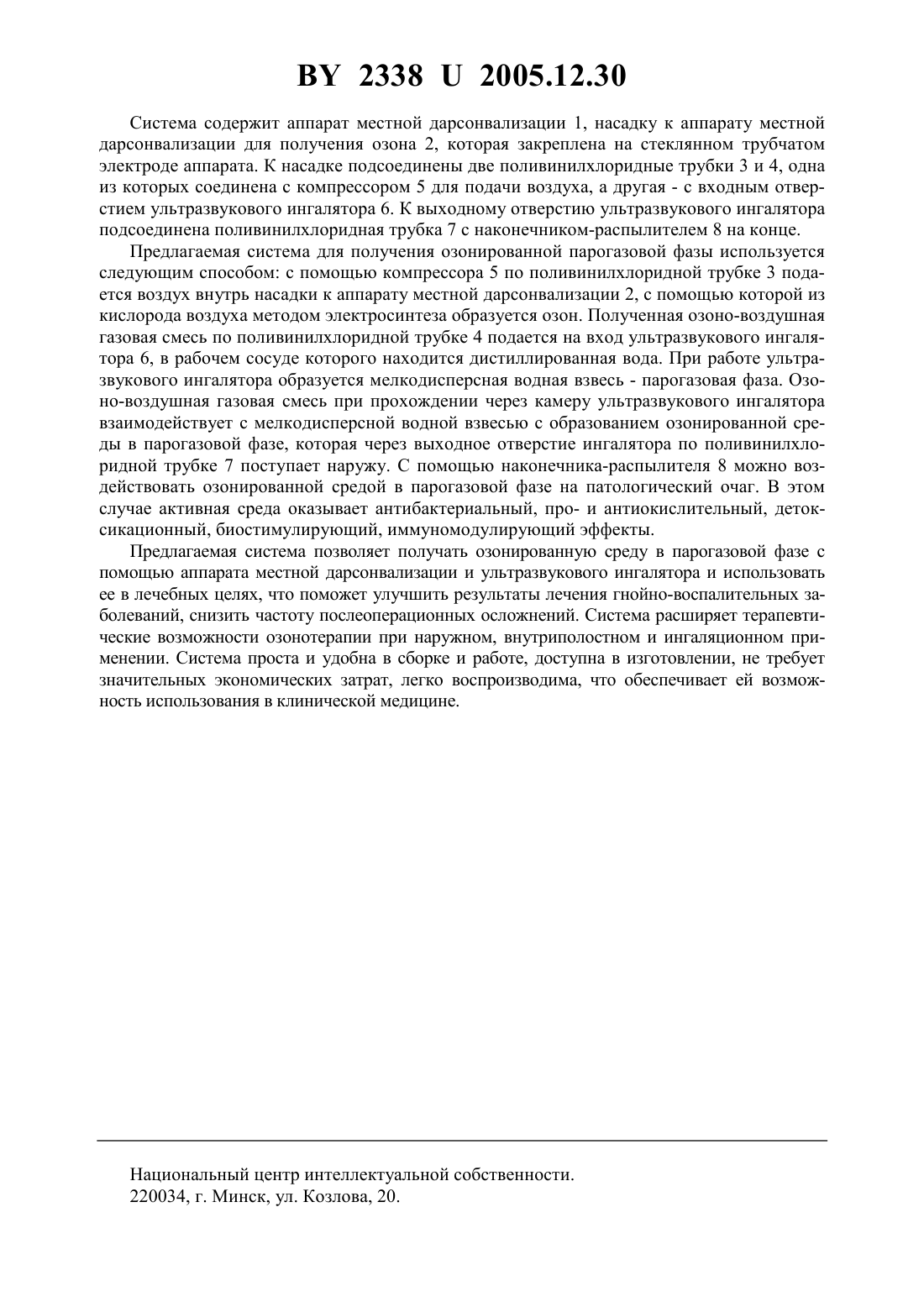

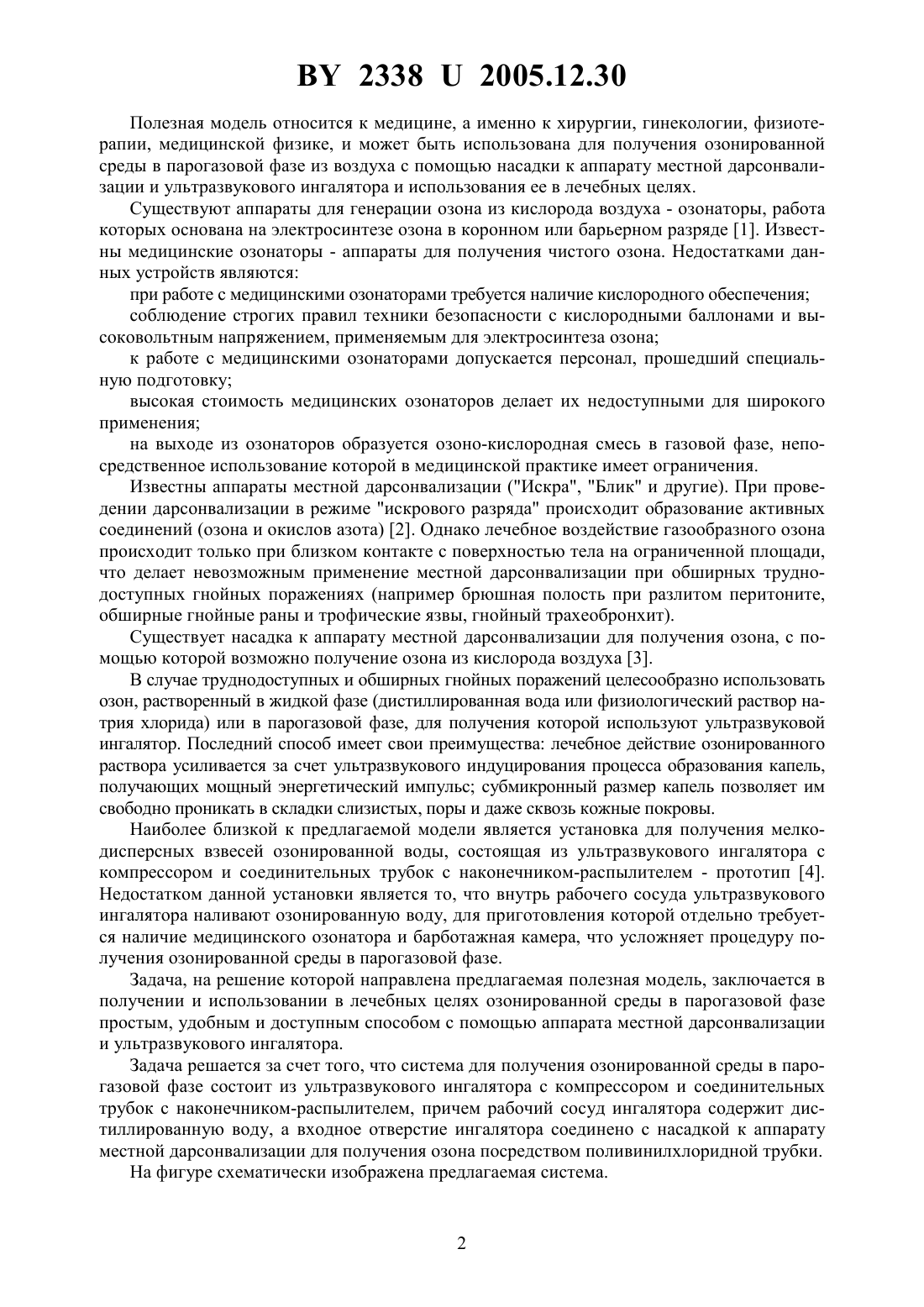

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СИСТЕМА ДЛЯ ПОЛУЧЕНИЯ ОЗОНИРОВАННОЙ СРЕДЫ В ПАРОГАЗОВОЙ ФАЗЕ(71) Заявитель Учреждение образования Гомельский государственный медицинский университет(72) Авторы Лызиков Анатолий Николаевич Скуратов Александр Геннадьевич Игнатенко Валерий Андреевич(73) Патентообладатель Учреждение образования Гомельский государственный медицинский университет(57) Система для получения озонированной среды в парогазовой фазе, состоящая из ультразвукового ингалятора с компрессором и соединительных трубок с наконечникомраспылителем, отличающаяся тем, что рабочий сосуд ингалятора содержит дистиллированную воду, а входное отверстие ингалятора соединено с насадкой к аппарату местной дарсонвализации для получения озона посредством поливинилхлоридной трубки.(56) 1.2200701 1 (ОАО Научно-исследовательский институт газоразрядных приборов Плазма) 2003.03.20, реферат. В Патенты России -. 2. Улащик , Лукомский И.В. Основы общей физиотерапии. -Минск-Витебск, 1997.- С. 93-97. 3. Патент РБ на полезную модель 1747, МПК А 61 1/44, 2005. 4. Установка для получения мелкодисперсных взвесей озонированной воды. Перечень данных он-лайн. ООО Медозонс найдено 2003-11-26. Найдено из Интернет 23382005.12.30 Полезная модель относится к медицине, а именно к хирургии, гинекологии, физиотерапии, медицинской физике, и может быть использована для получения озонированной среды в парогазовой фазе из воздуха с помощью насадки к аппарату местной дарсонвализации и ультразвукового ингалятора и использования ее в лечебных целях. Существуют аппараты для генерации озона из кислорода воздуха - озонаторы, работа которых основана на электросинтезе озона в коронном или барьерном разряде 1. Известны медицинские озонаторы - аппараты для получения чистого озона. Недостатками данных устройств являются при работе с медицинскими озонаторами требуется наличие кислородного обеспечения соблюдение строгих правил техники безопасности с кислородными баллонами и высоковольтным напряжением, применяемым для электросинтеза озона к работе с медицинскими озонаторами допускается персонал, прошедший специальную подготовку высокая стоимость медицинских озонаторов делает их недоступными для широкого применения на выходе из озонаторов образуется озоно-кислородная смесь в газовой фазе, непосредственное использование которой в медицинской практике имеет ограничения. Известны аппараты местной дарсонвализации (Искра, Блик и другие). При проведении дарсонвализации в режиме искрового разряда происходит образование активных соединений (озона и окислов азота) 2. Однако лечебное воздействие газообразного озона происходит только при близком контакте с поверхностью тела на ограниченной площади,что делает невозможным применение местной дарсонвализации при обширных труднодоступных гнойных поражениях (например брюшная полость при разлитом перитоните,обширные гнойные раны и трофические язвы, гнойный трахеобронхит). Существует насадка к аппарату местной дарсонвализации для получения озона, с помощью которой возможно получение озона из кислорода воздуха 3. В случае труднодоступных и обширных гнойных поражений целесообразно использовать озон, растворенный в жидкой фазе (дистиллированная вода или физиологический раствор натрия хлорида) или в парогазовой фазе, для получения которой используют ультразвуковой ингалятор. Последний способ имеет свои преимущества лечебное действие озонированного раствора усиливается за счет ультразвукового индуцирования процесса образования капель,получающих мощный энергетический импульс субмикронный размер капель позволяет им свободно проникать в складки слизистых, поры и даже сквозь кожные покровы. Наиболее близкой к предлагаемой модели является установка для получения мелкодисперсных взвесей озонированной воды, состоящая из ультразвукового ингалятора с компрессором и соединительных трубок с наконечником-распылителем - прототип 4. Недостатком данной установки является то, что внутрь рабочего сосуда ультразвукового ингалятора наливают озонированную воду, для приготовления которой отдельно требуется наличие медицинского озонатора и барботажная камера, что усложняет процедуру получения озонированной среды в парогазовой фазе. Задача, на решение которой направлена предлагаемая полезная модель, заключается в получении и использовании в лечебных целях озонированной среды в парогазовой фазе простым, удобным и доступным способом с помощью аппарата местной дарсонвализации и ультразвукового ингалятора. Задача решается за счет того, что система для получения озонированной среды в парогазовой фазе состоит из ультразвукового ингалятора с компрессором и соединительных трубок с наконечником-распылителем, причем рабочий сосуд ингалятора содержит дистиллированную воду, а входное отверстие ингалятора соединено с насадкой к аппарату местной дарсонвализации для получения озона посредством поливинилхлоридной трубки. На фигуре схематически изображена предлагаемая система. 23382005.12.30 Система содержит аппарат местной дарсонвализации 1, насадку к аппарату местной дарсонвализации для получения озона 2, которая закреплена на стеклянном трубчатом электроде аппарата. К насадке подсоединены две поливинилхлоридные трубки 3 и 4, одна из которых соединена с компрессором 5 для подачи воздуха, а другая - с входным отверстием ультразвукового ингалятора 6. К выходному отверстию ультразвукового ингалятора подсоединена поливинилхлоридная трубка 7 с наконечником-распылителем 8 на конце. Предлагаемая система для получения озонированной парогазовой фазы используется следующим способом с помощью компрессора 5 по поливинилхлоридной трубке 3 подается воздух внутрь насадки к аппарату местной дарсонвализации 2, с помощью которой из кислорода воздуха методом электросинтеза образуется озон. Полученная озоно-воздушная газовая смесь по поливинилхлоридной трубке 4 подается на вход ультразвукового ингалятора 6, в рабочем сосуде которого находится дистиллированная вода. При работе ультразвукового ингалятора образуется мелкодисперсная водная взвесь - парогазовая фаза. Озоно-воздушная газовая смесь при прохождении через камеру ультразвукового ингалятора взаимодействует с мелкодисперсной водной взвесью с образованием озонированной среды в парогазовой фазе, которая через выходное отверстие ингалятора по поливинилхлоридной трубке 7 поступает наружу. С помощью наконечника-распылителя 8 можно воздействовать озонированной средой в парогазовой фазе на патологический очаг. В этом случае активная среда оказывает антибактериальный, про- и антиокислительный, детоксикационный, биостимулирующий, иммуномодулирующий эффекты. Предлагаемая система позволяет получать озонированную среду в парогазовой фазе с помощью аппарата местной дарсонвализации и ультразвукового ингалятора и использовать ее в лечебных целях, что поможет улучшить результаты лечения гнойно-воспалительных заболеваний, снизить частоту послеоперационных осложнений. Система расширяет терапевтические возможности озонотерапии при наружном, внутриполостном и ингаляционном применении. Система проста и удобна в сборке и работе, доступна в изготовлении, не требует значительных экономических затрат, легко воспроизводима, что обеспечивает ей возможность использования в клинической медицине. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
