Активная одновенечная рабочая решетка парогазовой турбины

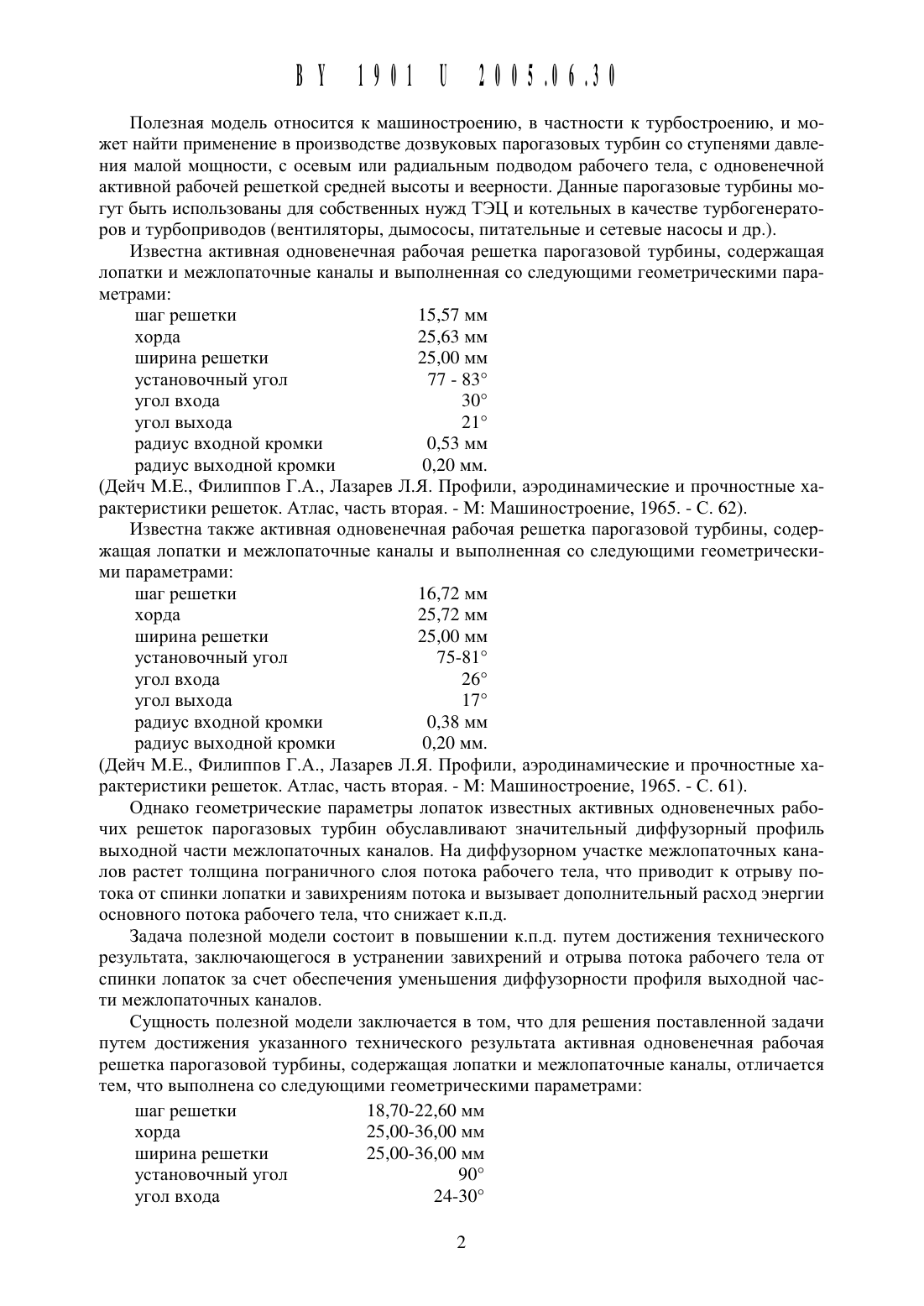

ПОЛЕЗНОЙ з, и МОДЕЛИК 4 в)2005.06.30 АТЕНТУ 51)7 г ш 5114 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(54) АКТИВНАЯ ОдНОвЕНЕчНАя РАБОЧАЯ РЕШЕТКА(72) Автор Спагар Игорь Николаевич (ВУ)(22) 2004.08.27 (73) Патентообладатель Спагар Игорь Ни(71) Заявитель Спагар Игорь Николаевич колаевич (ВУ)Активная одновенечная рабочая решетка ПЭРОГЗЗОВОЙ ТурбИНЫ, содержащая лопатки И межлопаточные каналы, ОТЛИЧЗЮЩЗЯСЯ ТЕМ, ЧТО выполнена СО СЛЕДУЮЩИМИ ГЕОМЕТРИЧЕСКИМИ Параметрамихорда 25,00-36,00 мм ширина решетки 25,00-36,00 мм установочный угол 90 угол входа 24-30 угол выхода 24-30 радиус входных кромок 0,50-1,00 мм радиус выходных кромок 0,50-1,00 мм.Полезная модель относится К машиностроению, в частности К турбостроению, И может найти применение в производстве дозвуковых парогазовых турбин со ступенями давления малой мощности, с осевым или радиальным подводом рабочего тела, с одновенечной активной рабочей решеткой средней высоты и веерности. Данные парогазовые турбины могут быть использованы для собственных нужд ТЭЦ и котельных в качестве турбогенераторов и турбоприводов (вентиляторы, дымососы, питательные и сетевые насосы и др.).Известна активная одновенечная рабочая решетка парогазовой турбины, содержащая лопатки и межлопаточные каналы и выполненная со следующими геометрическими пара метрами шаг решетки 15,57 мм хорда 25,63 мм ширина решетки 25,00 мм установочный угол 77 - 83 угол входа 30 угол выхода 21 радиус входной кромки 0,53 мм радиус выходной кромки 0,20 мм.(Дейч М.Е., Филиппов Г.А., Лазарев Л.Я. Профили, аэродинамические и прочностные ха рактеристики решеток. Атлас, часть вторая. - М Машиностроение, 1965. - С. 62). Известна также активная одновенечная рабочая решетка парогазовой турбины, содер жащая лопатки и межлопаточные каналы и выполненная со следующими геометрически ми параметрамишаг решетки 16,72 мм хорда 25,72 мм ширина решетки 25,00 мм установочный угол 75-81 угол входа 26 угол выхода 17 радиус входной кромки 0,38 мм радиус выходной кромки 0,20 мм.Однако геометрические параметры лопаток известных активных одновенечных рабочих решеток парогазовых турбин обуславливают значительный диффузорный профиль выходной части межлопаточных каналов. На диффузорном участке межлопаточных каналов растет толщина пограничного слоя потока рабочего тела, что приводит к отрыву потока от спинки лопатки и завихрениям потока и вызывает дополнительный расход энергии основного потока рабочего тела, что снижает к.п.д.Задача полезной модели состоит в повышении к.п.д. путем достижения технического результата, заключающегося в устранении завихрений и отрыва потока рабочего тела от спинки лопаток за счет обеспечения уменьшения диффузорности профиля выходной части межлопаточных каналов.Сущность полезной модели заключается в том, что для решения поставленной задачи путем достижения указанного технического результата активная одновенечная рабочая решетка парогазовой турбины, содержащая лопатки и межлопаточные каналы, отличается тем, что выполнена со следующими геометрическими параметрамишаг решетки 18,70-22,60 мм хорда 25,00-36,00 мм ширина решетки 25,00-36,00 мм установочный угол 90 угол входа 24-30радиус входных кромок О,5 О-1,ОО ммрадиус выходных кромок О,5 О-1,ОО мм.Полезная модель поясняется чертежами фиг. 1 - профиль активной одновенечной рабочей рещетки парогазовой турбины фиг. 2 - увеличение А на фиг. 1 фиг. 2 - увеличениеБ на фиг. 1. Полезная модель содержит рабочие лопатки 1 и межлопаточнЬ 1 е каналы 2 и имеет сле дующие геометрические параметрыщаг рещетки г 18,7 О-22,6 О мм хорда Ь 25,00-36,00 мм щирина рещетки В 25,00-36,00 мм установочный угол Век 9 О угол входа 31 24-30 угол выхода 32 24-30 радиус входных кромок г 1 О,5 О-1,ОО мм радиус выходных кромок г 2 О,5 О-1,ОО мм. Активная одновенечная рабочая рещетка парогазовой турбины работает следующим образом.Поток рабочего тела (пар или газ под давлением) через сопло (на чертеже не показано) подают на рабочую рещетку. В межлопаточных каналах 2, образованных профилями лопаток 1, кинетическая энергия рабочего тела преобразуется в механическую работу вращения лопаток 1 за счет силового воздействия на них.Благодаря тому, что рабочая рещетка выполнена со следующими геометрическимипараметрами щаг рещетки г 18,7 О-22,6 О мм хорда Ь 25,00-36,00 мм щирина рещетки В 25,00-36,00 мм установочный угол Бек 90 угол входа 31 24-30 угол выхода 32 24-30 радиус входных кромок г 1 О,5 О-1,ОО мм радиус выходных кромок г 2 О,5 О-1,ОО мм, ДИффуЗОрНОСТЬ ВЫХОДНОЙ части межлопаточного канала незначительная. ЭТО ПОЗВОЛЯСТ СНИЗИТЬ завихрения И ОТрЫВ потока рабочего тела ОТ СПИНКИ лопатки 1, сократить ПОТСрИ ЭНСрГИИ потока рабочего тела И ПОВЫСИТЬ К.П.Д. ТурбИНЫ.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
