Устройство для лечения хронической венозной недостаточности нижних конечностей

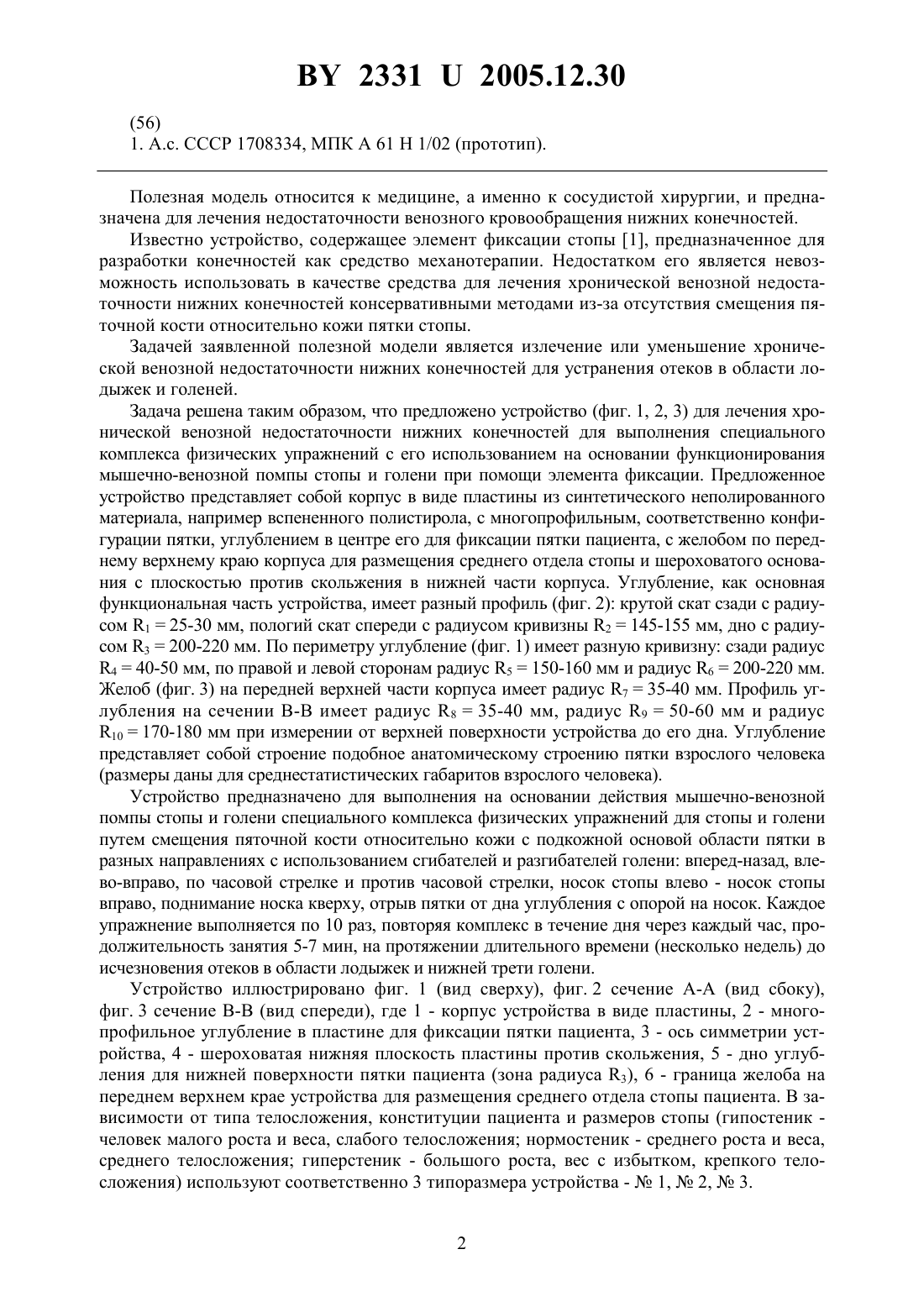

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ЛЕЧЕНИЯ ХРОНИЧЕСКОЙ ВЕНОЗНОЙ НЕДОСТАТОЧНОСТИ НИЖНИХ КОНЕЧНОСТЕЙ(71) Заявитель Государственное учреждение Научно-исследовательский институт медико-социальной экспертизы и реабилитации Министерства здравоохранения Республики Беларусь(72) Автор Пустовойтенко Владлен Тарасович(73) Патентообладатель Государственное учреждение Научно-исследовательский институт медико-социальной экспертизы и реабилитации Министерства здравоохранения Республики Беларусь(57) 1. Устройство для лечения хронической венозной недостаточности нижних конечностей, содержащее элемент фиксации, отличающееся тем, что оно представляет собой корпус в виде пластины, имеющей желоб по ее переднему верхнему краю и шероховатое основание с плоскостью против скольжения, при этом элемент фиксации размещен в центре пластины и выполнен в виде многопрофильного, соответственно конфигурации пятки,углубления с разным профилем сзади, спереди и по бокам. 2. Устройство по п. 1, отличающееся тем, что корпус выполнен из синтетического неполированного материала, например вспененного полистирола.(56) 1. А.с. СССР 1708334, МПК А 611/02 (прототип). Полезная модель относится к медицине, а именно к сосудистой хирургии, и предназначена для лечения недостаточности венозного кровообращения нижних конечностей. Известно устройство, содержащее элемент фиксации стопы 1, предназначенное для разработки конечностей как средство механотерапии. Недостатком его является невозможность использовать в качестве средства для лечения хронической венозной недостаточности нижних конечностей консервативными методами из-за отсутствия смещения пяточной кости относительно кожи пятки стопы. Задачей заявленной полезной модели является излечение или уменьшение хронической венозной недостаточности нижних конечностей для устранения отеков в области лодыжек и голеней. Задача решена таким образом, что предложено устройство (фиг. 1, 2, 3) для лечения хронической венозной недостаточности нижних конечностей для выполнения специального комплекса физических упражнений с его использованием на основании функционирования мышечно-венозной помпы стопы и голени при помощи элемента фиксации. Предложенное устройство представляет собой корпус в виде пластины из синтетического неполированного материала, например вспененного полистирола, с многопрофильным, соответственно конфигурации пятки, углублением в центре его для фиксации пятки пациента, с желобом по переднему верхнему краю корпуса для размещения среднего отдела стопы и шероховатого основания с плоскостью против скольжения в нижней части корпуса. Углубление, как основная функциональная часть устройства, имеет разный профиль (фиг. 2) крутой скат сзади с радиусом 125-30 мм, пологий скат спереди с радиусом кривизны 2145-155 мм, дно с радиусом 3200-220 мм. По периметру углубление (фиг. 1) имеет разную кривизну сзади радиус 440-50 мм, по правой и левой сторонам радиус 5150-160 мм и радиус 6200-220 мм. Желоб (фиг. 3) на передней верхней части корпуса имеет радиус 735-40 мм. Профиль углубления на сечении - имеет радиус 835-40 мм, радиус 950-60 мм и радиус 10170-180 мм при измерении от верхней поверхности устройства до его дна. Углубление представляет собой строение подобное анатомическому строению пятки взрослого человека(размеры даны для среднестатистических габаритов взрослого человека). Устройство предназначено для выполнения на основании действия мышечно-венозной помпы стопы и голени специального комплекса физических упражнений для стопы и голени путем смещения пяточной кости относительно кожи с подкожной основой области пятки в разных направлениях с использованием сгибателей и разгибателей голени вперед-назад, влево-вправо, по часовой стрелке и против часовой стрелки, носок стопы влево - носок стопы вправо, поднимание носка кверху, отрыв пятки от дна углубления с опорой на носок. Каждое упражнение выполняется по 10 раз, повторяя комплекс в течение дня через каждый час, продолжительность занятия 5-7 мин, на протяжении длительного времени (несколько недель) до исчезновения отеков в области лодыжек и нижней трети голени. Устройство иллюстрировано фиг. 1 (вид сверху), фиг. 2 сечение - (вид сбоку),фиг. 3 сечение - (вид спереди), где 1 - корпус устройства в виде пластины, 2 - многопрофильное углубление в пластине для фиксации пятки пациента, 3 - ось симметрии устройства, 4 - шероховатая нижняя плоскость пластины против скольжения, 5 - дно углубления для нижней поверхности пятки пациента (зона радиуса 3), 6 - граница желоба на переднем верхнем крае устройства для размещения среднего отдела стопы пациента. В зависимости от типа телосложения, конституции пациента и размеров стопы (гипостеник человек малого роста и веса, слабого телосложения нормостеник - среднего роста и веса,среднего телосложения гиперстеник - большого роста, вес с избытком, крепкого телосложения) используют соответственно 3 типоразмера устройства -1,2,3. 2 23312005.12.30 Устройство работает следующим образом. Пациент в положении сидя или стоя устанавливает подобранный врачом по размеру корпус 1 устройства нижней шероховатой плоскостью 4 на пол (или другую поверхность) желобом 6 к носку стопы, фиксирует свою пятку в многопрофильное углубление 2 и медленно, с усилием, напрягая мышцы голени,перемещает пяточную кость по отношению кожи с подкожной основой области пятки вперед и назад, влево и вправо, по часовой стрелке и против нее, носок стопы вправо и носок стопы влево, отрыв пятки от дна 5 устройства с упором на носок стопы, подъем носка кверху с упором на пятку. Каждое упражнение комплекса выполняется по 10 раз в течение 5-7 минут в медленном темпе, повторяя комплекс упражнений с интервалом один час на протяжении дня несколько недель, пока не исчезнут отеки в области лодыжек и нижней трети голени. Устройство одинаково пригодно для правой и левой стопы. Пример работы устройства. Больной П., 65 лет, история болезни 9756, лечился в Республиканской больнице в ноябре-декабре 2004 года с диагнозом тромбофлебит правой стопы и голени. После курса капельниц с пентоксифилином и физиотерапевтических процедур выписан с улучшением. Через месяц возникла хроническая венозная недостаточность - степени в виде болей и отеков в области лодыжек и нижней трети голени. Проведен курс лечения с применением устройства для лечения хронической венозной нодостаточности (подпяточника). Пациент ежедневно выполнял через каждый час на работе и дома специальный комплекс физических упражнений для правой стопы и голени движения стопой при неподвижной коже с подкожной основой области пятки относительно пяточной кости - вперед-назад, влевовправо, по часовой стрелке и против нее, носок стопы влево-вправо, подъем носка стопы вверх, приподнимание пятки над дном устройства. После 3-х недель лечения боли и отеки в области внутренней лодыжки и нижней трети голени исчезли. Использовался подпяточник 2-го типоразмера (для лиц среднего телосложения, роста и веса). Устройство применимо не только по прямому назначению, но и показано также при тромбофлебитах, флеботроибозах, посттромбофлебитическом синдроме, варикозной болезни нижних конечностей, после операций на сосудах ног, при беременности второй половины, ишемической болезни сердца с хронической венозной недостаточностью, отечном синдроме различной этиологии, т.е. при наличии отеков области стопы и голени. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
