Устройство для ловли грызунов

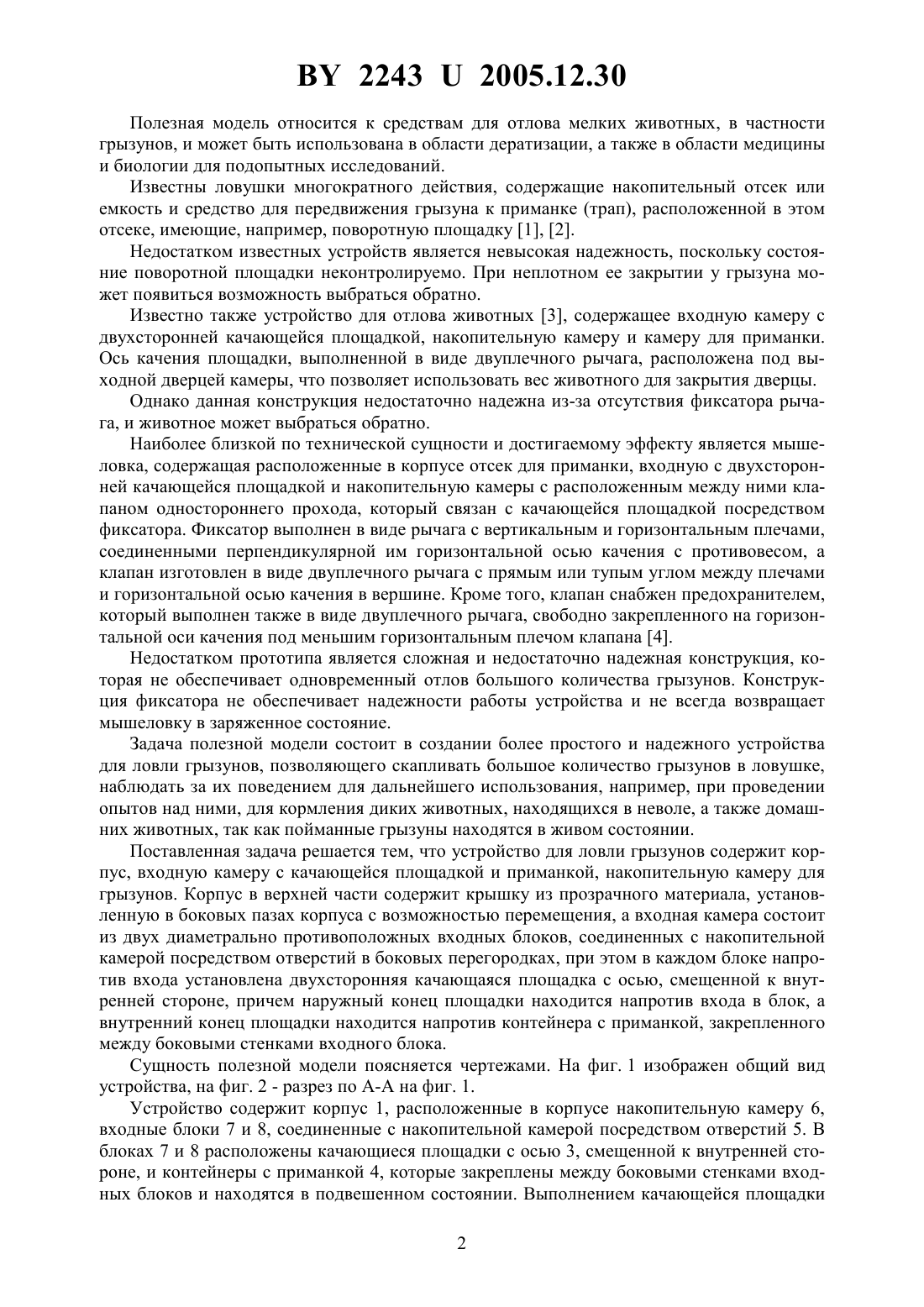

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ЛОВЛИ ГРЫЗУНОВ(71) Заявитель Халимон Виктор Иванович(72) Автор Халимон Виктор Иванович(73) Патентообладатель Халимон Виктор Иванович(57) Устройство для ловли грызунов, содержащее корпус, входную камеру с качающейся площадкой и приманкой, накопительную камеру для грызунов, отличающееся тем, что корпус в верхней части имеет съемную крышку из прозрачного материала, установленную в боковых пазах корпуса с возможностью перемещения, входная камера состоит из двух диаметрально противоположных блоков, соединенных с накопительной камерой посредством отверстий в боковых перегородках, причем в каждом блоке напротив входа установлена двухсторонняя качающаяся площадка с осью, смещенной к внутренней стороне,при этом наружный конец площадки находится напротив входа в блок, а внутренний конец площадки находится напротив контейнера с приманкой, закрепленного между боковыми стенками входного блока. 22432005.12.30 Полезная модель относится к средствам для отлова мелких животных, в частности грызунов, и может быть использована в области дератизации, а также в области медицины и биологии для подопытных исследований. Известны ловушки многократного действия, содержащие накопительный отсек или емкость и средство для передвижения грызуна к приманке (трап), расположенной в этом отсеке, имеющие, например, поворотную площадку 1, 2. Недостатком известных устройств является невысокая надежность, поскольку состояние поворотной площадки неконтролируемо. При неплотном ее закрытии у грызуна может появиться возможность выбраться обратно. Известно также устройство для отлова животных 3, содержащее входную камеру с двухсторонней качающейся площадкой, накопительную камеру и камеру для приманки. Ось качения площадки, выполненной в виде двуплечного рычага, расположена под выходной дверцей камеры, что позволяет использовать вес животного для закрытия дверцы. Однако данная конструкция недостаточно надежна из-за отсутствия фиксатора рычага, и животное может выбраться обратно. Наиболее близкой по технической сущности и достигаемому эффекту является мышеловка, содержащая расположенные в корпусе отсек для приманки, входную с двухсторонней качающейся площадкой и накопительную камеры с расположенным между ними клапаном одностороннего прохода, который связан с качающейся площадкой посредством фиксатора. Фиксатор выполнен в виде рычага с вертикальным и горизонтальным плечами,соединенными перпендикулярной им горизонтальной осью качения с противовесом, а клапан изготовлен в виде двуплечного рычага с прямым или тупым углом между плечами и горизонтальной осью качения в вершине. Кроме того, клапан снабжен предохранителем,который выполнен также в виде двуплечного рычага, свободно закрепленного на горизонтальной оси качения под меньшим горизонтальным плечом клапана 4. Недостатком прототипа является сложная и недостаточно надежная конструкция, которая не обеспечивает одновременный отлов большого количества грызунов. Конструкция фиксатора не обеспечивает надежности работы устройства и не всегда возвращает мышеловку в заряженное состояние. Задача полезной модели состоит в создании более простого и надежного устройства для ловли грызунов, позволяющего скапливать большое количество грызунов в ловушке,наблюдать за их поведением для дальнейшего использования, например, при проведении опытов над ними, для кормления диких животных, находящихся в неволе, а также домашних животных, так как пойманные грызуны находятся в живом состоянии. Поставленная задача решается тем, что устройство для ловли грызунов содержит корпус, входную камеру с качающейся площадкой и приманкой, накопительную камеру для грызунов. Корпус в верхней части содержит крышку из прозрачного материала, установленную в боковых пазах корпуса с возможностью перемещения, а входная камера состоит из двух диаметрально противоположных входных блоков, соединенных с накопительной камерой посредством отверстий в боковых перегородках, при этом в каждом блоке напротив входа установлена двухсторонняя качающаяся площадка с осью, смещенной к внутренней стороне, причем наружный конец площадки находится напротив входа в блок, а внутренний конец площадки находится напротив контейнера с приманкой, закрепленного между боковыми стенками входного блока. Сущность полезной модели поясняется чертежами. На фиг. 1 изображен общий вид устройства, на фиг. 2 - разрез по - на фиг. 1. Устройство содержит корпус 1, расположенные в корпусе накопительную камеру 6,входные блоки 7 и 8, соединенные с накопительной камерой посредством отверстий 5. В блоках 7 и 8 расположены качающиеся площадки с осью 3, смещенной к внутренней стороне, и контейнеры с приманкой 4, которые закреплены между боковыми стенками входных блоков и находятся в подвешенном состоянии. Выполнением качающейся площадки 2 22432005.12.30 с осью, смещенной к внутренней стороне, достигается дисбаланс, и она всегда находится в наклонном положении (сторожевой вариант). Контейнеры имеют вогнутую форму для надежного удержания приманки. Сверху устройство закрыто прозрачной крышкой, которая вставляется в боковые пазы корпуса и имеет возможность двигаться. Устройство для ловли грызунов работает следующим образом. В настороженном положении наружный конец качающейся площадки 3 в блоках 7 и 8 опущен вниз - входы в устройство открыты. При этом внутренний конец качающейся площадки поднят и свободно прилегает к контейнеру с приманкой 4. Привлекаемые приманкой грызуны проникают во входные блоки 7 и 8 с качающейся площадкой и проходят по ней. Не доходя до контейнера с приманкой 4, под тяжестью грызуна качающаяся площадка 3 меняет положение ранее поднятый внутренний ее конец опускается вниз и грызун в поисках выхода неизбежно направляется через отверстие 5 в накопительную камеру 6. После этого внутренний конец качающейся площадки опять поднимается вверх, а противоположный конец опускается вниз и открывает опять вход в блоки 7 и 8. Устройство вновь насторожено и может принять следующих грызунов. Два входа в устройство дают возможность входить одновременно 2 грызунам. В случае отсутствия приманки в одном блоке грызун идет во второй вход. Прозрачная крышка позволяет человеку наблюдать обстановку внутри устройства (наличие грызунов, приманки). Корпус и другие детали устройства могут быть изготовлены из дерева, металла или полимерного материала. Крышка - из стекла или любого другого прозрачного материала. Опытный образец, изготовленный из дерева в лабораторных условиях, показал надежность отлова грызунов в большом количестве одновременно. В качестве приманки использовалась различная пища, особенно привлекающая грызунов (сыр, сало, фарш и т.п.). Предлагаемая полезная модель проста в изготовлении и может быть широко использована не только для отлова грызунов в целях их уничтожения, но и для проведения различных исследований, например при проведении опытов над ними, для кормления диких животных, находящихся в неволе, а также домашних животных, так как пойманные грызуны находятся в живом состоянии. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
