Устройство для ограничения распространения опасных химических веществ при аварийном выбросе

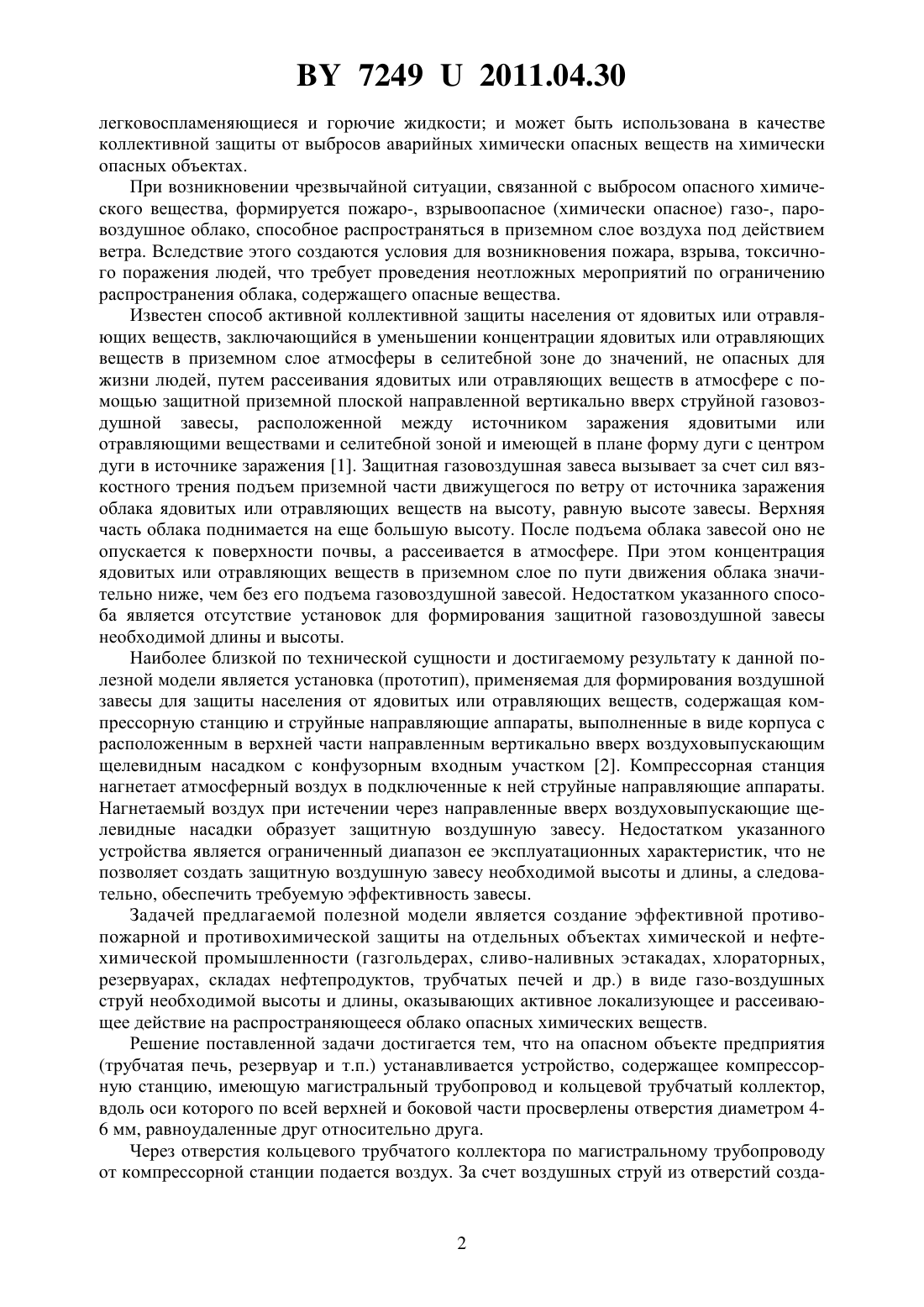

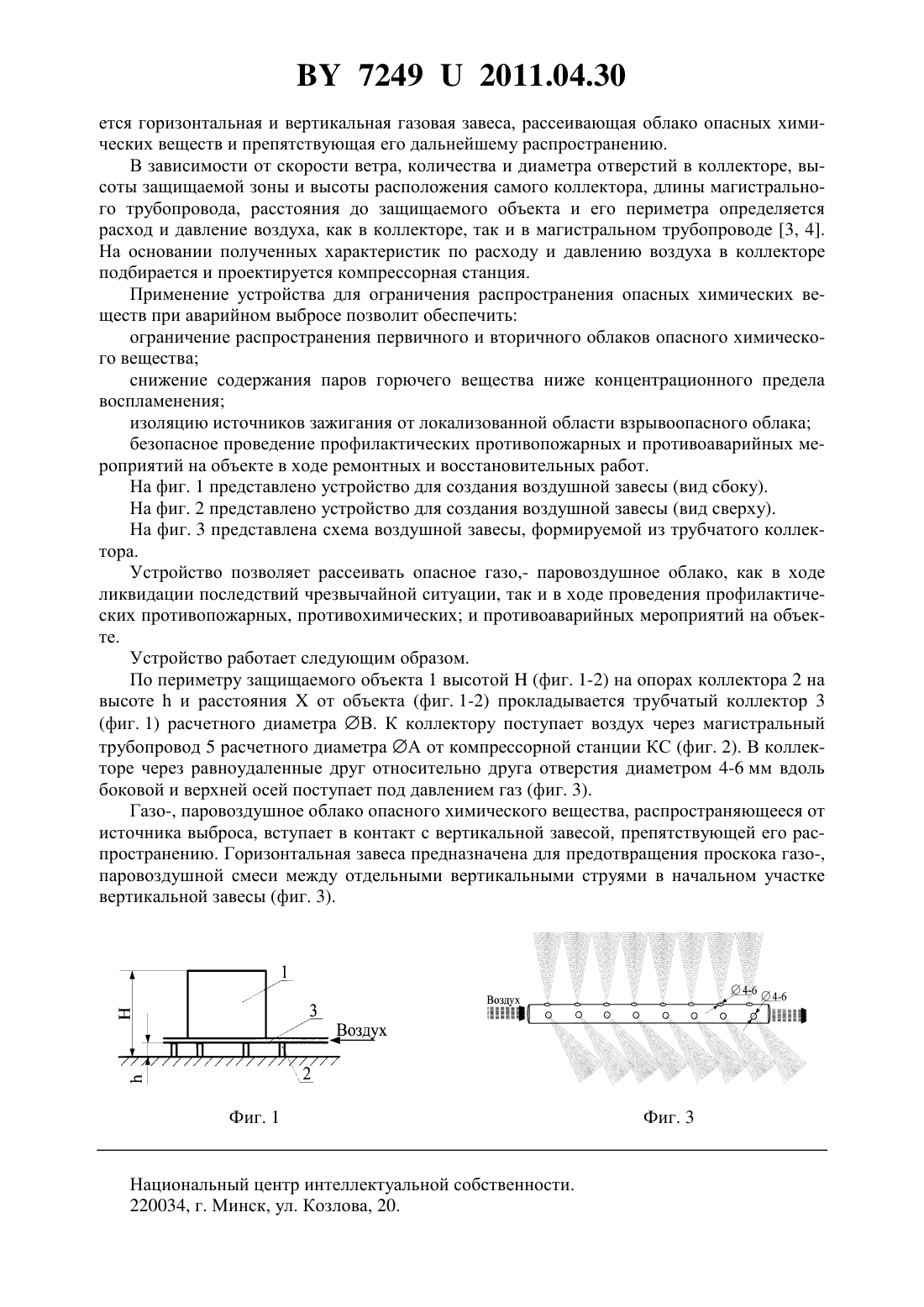

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОГРАНИЧЕНИЯ РАСПРОСТРАНЕНИЯ ОПАСНЫХ ХИМИЧЕСКИХ ВЕЩЕСТВ ПРИ АВАРИЙНОМ ВЫБРОСЕ(71) Заявитель Государственное учреждение образования Командно-инженерный институт Министерства по чрезвычайным ситуациям Республики Беларусь(72) Авторы Булва Александр Дмитриевич Котов Геннадий Викторович(73) Патентообладатель Государственное учреждение образования Командноинженерный институт Министерства по чрезвычайным ситуациям Республики Беларусь(57) Устройство для ограничения распространения опасных химических веществ при аварийном выбросе содержит компрессорную станцию, отличающееся тем, что имеет магистральный трубопровод и кольцевой трубчатый коллектор, вдоль оси которого по всей верхней и боковой части просверлены отверстия диаметром 4-6 мм, равноудаленные друг относительно друга.(56) 1. Патент РФ 2179046, МПК 62 29/00, 2002. 2. Эльтерман В.М. Воздушные завесы. - . Машиностроение, 1966. - С. 3, 83-88. 3. Альтшуль А.Д., Животовский Л.С., Иванов Л.П. Гидравлика и аэродинамика Учеб. для вузов. - . Стройиздат, 1987. - 414 с. 4. СТБ П 11.05.03-2006. Система стандартов пожарной безопасности. Пожарная безопасность технологических процессов. Методы оценки и анализа пожарной опасности. Общие требования. Фиг. 2 Полезная модель относится к области борьбы с чрезвычайными ситуациями, в частности, является стационарным средством активной противопожарной защиты объектов промышленности, на которых хранятся, перерабатываются, используются, транспортируются 72492011.04.30 легковоспламеняющиеся и горючие жидкости и может быть использована в качестве коллективной защиты от выбросов аварийных химически опасных веществ на химически опасных объектах. При возникновении чрезвычайной ситуации, связанной с выбросом опасного химического вещества, формируется пожаро-, взрывоопасное (химически опасное) газо-, паровоздушное облако, способное распространяться в приземном слое воздуха под действием ветра. Вследствие этого создаются условия для возникновения пожара, взрыва, токсичного поражения людей, что требует проведения неотложных мероприятий по ограничению распространения облака, содержащего опасные вещества. Известен способ активной коллективной защиты населения от ядовитых или отравляющих веществ, заключающийся в уменьшении концентрации ядовитых или отравляющих веществ в приземном слое атмосферы в селитебной зоне до значений, не опасных для жизни людей, путем рассеивания ядовитых или отравляющих веществ в атмосфере с помощью защитной приземной плоской направленной вертикально вверх струйной газовоздушной завесы, расположенной между источником заражения ядовитыми или отравляющими веществами и селитебной зоной и имеющей в плане форму дуги с центром дуги в источнике заражения 1. Защитная газовоздушная завеса вызывает за счет сил вязкостного трения подъем приземной части движущегося по ветру от источника заражения облака ядовитых или отравляющих веществ на высоту, равную высоте завесы. Верхняя часть облака поднимается на еще большую высоту. После подъема облака завесой оно не опускается к поверхности почвы, а рассеивается в атмосфере. При этом концентрация ядовитых или отравляющих веществ в приземном слое по пути движения облака значительно ниже, чем без его подъема газовоздушной завесой. Недостатком указанного способа является отсутствие установок для формирования защитной газовоздушной завесы необходимой длины и высоты. Наиболее близкой по технической сущности и достигаемому результату к данной полезной модели является установка (прототип), применяемая для формирования воздушной завесы для защиты населения от ядовитых или отравляющих веществ, содержащая компрессорную станцию и струйные направляющие аппараты, выполненные в виде корпуса с расположенным в верхней части направленным вертикально вверх воздуховыпускающим щелевидным насадком с конфузорным входным участком 2. Компрессорная станция нагнетает атмосферный воздух в подключенные к ней струйные направляющие аппараты. Нагнетаемый воздух при истечении через направленные вверх воздуховыпускающие щелевидные насадки образует защитную воздушную завесу. Недостатком указанного устройства является ограниченный диапазон ее эксплуатационных характеристик, что не позволяет создать защитную воздушную завесу необходимой высоты и длины, а следовательно, обеспечить требуемую эффективность завесы. Задачей предлагаемой полезной модели является создание эффективной противопожарной и противохимической защиты на отдельных объектах химической и нефтехимической промышленности (газгольдерах, сливо-наливных эстакадах, хлораторных,резервуарах, складах нефтепродуктов, трубчатых печей и др.) в виде газо-воздушных струй необходимой высоты и длины, оказывающих активное локализующее и рассеивающее действие на распространяющееся облако опасных химических веществ. Решение поставленной задачи достигается тем, что на опасном объекте предприятия(трубчатая печь, резервуар и т.п.) устанавливается устройство, содержащее компрессорную станцию, имеющую магистральный трубопровод и кольцевой трубчатый коллектор,вдоль оси которого по всей верхней и боковой части просверлены отверстия диаметром 46 мм, равноудаленные друг относительно друга. Через отверстия кольцевого трубчатого коллектора по магистральному трубопроводу от компрессорной станции подается воздух. За счет воздушных струй из отверстий созда 2 72492011.04.30 ется горизонтальная и вертикальная газовая завеса, рассеивающая облако опасных химических веществ и препятствующая его дальнейшему распространению. В зависимости от скорости ветра, количества и диаметра отверстий в коллекторе, высоты защищаемой зоны и высоты расположения самого коллектора, длины магистрального трубопровода, расстояния до защищаемого объекта и его периметра определяется расход и давление воздуха, как в коллекторе, так и в магистральном трубопроводе 3, 4. На основании полученных характеристик по расходу и давлению воздуха в коллекторе подбирается и проектируется компрессорная станция. Применение устройства для ограничения распространения опасных химических веществ при аварийном выбросе позволит обеспечить ограничение распространения первичного и вторичного облаков опасного химического вещества снижение содержания паров горючего вещества ниже концентрационного предела воспламенения изоляцию источников зажигания от локализованной области взрывоопасного облака безопасное проведение профилактических противопожарных и противоаварийных мероприятий на объекте в ходе ремонтных и восстановительных работ. На фиг. 1 представлено устройство для создания воздушной завесы (вид сбоку). На фиг. 2 представлено устройство для создания воздушной завесы (вид сверху). На фиг. 3 представлена схема воздушной завесы, формируемой из трубчатого коллектора. Устройство позволяет рассеивать опасное газо,- паровоздушное облако, как в ходе ликвидации последствий чрезвычайной ситуации, так и в ходе проведения профилактических противопожарных, противохимических и противоаварийных мероприятий на объекте. Устройство работает следующим образом. По периметру защищаемого объекта 1 высотой(фиг. 1-2) на опорах коллектора 2 на высотеи расстоянияот объекта (фиг. 1-2) прокладывается трубчатый коллектор 3(фиг. 1) расчетного диаметра В. К коллектору поступает воздух через магистральный трубопровод 5 расчетного диаметра А от компрессорной станции КС (фиг. 2). В коллекторе через равноудаленные друг относительно друга отверстия диаметром 4-6 мм вдоль боковой и верхней осей поступает под давлением газ (фиг. 3). Газо-, паровоздушное облако опасного химического вещества, распространяющееся от источника выброса, вступает в контакт с вертикальной завесой, препятствующей его распространению. Горизонтальная завеса предназначена для предотвращения проскока газо-,паровоздушной смеси между отдельными вертикальными струями в начальном участке вертикальной завесы (фиг. 3). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
