Светосигнальное оптическое устройство

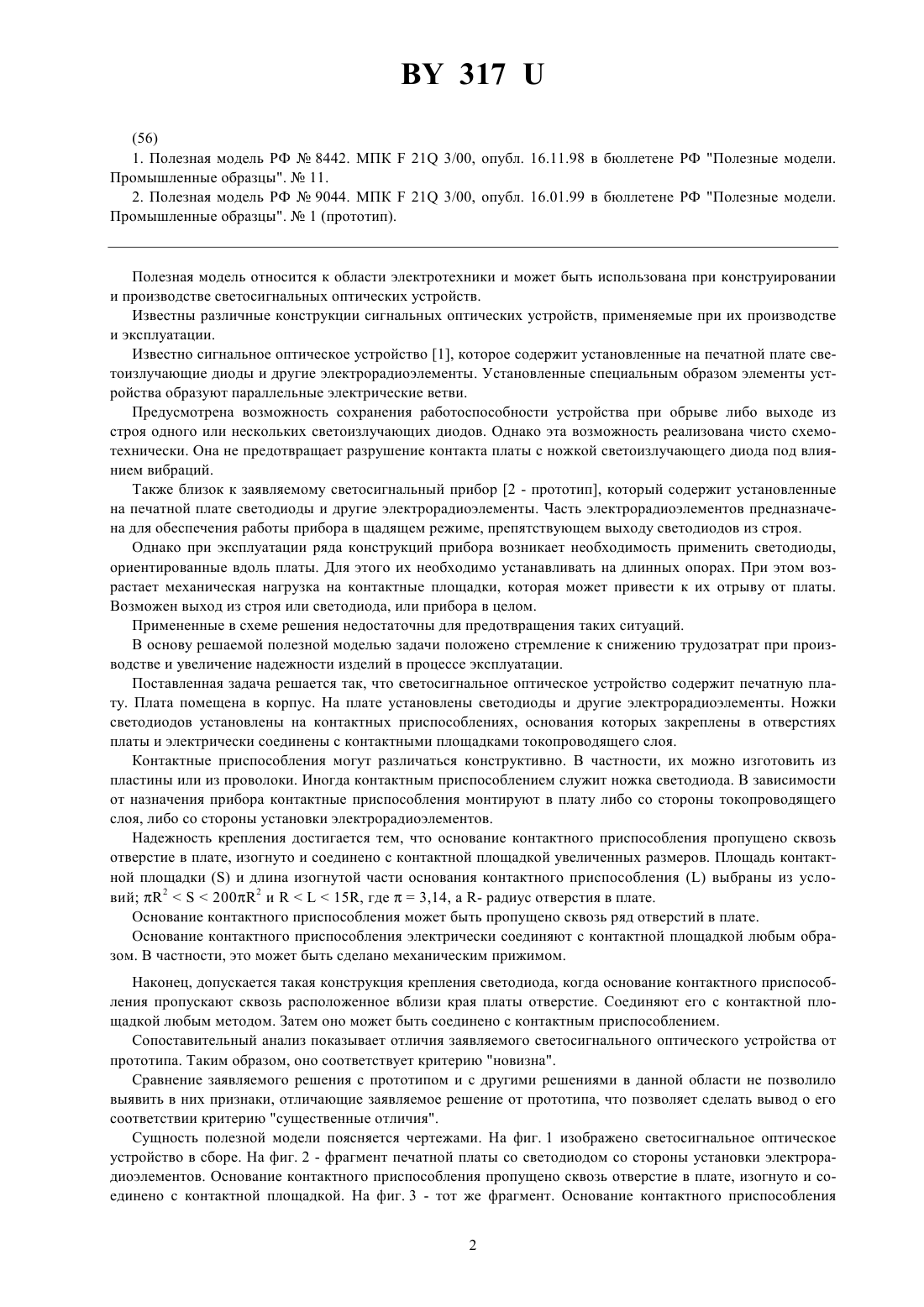

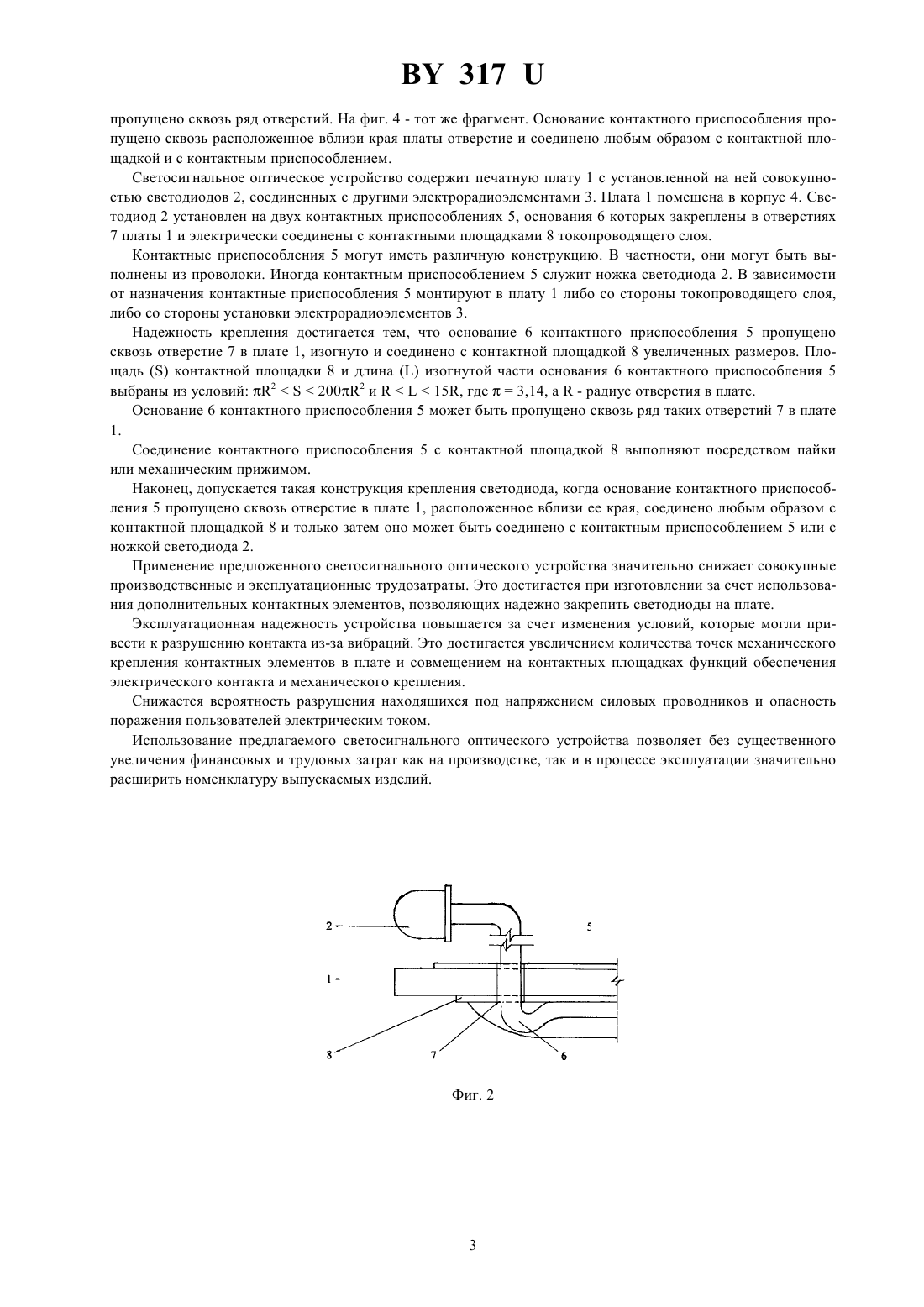

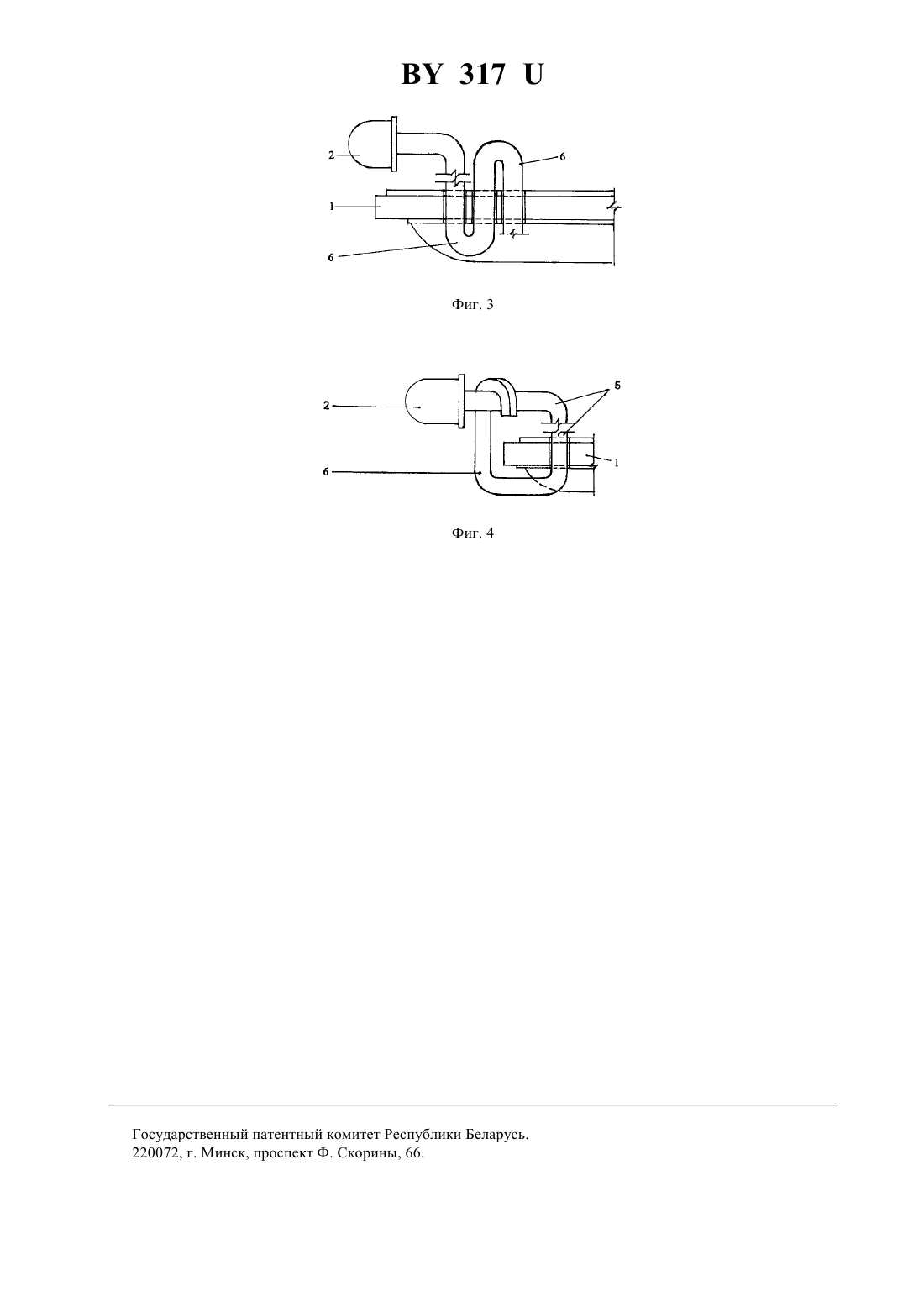

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(57) 1. Светосигнальное оптическое устройство, содержащее помещенную в корпус печатную плату с установленной на ней совокупностью светодиодов и соединенных с ними электрорадиоэлементов, отличающееся тем, что светодиод установлен на контактных приспособлениях, причем их основания закреплены в отверстиях платы и электрически соединены с контактными площадками токопроводящего слоя. 2. Светосигнальное оптическое устройство по п. 1, отличающееся тем, что контактные приспособления выполнены из проволоки. 3. Светосигнальное оптическое устройство по п. 1, отличающееся тем, что контактным приспособлением служит ножка установленного светодиода. 4. Светосигнальное оптическое устройство по пп. 1, 2 или 3, отличающееся тем, что контактные приспособления вмонтированы в плату со стороны установки электрорадиоэлементов. 5. Светосигнальное оптическое устройство по пп. 1, 2 или 3, отличающееся тем, что контактные приспособления вмонтированы в плату со стороны токопроводящего слоя. 6. Светосигнальное оптическое устройство по одному из пп. 1-5, отличающееся тем, что основание контактного приспособления пропущено сквозь отверстие в плате, изогнуто и соединено с контактной площадкой, причем- площадь контактной площадки и- длина изогнутой части основания контактного приспособления выбраны из условий 22002 и 15, где 3,14- радиус отверстия в плате. 7. Светосигнальное оптическое устройство по одному из пп. 1-6, отличающееся тем, что основание контактного приспособления последовательно пропущено сквозь ряд отверстий в плате. Фиг. 1 8. Светосигнальное оптическое устройство по одному из пп. 1-8, отличающееся тем, что контактное приспособление закреплено посредством механического прижима. 9. Светосигнальное оптическое устройство по одному из пп. 1-8, отличающееся тем, что основание контактного приспособления пропущено сквозь отверстие в плате, расположенное вблизи ее края, соединено с контактной площадкой и затем с самим контактным приспособлением.(56) 1. Полезная модель РФ 8442. МПК 21 3/00, опубл. 16.11.98 в бюллетене РФ Полезные модели. Промышленные образцы.11. 2. Полезная модель РФ 9044. МПК 21 3/00, опубл. 16.01.99 в бюллетене РФ Полезные модели. Промышленные образцы.1 (прототип). Полезная модель относится к области электротехники и может быть использована при конструировании и производстве светосигнальных оптических устройств. Известны различные конструкции сигнальных оптических устройств, применяемые при их производстве и эксплуатации. Известно сигнальное оптическое устройство 1, которое содержит установленные на печатной плате светоизлучающие диоды и другие электрорадиоэлементы. Установленные специальным образом элементы устройства образуют параллельные электрические ветви. Предусмотрена возможность сохранения работоспособности устройства при обрыве либо выходе из строя одного или нескольких светоизлучающих диодов. Однако эта возможность реализована чисто схемотехнически. Она не предотвращает разрушение контакта платы с ножкой светоизлучающего диода под влиянием вибраций. Также близок к заявляемому светосигнальный прибор 2 - прототип, который содержит установленные на печатной плате светодиоды и другие электрорадиоэлементы. Часть электрорадиоэлементов предназначена для обеспечения работы прибора в щадящем режиме, препятствующем выходу светодиодов из строя. Однако при эксплуатации ряда конструкций прибора возникает необходимость применить светодиоды,ориентированные вдоль платы. Для этого их необходимо устанавливать на длинных опорах. При этом возрастает механическая нагрузка на контактные площадки, которая может привести к их отрыву от платы. Возможен выход из строя или светодиода, или прибора в целом. Примененные в схеме решения недостаточны для предотвращения таких ситуаций. В основу решаемой полезной моделью задачи положено стремление к снижению трудозатрат при производстве и увеличение надежности изделий в процессе эксплуатации. Поставленная задача решается так, что светосигнальное оптическое устройство содержит печатную плату. Плата помещена в корпус. На плате установлены светодиоды и другие электрорадиоэлементы. Ножки светодиодов установлены на контактных приспособлениях, основания которых закреплены в отверстиях платы и электрически соединены с контактными площадками токопроводящего слоя. Контактные приспособления могут различаться конструктивно. В частности, их можно изготовить из пластины или из проволоки. Иногда контактным приспособлением служит ножка светодиода. В зависимости от назначения прибора контактные приспособления монтируют в плату либо со стороны токопроводящего слоя, либо со стороны установки электрорадиоэлементов. Надежность крепления достигается тем, что основание контактного приспособления пропущено сквозь отверстие в плате, изогнуто и соединено с контактной площадкой увеличенных размеров. Площадь контактной площадкии длина изогнутой части основания контактного приспособлениявыбраны из условий 22002 и 15, где 3,14,- радиус отверстия в плате. Основание контактного приспособления может быть пропущено сквозь ряд отверстий в плате. Основание контактного приспособления электрически соединяют с контактной площадкой любым образом. В частности, это может быть сделано механическим прижимом. Наконец, допускается такая конструкция крепления светодиода, когда основание контактного приспособления пропускают сквозь расположенное вблизи края платы отверстие. Соединяют его с контактной площадкой любым методом. Затем оно может быть соединено с контактным приспособлением. Сопоставительный анализ показывает отличия заявляемого светосигнального оптического устройства от прототипа. Таким образом, оно соответствует критерию новизна. Сравнение заявляемого решения с прототипом и с другими решениями в данной области не позволило выявить в них признаки, отличающие заявляемое решение от прототипа, что позволяет сделать вывод о его соответствии критерию существенные отличия. Сущность полезной модели поясняется чертежами. На фиг. 1 изображено светосигнальное оптическое устройство в сборе. На фиг. 2 - фрагмент печатной платы со светодиодом со стороны установки электрорадиоэлементов. Основание контактного приспособления пропущено сквозь отверстие в плате, изогнуто и соединено с контактной площадкой. На фиг. 3 - тот же фрагмент. Основание контактного приспособления 2 317 пропущено сквозь ряд отверстий. На фиг. 4 - тот же фрагмент. Основание контактного приспособления пропущено сквозь расположенное вблизи края платы отверстие и соединено любым образом с контактной площадкой и с контактным приспособлением. Светосигнальное оптическое устройство содержит печатную плату 1 с установленной на ней совокупностью светодиодов 2, соединенных с другими электрорадиоэлементами 3. Плата 1 помещена в корпус 4. Светодиод 2 установлен на двух контактных приспособлениях 5, основания 6 которых закреплены в отверстиях 7 платы 1 и электрически соединены с контактными площадками 8 токопроводящего слоя. Контактные приспособления 5 могут иметь различную конструкцию. В частности, они могут быть выполнены из проволоки. Иногда контактным приспособлением 5 служит ножка светодиода 2. В зависимости от назначения контактные приспособления 5 монтируют в плату 1 либо со стороны токопроводящего слоя,либо со стороны установки электрорадиоэлементов 3. Надежность крепления достигается тем, что основание 6 контактного приспособления 5 пропущено сквозь отверстие 7 в плате 1, изогнуто и соединено с контактной площадкой 8 увеличенных размеров. Площадьконтактной площадки 8 и длинаизогнутой части основания 6 контактного приспособления 5 выбраны из условий 22002 и 15, где 3,14,- радиус отверстия в плате. Основание 6 контактного приспособления 5 может быть пропущено сквозь ряд таких отверстий 7 в плате 1. Соединение контактного приспособления 5 с контактной площадкой 8 выполняют посредством пайки или механическим прижимом. Наконец, допускается такая конструкция крепления светодиода, когда основание контактного приспособления 5 пропущено сквозь отверстие в плате 1, расположенное вблизи ее края, соединено любым образом с контактной площадкой 8 и только затем оно может быть соединено с контактным приспособлением 5 или с ножкой светодиода 2. Применение предложенного светосигнального оптического устройства значительно снижает совокупные производственные и эксплуатационные трудозатраты. Это достигается при изготовлении за счет использования дополнительных контактных элементов, позволяющих надежно закрепить светодиоды на плате. Эксплуатационная надежность устройства повышается за счет изменения условий, которые могли привести к разрушению контакта из-за вибраций. Это достигается увеличением количества точек механического крепления контактных элементов в плате и совмещением на контактных площадках функций обеспечения электрического контакта и механического крепления. Снижается вероятность разрушения находящихся под напряжением силовых проводников и опасность поражения пользователей электрическим током. Использование предлагаемого светосигнального оптического устройства позволяет без существенного увеличения финансовых и трудовых затрат как на производстве, так и в процессе эксплуатации значительно расширить номенклатуру выпускаемых изделий. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
