Устройство для перемешивания малых объемов жидкости в узком сосуде

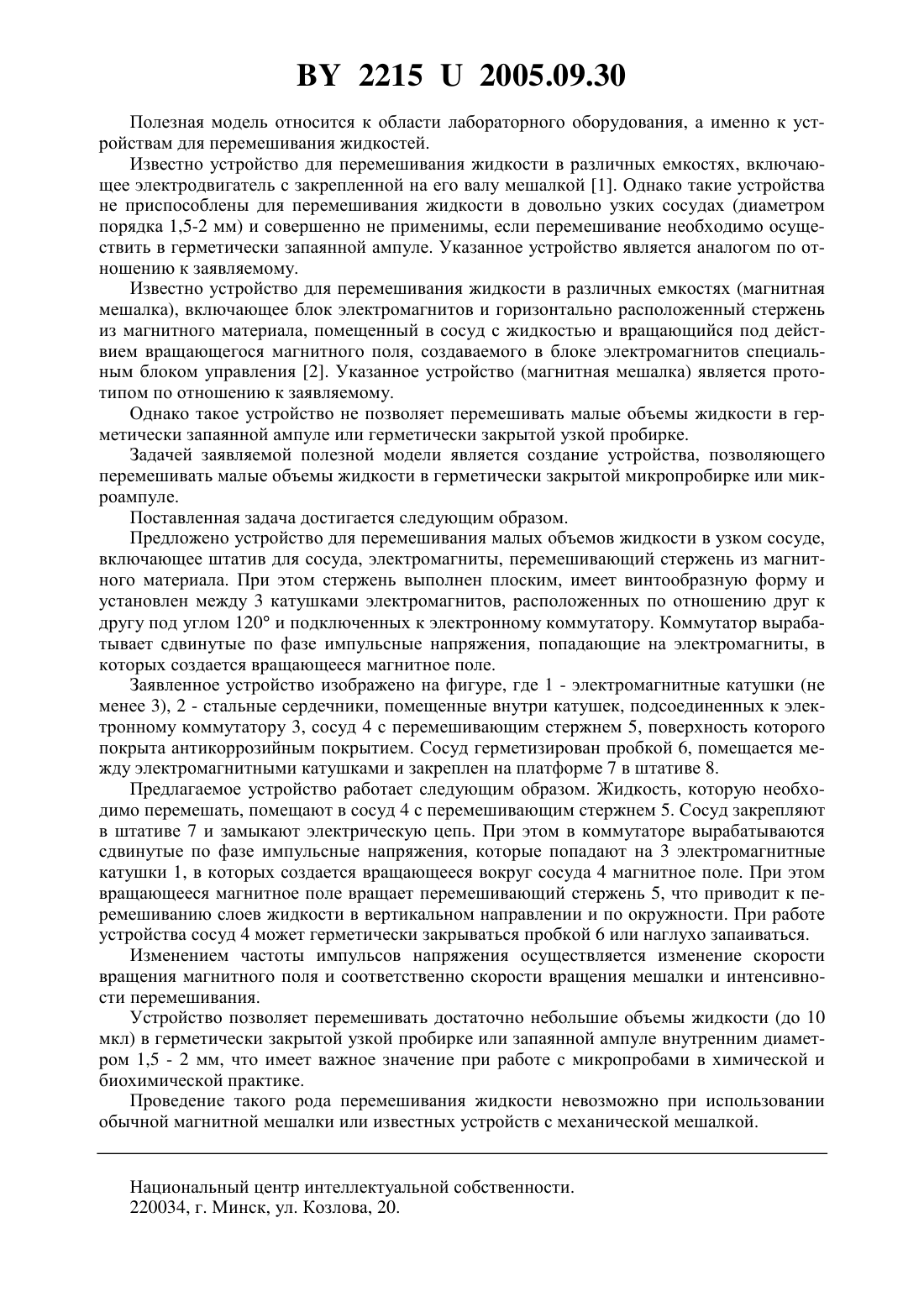

(51)01 7/00 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПЕРЕМЕШИВАНИЯ МАЛЫХ ОБЪЕМОВ ЖИДКОСТИ В УЗКОМ СОСУДЕ(71) Заявитель Государственное учреждение Республиканский научнопрактический центр гигиены(72) Авторы Перцовский Аркадий Литминович Соколов Сергей Михайлович Присмотров Юрий Анатольевич Мороз Юрий Константинович(73) Патентообладатель Государственное учреждение Республиканский научно-практический центр гигиены(57) 1. Устройство для перемешивания малых объемов жидкости в узком сосуде, включающее штатив для сосуда, электромагнитные катушки, электронный коммутатор, перемешивающий стержень из магнитного материала, отличающееся тем, что перемешивающий стержень выполнен плоским и имеет винтообразную форму. 2. Устройство по п. 1, отличающееся тем, что перемешивающий стержень установлен вертикально между тремя электромагнитными катушками. 3. Устройство по п. 1, отличающееся тем, что катушки по отношению друг к другу расположены под углом 120. 4. Устройство по п. 1, отличающееся тем, что диаметр перемешивающего стержня меньше диаметра сосуда для жидкости. 5. Устройство по п. 1, отличающееся тем, что концы стержня выполнены заостренными. 22152005.09.30 Полезная модель относится к области лабораторного оборудования, а именно к устройствам для перемешивания жидкостей. Известно устройство для перемешивания жидкости в различных емкостях, включающее электродвигатель с закрепленной на его валу мешалкой 1. Однако такие устройства не приспособлены для перемешивания жидкости в довольно узких сосудах (диаметром порядка 1,5-2 мм) и совершенно не применимы, если перемешивание необходимо осуществить в герметически запаянной ампуле. Указанное устройство является аналогом по отношению к заявляемому. Известно устройство для перемешивания жидкости в различных емкостях (магнитная мешалка), включающее блок электромагнитов и горизонтально расположенный стержень из магнитного материала, помещенный в сосуд с жидкостью и вращающийся под действием вращающегося магнитного поля, создаваемого в блоке электромагнитов специальным блоком управления 2. Указанное устройство (магнитная мешалка) является прототипом по отношению к заявляемому. Однако такое устройство не позволяет перемешивать малые объемы жидкости в герметически запаянной ампуле или герметически закрытой узкой пробирке. Задачей заявляемой полезной модели является создание устройства, позволяющего перемешивать малые объемы жидкости в герметически закрытой микропробирке или микроампуле. Поставленная задача достигается следующим образом. Предложено устройство для перемешивания малых объемов жидкости в узком сосуде,включающее штатив для сосуда, электромагниты, перемешивающий стержень из магнитного материала. При этом стержень выполнен плоским, имеет винтообразную форму и установлен между 3 катушками электромагнитов, расположенных по отношению друг к другу под углом 120 и подключенных к электронному коммутатору. Коммутатор вырабатывает сдвинутые по фазе импульсные напряжения, попадающие на электромагниты, в которых создается вращающееся магнитное поле. Заявленное устройство изображено на фигуре, где 1 - электромагнитные катушки (не менее 3), 2 - стальные сердечники, помещенные внутри катушек, подсоединенных к электронному коммутатору 3, сосуд 4 с перемешивающим стержнем 5, поверхность которого покрыта антикоррозийным покрытием. Сосуд герметизирован пробкой 6, помещается между электромагнитными катушками и закреплен на платформе 7 в штативе 8. Предлагаемое устройство работает следующим образом. Жидкость, которую необходимо перемешать, помещают в сосуд 4 с перемешивающим стержнем 5. Сосуд закрепляют в штативе 7 и замыкают электрическую цепь. При этом в коммутаторе вырабатываются сдвинутые по фазе импульсные напряжения, которые попадают на 3 электромагнитные катушки 1, в которых создается вращающееся вокруг сосуда 4 магнитное поле. При этом вращающееся магнитное поле вращает перемешивающий стержень 5, что приводит к перемешиванию слоев жидкости в вертикальном направлении и по окружности. При работе устройства сосуд 4 может герметически закрываться пробкой 6 или наглухо запаиваться. Изменением частоты импульсов напряжения осуществляется изменение скорости вращения магнитного поля и соответственно скорости вращения мешалки и интенсивности перемешивания. Устройство позволяет перемешивать достаточно небольшие объемы жидкости (до 10 мкл) в герметически закрытой узкой пробирке или запаянной ампуле внутренним диаметром 1,5 - 2 мм, что имеет важное значение при работе с микропробами в химической и биохимической практике. Проведение такого рода перемешивания жидкости невозможно при использовании обычной магнитной мешалки или известных устройств с механической мешалкой. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
