Устройство для измерения температуры подвижных деталей

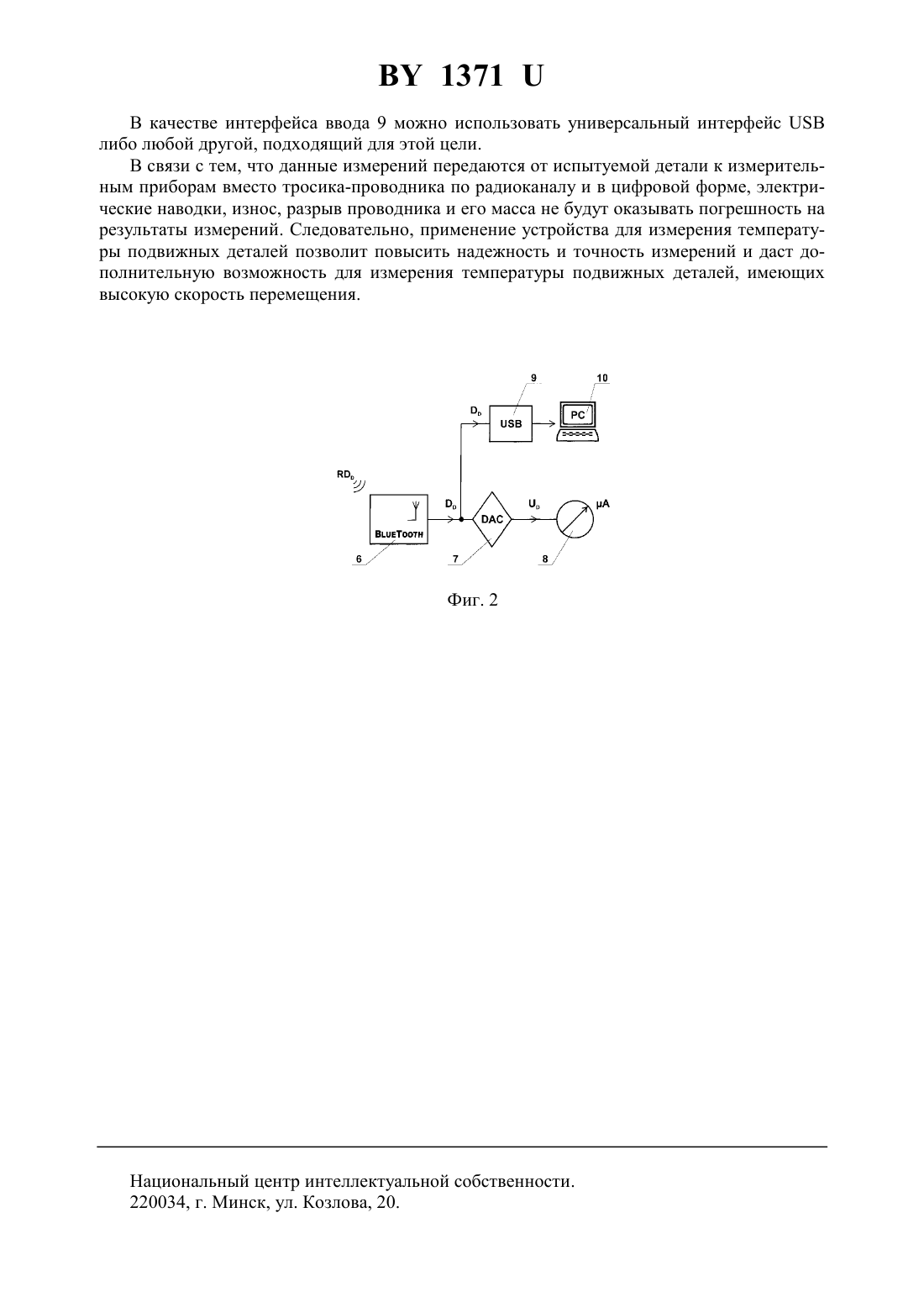

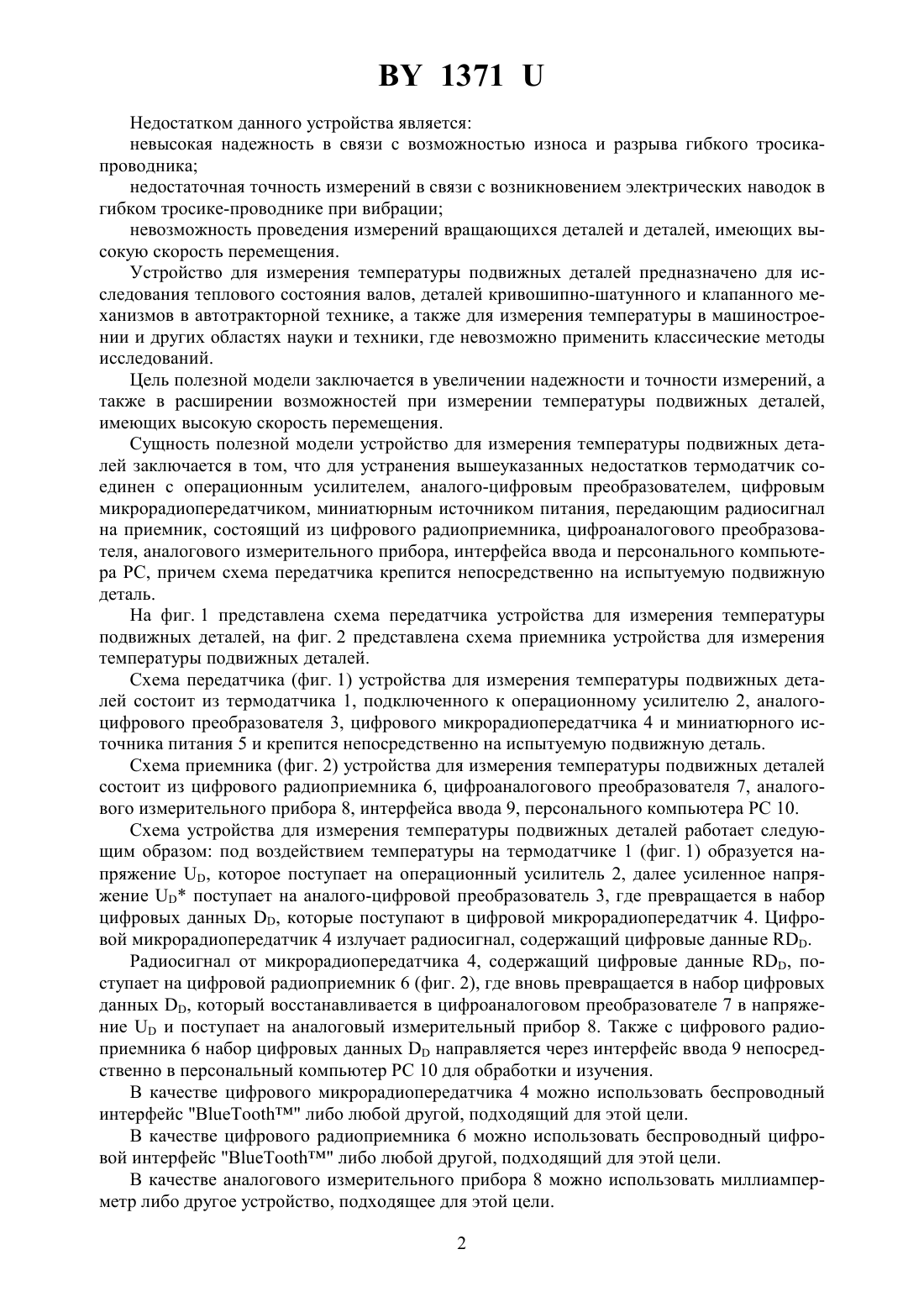

(51)01 7/00,02 41/00 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ ПОДВИЖНЫХ ДЕТАЛЕЙ(72) Авторы Карташевич Анатолий Николаевич Куликов Сергей Михайлович(57) Устройство для измерения температуры подвижных деталей, состоящее из термодатчика, отличающееся тем, что термодатчик соединен с операционным усилителем, аналого-цифровым преобразователем, цифровым микрорадиопередатчиком, миниатюрным источником питания, передающим радиосигнал на приемник, состоящий из цифрового радиоприемника, цифроаналогового преобразователя, аналогового измерительного прибора, интерфейса ввода и персонального компьютера , причем схема передатчика крепится непосредственно на испытуемую подвижную деталь.(56) 1. Райков И.Я. Испытание двигателей внутреннего сгорания. - М. Высшая школа,1975. - С. 65-66. Фиг. 1 Полезная модель относится к области машиностроения, в частности к автоматическому регулированию автотракторных двигателей (кл. -02). Известно устройство для измерения температуры подвижных деталей, состоящее из термодатчика, соединенного с измерительной цепью гибким тросиком-проводником 1. 1371 Недостатком данного устройства является невысокая надежность в связи с возможностью износа и разрыва гибкого тросикапроводника недостаточная точность измерений в связи с возникновением электрических наводок в гибком тросике-проводнике при вибрации невозможность проведения измерений вращающихся деталей и деталей, имеющих высокую скорость перемещения. Устройство для измерения температуры подвижных деталей предназначено для исследования теплового состояния валов, деталей кривошипно-шатунного и клапанного механизмов в автотракторной технике, а также для измерения температуры в машиностроении и других областях науки и техники, где невозможно применить классические методы исследований. Цель полезной модели заключается в увеличении надежности и точности измерений, а также в расширении возможностей при измерении температуры подвижных деталей,имеющих высокую скорость перемещения. Сущность полезной модели устройство для измерения температуры подвижных деталей заключается в том, что для устранения вышеуказанных недостатков термодатчик соединен с операционным усилителем, аналого-цифровым преобразователем, цифровым микрорадиопередатчиком, миниатюрным источником питания, передающим радиосигнал на приемник, состоящий из цифрового радиоприемника, цифроаналогового преобразователя, аналогового измерительного прибора, интерфейса ввода и персонального компьютера , причем схема передатчика крепится непосредственно на испытуемую подвижную деталь. На фиг. 1 представлена схема передатчика устройства для измерения температуры подвижных деталей, на фиг. 2 представлена схема приемника устройства для измерения температуры подвижных деталей. Схема передатчика (фиг. 1) устройства для измерения температуры подвижных деталей состоит из термодатчика 1, подключенного к операционному усилителю 2, аналогоцифрового преобразователя 3, цифрового микрорадиопередатчика 4 и миниатюрного источника питания 5 и крепится непосредственно на испытуемую подвижную деталь. Схема приемника (фиг. 2) устройства для измерения температуры подвижных деталей состоит из цифрового радиоприемника 6, цифроаналогового преобразователя 7, аналогового измерительного прибора 8, интерфейса ввода 9, персонального компьютера 10. Схема устройства для измерения температуры подвижных деталей работает следующим образом под воздействием температуры на термодатчике 1 (фиг. 1) образуется напряжение , которое поступает на операционный усилитель 2, далее усиленное напряжениепоступает на аналого-цифровой преобразователь 3, где превращается в набор цифровых данных , которые поступают в цифровой микрорадиопередатчик 4. Цифровой микрорадиопередатчик 4 излучает радиосигнал, содержащий цифровые данные . Радиосигнал от микрорадиопередатчика 4, содержащий цифровые данные , поступает на цифровой радиоприемник 6 (фиг. 2), где вновь превращается в набор цифровых данных , который восстанавливается в цифроаналоговом преобразователе 7 в напряжениеи поступает на аналоговый измерительный прибор 8. Также с цифрового радиоприемника 6 набор цифровых данныхнаправляется через интерфейс ввода 9 непосредственно в персональный компьютер 10 для обработки и изучения. В качестве цифрового микрорадиопередатчика 4 можно использовать беспроводный интерфейслибо любой другой, подходящий для этой цели. В качестве цифрового радиоприемника 6 можно использовать беспроводный цифровой интерфейслибо любой другой, подходящий для этой цели. В качестве аналогового измерительного прибора 8 можно использовать миллиамперметр либо другое устройство, подходящее для этой цели. 2 1371 В качестве интерфейса ввода 9 можно использовать универсальный интерфейслибо любой другой, подходящий для этой цели. В связи с тем, что данные измерений передаются от испытуемой детали к измерительным приборам вместо тросика-проводника по радиоканалу и в цифровой форме, электрические наводки, износ, разрыв проводника и его масса не будут оказывать погрешность на результаты измерений. Следовательно, применение устройства для измерения температуры подвижных деталей позволит повысить надежность и точность измерений и даст дополнительную возможность для измерения температуры подвижных деталей, имеющих высокую скорость перемещения. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
