Доильный аппарат

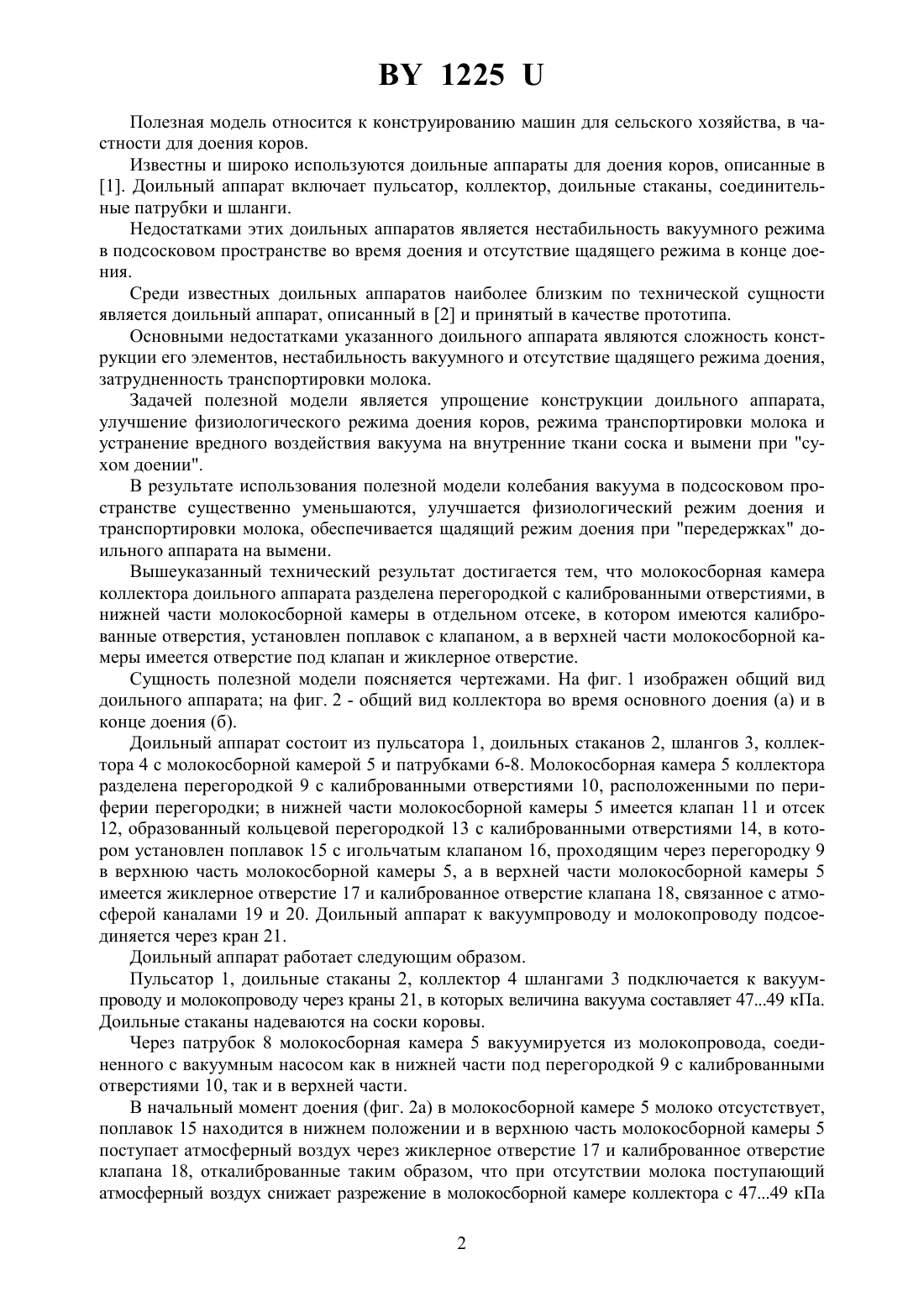

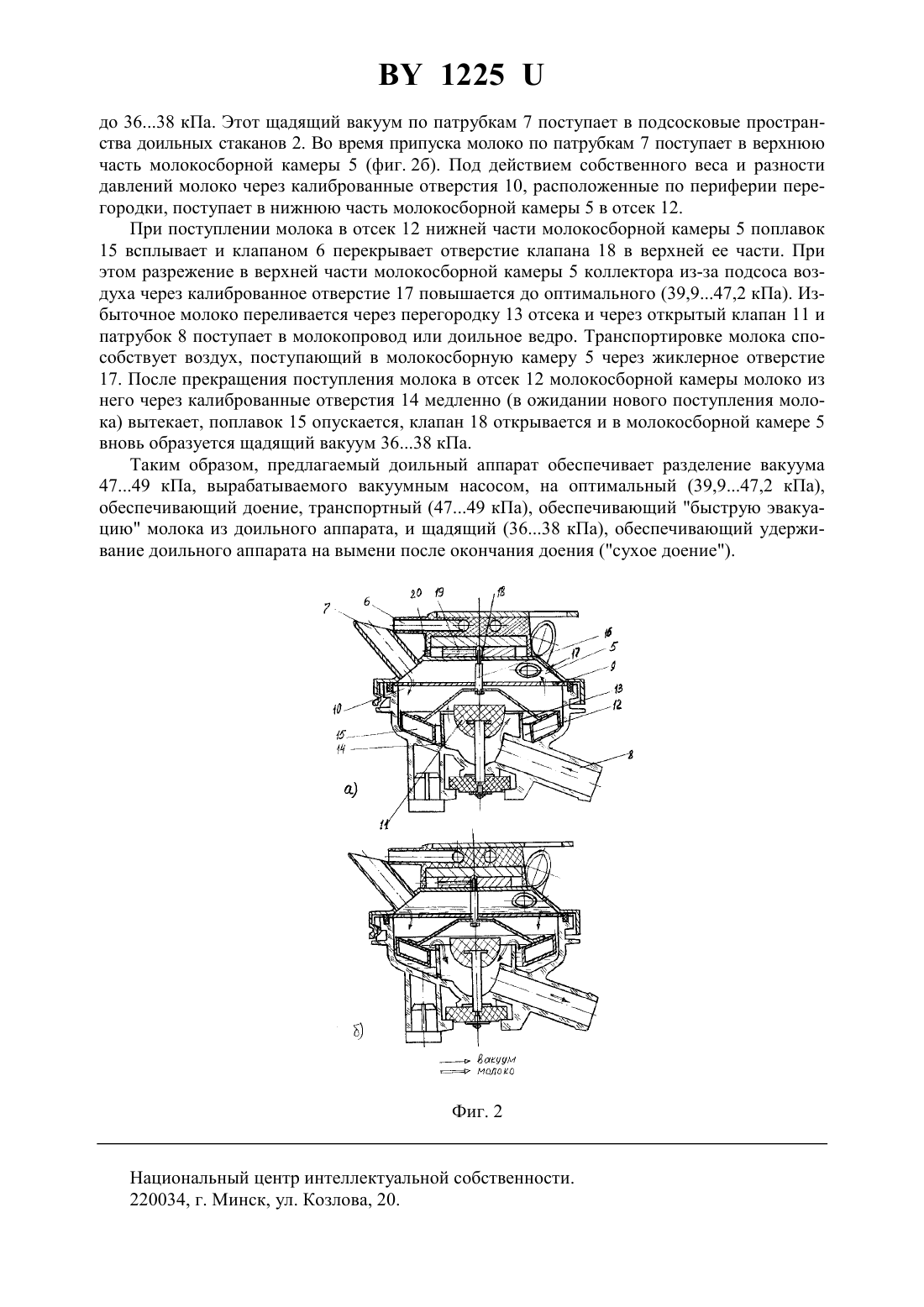

(71) Заявитель Республиканское унитарное предприятие Белорусский научно-исследовательский институт механизации сельского хозяйства(72) Авторы Дашков Владимир Николаевич Сорокин Эдуард Петрович Китиков Вадим Олегович Передня Владимир Иванович Лосик Сергей Викторович(73) Патентообладатель Республиканское унитарное предприятие Белорусский научно-исследовательский институт механизации сельского хозяйства(57) Доильный аппарат, содержащий пульсатор, доильные стаканы, шланги, коллектор с молокосборной камерой, отличающийся тем, что молокосборная камера коллектора разделена перегородкой с калиброванными отверстиями, расположенными по ее периферии,а в нижней части молокосборной камеры имеется отсек, образованный кольцевой перегородкой с калиброванными отверстиями, в котором установлен поплавок с игольчатым клапаном, проходящим через перегородку в верхнюю часть молокосборной камеры, а в верхней части последней имеется жиклерное отверстие и калиброванное отверстие клапана. 1225 Полезная модель относится к конструированию машин для сельского хозяйства, в частности для доения коров. Известны и широко используются доильные аппараты для доения коров, описанные в 1. Доильный аппарат включает пульсатор, коллектор, доильные стаканы, соединительные патрубки и шланги. Недостатками этих доильных аппаратов является нестабильность вакуумного режима в подсосковом пространстве во время доения и отсутствие щадящего режима в конце доения. Среди известных доильных аппаратов наиболее близким по технической сущности является доильный аппарат, описанный в 2 и принятый в качестве прототипа. Основными недостатками указанного доильного аппарата являются сложность конструкции его элементов, нестабильность вакуумного и отсутствие щадящего режима доения,затрудненность транспортировки молока. Задачей полезной модели является упрощение конструкции доильного аппарата,улучшение физиологического режима доения коров, режима транспортировки молока и устранение вредного воздействия вакуума на внутренние ткани соска и вымени при сухом доении. В результате использования полезной модели колебания вакуума в подсосковом пространстве существенно уменьшаются, улучшается физиологический режим доения и транспортировки молока, обеспечивается щадящий режим доения при передержках доильного аппарата на вымени. Вышеуказанный технический результат достигается тем, что молокосборная камера коллектора доильного аппарата разделена перегородкой с калиброванными отверстиями, в нижней части молокосборной камеры в отдельном отсеке, в котором имеются калиброванные отверстия, установлен поплавок с клапаном, а в верхней части молокосборной камеры имеется отверстие под клапан и жиклерное отверстие. Сущность полезной модели поясняется чертежами. На фиг. 1 изображен общий вид доильного аппарата на фиг. 2 - общий вид коллектора во время основного доения (а) и в конце доения (б). Доильный аппарат состоит из пульсатора 1, доильных стаканов 2, шлангов 3, коллектора 4 с молокосборной камерой 5 и патрубками 6-8. Молокосборная камера 5 коллектора разделена перегородкой 9 с калиброванными отверстиями 10, расположенными по периферии перегородки в нижней части молокосборной камеры 5 имеется клапан 11 и отсек 12, образованный кольцевой перегородкой 13 с калиброванными отверстиями 14, в котором установлен поплавок 15 с игольчатым клапаном 16, проходящим через перегородку 9 в верхнюю часть молокосборной камеры 5, а в верхней части молокосборной камеры 5 имеется жиклерное отверстие 17 и калиброванное отверстие клапана 18, связанное с атмосферой каналами 19 и 20. Доильный аппарат к вакуумпроводу и молокопроводу подсоединяется через кран 21. Доильный аппарат работает следующим образом. Пульсатор 1, доильные стаканы 2, коллектор 4 шлангами 3 подключается к вакуумпроводу и молокопроводу через краны 21, в которых величина вакуума составляет 4749 кПа. Доильные стаканы надеваются на соски коровы. Через патрубок 8 молокосборная камера 5 вакуумируется из молокопровода, соединенного с вакуумным насосом как в нижней части под перегородкой 9 с калиброванными отверстиями 10, так и в верхней части. В начальный момент доения (фиг. 2 а) в молокосборной камере 5 молоко отсустствует,поплавок 15 находится в нижнем положении и в верхнюю часть молокосборной камеры 5 поступает атмосферный воздух через жиклерное отверстие 17 и калиброванное отверстие клапана 18, откалиброванные таким образом, что при отсутствии молока поступающий атмосферный воздух снижает разрежение в молокосборной камере коллектора с 4749 кПа 2 1225 до 3638 кПа. Этот щадящий вакуум по патрубкам 7 поступает в подсосковые пространства доильных стаканов 2. Во время припуска молоко по патрубкам 7 поступает в верхнюю часть молокосборной камеры 5 (фиг. 2 б). Под действием собственного веса и разности давлений молоко через калиброванные отверстия 10, расположенные по периферии перегородки, поступает в нижнюю часть молокосборной камеры 5 в отсек 12. При поступлении молока в отсек 12 нижней части молокосборной камеры 5 поплавок 15 всплывает и клапаном 6 перекрывает отверстие клапана 18 в верхней ее части. При этом разрежение в верхней части молокосборной камеры 5 коллектора из-за подсоса воздуха через калиброванное отверстие 17 повышается до оптимального (39,947,2 кПа). Избыточное молоко переливается через перегородку 13 отсека и через открытый клапан 11 и патрубок 8 поступает в молокопровод или доильное ведро. Транспортировке молока способствует воздух, поступающий в молокосборную камеру 5 через жиклерное отверстие 17. После прекращения поступления молока в отсек 12 молокосборной камеры молоко из него через калиброванные отверстия 14 медленно (в ожидании нового поступления молока) вытекает, поплавок 15 опускается, клапан 18 открывается и в молокосборной камере 5 вновь образуется щадящий вакуум 3638 кПа. Таким образом, предлагаемый доильный аппарат обеспечивает разделение вакуума 4749 кПа, вырабатываемого вакуумным насосом, на оптимальный (39,947,2 кПа),обеспечивающий доение, транспортный (4749 кПа), обеспечивающий быструю эвакуацию молока из доильного аппарата, и щадящий (3638 кПа), обеспечивающий удерживание доильного аппарата на вымени после окончания доения (сухое доение). Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
