Ролик рольганга

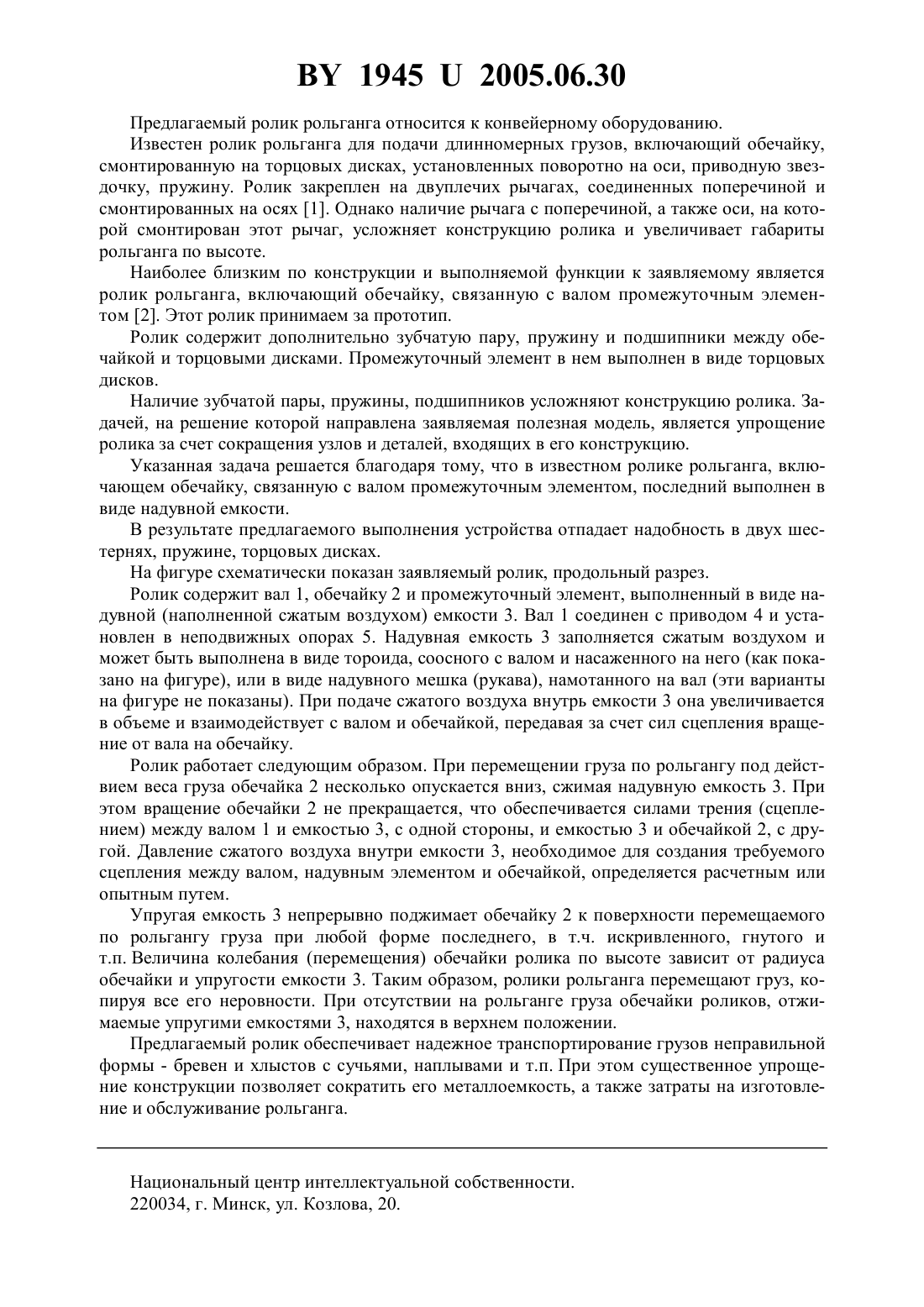

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Авторы Годзданкер Соломон Борисович Годзданкер Михаил Соломонович Годзданкер Вадим Соломонович(57) Ролик рольганга, включающий обечайку, связанную с валом промежуточным элементом, отличающийся тем, что промежуточный элемент выполнен в виде надувной емкости. 19452005.06.30 Предлагаемый ролик рольганга относится к конвейерному оборудованию. Известен ролик рольганга для подачи длинномерных грузов, включающий обечайку,смонтированную на торцовых дисках, установленных поворотно на оси, приводную звездочку, пружину. Ролик закреплен на двуплечих рычагах, соединенных поперечиной и смонтированных на осях 1. Однако наличие рычага с поперечиной, а также оси, на которой смонтирован этот рычаг, усложняет конструкцию ролика и увеличивает габариты рольганга по высоте. Наиболее близким по конструкции и выполняемой функции к заявляемому является ролик рольганга, включающий обечайку, связанную с валом промежуточным элементом 2. Этот ролик принимаем за прототип. Ролик содержит дополнительно зубчатую пару, пружину и подшипники между обечайкой и торцовыми дисками. Промежуточный элемент в нем выполнен в виде торцовых дисков. Наличие зубчатой пары, пружины, подшипников усложняют конструкцию ролика. Задачей, на решение которой направлена заявляемая полезная модель, является упрощение ролика за счет сокращения узлов и деталей, входящих в его конструкцию. Указанная задача решается благодаря тому, что в известном ролике рольганга, включающем обечайку, связанную с валом промежуточным элементом, последний выполнен в виде надувной емкости. В результате предлагаемого выполнения устройства отпадает надобность в двух шестернях, пружине, торцовых дисках. На фигуре схематически показан заявляемый ролик, продольный разрез. Ролик содержит вал 1, обечайку 2 и промежуточный элемент, выполненный в виде надувной (наполненной сжатым воздухом) емкости 3. Вал 1 соединен с приводом 4 и установлен в неподвижных опорах 5. Надувная емкость 3 заполняется сжатым воздухом и может быть выполнена в виде тороида, соосного с валом и насаженного на него (как показано на фигуре), или в виде надувного мешка (рукава), намотанного на вал (эти варианты на фигуре не показаны). При подаче сжатого воздуха внутрь емкости 3 она увеличивается в объеме и взаимодействует с валом и обечайкой, передавая за счет сил сцепления вращение от вала на обечайку. Ролик работает следующим образом. При перемещении груза по рольгангу под действием веса груза обечайка 2 несколько опускается вниз, сжимая надувную емкость 3. При этом вращение обечайки 2 не прекращается, что обеспечивается силами трения (сцеплением) между валом 1 и емкостью 3, с одной стороны, и емкостью 3 и обечайкой 2, с другой. Давление сжатого воздуха внутри емкости 3, необходимое для создания требуемого сцепления между валом, надувным элементом и обечайкой, определяется расчетным или опытным путем. Упругая емкость 3 непрерывно поджимает обечайку 2 к поверхности перемещаемого по рольгангу груза при любой форме последнего, в т.ч. искривленного, гнутого и т.п. Величина колебания (перемещения) обечайки ролика по высоте зависит от радиуса обечайки и упругости емкости 3. Таким образом, ролики рольганга перемещают груз, копируя все его неровности. При отсутствии на рольганге груза обечайки роликов, отжимаемые упругими емкостями 3, находятся в верхнем положении. Предлагаемый ролик обеспечивает надежное транспортирование грузов неправильной формы - бревен и хлыстов с сучьями, наплывами и т.п. При этом существенное упрощение конструкции позволяет сократить его металлоемкость, а также затраты на изготовление и обслуживание рольганга. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
