Ролик ленточного конвейера

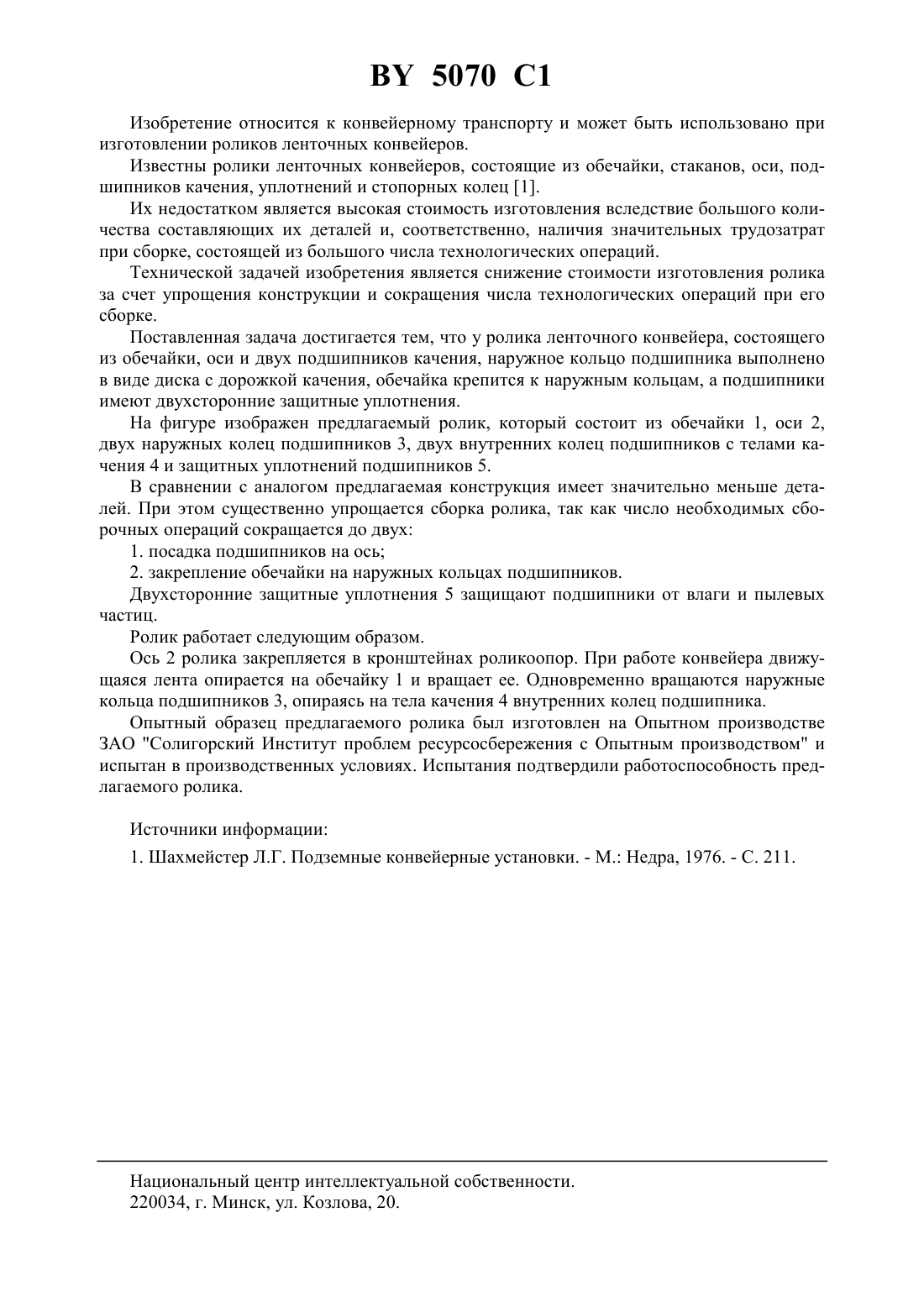

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Прушак Виктор Яковлевич Щерба Владимир Яковлевич(73) Патентообладатель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(57) Ролик ленточного конвейера, состоящий из обечайки, оси и двух подшипников качения, отличающийся тем, что наружное кольцо подшипников выполнено в виде диска с дорожкой качения, обечайка крепится к наружным кольцам, а подшипники имеют двухсторонние защитные уплотнения. 5070 1 Изобретение относится к конвейерному транспорту и может быть использовано при изготовлении роликов ленточных конвейеров. Известны ролики ленточных конвейеров, состоящие из обечайки, стаканов, оси, подшипников качения, уплотнений и стопорных колец 1. Их недостатком является высокая стоимость изготовления вследствие большого количества составляющих их деталей и, соответственно, наличия значительных трудозатрат при сборке, состоящей из большого числа технологических операций. Технической задачей изобретения является снижение стоимости изготовления ролика за счет упрощения конструкции и сокращения числа технологических операций при его сборке. Поставленная задача достигается тем, что у ролика ленточного конвейера, состоящего из обечайки, оси и двух подшипников качения, наружное кольцо подшипника выполнено в виде диска с дорожкой качения, обечайка крепится к наружным кольцам, а подшипники имеют двухсторонние защитные уплотнения. На фигуре изображен предлагаемый ролик, который состоит из обечайки 1, оси 2,двух наружных колец подшипников 3, двух внутренних колец подшипников с телами качения 4 и защитных уплотнений подшипников 5. В сравнении с аналогом предлагаемая конструкция имеет значительно меньше деталей. При этом существенно упрощается сборка ролика, так как число необходимых сборочных операций сокращается до двух 1. посадка подшипников на ось 2. закрепление обечайки на наружных кольцах подшипников. Двухсторонние защитные уплотнения 5 защищают подшипники от влаги и пылевых частиц. Ролик работает следующим образом. Ось 2 ролика закрепляется в кронштейнах роликоопор. При работе конвейера движущаяся лента опирается на обечайку 1 и вращает ее. Одновременно вращаются наружные кольца подшипников 3, опираясь на тела качения 4 внутренних колец подшипника. Опытный образец предлагаемого ролика был изготовлен на Опытном производстве ЗАО Солигорский Институт проблем ресурсосбережения с Опытным производством и испытан в производственных условиях. Испытания подтвердили работоспособность предлагаемого ролика. Источники информации 1. Шахмейстер Л.Г. Подземные конвейерные установки. - М. Недра, 1976. - С. 211. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
