Способ очистки газа от сернистых примесей

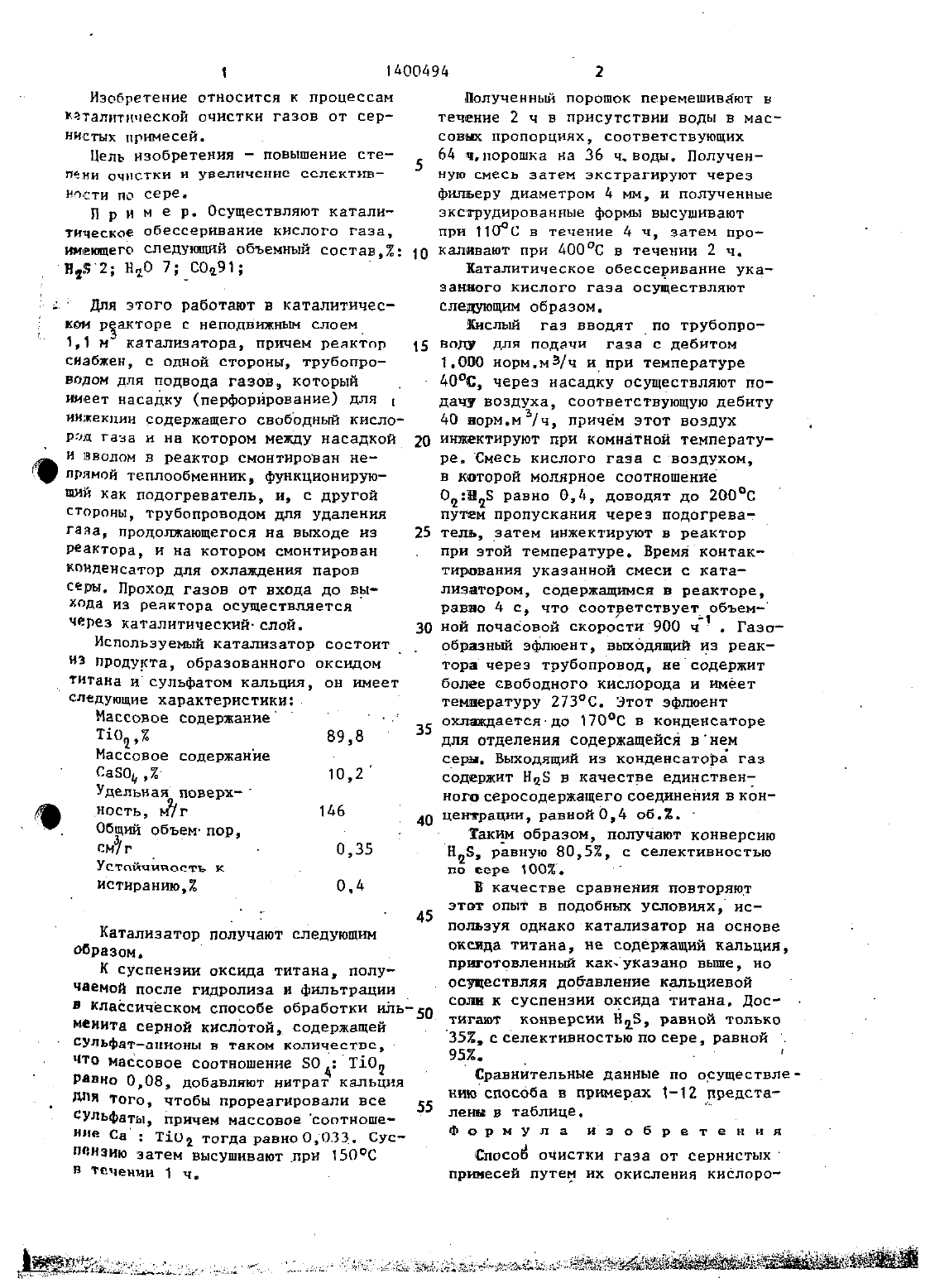

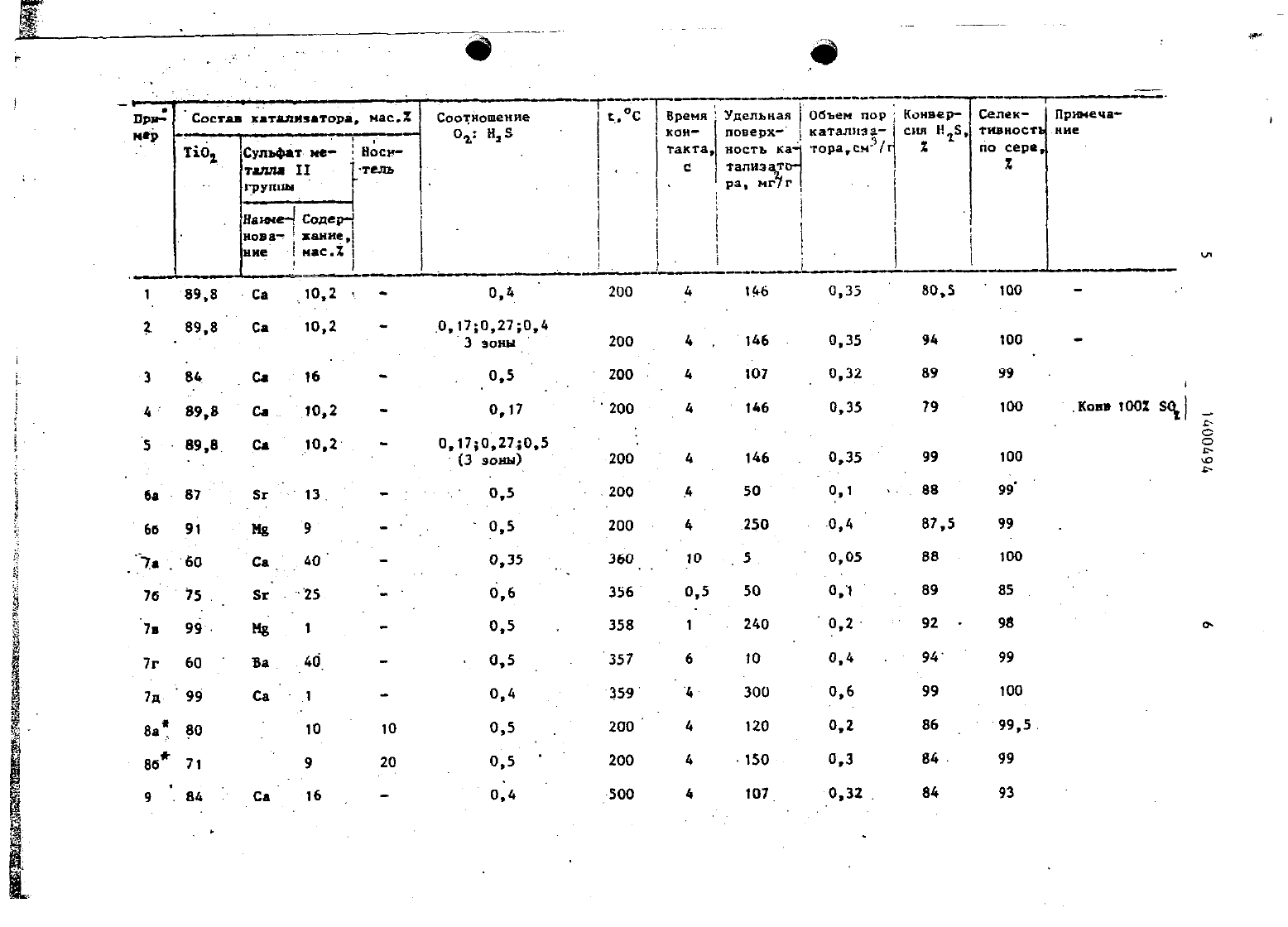

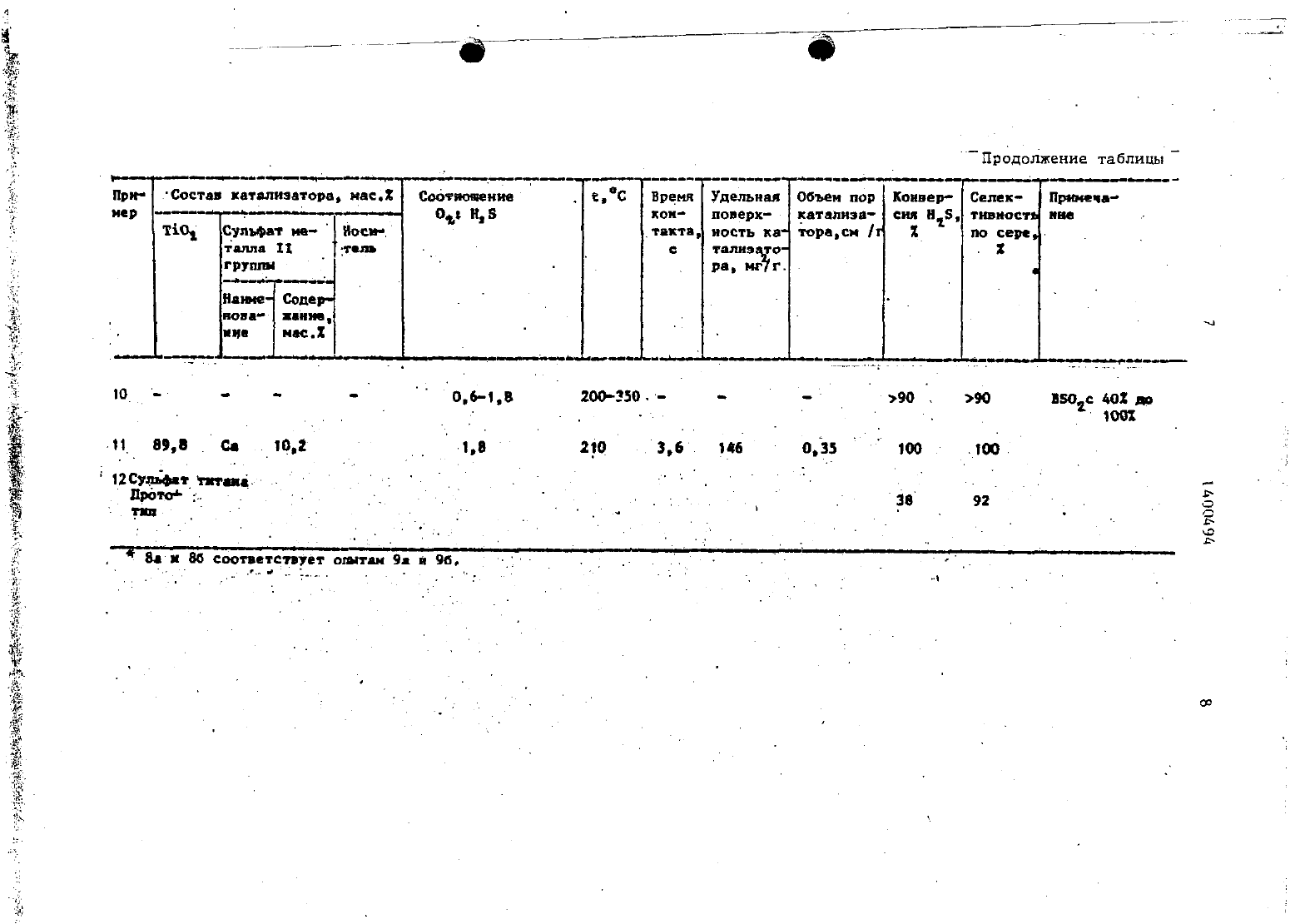

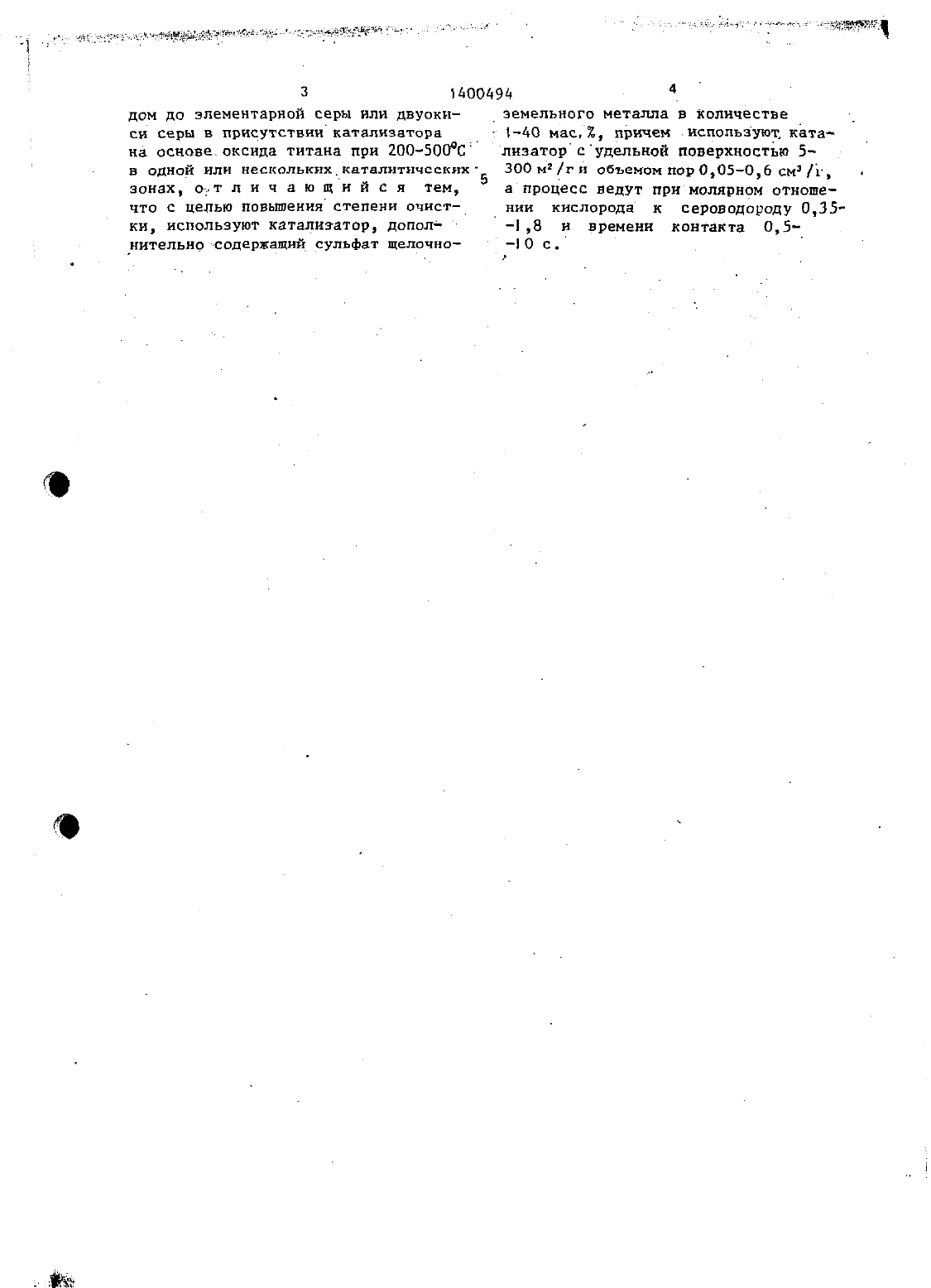

(ЗАРЕГИСТРИРОВАН В РЕСПУБЛИНЕ ввгдрусь ПАТЕНТ ыцдПО ДЕЛАМ ИЗОБРЕТЕНИЙИ ОТНРЫТИЙ- рнтв ОПИСАНИЕ ИЗОБРЕТЕНИЯ нумараиьйнь мы- . . АьГ 12. Н ПАТЕНТУ (21) 3633900/2 з 26 (54) сносов очистки ГАЗА от свгнис(во) РОТ/Ед 82/00208 (10.12.82) тыхнгшшсвй 2 (22) 16.08.83 (57) Изобретение относится к процес (31) 8123611 н сам каталитической оиистки газов от(32) 17.12.81 сернистых примесей. Цель изобретения 3(33) ЕЕ повышение степени очистки. и увеличе(46) 30.05.88.Бюл. ЕР 20 ние селективности по сере. Для осу(71) Сосьете Насьональ Елф Акитэн . ществления- очистки ведут окисление(Продюксьон) (РВ) сернистых соединений до элементарной(72) Тьерридюпен и Робер Вуарден - серы или двуокиси серы в присутствии(56) Патент Великобритании Н 769996, кальдигт или стронцияд или бария, или кл. 1 (2) А, опублик. 1957. магния, и процесс ведут при отноше нии кислород - сероводород, равном. 035-138, ивремени контакта 0,510 с,(э Приотом используют катализатор, имеющий удельную поверхность 5-300 мт/г и объем пор 0 О 50,6 смэ/г. Конверр . - . сия НЕЕ до 992, селективность п т сере до (002. 1 -табл.Изобретение относится к процессам Нгталитической очистки газов от сернистых примесей. .Цепь изобретения повышение степени очистки и увеличение селективности по СЕРЕ П р И м е р. Осуществляют каталитнческде обессеривание кислого газа,имеющего следУЮщий объемный состав 2 Н,2 Н 10 7 С 0 д 91для этого работают в каталитическом р акторе с неподвижным слоем 1,1 н катализатора, причем реактор снабжен, с одной стороны, трубопроводом для подвода газов, который ниеет насадку (перфорирование) для д инжекции содержащего свободный кислород газа и на котором между насадкой,и вводом в реактор смонтирован непрямой теплообменник, функционируюШЛЙ как подогреватель, и, с другой СТОРОНЫ, трубопроводом для удаления газа, продолающегося на выходе из реактора, и на котором смонтирован Кбнденсатор для охлаждения паров СРЫ. Проход газов от входа до выхода из реактора осуществляется ЧЕРЕЗ каталитический-слой.Следующие характеристики Массовое содержание Т 10 д. 45 Катализатор получают следующим Образом.К суспензии оксида титана, полу чаемой после гидролиза и фильтрацииВ классическом способе обработки иль-59 менита серной кислотой, содержащей СУдЬфатанионы в таком количестве,ТО Массовое соотношение 5 ОдТ 10 д Рддно 0,08, добавляют нитрат кальция ддд Того, чтобы прореагировали все сульфаты, причем массовоесоотиоше Св Т 10 д тогдаравноОО 33. СУС пддзию затем высушиваютпри 50 С В течении 1 ч.Лолученньт порошок перемешивают в течение 2 ч в присутствии воды в масСОВНХ ПРОПОДЭЦИЯХ, СООТВЕТСТВУЮЩИХ 64 чпорошка на 36 ч.воды. Полученную смесь затем экстрагируют через филъеру диаметром А мм, и полученные экструдированиые формы высушивают при т 10 с в течение д ч, затем прокаливают при д 00 С в течении 2 ч.Каталитическое обессеривание укаэаншого кислого газа осуществляют следующим образом.Кислый газ вводят по трубопровод для подачи газа с дебитом 1.000 норм.м 5/ч и при температуре 40 С, через насадку осуществляют подачу воздуха, соответствующую дебиту до порм.мЪ/ч, причем этот воздух иншектируют при комнатной температуре. Смесь кислого гааа своздухом, в которой молярное соотношение ОЧН 2 равно Од доводят до 200 С путем пропускания через подогреватедъ, аатем инжектируют в реактор при этой температуре. Время контактировання указанной смеси с катализатором, содержащися в реакторе,равшо 4 с, что соответствуетобъем ной почасовой скоростн 900 4 . Газообразный эфлюент, выходящий из реактора через трубопровод, не содержит более свободного кислорода и меет температуру 273 С. Этот эфлюент охлаждается-до 170 С в конденсаторе для отделения содержащейся внем серн. выходящий из конденсатора газ содержит НЧЗ в качестве единственного серосодержащего соединения в концентрации,равной 0,4 об.2.Таким образом, получают конверсию НЕЗ, равную 80,52, с селективностью по сере 100В качестве сравнения повторяют этот опыт в подобных условиях, исполъзуя однако катализатор на основе оксида титана, не содержащий кальция,приготовленный как-указано вые, но осуществляя добавление кальциевой сол к суспензии оксида титана. Достигают конверсии НЕЕ, равной только 352,сселективностьюпосереравной д 952.Сравнительные данные по осуществлению способа в примерах 1-12 предсталенн в таблице.Способ очистки газа от сернистых примесей путем их окисления кислородом до элементарной серы или двуокиси серы в присутствии катализатора на основе оксида титана при 2 О 050 ОдС в ОДНОЙ ИЛИ несколькихкаталитических зонах, одт л и ч а ю щ н й с я тем,что с целью повышения степени очнст кн, используют катализатор, допол дительно додержащнй сульфат щепрчно 5140 мас пфнчем .испопъ 3 ующ кета пиэаторсудельной поверхностью 5 ЗООМ/Рй объемомпор 0 О 50,бсм/Ь,а процесс ведут при малярном отноше сероводороду 0,35-18 н времени контакта 0,5 л 10 с.г . . . Ц ,С Бремя 1 Удельная Объем пор Конвер- Сепек- Пршчеча
