Устройство для бурения скважин

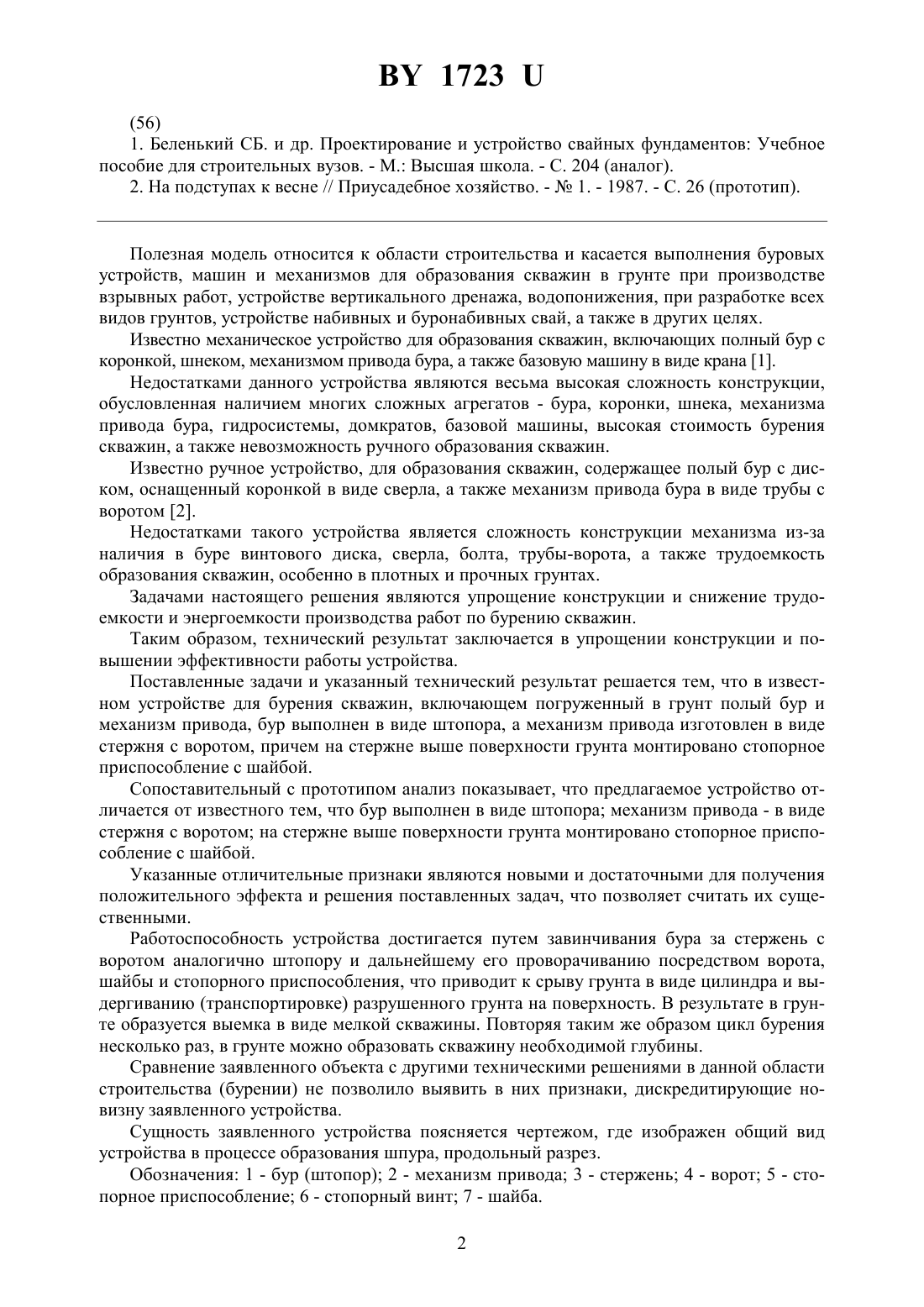

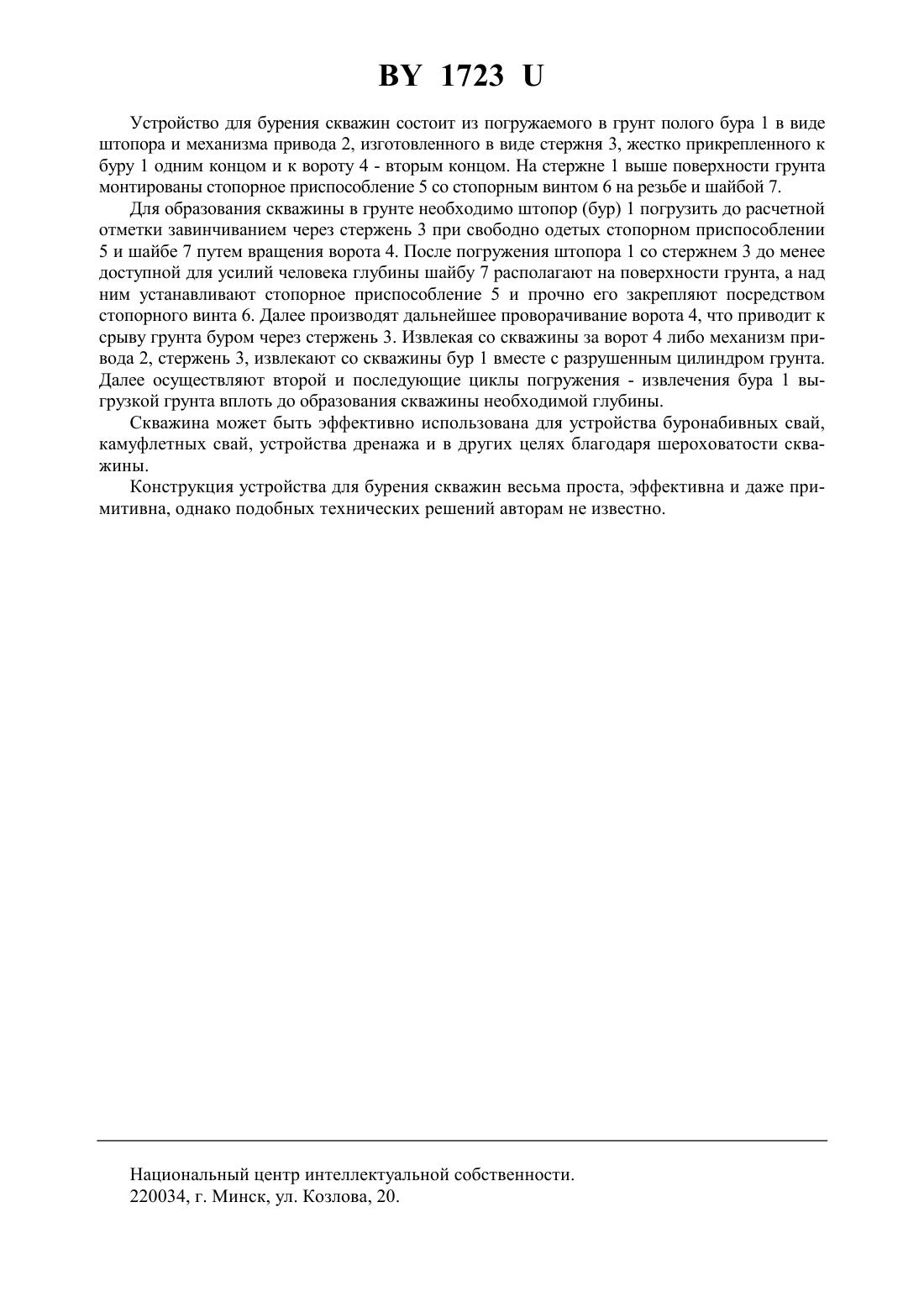

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ БУРЕНИЯ СКВАЖИН(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Чернюк Владимир Петрович Соловей Павел Иванович(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Устройство для бурения скважин, включающее погруженный в грунт полый бур и механизм привода, отличающееся тем, что бур выполнен в виде штопора, а механизм привода изготовлен в виде стержня с воротом, причем на стержне выше поверхности грунта монтированы стопорное приспособление с шайбой.(56) 1. Беленький СБ. и др. Проектирование и устройство свайных фундаментов Учебное пособие для строительных вузов. - . Высшая школа. - С. 204 (аналог). 2. На подступах к весне // Приусадебное хозяйство. -1. - 1987. - С. 26 (прототип). Полезная модель относится к области строительства и касается выполнения буровых устройств, машин и механизмов для образования скважин в грунте при производстве взрывных работ, устройстве вертикального дренажа, водопонижения, при разработке всех видов грунтов, устройстве набивных и буронабивных свай, а также в других целях. Известно механическое устройство для образования скважин, включающих полный бур с коронкой, шнеком, механизмом привода бура, а также базовую машину в виде крана 1. Недостатками данного устройства являются весьма высокая сложность конструкции,обусловленная наличием многих сложных агрегатов - бура, коронки, шнека, механизма привода бура, гидросистемы, домкратов, базовой машины, высокая стоимость бурения скважин, а также невозможность ручного образования скважин. Известно ручное устройство, для образования скважин, содержащее полый бур с диском, оснащенный коронкой в виде сверла, а также механизм привода бура в виде трубы с воротом 2. Недостатками такого устройства является сложность конструкции механизма из-за наличия в буре винтового диска, сверла, болта, трубы-ворота, а также трудоемкость образования скважин, особенно в плотных и прочных грунтах. Задачами настоящего решения являются упрощение конструкции и снижение трудоемкости и энергоемкости производства работ по бурению скважин. Таким образом, технический результат заключается в упрощении конструкции и повышении эффективности работы устройства. Поставленные задачи и указанный технический результат решается тем, что в известном устройстве для бурения скважин, включающем погруженный в грунт полый бур и механизм привода, бур выполнен в виде штопора, а механизм привода изготовлен в виде стержня с воротом, причем на стержне выше поверхности грунта монтировано стопорное приспособление с шайбой. Сопоставительный с прототипом анализ показывает, что предлагаемое устройство отличается от известного тем, что бур выполнен в виде штопора механизм привода - в виде стержня с воротом на стержне выше поверхности грунта монтировано стопорное приспособление с шайбой. Указанные отличительные признаки являются новыми и достаточными для получения положительного эффекта и решения поставленных задач, что позволяет считать их существенными. Работоспособность устройства достигается путем завинчивания бура за стержень с воротом аналогично штопору и дальнейшему его проворачиванию посредством ворота,шайбы и стопорного приспособления, что приводит к срыву грунта в виде цилиндра и выдергиванию (транспортировке) разрушенного грунта на поверхность. В результате в грунте образуется выемка в виде мелкой скважины. Повторяя таким же образом цикл бурения несколько раз, в грунте можно образовать скважину необходимой глубины. Сравнение заявленного объекта с другими техническими решениями в данной области строительства (бурении) не позволило выявить в них признаки, дискредитирующие новизну заявленного устройства. Сущность заявленного устройства поясняется чертежом, где изображен общий вид устройства в процессе образования шпура, продольный разрез. Обозначения 1 - бур (штопор) 2 - механизм привода 3 - стержень 4 - ворот 5 - стопорное приспособление 6 - стопорный винт 7 - шайба. 2 1723 Устройство для бурения скважин состоит из погружаемого в грунт полого бура 1 в виде штопора и механизма привода 2, изготовленного в виде стержня 3, жестко прикрепленного к буру 1 одним концом и к вороту 4 - вторым концом. На стержне 1 выше поверхности грунта монтированы стопорное приспособление 5 со стопорным винтом 6 на резьбе и шайбой 7. Для образования скважины в грунте необходимо штопор (бур) 1 погрузить до расчетной отметки завинчиванием через стержень 3 при свободно одетых стопорном приспособлении 5 и шайбе 7 путем вращения ворота 4. После погружения штопора 1 со стержнем 3 до менее доступной для усилий человека глубины шайбу 7 располагают на поверхности грунта, а над ним устанавливают стопорное приспособление 5 и прочно его закрепляют посредством стопорного винта 6. Далее производят дальнейшее проворачивание ворота 4, что приводит к срыву грунта буром через стержень 3. Извлекая со скважины за ворот 4 либо механизм привода 2, стержень 3, извлекают со скважины бур 1 вместе с разрушенным цилиндром грунта. Далее осуществляют второй и последующие циклы погружения - извлечения бура 1 выгрузкой грунта вплоть до образования скважины необходимой глубины. Скважина может быть эффективно использована для устройства буронабивных свай,камуфлетных свай, устройства дренажа и в других целях благодаря шероховатости скважины. Конструкция устройства для бурения скважин весьма проста, эффективна и даже примитивна, однако подобных технических решений авторам не известно. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
