Забурник для крепления расширителя скважин на буровой штанге

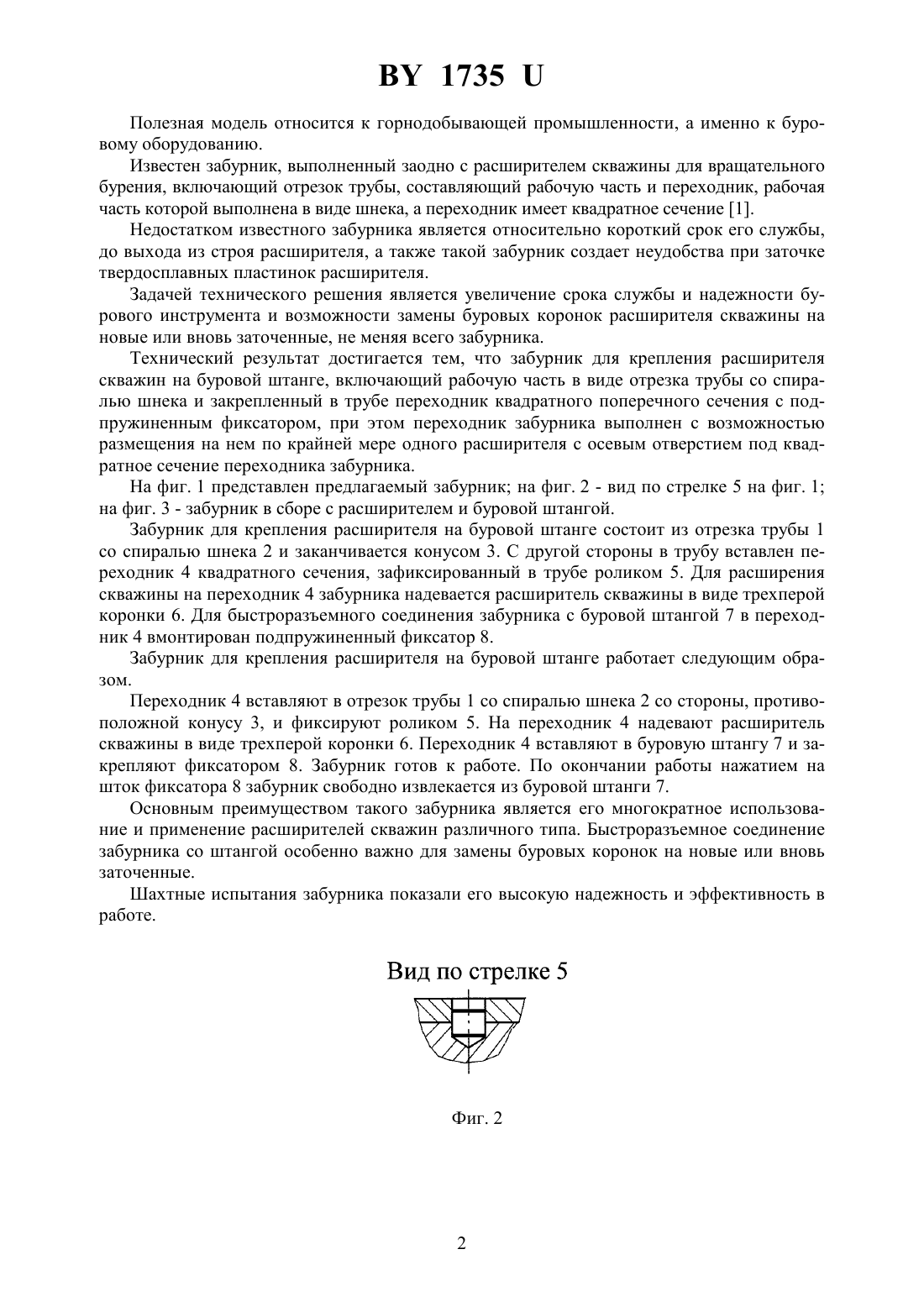

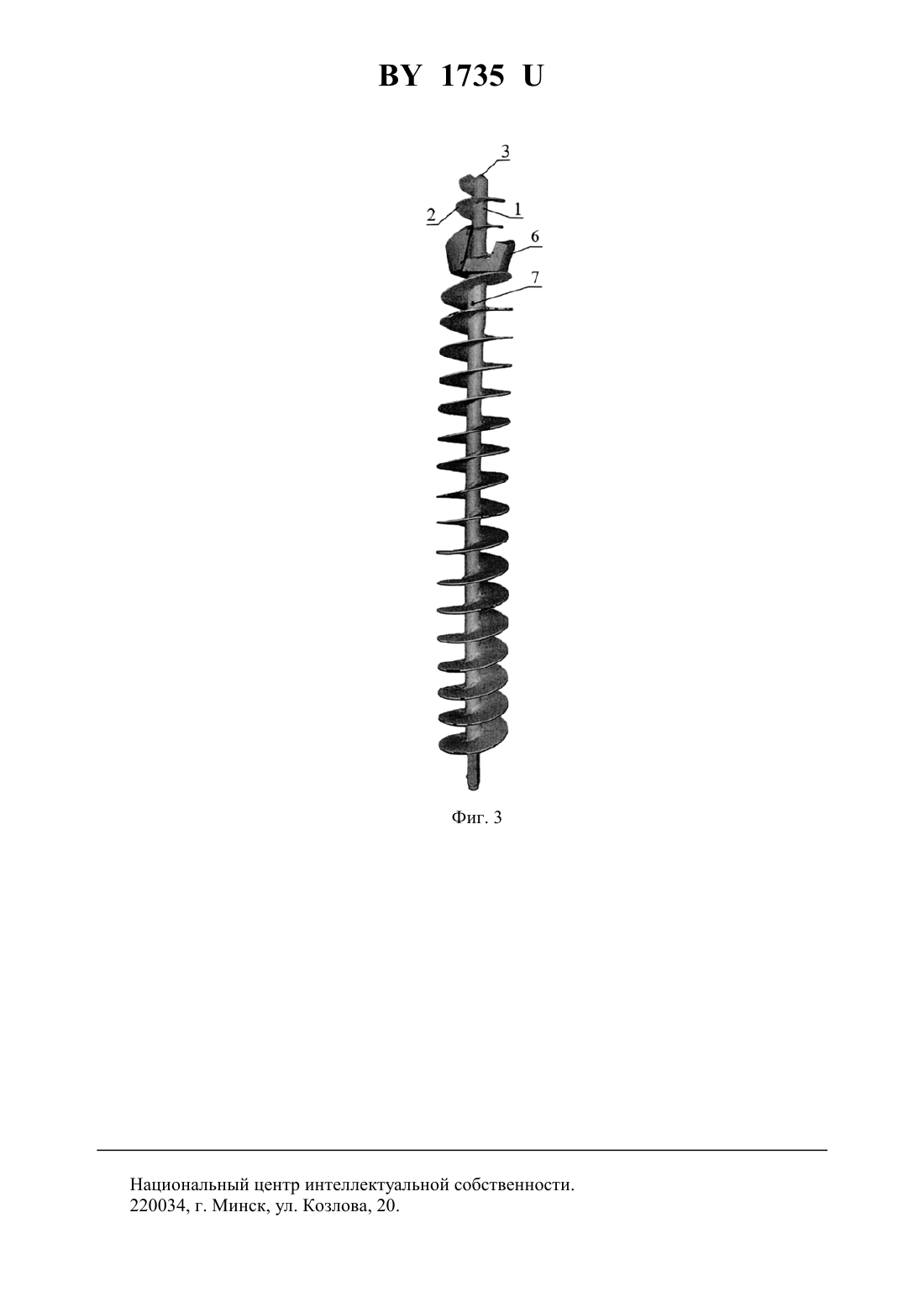

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЗАБУРНИК ДЛЯ КРЕПЛЕНИЯ РАСШИРИТЕЛЯ СКВАЖИН НА БУРОВОЙ ШТАНГЕ(71) Заявитель ЗАО Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Прушак Виктор Яковлевич Щерба Владимир Яковлевич Губанов Вячеслав Андреевич Конопляник Иван Анатольевич Калиниченко Петр Иванович Ясюкевич Анатолий Геранимович Морза Сергей Максимович(73) Патентообладатель ЗАО Солигорский институт проблем ресурсосбережения с опытным производством(57) Забурник для крепления расширителя скважин на буровой штанге, включающий рабочую часть в виде отрезка трубы со спиралью шнека и переходник квадратного поперечного сечения с подпружиненным фиксатором, отличающийся тем, что переходник вставлен и закреплен в отрезке трубы с возможностью размещения на нем по крайней мере одного расширителя с квадратным осевым отверстием под квадратное сечение переходника забурника.(56) 1. Руководство по эксплуатации бурового оборудования машины типа -40/2000 немецкой фирмы Шмидт Кранц. 1735 Полезная модель относится к горнодобывающей промышленности, а именно к буровому оборудованию. Известен забурник, выполненный заодно с расширителем скважины для вращательного бурения, включающий отрезок трубы, составляющий рабочую часть и переходник, рабочая часть которой выполнена в виде шнека, а переходник имеет квадратное сечение 1. Недостатком известного забурника является относительно короткий срок его службы,до выхода из строя расширителя, а также такой забурник создает неудобства при заточке твердосплавных пластинок расширителя. Задачей технического решения является увеличение срока службы и надежности бурового инструмента и возможности замены буровых коронок расширителя скважины на новые или вновь заточенные, не меняя всего забурника. Технический результат достигается тем, что забурник для крепления расширителя скважин на буровой штанге, включающий рабочую часть в виде отрезка трубы со спиралью шнека и закрепленный в трубе переходник квадратного поперечного сечения с подпружиненным фиксатором, при этом переходник забурника выполнен с возможностью размещения на нем по крайней мере одного расширителя с осевым отверстием под квадратное сечение переходника забурника. На фиг. 1 представлен предлагаемый забурник на фиг. 2 - вид по стрелке 5 на фиг. 1 на фиг. 3 - забурник в сборе с расширителем и буровой штангой. Забурник для крепления расширителя на буровой штанге состоит из отрезка трубы 1 со спиралью шнека 2 и заканчивается конусом 3. С другой стороны в трубу вставлен переходник 4 квадратного сечения, зафиксированный в трубе роликом 5. Для расширения скважины на переходник 4 забурника надевается расширитель скважины в виде трехперой коронки 6. Для быстроразъемного соединения забурника с буровой штангой 7 в переходник 4 вмонтирован подпружиненный фиксатор 8. Забурник для крепления расширителя на буровой штанге работает следующим образом. Переходник 4 вставляют в отрезок трубы 1 со спиралью шнека 2 со стороны, противоположной конусу 3, и фиксируют роликом 5. На переходник 4 надевают расширитель скважины в виде трехперой коронки 6. Переходник 4 вставляют в буровую штангу 7 и закрепляют фиксатором 8. Забурник готов к работе. По окончании работы нажатием на шток фиксатора 8 забурник свободно извлекается из буровой штанги 7. Основным преимуществом такого забурника является его многократное использование и применение расширителей скважин различного типа. Быстроразъемное соединение забурника со штангой особенно важно для замены буровых коронок на новые или вновь заточенные. Шахтные испытания забурника показали его высокую надежность и эффективность в работе. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
