Модульный строительный пустотный блок

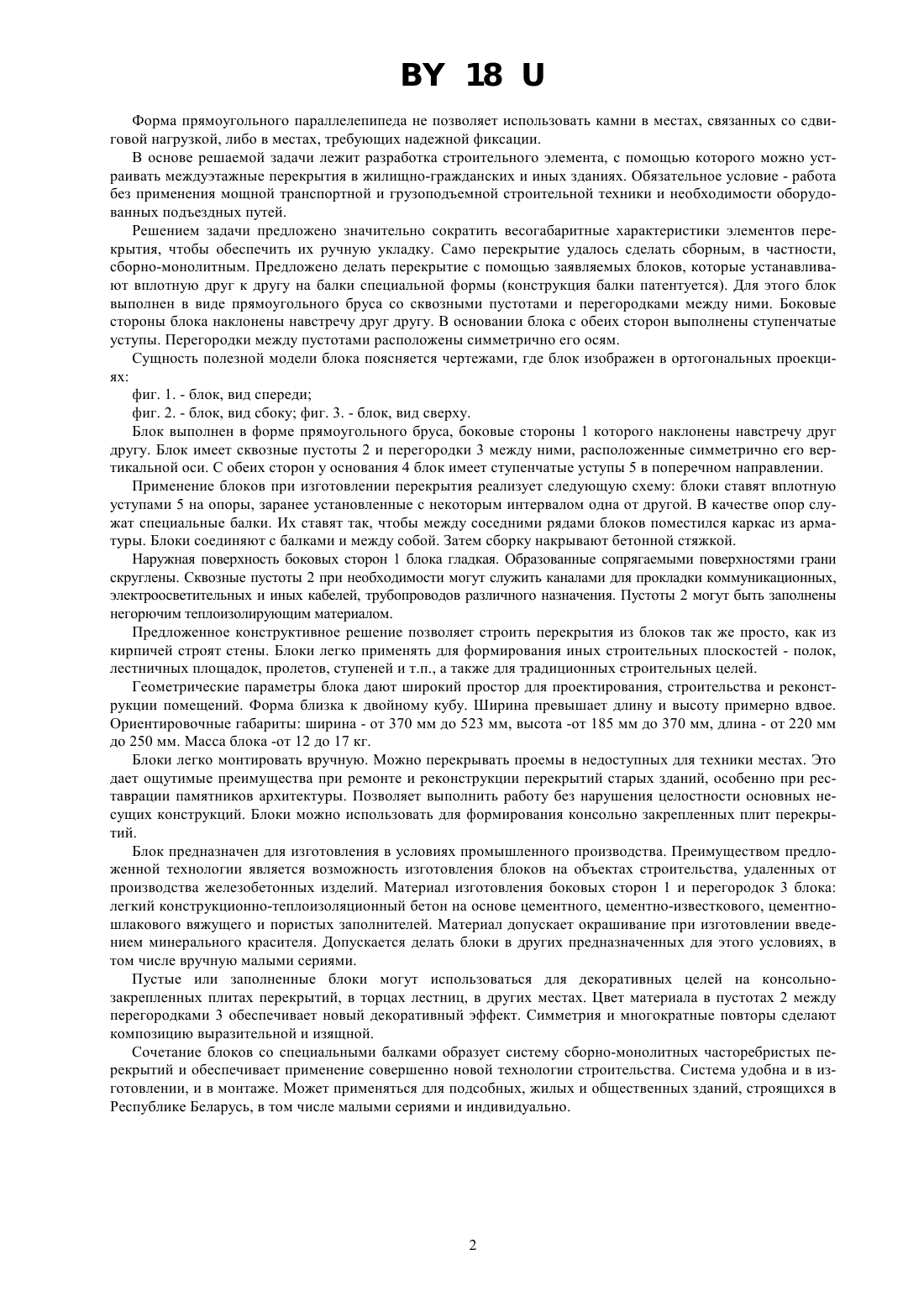

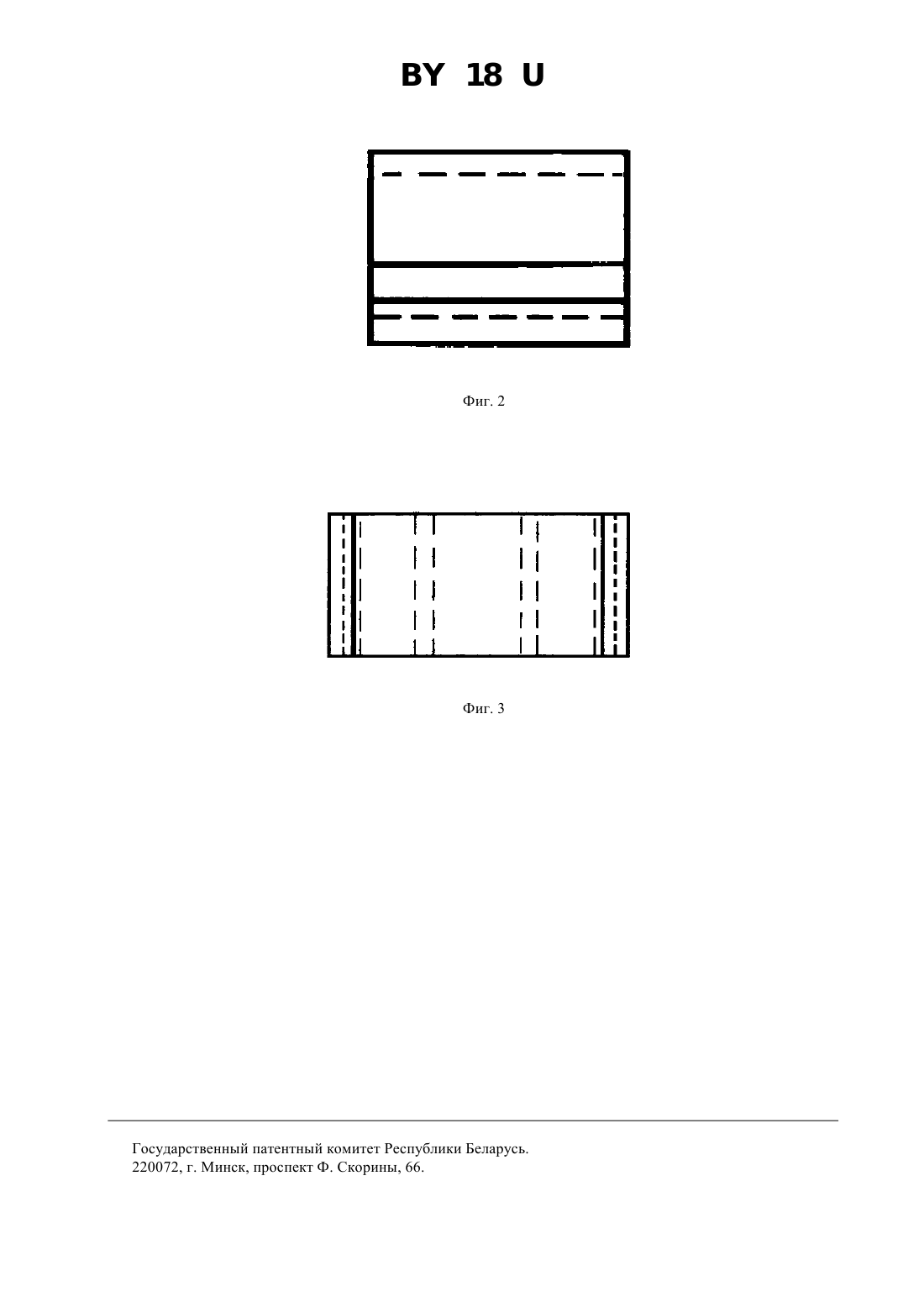

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ МОДУЛЬНЫЙ СТРОИТЕЛЬНЫЙ ПУСТОТНЫЙ БЛОК(57) Модульный строительный пустотный блок, выполненный в виде прямоугольного бруса со сквозными пустотами и перегородками между ними, отличающийся тем, что боковые стороны блока наклонены навстречу друг другу, в основании блока с обеих сторон выполнены ступенчатые уступы, а перегородки между пустотами блока расположены симметрично его осям.(56) 1. Свидетельство на полезную модель 6818. Бюллетень ПМПО РФ 6, 16.06.98. 2. Свидетельство на полезную модель 6814. Бюллетень ПМПО РФ 6, 16.06.98. 3. Свидетельство на полезную модель 6817. Бюллетень ПМПО РФ 6, 16.06.98 - прототип. Заявляется полезная модель модульного строительного пустотного блока (далее по тексту - блок), предназначенного для использования при строительстве жилых и общественных зданий. Может применяться при ремонте, реставрации и реконструкции эксплуатируемых зданий и сооружений. Известен стеновой блок 1 в форме параллелепипеда, содержащий лицевую поверхность и предназначенные для скрепления с соседними блоками боковые грани, выполненные с неровностями - желобами, продольные оси которых лежат в одной плоскости. Блок снабжен выступающими за его пределы закладными элементами в виде стержней. Блок предназначен для отделки лицевой поверхности вертикальной стены и не рассчитан на сопротивление нагрузкам. Известен блок 2 коробчатого сечения с замкнутыми полостями, с вертикальными пазами и скосами на боковых гранях. Блоки соединяют при укладке поперечными связями и частично замоноличивают с использованием усиливающей арматуры. Блоки предназначены для кладки стен. Это не позволяет применить их при образовании горизонтальных или слабонаклоненных поверхностей. Известен строительный камень в форме прямоугольного параллелепипеда со сквозными щелевидными пустотами и перегородками между ними равной толщины в продольном и поперечном направлениях 3. 18 Форма прямоугольного параллелепипеда не позволяет использовать камни в местах, связанных со сдвиговой нагрузкой, либо в местах, требующих надежной фиксации. В основе решаемой задачи лежит разработка строительного элемента, с помощью которого можно устраивать междуэтажные перекрытия в жилищно-гражданских и иных зданиях. Обязательное условие - работа без применения мощной транспортной и грузоподъемной строительной техники и необходимости оборудованных подъездных путей. Решением задачи предложено значительно сократить весогабаритные характеристики элементов перекрытия, чтобы обеспечить их ручную укладку. Само перекрытие удалось сделать сборным, в частности,сборно-монолитным. Предложено делать перекрытие с помощью заявляемых блоков, которые устанавливают вплотную друг к другу на балки специальной формы (конструкция балки патентуется). Для этого блок выполнен в виде прямоугольного бруса со сквозными пустотами и перегородками между ними. Боковые стороны блока наклонены навстречу друг другу. В основании блока с обеих сторон выполнены ступенчатые уступы. Перегородки между пустотами расположены симметрично его осям. Сущность полезной модели блока поясняется чертежами, где блок изображен в ортогональных проекциях фиг. 1. - блок, вид спереди фиг. 2. - блок, вид сбоку фиг. 3. - блок, вид сверху. Блок выполнен в форме прямоугольного бруса, боковые стороны 1 которого наклонены навстречу друг другу. Блок имеет сквозные пустоты 2 и перегородки 3 между ними, расположенные симметрично его вертикальной оси. С обеих сторон у основания 4 блок имеет ступенчатые уступы 5 в поперечном направлении. Применение блоков при изготовлении перекрытия реализует следующую схему блоки ставят вплотную уступами 5 на опоры, заранее установленные с некоторым интервалом одна от другой. В качестве опор служат специальные балки. Их ставят так, чтобы между соседними рядами блоков поместился каркас из арматуры. Блоки соединяют с балками и между собой. Затем сборку накрывают бетонной стяжкой. Наружная поверхность боковых сторон 1 блока гладкая. Образованные сопрягаемыми поверхностями грани скруглены. Сквозные пустоты 2 при необходимости могут служить каналами для прокладки коммуникационных,электроосветительных и иных кабелей, трубопроводов различного назначения. Пустоты 2 могут быть заполнены негорючим теплоизолирующим материалом. Предложенное конструктивное решение позволяет строить перекрытия из блоков так же просто, как из кирпичей строят стены. Блоки легко применять для формирования иных строительных плоскостей - полок,лестничных площадок, пролетов, ступеней и т.п., а также для традиционных строительных целей. Геометрические параметры блока дают широкий простор для проектирования, строительства и реконструкции помещений. Форма близка к двойному кубу. Ширина превышает длину и высоту примерно вдвое. Ориентировочные габариты ширина - от 370 мм до 523 мм, высота -от 185 мм до 370 мм, длина - от 220 мм до 250 мм. Масса блока -от 12 до 17 кг. Блоки легко монтировать вручную. Можно перекрывать проемы в недоступных для техники местах. Это дает ощутимые преимущества при ремонте и реконструкции перекрытий старых зданий, особенно при реставрации памятников архитектуры. Позволяет выполнить работу без нарушения целостности основных несущих конструкций. Блоки можно использовать для формирования консольно закрепленных плит перекрытий. Блок предназначен для изготовления в условиях промышленного производства. Преимуществом предложенной технологии является возможность изготовления блоков на объектах строительства, удаленных от производства железобетонных изделий. Материал изготовления боковых сторон 1 и перегородок 3 блока легкий конструкционно-теплоизоляционный бетон на основе цементного, цементно-известкового, цементношлакового вяжущего и пористых заполнителей. Материал допускает окрашивание при изготовлении введением минерального красителя. Допускается делать блоки в других предназначенных для этого условиях, в том числе вручную малыми сериями. Пустые или заполненные блоки могут использоваться для декоративных целей на консольнозакрепленных плитах перекрытий, в торцах лестниц, в других местах. Цвет материала в пустотах 2 между перегородками 3 обеспечивает новый декоративный эффект. Симметрия и многократные повторы сделают композицию выразительной и изящной. Сочетание блоков со специальными балками образует систему сборно-монолитных часторебристых перекрытий и обеспечивает применение совершенно новой технологии строительства. Система удобна и в изготовлении, и в монтаже. Может применяться для подсобных, жилых и общественных зданий, строящихся в Республике Беларусь, в том числе малыми сериями и индивидуально. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
