Блок монтажный сборно-монолитной железобетонной накладной плиты пролетного строения балочного моста

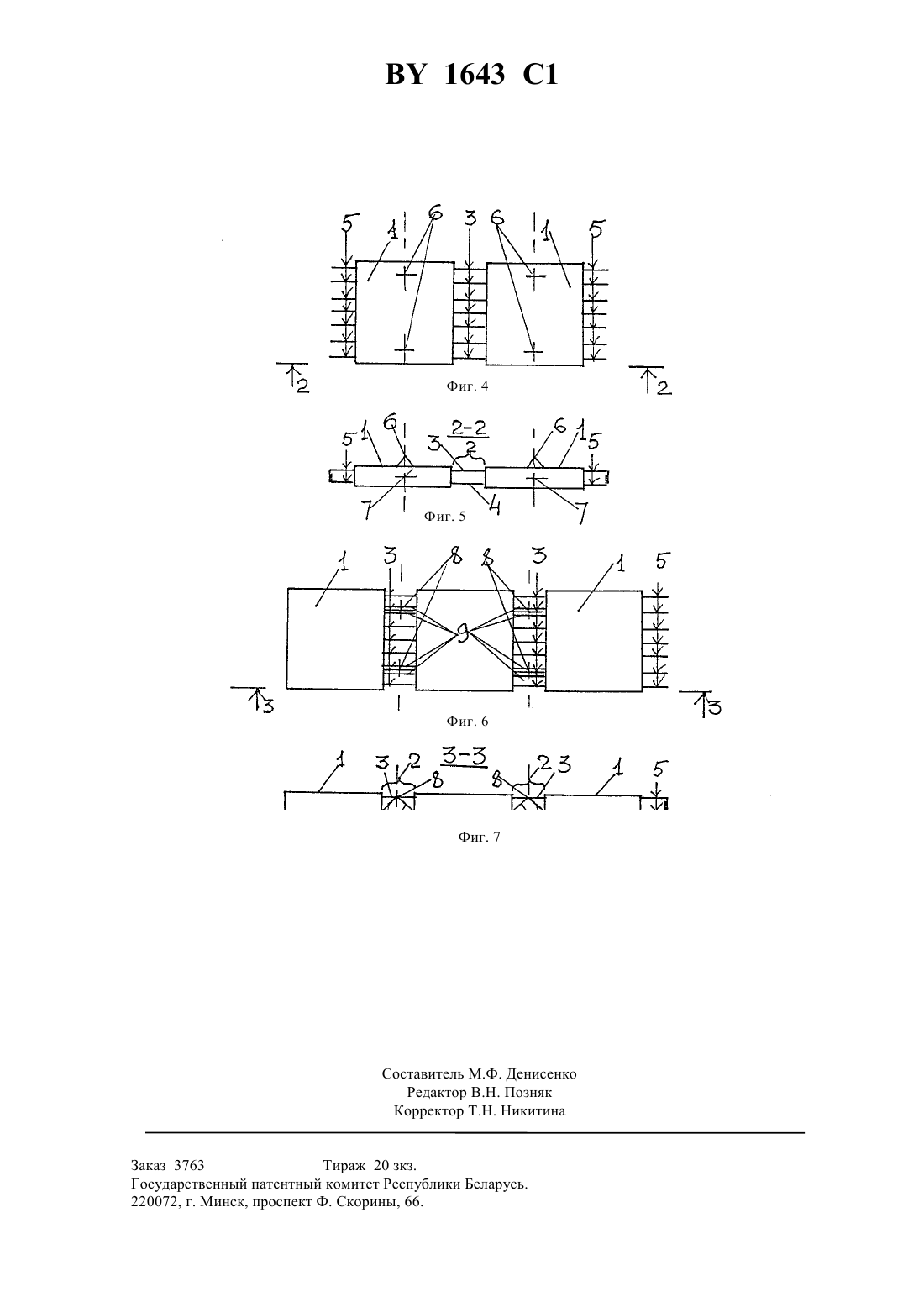

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ БЛОК МОНТАЖНЫЙ СБОРНО-МОНОЛИТНОЙ ЖЕЛЕЗОБЕТОННОЙ НАКЛАДНОЙ ПЛИТЫ ПРОЛЕТНОГО СТРОЕНИЯ БАЛОЧНОГО МОСТА(71) Заявитель Белорусский государственный дорожный научно-исследовательский и проектнотехнологический институт Дорстройтехника научно-производственного объединения Белавтодорпрогресс(73) Патентообладатель Белорусский государственный дорожный научно-исследовательский и проектно-технологический институт Дорстройтехника научно-производственного объединения Белавтодорпрогресс(57) 1. Блок монтажный сборно-монолитной железобетонной накладной плиты пролетного строения балочного моста, включающий секцию с верхней и нижней арматурой, выпусками арматурных элементов и строповочные петли, отличающийся тем, что он снабжен, по крайней мере, одной дополнительной секцией, при этом секции соединены между собой верхней и нижней арматурой, причем ширина участка соединения секций не превышает ширины верхней грани балок. 2 . Блок по п.1, отличающийся тем, что при одной дополнительной секции по две строповочных петли расположено в вертикальных плоскостях, проходящих через центр тяжести каждой секции. 3. Блок по п.1, отличающийся тем , что при двух дополнительных секциях по две строповочных петли расположено в вертикальных плоскостях симметрии участков соединения секций. 4. Блок по п.3, отличающийся тем, что строповочные петли расположены на уровне верхней арматуры. 5. Блок по пп.3 или 4, отличающийся тем, что строповочные петли выполнены из двух частей, концы каждой из которых заделаны в бетон соседних секций, при этом каждая часть петли снабжена горизонтальным участком, контактирующим с элементом верхней арматуры.(56) 1. Типовые конструкции зданий и сооружений. Серия 3.503-27. Автодорожные рамно-неразрезные мосты и путепроводы пролетами 121512 и 152115. Нагрузка Н-30 и НК-80. Инв.856-1. Союздорпроект. - М. 1972. - С. 49-51. 1643 1 Изобретение относится к области мостостроения, может быть использовано при строительстве и реконструкции мостов. Известный блок состоит из одной секции, располагаемой между осями балок, прямоугольной в плане формы с размером по нормали к оси моста несколько меньшим расстояния между продольными осями балок,снабжен верхним и нижним армированием и выпусками верхней и нижней рабочей арматуры, попадающими при установке в стыки над балками. Но данная конструкция обладает тем недостатком, что плиту приходится составлять из большого количества мелких монтажных блоков, что замедляет ее сборку. Кроме того, происходит перерасход рабочей арматуры плиты за счет ее перехлеста в стыках над каждой балкой. Конструкция также не позволяет использовать блоки с консольными вылетами за крайние балки. Задача, решаемая настоящим изобретением - снижение расхода рабочей арматуры плиты, повышение темпов монтажа, без снижения надежности объединения плиты с балками. Поставленная задача решается тем, что блок монтажный сборно- монолитной железобетонной накладной плиты пролетного строения балочного моста, включающий секцию с верхней и нижней арматурой, выпусками арматурных элементов и строповочные петли, снабжен, по крайней мере, одной дополнительной секцией, при этом секции соединены между собой верхней и нижней арматурой, причем ширина участка соединения секций не превышает ширины верхней грани балок при одной дополнительной секции по две строповочных петли расположено в вертикальных плоскостях,проходящих через центр тяжести каждой секции при двух дополнительных секциях по две строповочных петли расположено в вертикальных плоскостях симметрии участков соединения секций строповочные петли расположены на уровне верхней арматуры строповочные петли выполнены из двух частей, концы каждой из которых заделаны в бетон соседних секций, при этом каждая часть петли снабжена горизонтальным участком, контактирующим с элементом верхней арматуры. На фиг.1 изображен вариант схемы разбивки на монтажные блоки (два крайних двухсекционных и один промежуточный трехсекционный) их строповки и раскладки для сборно-монолитной накладной плиты пролетного строения с шестью балками, вид 1-1 на фиг.2 на фиг.2 - то же, план на фиг.3 изображен узел 1 на фиг.1, на фиг.4 изображен двухсекционный промежуточный блок, план на фиг.5 - то же, вид 2-2 на фиг.4 на фиг.6 изображен трехсекционный крайний блок, план на фиг.7 - то же, вид 3-3 на фиг.6. Двухсекционный монтажный блок состоит из двух железобетонных секций 1, соединительного участка 2 между ними, куда входят только стержни верхней 3 и нижней 4 рабочей арматуры плиты, выпусков 5 верхней и нижней рабочей арматуры плиты из секций, граничащих со смежными блоками, строповочных петель с точками подвеса 6, лежащих в одних вертикальных плоскостях с центрами тяжести 7 секций. Трехсекционный монтажный блок состоит из трех железобетонных секций 1, двух соединительных участков 2 между ними, содержащих стержни верхней 3 и нижней 4 рабочей арматуры плиты, выпусков 5 верхней и нижней рабочей арматуры из пограничных секций, строповочных петель с точками подвеса 8, лежащих в вертикальных плоскостях симметрии соединительных участков на уровне верхней рабочей арматуры, гнутых арматурных стержней 9, образующих строповочные петли, контактирующих верхними горизонтальными частями с одним из стержней верхней рабочей арматуры в соединительном участке и заделанных верхним и нижним горизонтальными частями в бетон противолежащих секций. При подъеме перед установкой на балки 10 двухсекционного блока, закрепленного к стропам в точках подвеса 6, изгибающие моменты и поперечные силы от собственного веса секций не передаются на соединительный участок 2, где отсутствует бетон, предохраняя верхние 3 и нижние 4 стержни рабочей арматуры соединительного участка от изгиба по нагельной схеме и соответствующих недопустимых деформаций. При подъеме плиты перед установкой на балки 10 трехсекционного блока, закрепленного к стропам в точках подвеса 8, на соединительные участки 2 передаются только изгибающие моменты, которые возбуждают в верхних 3 и нижних 4 стержнях рабочей арматуры соединительных участков только растягивающие и сжимающие усилия, не вызывая сдвига в соединительном участке по нагельной схеме. Горизонтальная составляющая от усилий в стропах воспринимается верхними горизонтальными участками гнутых арматурных стержней 9 и передается в виде сжимающего усилия на растянутые верхние стержни 3 участка соединения,снижая в них растягивающие усилия. При установке блоков на балки 10 их соединительные участки 2 располагаются над балками 10, а края соединяемых в блоке секций опираются на балки, благодаря тому, что ширина соединительного участка не превышает ширины верхней грани балки. В предложенной конструкции между секциями блока исключен перехлест рабочей арматуры плиты, что дает экономию арматуры и увеличивает надежность конструкции. Монтажные плиты крупными блоками из двух и трех секций существенно увеличивают темпы работ. Наличие на всем протяжении балок непрерывных участков омоноличивания, образуемых участками соединения секций и участками стыковки блоков над балками 10, после установки блоков на балки, обеспечивает максимальное использование сил сцепления бетона омоноличивания с балками для повышения надежности или более экономного проектирования анкер 2 1643 1 ных устройств, т.е. экономии металла. Указанные в настоящем изобретении расположение строповочных петель в двух и трехсекционных блоках обеспечивает безопасность работ при их монтаже. Таким образом, предлагаемая конструкция монтажного блока сборно- монолитной накладной плиты обеспечивает по сравнению с известными снижение расхода рабочей арматуры плиты, повышение темпов без снижения безопасности монтажа, без снижения надежности объединения плиты с балками. оставитель М.Ф. Денисенко Редактор В.Н. Позняк Корректор Т.Н. Никитина Заказ 3763 Тираж 20 зкз. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66. 4
