Устройство набора цифровой информации

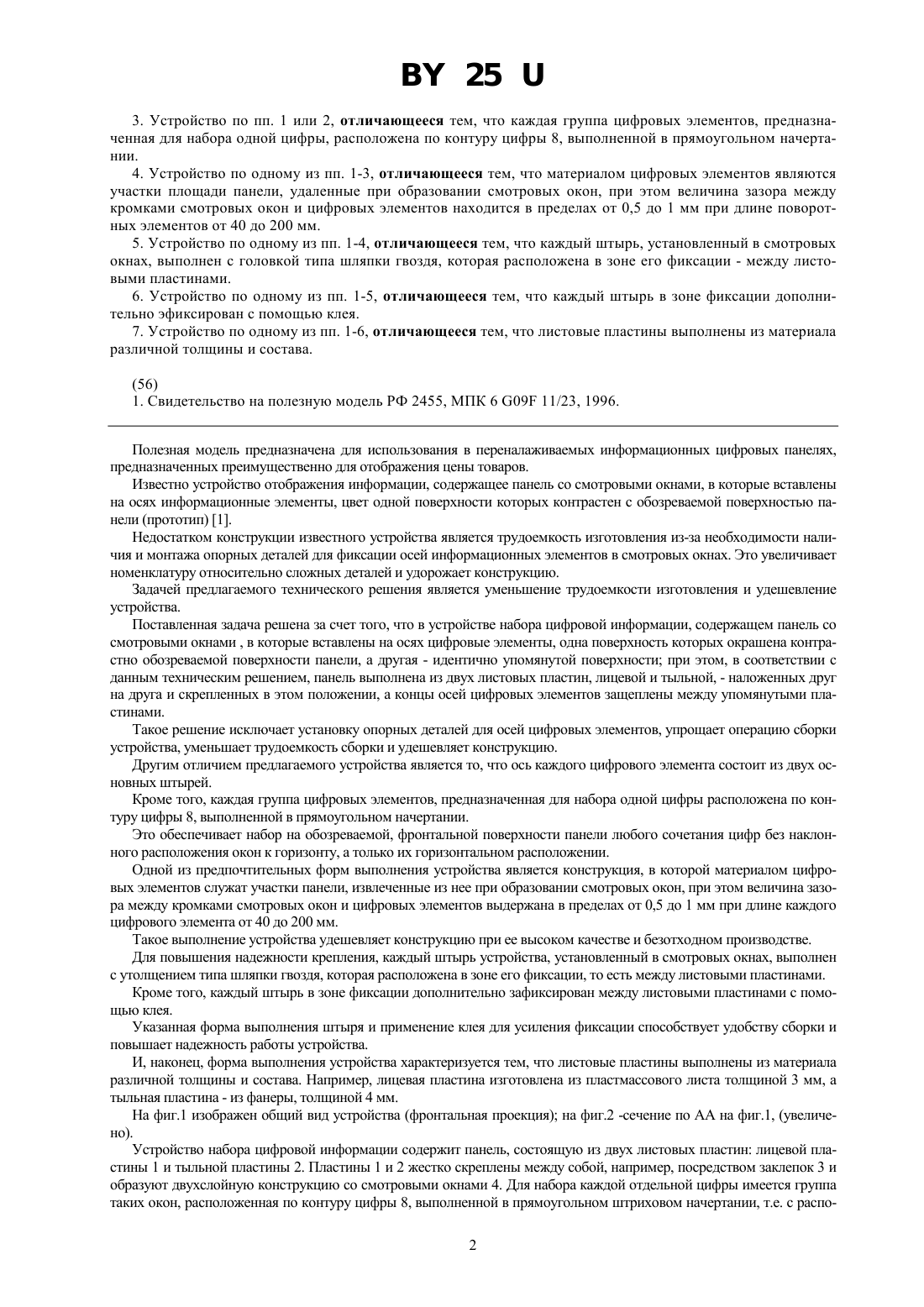

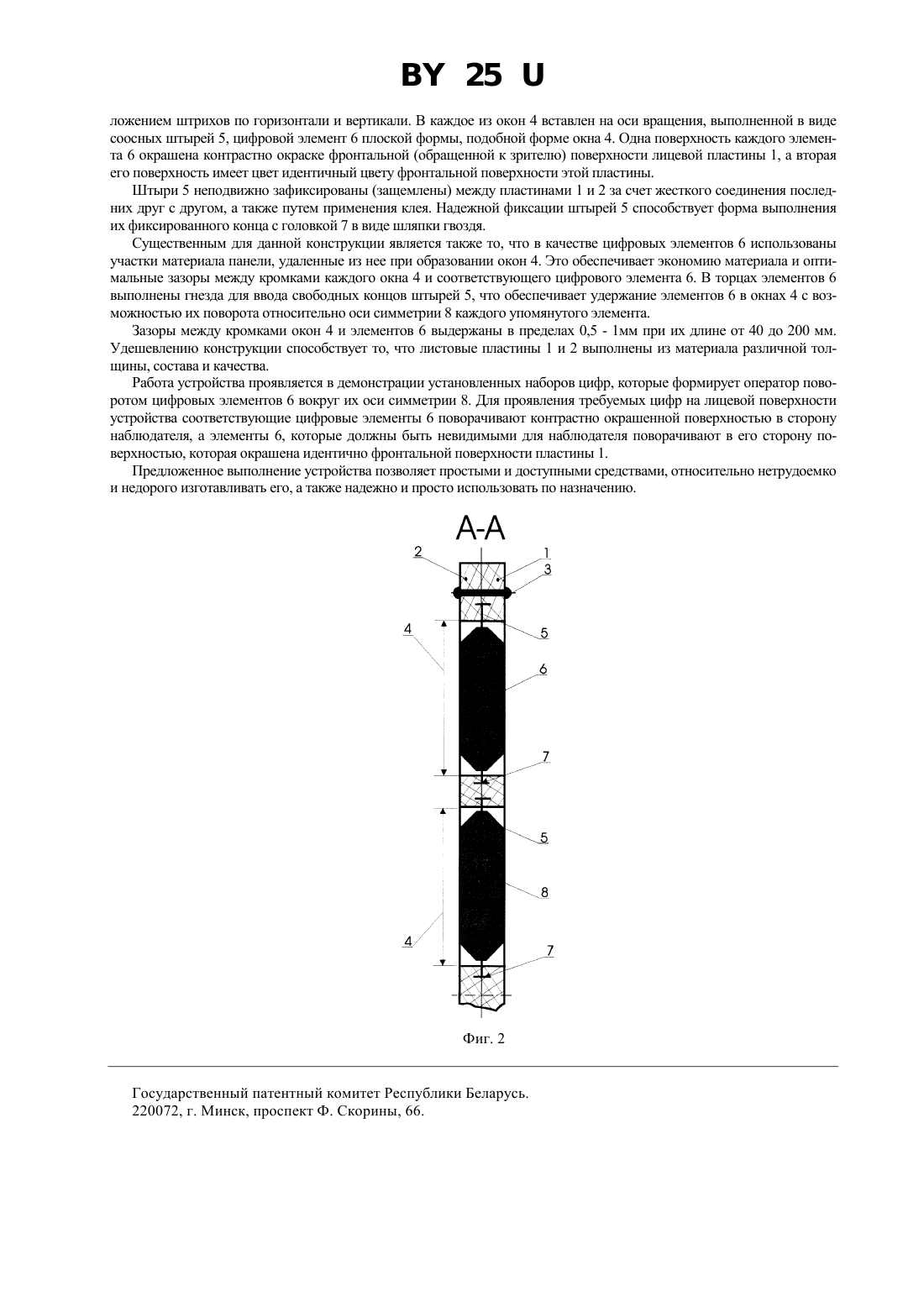

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО НАБОРА ЦИФРОВОЙ ИНФОРМАЦИИ(57) 1. Устройство набора цифровой информации, содержащее панель со смотровыми окнами, в которые вставлены на осях цифровые элементы, одна поверхность которых окрашена контрастно окраске поверхности панели, предназначенной для обозрения, а другая - идентично упомянутой поверхности, отличающееся тем, что панель выполнена из двух листовых пластин, - лицевой и тыльной, - наложенных друг на друга и скрепленных в этом положении, а концы осей цифровых элементов защемлены между упомянутыми пластинами. 2. Устройство по п. 1, отличающееся тем, что ось каждого цифрового элемента состоит из двух соосных штырей. 253. Устройство по пп. 1 или 2, отличающееся тем, что каждая группа цифровых элементов, предназначенная для набора одной цифры, расположена по контуру цифры 8, выполненной в прямоугольном начертании. 4. Устройство по одному из пп. 1-3, отличающееся тем, что материалом цифровых элементов являются участки площади панели, удаленные при образовании смотровых окон, при этом величина зазора между кромками смотровых окон и цифровых элементов находится в пределах от 0,5 до 1 мм при длине поворотных элементов от 40 до 200 мм. 5. Устройство по одному из пп. 1-4, отличающееся тем, что каждый штырь, установленный в смотровых окнах, выполнен с головкой типа шляпки гвоздя, которая расположена в зоне его фиксации - между листовыми пластинами. 6. Устройство по одному из пп. 1-5, отличающееся тем, что каждый штырь в зоне фиксации дополнительно эфиксирован с помощью клея. 7. Устройство по одному из пп. 1-6, отличающееся тем, что листовые пластины выполнены из материала различной толщины и состава.(56) 1. Свидетельство на полезную модель РФ 2455, МПК 6 09 11/23, 1996. Полезная модель предназначена для использования в переналаживаемых информационных цифровых панелях,предназначенных преимущественно для отображения цены товаров. Известно устройство отображения информации, содержащее панель со смотровыми окнами, в которые вставлены на осях информационные элементы, цвет одной поверхности которых контрастен с обозреваемой поверхностью панели (прототип) 1. Недостатком конструкции известного устройства является трудоемкость изготовления из-за необходимости наличия и монтажа опорных деталей для фиксации осей информационных элементов в смотровых окнах. Это увеличивает номенклатуру относительно сложных деталей и удорожает конструкцию. Задачей предлагаемого технического решения является уменьшение трудоемкости изготовления и удешевление устройства. Поставленная задача решена за счет того, что в устройстве набора цифровой информации, содержащем панель со смотровыми окнами , в которые вставлены на осях цифровые элементы, одна поверхность которых окрашена контрастно обозреваемой поверхности панели, а другая - идентично упомянутой поверхности при этом, в соответствии с данным техническим решением, панель выполнена из двух листовых пластин, лицевой и тыльной, - наложенных друг на друга и скрепленных в этом положении, а концы осей цифровых элементов защеплены между упомянутыми пластинами. Такое решение исключает установку опорных деталей для осей цифровых элементов, упрощает операцию сборки устройства, уменьшает трудоемкость сборки и удешевляет конструкцию. Другим отличием предлагаемого устройства является то, что ось каждого цифрового элемента состоит из двух основных штырей. Кроме того, каждая группа цифровых элементов, предназначенная для набора одной цифры расположена по контуру цифры 8, выполненной в прямоугольном начертании. Это обеспечивает набор на обозреваемой, фронтальной поверхности панели любого сочетания цифр без наклонного расположения окон к горизонту, а только их горизонтальном расположении. Одной из предпочтительных форм выполнения устройства является конструкция, в которой материалом цифровых элементов служат участки панели, извлеченные из нее при образовании смотровых окон, при этом величина зазора между кромками смотровых окон и цифровых элементов выдержана в пределах от 0,5 до 1 мм при длине каждого цифрового элемента от 40 до 200 мм. Такое выполнение устройства удешевляет конструкцию при ее высоком качестве и безотходном производстве. Для повышения надежности крепления, каждый штырь устройства, установленный в смотровых окнах, выполнен с утолщением типа шляпки гвоздя, которая расположена в зоне его фиксации, то есть между листовыми пластинами. Кроме того, каждый штырь в зоне фиксации дополнительно зафиксирован между листовыми пластинами с помощью клея. Указанная форма выполнения штыря и применение клея для усиления фиксации способствует удобству сборки и повышает надежность работы устройства. И, наконец, форма выполнения устройства характеризуется тем, что листовые пластины выполнены из материала различной толщины и состава. Например, лицевая пластина изготовлена из пластмассового листа толщиной 3 мм, а тыльная пластина - из фанеры, толщиной 4 мм. На фиг.1 изображен общий вид устройства (фронтальная проекция) на фиг.2 -сечение по АА на фиг.1, (увеличено). Устройство набора цифровой информации содержит панель, состоящую из двух листовых пластин лицевой пластины 1 и тыльной пластины 2. Пластины 1 и 2 жестко скреплены между собой, например, посредством заклепок 3 и образуют двухслойную конструкцию со смотровыми окнами 4. Для набора каждой отдельной цифры имеется группа таких окон, расположенная по контуру цифры 8, выполненной в прямоугольном штриховом начертании, т.е. с распо 2 25 ложением штрихов по горизонтали и вертикали. В каждое из окон 4 вставлен на оси вращения, выполненной в виде соосных штырей 5, цифровой элемент 6 плоской формы, подобной форме окна 4. Одна поверхность каждого элемента 6 окрашена контрастно окраске фронтальной (обращенной к зрителю) поверхности лицевой пластины 1, а вторая его поверхность имеет цвет идентичный цвету фронтальной поверхности этой пластины. Штыри 5 неподвижно зафиксированы (защемлены) между пластинами 1 и 2 за счет жесткого соединения последних друг с другом, а также путем применения клея. Надежной фиксации штырей 5 способствует форма выполнения их фиксированного конца с головкой 7 в виде шляпки гвоздя. Существенным для данной конструкцииявляется также то, что в качестве цифровых элементов 6 использованы участки материала панели, удаленные из нее при образовании окон 4. Это обеспечивает экономию материала и оптимальные зазоры между кромками каждого окна 4 и соответствующего цифрового элемента 6. В торцах элементов 6 выполнены гнезда для ввода свободных концов штырей 5, что обеспечивает удержание элементов 6 в окнах 4 с возможностью их поворота относительно оси симметрии 8 каждого упомянутого элемента. Зазоры между кромками окон 4 и элементов 6 выдержаны в пределах 0,5 - 1 мм при их длине от 40 до 200 мм. Удешевлению конструкции способствует то, что листовые пластины 1 и 2 выполнены из материала различной толщины, состава и качества. Работа устройства проявляется в демонстрации установленных наборов цифр, которые формирует оператор поворотом цифровых элементов 6 вокруг их оси симметрии 8. Для проявления требуемых цифр на лицевой поверхности устройства соответствующие цифровые элементы 6 поворачивают контрастно окрашенной поверхностью в сторону наблюдателя, а элементы 6, которые должны быть невидимыми для наблюдателя поворачивают в его сторону поверхностью, которая окрашена идентично фронтальной поверхности пластины 1. Предложенное выполнение устройства позволяет простыми и доступными средствами, относительно нетрудоемко и недорого изготавливать его, а также надежно и просто использовать по назначению. Фиг. 2 Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
