Герметичный корпус наручных часов

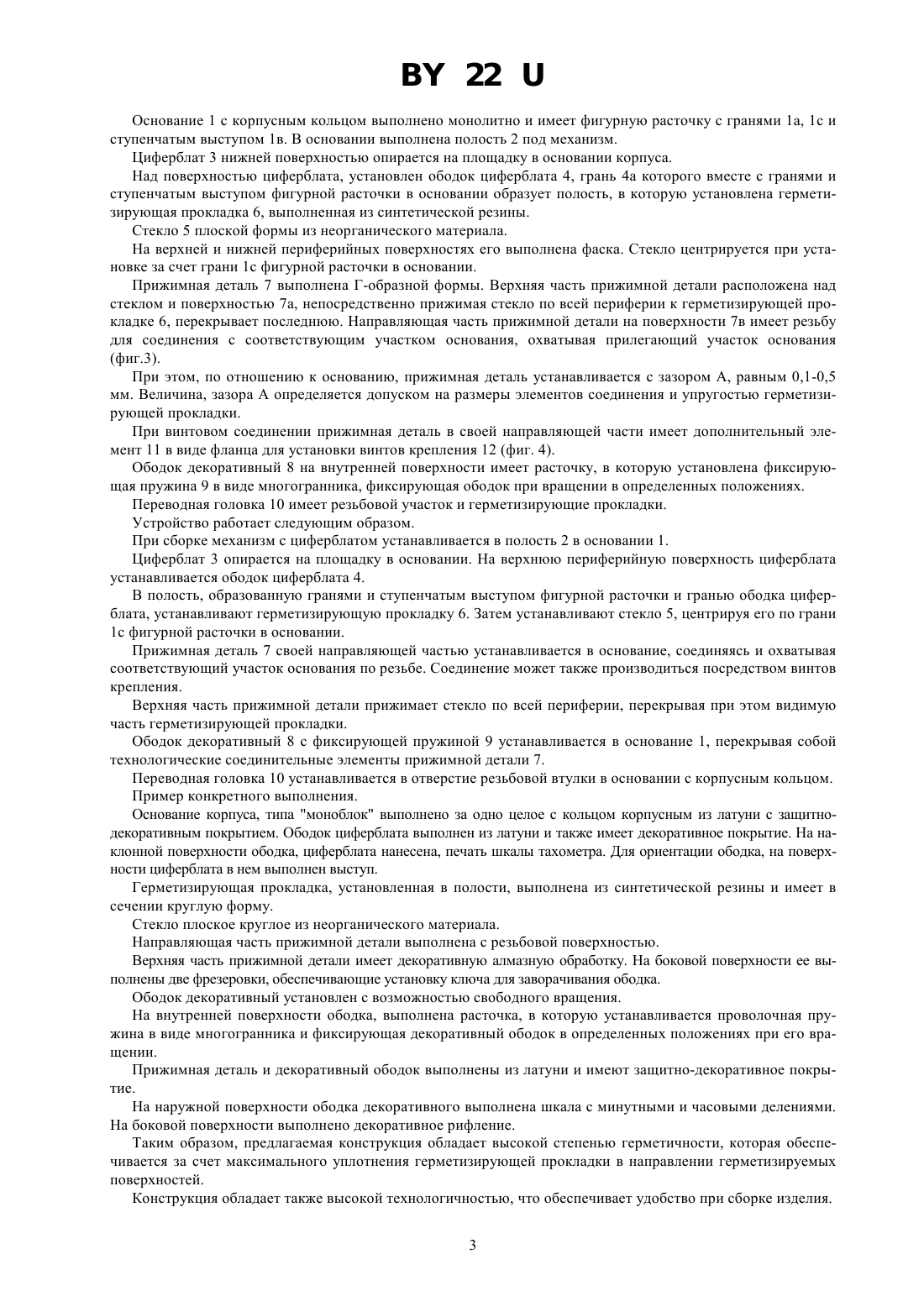

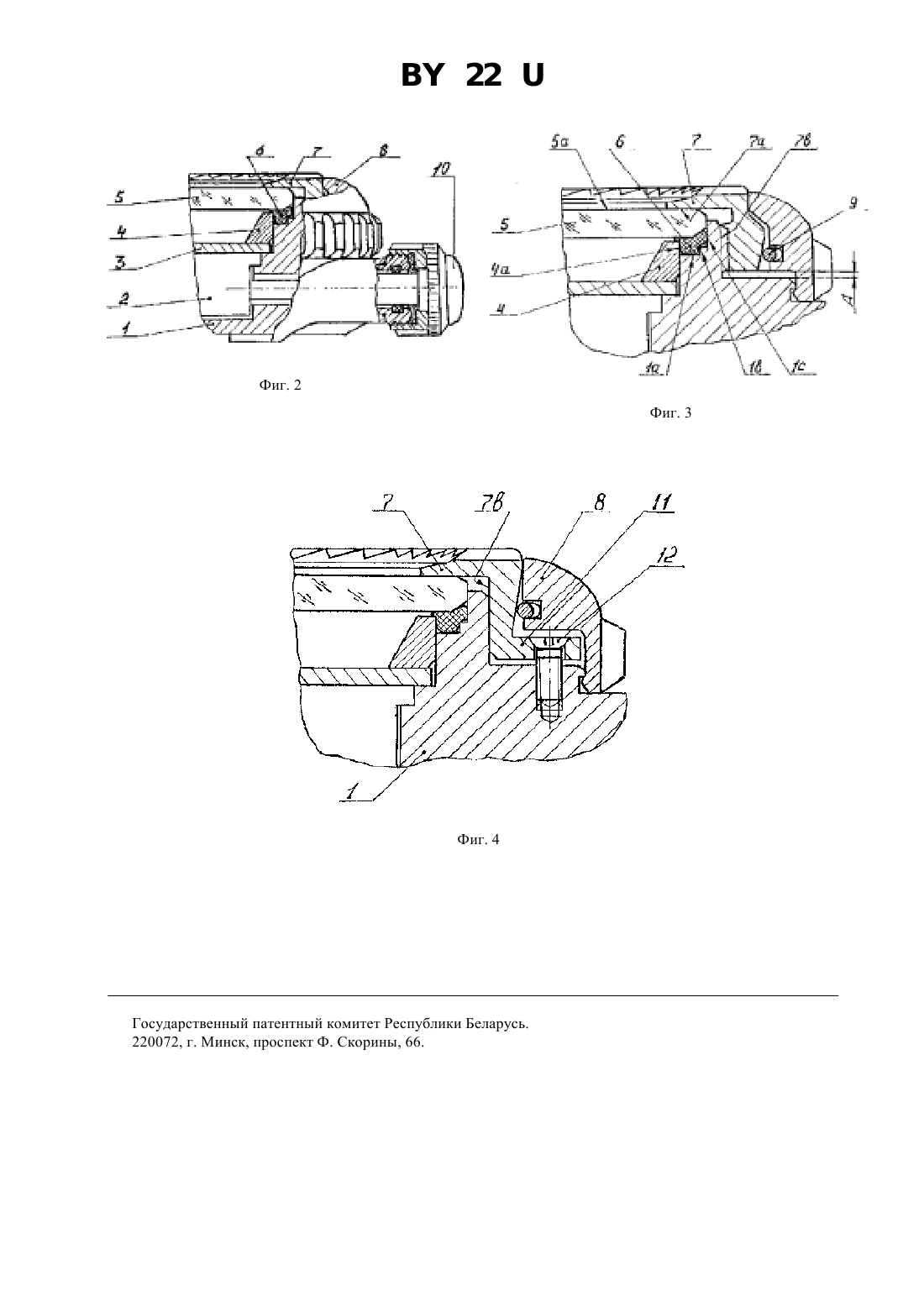

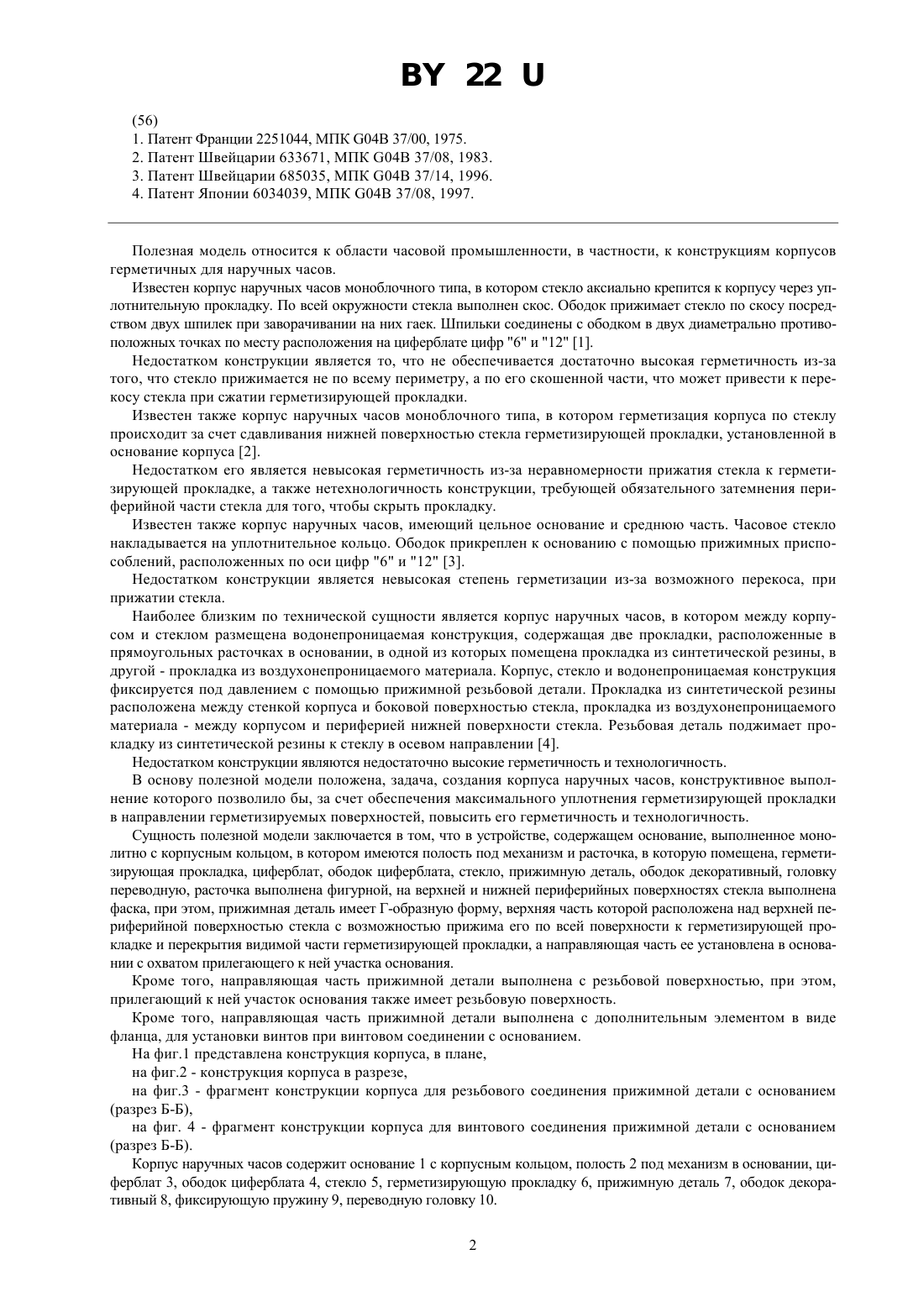

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ ГЕРМЕТИЧНЫЙ КОРПУС НАРУЧНЫХ ЧАСОВ(71) Заявитель Открытое акционерное общество Минский часовой завод(73) Патентообладатель Открытое акционерное общество Минский часовой завод(57) 1 Герметичный корпус наручных часов, содержащий основание, выполненное монолитно с корпусным кольцом, в котором имеются полость под механизм и расточка, в которую помещена, герметизирующая прокладка, циферблат, ободок циферблата, стекло, прижимную деталь, ободок декоративный, головку переводную, отличающийся тем, что расточка выполнена фигурной, а на верхней и нижней периферийных поверхностях стекла выполнена фаска, при этом, прижимная деталь имеет Г-образную форму, верхняя часть которой расположена над верхней периферийной поверхностью стекла с возможностью прижима его по всей поверхности к герметизирующей прокладке и перекрытия видимой части герметизирующей прокладки, а направляющая часть ее установлена в основании с охватом прилегающего к ней участка основания. 2 Устройство по п.1, отличающееся тем, что направляющая часть прижимной детали выполнена с резьбовой поверхностью, при этом, прилегающий к ней участок основания также имеет резьбовую поверхность. Фиг. 1 3 Устройство по п.1, отличающееся тем, что направляющая часть прижимной детали выполнена с дополнительным элементом в виде фланца для установки винтов при винтовом соединении с основанием. Полезная модель относится к области часовой промышленности, в частности, к конструкциям корпусов герметичных для наручных часов. Известен корпус наручных часов моноблочного типа, в котором стекло аксиально крепится к корпусу через уплотнительную прокладку. По всей окружности стекла выполнен скос. Ободок прижимает стекло по скосу посредством двух шпилек при заворачивании на них гаек. Шпильки соединены с ободком в двух диаметрально противоположных точках по месту расположения на циферблате цифр 6 и 12 1. Недостатком конструкции является то, что не обеспечивается достаточно высокая герметичность из-за того, что стекло прижимается не по всему периметру, а по его скошенной части, что может привести к перекосу стекла при сжатии герметизирующей прокладки. Известен также корпус наручных часов моноблочного типа, в котором герметизация корпуса по стеклу происходит за счет сдавливания нижней поверхностью стекла герметизирующей прокладки, установленной в основание корпуса 2. Недостатком его является невысокая герметичность из-за неравномерности прижатия стекла к герметизирующей прокладке, а также нетехнологичность конструкции, требующей обязательного затемнения периферийной части стекла для того, чтобы скрыть прокладку. Известен также корпус наручных часов, имеющий цельное основание и среднюю часть. Часовое стекло накладывается на уплотнительное кольцо. Ободок прикреплен к основанию с помощью прижимных приспособлений, расположенных по оси цифр 6 и 12 3. Недостатком конструкции является невысокая степень герметизации из-за возможного перекоса, при прижатии стекла. Наиболее близким по технической сущности является корпус наручных часов, в котором между корпусом и стеклом размещена водонепроницаемая конструкция, содержащая две прокладки, расположенные в прямоугольных расточках в основании, в одной из которых помещена прокладка из синтетической резины, в другой - прокладка из воздухонепроницаемого материала. Корпус, стекло и водонепроницаемая конструкция фиксируется под давлением с помощью прижимной резьбовой детали. Прокладка из синтетической резины расположена между стенкой корпуса и боковой поверхностью стекла, прокладка из воздухонепроницаемого материала - между корпусом и периферией нижней поверхности стекла. Резьбовая деталь поджимает прокладку из синтетической резины к стеклу в осевом направлении 4. Недостатком конструкции являются недостаточно высокие герметичность и технологичность. В основу полезной модели положена, задача, создания корпуса наручных часов, конструктивное выполнение которого позволило бы, за счет обеспечения максимального уплотнения герметизирующей прокладки в направлении герметизируемых поверхностей, повысить его герметичность и технологичность. Сущность полезной модели заключается в том, что в устройстве, содержащем основание, выполненное монолитно с корпусным кольцом, в котором имеются полость под механизм и расточка, в которую помещена, герметизирующая прокладка, циферблат, ободок циферблата, стекло, прижимную деталь, ободок декоративный, головку переводную, расточка выполнена фигурной, на верхней и нижней периферийных поверхностях стекла выполнена фаска, при этом, прижимная деталь имеет Г-образную форму, верхняя часть которой расположена над верхней периферийной поверхностью стекла с возможностью прижима его по всей поверхности к герметизирующей прокладке и перекрытия видимой части герметизирующей прокладки, а направляющая часть ее установлена в основании с охватом прилегающего к ней участка основания. Кроме того, направляющая часть прижимной детали выполнена с резьбовой поверхностью, при этом,прилегающий к ней участок основания также имеет резьбовую поверхность. Кроме того, направляющая часть прижимной детали выполнена с дополнительным элементом в виде фланца, для установки винтов при винтовом соединении с основанием. На фиг.1 представлена конструкция корпуса, в плане,на фиг.2 - конструкция корпуса в разрезе,на фиг.3 - фрагмент конструкции корпуса для резьбового соединения прижимной детали с основанием(разрез Б-Б),на фиг. 4 - фрагмент конструкции корпуса для винтового соединения прижимной детали с основанием(разрез Б-Б). Корпус наручных часов содержит основание 1 с корпусным кольцом, полость 2 под механизм в основании, циферблат 3, ободок циферблата 4, стекло 5, герметизирующую прокладку 6, прижимную деталь 7, ободок декоративный 8, фиксирующую пружину 9, переводную головку 10. 2 22 Основание 1 с корпусным кольцом выполнено монолитно и имеет фигурную расточку с гранями 1 а, 1 с и ступенчатым выступом 1 в. В основании выполнена полость 2 под механизм. Циферблат 3 нижней поверхностью опирается на площадку в основании корпуса. Над поверхностью циферблата, установлен ободок циферблата 4, грань 4 а которого вместе с гранями и ступенчатым выступом фигурной расточки в основании образует полость, в которую установлена герметизирующая прокладка 6, выполненная из синтетической резины. Стекло 5 плоской формы из неорганического материала. На верхней и нижней периферийных поверхностях его выполнена фаска. Стекло центрируется при установке за счет грани 1 с фигурной расточки в основании. Прижимная деталь 7 выполнена Г-образной формы. Верхняя часть прижимной детали расположена над стеклом и поверхностью 7 а, непосредственно прижимая стекло по всей периферии к герметизирующей прокладке 6, перекрывает последнюю. Направляющая часть прижимной детали на поверхности 7 в имеет резьбу для соединения с соответствующим участком основания, охватывая прилегающий участок основания(фиг.3). При этом, по отношению к основанию, прижимная деталь устанавливается с зазором А, равным 0,1-0,5 мм. Величина, зазора А определяется допуском на размеры элементов соединения и упругостью герметизирующей прокладки. При винтовом соединении прижимная деталь в своей направляющей части имеет дополнительный элемент 11 в виде фланца для установки винтов крепления 12 (фиг. 4). Ободок декоративный 8 на внутренней поверхности имеет расточку, в которую установлена фиксирующая пружина 9 в виде многогранника, фиксирующая ободок при вращении в определенных положениях. Переводная головка 10 имеет резьбовой участок и герметизирующие прокладки. Устройство работает следующим образом. При сборке механизм с циферблатом устанавливается в полость 2 в основании 1. Циферблат 3 опирается на площадку в основании. На верхнюю периферийную поверхность циферблата устанавливается ободок циферблата 4. В полость, образованную гранями и ступенчатым выступом фигурной расточки и гранью ободка циферблата, устанавливают герметизирующую прокладку 6. Затем устанавливают стекло 5, центрируя его по грани 1 с фигурной расточки в основании. Прижимная деталь 7 своей направляющей частью устанавливается в основание, соединяясь и охватывая соответствующий участок основания по резьбе. Соединение может также производиться посредством винтов крепления. Верхняя часть прижимной детали прижимает стекло по всей периферии, перекрывая при этом видимую часть герметизирующей прокладки. Ободок декоративный 8 с фиксирующей пружиной 9 устанавливается в основание 1, перекрывая собой технологические соединительные элементы прижимной детали 7. Переводная головка 10 устанавливается в отверстие резьбовой втулки в основании с корпусным кольцом. Пример конкретного выполнения. Основание корпуса, типа моноблок выполнено за одно целое с кольцом корпусным из латуни с защитнодекоративным покрытием. Ободок циферблата выполнен из латуни и также имеет декоративное покрытие. На наклонной поверхности ободка, циферблата нанесена, печать шкалы тахометра. Для ориентации ободка, на поверхности циферблата в нем выполнен выступ. Герметизирующая прокладка, установленная в полости, выполнена из синтетической резины и имеет в сечении круглую форму. Стекло плоское круглое из неорганического материала. Направляющая часть прижимной детали выполнена с резьбовой поверхностью. Верхняя часть прижимной детали имеет декоративную алмазную обработку. На боковой поверхности ее выполнены две фрезеровки, обеспечивающие установку ключа для заворачивания ободка. Ободок декоративный установлен с возможностью свободного вращения. На внутренней поверхности ободка, выполнена расточка, в которую устанавливается проволочная пружина в виде многогранника и фиксирующая декоративный ободок в определенных положениях при его вращении. Прижимная деталь и декоративный ободок выполнены из латуни и имеют защитно-декоративное покрытие. На наружной поверхности ободка декоративного выполнена шкала с минутными и часовыми делениями. На боковой поверхности выполнено декоративное рифление. Таким образом, предлагаемая конструкция обладает высокой степенью герметичности, которая обеспечивается за счет максимального уплотнения герметизирующей прокладки в направлении герметизируемых поверхностей. Конструкция обладает также высокой технологичностью, что обеспечивает удобство при сборке изделия. 3 Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
