Устройство для управления осветительной системой

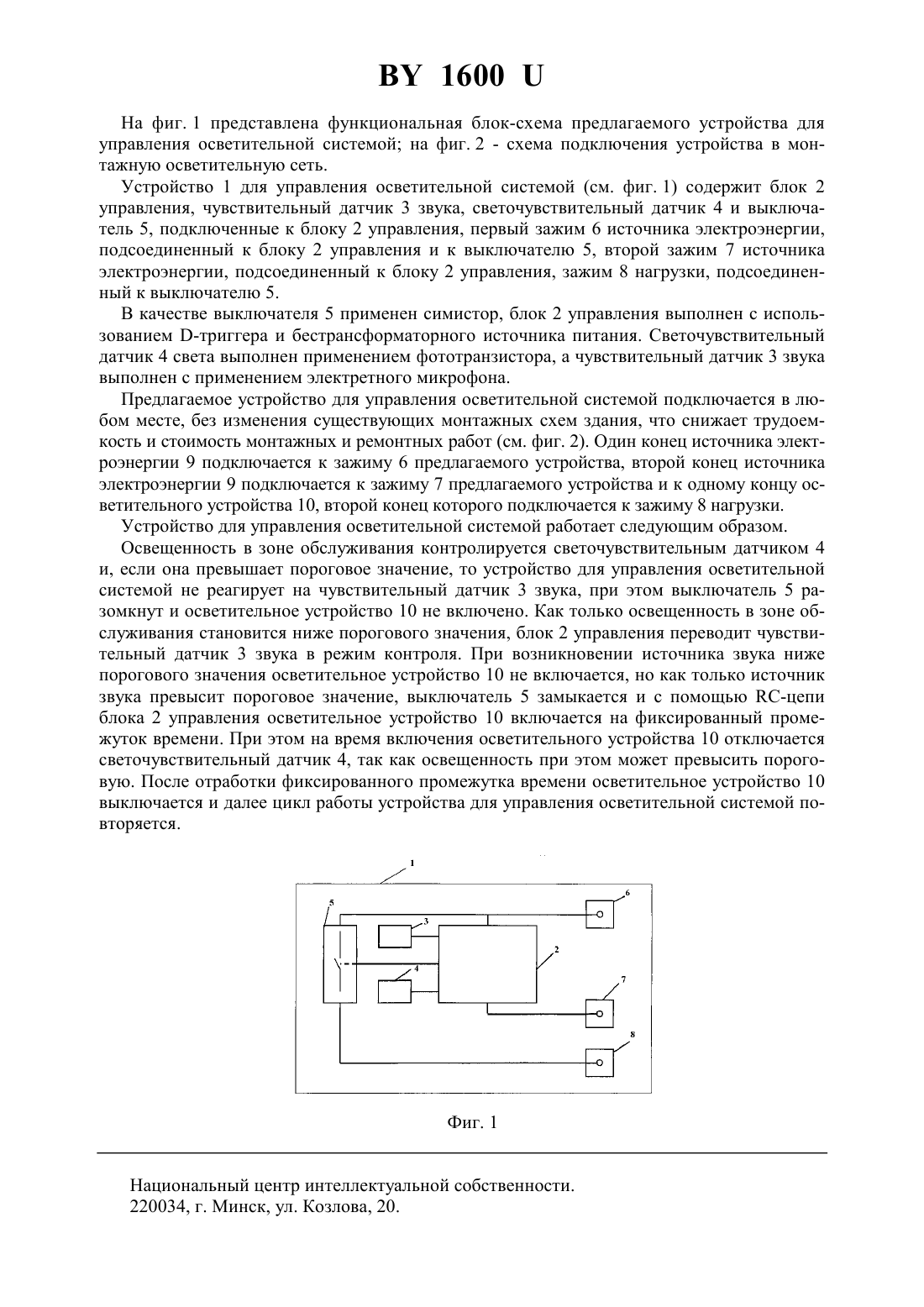

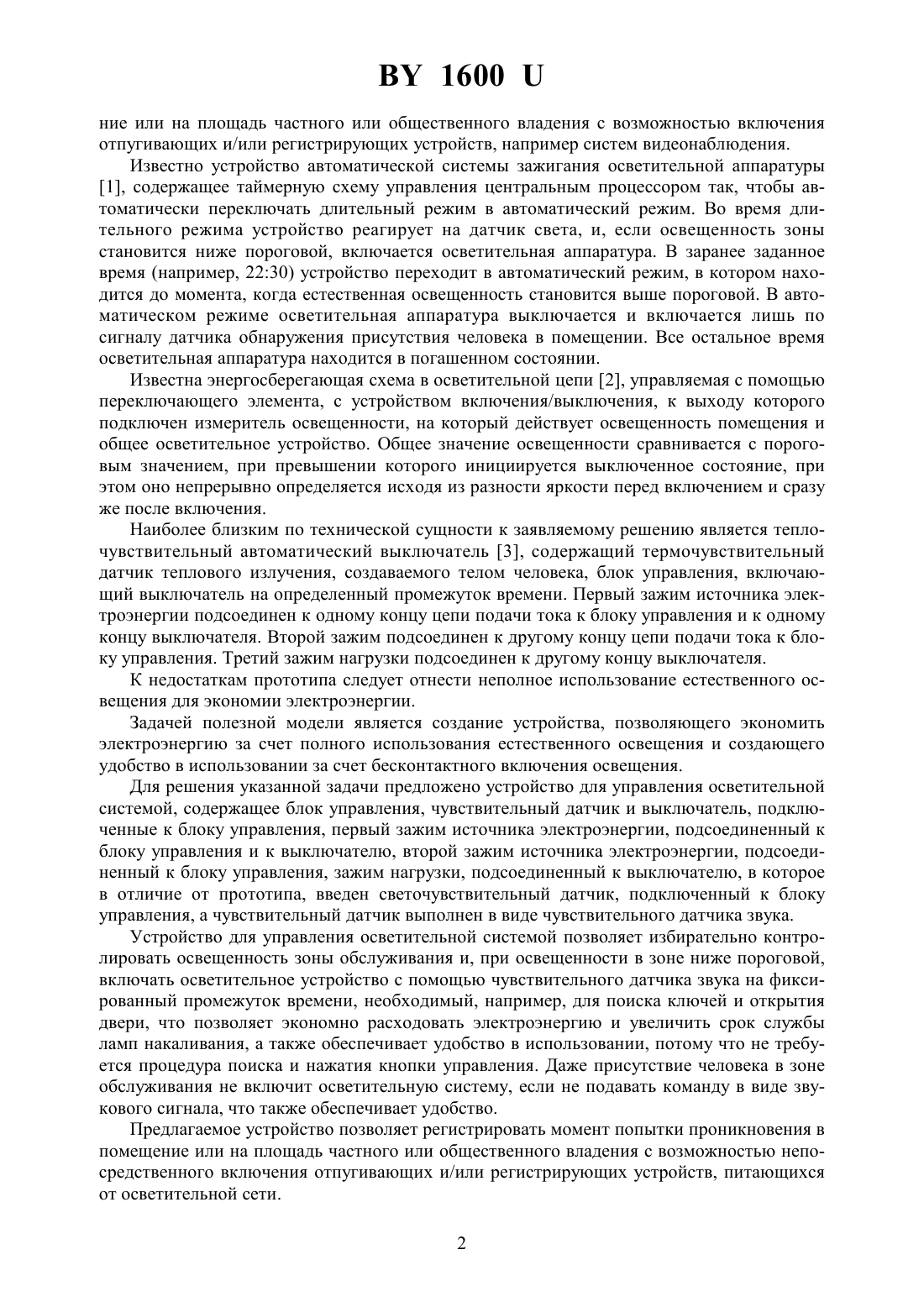

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ОСВЕТИТЕЛЬНОЙ СИСТЕМОЙ(71) Заявитель Открытое акционерное общество Пеленг(72) Авторы Максимович Виктор Владимирович Авраменко Галина Владимировна(73) Патентообладатель Открытое акционерное общество Пеленг(57) Устройство для управления осветительной системой, содержащее блок управления,чувствительный датчик и выключатель, подключенные к блоку управления, первый зажим источника электроэнергии, подсоединенный к блоку управления и к выключателю, второй зажим источника электроэнергии, подсоединенный к блоку управления, и зажим нагрузки,подсоединенный к выключателю, отличающееся тем, что в него введен светочувствительный датчик, подключенный к блоку управления, а чувствительный датчик выполнен в виде чувствительного датчика звука. Фиг. 2 Полезная модель относится к электротехнике, в частности к устройствам для управления освещением лестничных клеток, тамбуров, коридоров и других помещений жилых и общественных зданий, где освещение необходимо периодически, на ограниченные промежутки времени, а также для регистрации момента попытки проникновения в помеще 1600 ние или на площадь частного или общественного владения с возможностью включения отпугивающих и/или регистрирующих устройств, например систем видеонаблюдения. Известно устройство автоматической системы зажигания осветительной аппаратуры 1, содержащее таймерную схему управления центральным процессором так, чтобы автоматически переключать длительный режим в автоматический режим. Во время длительного режима устройство реагирует на датчик света, и, если освещенность зоны становится ниже пороговой, включается осветительная аппаратура. В заранее заданное время (например, 2230) устройство переходит в автоматический режим, в котором находится до момента, когда естественная освещенность становится выше пороговой. В автоматическом режиме осветительная аппаратура выключается и включается лишь по сигналу датчика обнаружения присутствия человека в помещении. Все остальное время осветительная аппаратура находится в погашенном состоянии. Известна энергосберегающая схема в осветительной цепи 2, управляемая с помощью переключающего элемента, с устройством включения/выключения, к выходу которого подключен измеритель освещенности, на который действует освещенность помещения и общее осветительное устройство. Общее значение освещенности сравнивается с пороговым значением, при превышении которого инициируется выключенное состояние, при этом оно непрерывно определяется исходя из разности яркости перед включением и сразу же после включения. Наиболее близким по технической сущности к заявляемому решению является теплочувствительный автоматический выключатель 3, содержащий термочувствительный датчик теплового излучения, создаваемого телом человека, блок управления, включающий выключатель на определенный промежуток времени. Первый зажим источника электроэнергии подсоединен к одному концу цепи подачи тока к блоку управления и к одному концу выключателя. Второй зажим подсоединен к другому концу цепи подачи тока к блоку управления. Третий зажим нагрузки подсоединен к другому концу выключателя. К недостаткам прототипа следует отнести неполное использование естественного освещения для экономии электроэнергии. Задачей полезной модели является создание устройства, позволяющего экономить электроэнергию за счет полного использования естественного освещения и создающего удобство в использовании за счет бесконтактного включения освещения. Для решения указанной задачи предложено устройство для управления осветительной системой, содержащее блок управления, чувствительный датчик и выключатель, подключенные к блоку управления, первый зажим источника электроэнергии, подсоединенный к блоку управления и к выключателю, второй зажим источника электроэнергии, подсоединенный к блоку управления, зажим нагрузки, подсоединенный к выключателю, в которое в отличие от прототипа, введен светочувствительный датчик, подключенный к блоку управления, а чувствительный датчик выполнен в виде чувствительного датчика звука. Устройство для управления осветительной системой позволяет избирательно контролировать освещенность зоны обслуживания и, при освещенности в зоне ниже пороговой,включать осветительное устройство с помощью чувствительного датчика звука на фиксированный промежуток времени, необходимый, например, для поиска ключей и открытия двери, что позволяет экономно расходовать электроэнергию и увеличить срок службы ламп накаливания, а также обеспечивает удобство в использовании, потому что не требуется процедура поиска и нажатия кнопки управления. Даже присутствие человека в зоне обслуживания не включит осветительную систему, если не подавать команду в виде звукового сигнала, что также обеспечивает удобство. Предлагаемое устройство позволяет регистрировать момент попытки проникновения в помещение или на площадь частного или общественного владения с возможностью непосредственного включения отпугивающих и/или регистрирующих устройств, питающихся от осветительной сети. 2 1600 На фиг. 1 представлена функциональная блок-схема предлагаемого устройства для управления осветительной системой на фиг. 2 - схема подключения устройства в монтажную осветительную сеть. Устройство 1 для управления осветительной системой (см. фиг. 1) содержит блок 2 управления, чувствительный датчик 3 звука, светочувствительный датчик 4 и выключатель 5, подключенные к блоку 2 управления, первый зажим 6 источника электроэнергии,подсоединенный к блоку 2 управления и к выключателю 5, второй зажим 7 источника электроэнергии, подсоединенный к блоку 2 управления, зажим 8 нагрузки, подсоединенный к выключателю 5. В качестве выключателя 5 применен симистор, блок 2 управления выполнен с использованием -триггера и бестрансформаторного источника питания. Светочувствительный датчик 4 света выполнен применением фототранзистора, а чувствительный датчик 3 звука выполнен с применением электретного микрофона. Предлагаемое устройство для управления осветительной системой подключается в любом месте, без изменения существующих монтажных схем здания, что снижает трудоемкость и стоимость монтажных и ремонтных работ (см. фиг. 2). Один конец источника электроэнергии 9 подключается к зажиму 6 предлагаемого устройства, второй конец источника электроэнергии 9 подключается к зажиму 7 предлагаемого устройства и к одному концу осветительного устройства 10, второй конец которого подключается к зажиму 8 нагрузки. Устройство для управления осветительной системой работает следующим образом. Освещенность в зоне обслуживания контролируется светочувствительным датчиком 4 и, если она превышает пороговое значение, то устройство для управления осветительной системой не реагирует на чувствительный датчик 3 звука, при этом выключатель 5 разомкнут и осветительное устройство 10 не включено. Как только освещенность в зоне обслуживания становится ниже порогового значения, блок 2 управления переводит чувствительный датчик 3 звука в режим контроля. При возникновении источника звука ниже порогового значения осветительное устройство 10 не включается, но как только источник звука превысит пороговое значение, выключатель 5 замыкается и с помощью -цепи блока 2 управления осветительное устройство 10 включается на фиксированный промежуток времени. При этом на время включения осветительного устройства 10 отключается светочувствительный датчик 4, так как освещенность при этом может превысить пороговую. После отработки фиксированного промежутка времени осветительное устройство 10 выключается и далее цикл работы устройства для управления осветительной системой повторяется. Фиг. 1 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
