Электрододержатель для ручной дуговой сварки

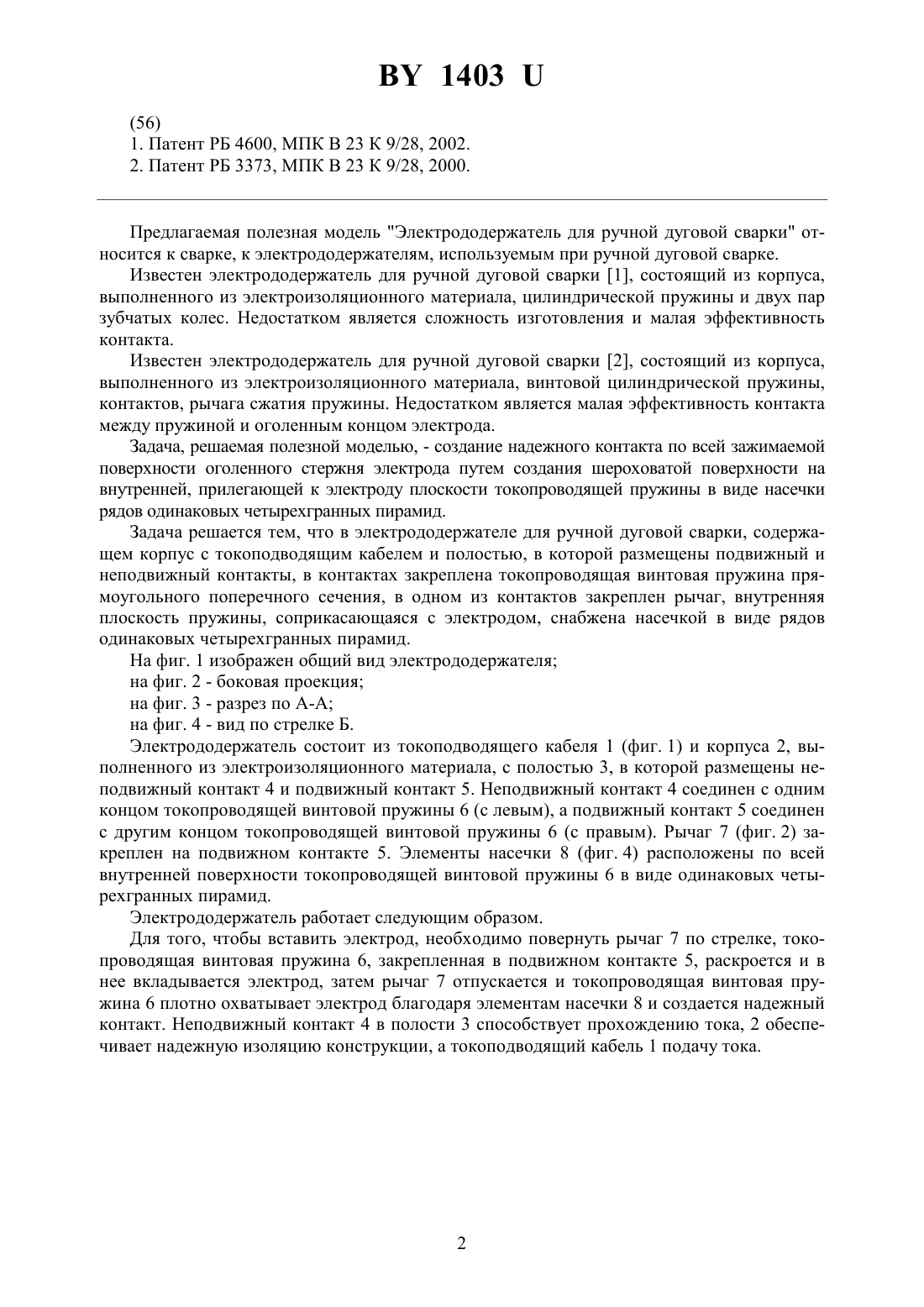

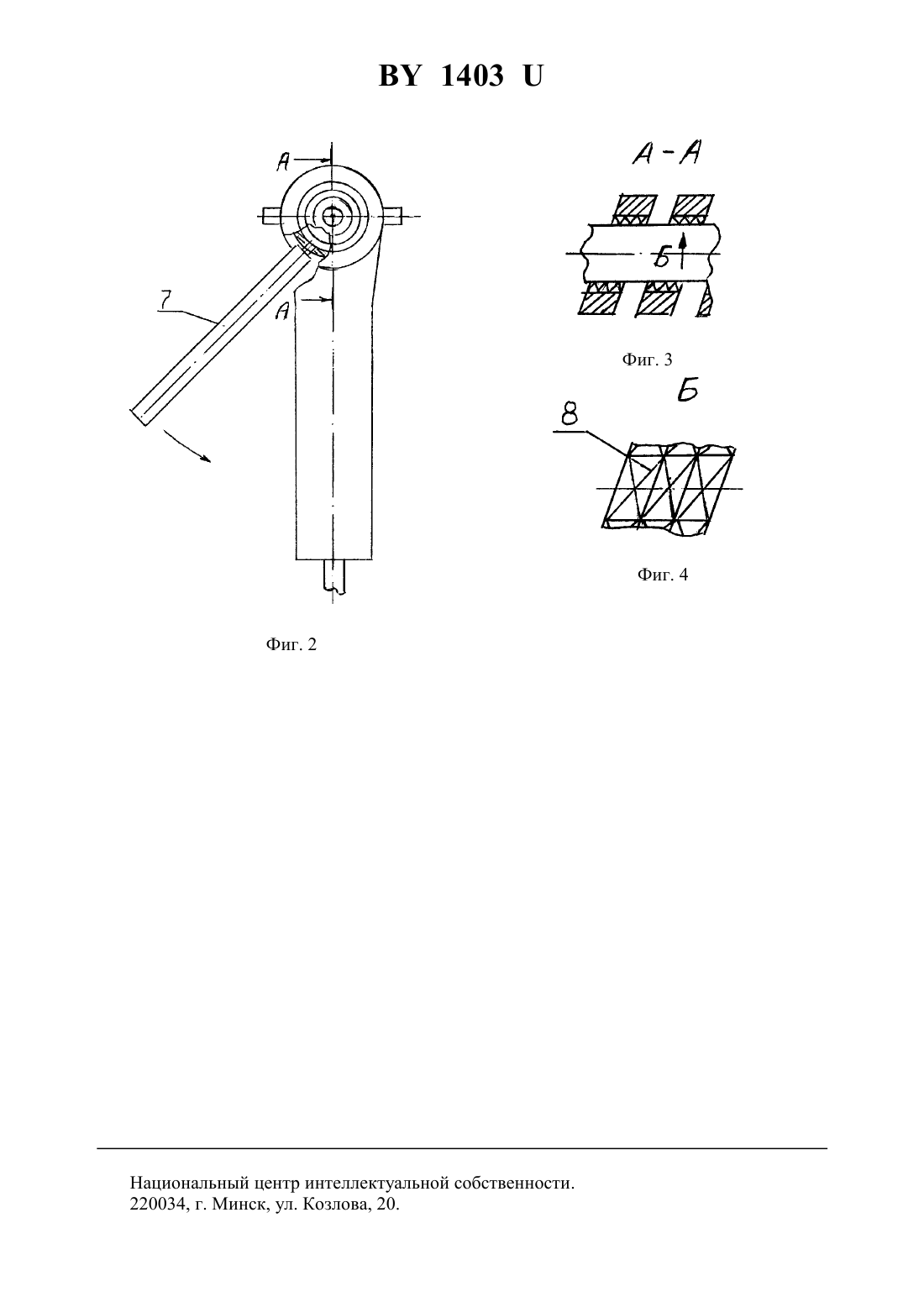

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЭЛЕКТРОДОДЕРЖАТЕЛЬ ДЛЯ РУЧНОЙ ДУГОВОЙ СВАРКИ(72) Авторы Шелег Валерий Константинович Каспер Юрий Владимирович Романенков Владимир Андреевич(57) Электрододержатель для ручной дуговой сварки, содержащий корпус с токоподводящим кабелем и полостью, в которой размещены подвижный и неподвижный контакты, в контактах закреплена токопроводящая винтовая пружина прямоугольного поперечного сечения, в одном из контактов закреплен рычаг, отличающийся тем, что внутренняя плоскость пружины, соприкасающаяся с электродом, снабжена насечкой в виде рядов одинаковых четырехгранных пирамид.(56) 1. Патент РБ 4600, МПК В 23 К 9/28, 2002. 2. Патент РБ 3373, МПК В 23 К 9/28, 2000. Предлагаемая полезная модель Электрододержатель для ручной дуговой сварки относится к сварке, к электрододержателям, используемым при ручной дуговой сварке. Известен электрододержатель для ручной дуговой сварки 1, состоящий из корпуса,выполненного из электроизоляционного материала, цилиндрической пружины и двух пар зубчатых колес. Недостатком является сложность изготовления и малая эффективность контакта. Известен электрододержатель для ручной дуговой сварки 2, состоящий из корпуса,выполненного из электроизоляционного материала, винтовой цилиндрической пружины,контактов, рычага сжатия пружины. Недостатком является малая эффективность контакта между пружиной и оголенным концом электрода. Задача, решаемая полезной моделью, - создание надежного контакта по всей зажимаемой поверхности оголенного стержня электрода путем создания шероховатой поверхности на внутренней, прилегающей к электроду плоскости токопроводящей пружины в виде насечки рядов одинаковых четырехгранных пирамид. Задача решается тем, что в электрододержателе для ручной дуговой сварки, содержащем корпус с токоподводящим кабелем и полостью, в которой размещены подвижный и неподвижный контакты, в контактах закреплена токопроводящая винтовая пружина прямоугольного поперечного сечения, в одном из контактов закреплен рычаг, внутренняя плоскость пружины, соприкасающаяся с электродом, снабжена насечкой в виде рядов одинаковых четырехгранных пирамид. На фиг. 1 изображен общий вид электрододержателя на фиг. 2 - боковая проекция на фиг. 3 - разрез по А-А на фиг. 4 - вид по стрелке Б. Электрододержатель состоит из токоподводящего кабеля 1 (фиг. 1) и корпуса 2, выполненного из электроизоляционного материала, с полостью 3, в которой размещены неподвижный контакт 4 и подвижный контакт 5. Неподвижный контакт 4 соединен с одним концом токопроводящей винтовой пружины 6 (с левым), а подвижный контакт 5 соединен с другим концом токопроводящей винтовой пружины 6 (с правым). Рычаг 7 (фиг. 2) закреплен на подвижном контакте 5. Элементы насечки 8 (фиг. 4) расположены по всей внутренней поверхности токопроводящей винтовой пружины 6 в виде одинаковых четырехгранных пирамид. Электрододержатель работает следующим образом. Для того, чтобы вставить электрод, необходимо повернуть рычаг 7 по стрелке, токопроводящая винтовая пружина 6, закрепленная в подвижном контакте 5, раскроется и в нее вкладывается электрод, затем рычаг 7 отпускается и токопроводящая винтовая пружина 6 плотно охватывает электрод благодаря элементам насечки 8 и создается надежный контакт. Неподвижный контакт 4 в полости 3 способствует прохождению тока, 2 обеспечивает надежную изоляцию конструкции, а токоподводящий кабель 1 подачу тока. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
