Теплоэнергетическая установка

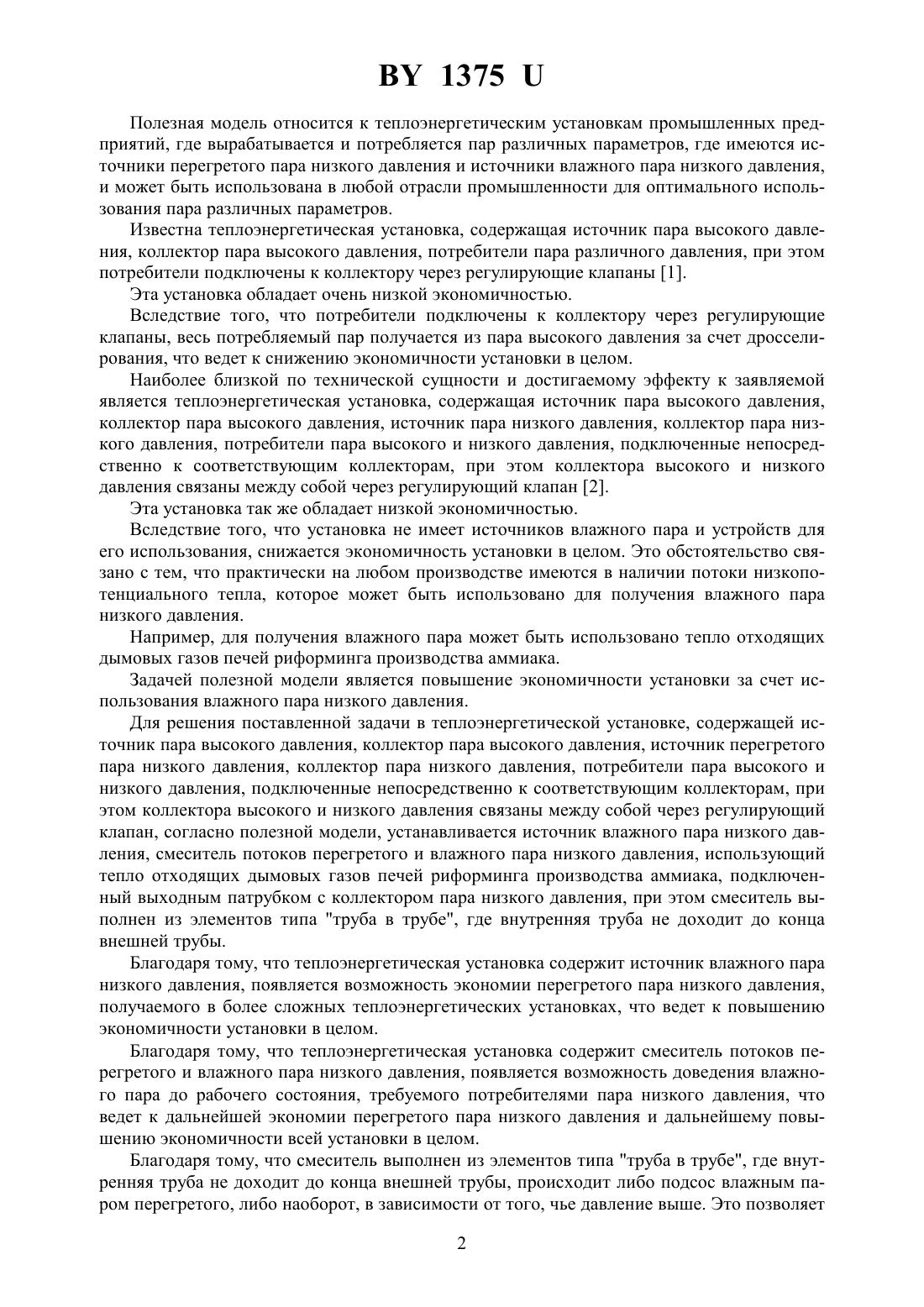

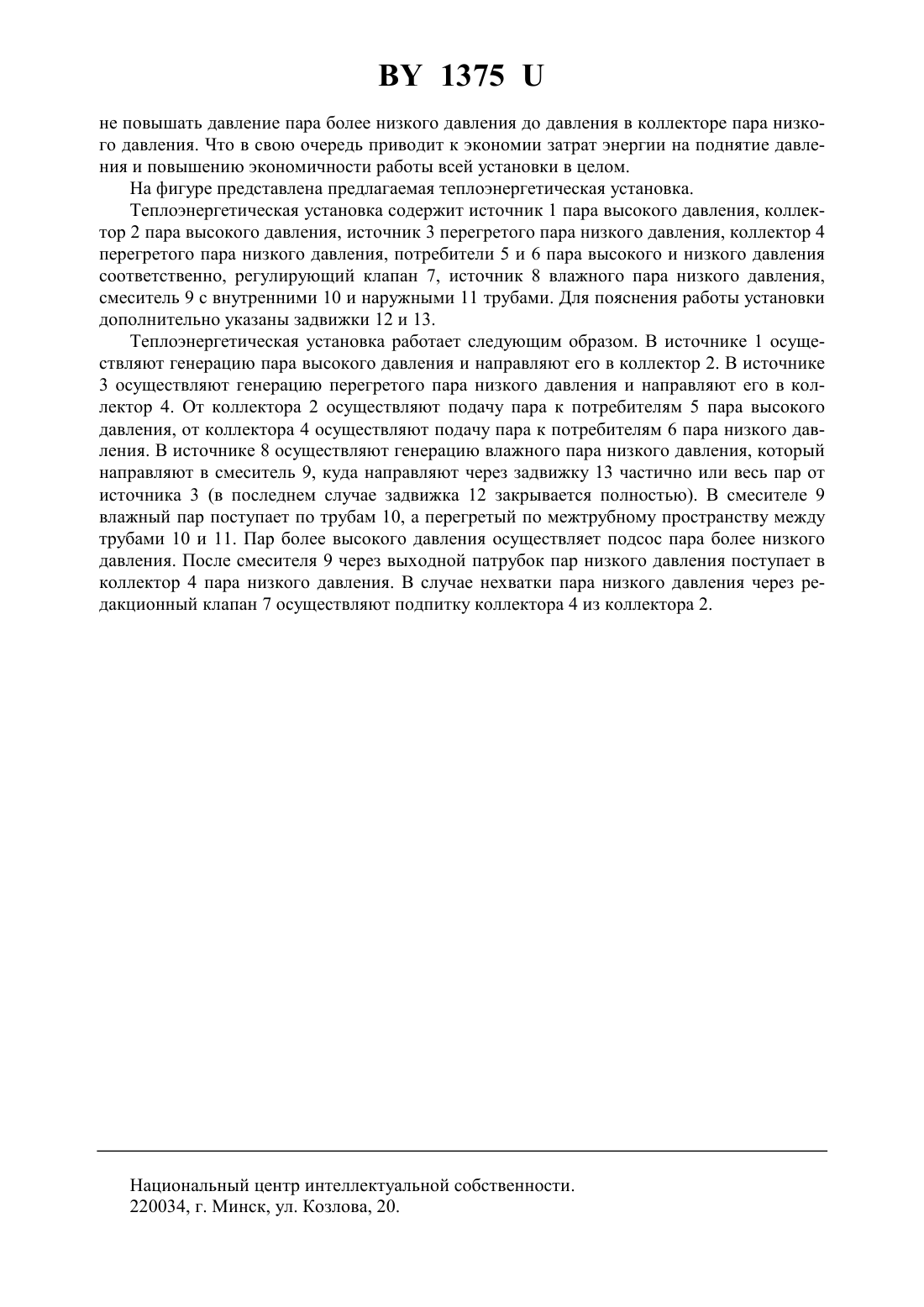

(71) Заявитель Открытое акционерное общество Гродно Азот(72) Авторы Гудымов Эрнест Андреевич Огурцов Николай КонстантиновичПугач Федор Владимирович Юрша Иосиф АнтоновичГалин Геннадий БорисовичСурба Анатолий Константинович(73) Патентообладатель Открытое акционерное общество Гродно Азот(57) Теплоэнергетическая установка, содержащая источник пара высокого давления, коллектор пара высокого давления, источник перегретого пара низкого давления, коллектор пара низкого давления, потребители пара высокого и низкого давления, подключенные непосредственно к соответствующим коллекторам, при этом коллектора высокого и низкого давления связаны между собой через регулирующий клапан, отличающаяся тем, что в установке смонтирован источник влажного пара низкого давления, использующий тепло отходящих дымовых газов печей риформинга производства аммиака, смеситель потоков перегретого и влажного пара низкого давления, подключенный выходным патрубком с коллектором пара низкого давления, при этом смеситель выполнен из элементов типа труба в трубе, где внутренняя труба не доходит до конца внешней трубы. 1375 Полезная модель относится к теплоэнергетическим установкам промышленных предприятий, где вырабатывается и потребляется пар различных параметров, где имеются источники перегретого пара низкого давления и источники влажного пара низкого давления,и может быть использована в любой отрасли промышленности для оптимального использования пара различных параметров. Известна теплоэнергетическая установка, содержащая источник пара высокого давления, коллектор пара высокого давления, потребители пара различного давления, при этом потребители подключены к коллектору через регулирующие клапаны 1. Эта установка обладает очень низкой экономичностью. Вследствие того, что потребители подключены к коллектору через регулирующие клапаны, весь потребляемый пар получается из пара высокого давления за счет дросселирования, что ведет к снижению экономичности установки в целом. Наиболее близкой по технической сущности и достигаемому эффекту к заявляемой является теплоэнергетическая установка, содержащая источник пара высокого давления,коллектор пара высокого давления, источник пара низкого давления, коллектор пара низкого давления, потребители пара высокого и низкого давления, подключенные непосредственно к соответствующим коллекторам, при этом коллектора высокого и низкого давления связаны между собой через регулирующий клапан 2. Эта установка так же обладает низкой экономичностью. Вследствие того, что установка не имеет источников влажного пара и устройств для его использования, снижается экономичность установки в целом. Это обстоятельство связано с тем, что практически на любом производстве имеются в наличии потоки низкопотенциального тепла, которое может быть использовано для получения влажного пара низкого давления. Например, для получения влажного пара может быть использовано тепло отходящих дымовых газов печей риформинга производства аммиака. Задачей полезной модели является повышение экономичности установки за счет использования влажного пара низкого давления. Для решения поставленной задачи в теплоэнергетической установке, содержащей источник пара высокого давления, коллектор пара высокого давления, источник перегретого пара низкого давления, коллектор пара низкого давления, потребители пара высокого и низкого давления, подключенные непосредственно к соответствующим коллекторам, при этом коллектора высокого и низкого давления связаны между собой через регулирующий клапан, согласно полезной модели, устанавливается источник влажного пара низкого давления, смеситель потоков перегретого и влажного пара низкого давления, использующий тепло отходящих дымовых газов печей риформинга производства аммиака, подключенный выходным патрубком с коллектором пара низкого давления, при этом смеситель выполнен из элементов типа труба в трубе, где внутренняя труба не доходит до конца внешней трубы. Благодаря тому, что теплоэнергетическая установка содержит источник влажного пара низкого давления, появляется возможность экономии перегретого пара низкого давления,получаемого в более сложных теплоэнергетических установках, что ведет к повышению экономичности установки в целом. Благодаря тому, что теплоэнергетическая установка содержит смеситель потоков перегретого и влажного пара низкого давления, появляется возможность доведения влажного пара до рабочего состояния, требуемого потребителями пара низкого давления, что ведет к дальнейшей экономии перегретого пара низкого давления и дальнейшему повышению экономичности всей установки в целом. Благодаря тому, что смеситель выполнен из элементов типа труба в трубе, где внутренняя труба не доходит до конца внешней трубы, происходит либо подсос влажным паром перегретого, либо наоборот, в зависимости от того, чье давление выше. Это позволяет 2 1375 не повышать давление пара более низкого давления до давления в коллекторе пара низкого давления. Что в свою очередь приводит к экономии затрат энергии на поднятие давления и повышению экономичности работы всей установки в целом. На фигуре представлена предлагаемая теплоэнергетическая установка. Теплоэнергетическая установка содержит источник 1 пара высокого давления, коллектор 2 пара высокого давления, источник 3 перегретого пара низкого давления, коллектор 4 перегретого пара низкого давления, потребители 5 и 6 пара высокого и низкого давления соответственно, регулирующий клапан 7, источник 8 влажного пара низкого давления,смеситель 9 с внутренними 10 и наружными 11 трубами. Для пояснения работы установки дополнительно указаны задвижки 12 и 13. Теплоэнергетическая установка работает следующим образом. В источнике 1 осуществляют генерацию пара высокого давления и направляют его в коллектор 2. В источнике 3 осуществляют генерацию перегретого пара низкого давления и направляют его в коллектор 4. От коллектора 2 осуществляют подачу пара к потребителям 5 пара высокого давления, от коллектора 4 осуществляют подачу пара к потребителям 6 пара низкого давления. В источнике 8 осуществляют генерацию влажного пара низкого давления, который направляют в смеситель 9, куда направляют через задвижку 13 частично или весь пар от источника 3 (в последнем случае задвижка 12 закрывается полностью). В смесителе 9 влажный пар поступает по трубам 10, а перегретый по межтрубному пространству между трубами 10 и 11. Пар более высокого давления осуществляет подсос пара более низкого давления. После смесителя 9 через выходной патрубок пар низкого давления поступает в коллектор 4 пара низкого давления. В случае нехватки пара низкого давления через редакционный клапан 7 осуществляют подпитку коллектора 4 из коллектора 2. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
