Теплоэнергетическая установка

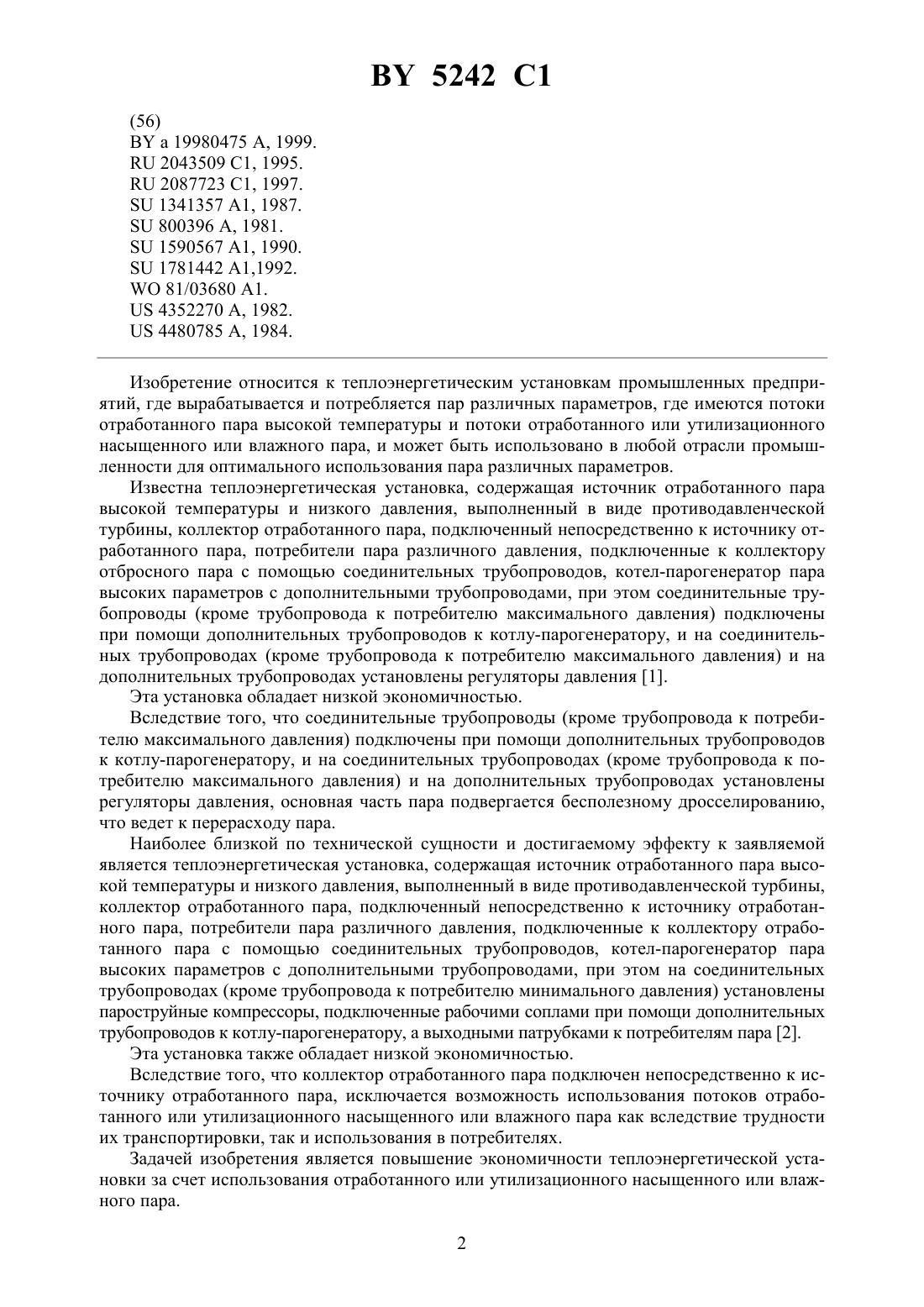

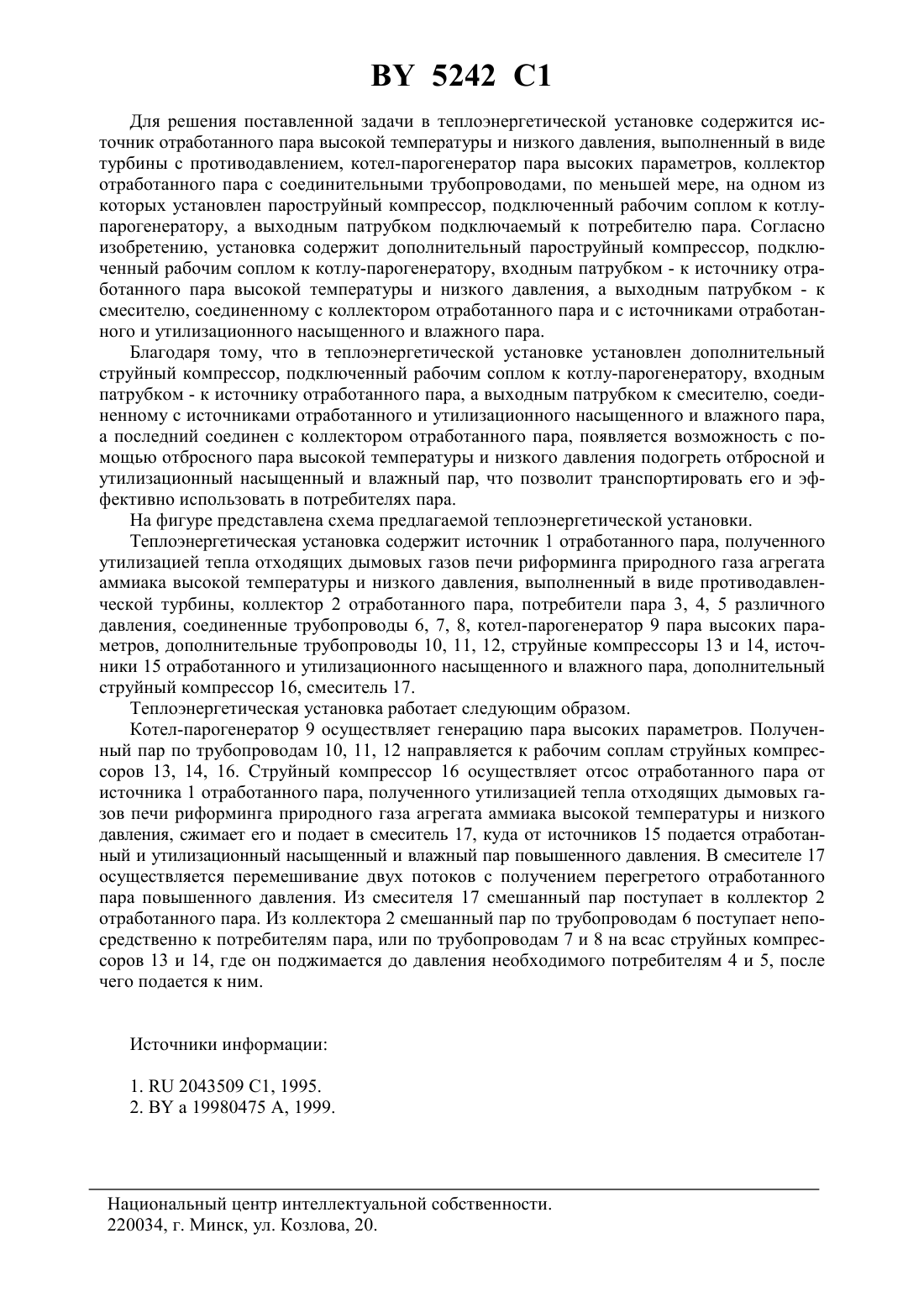

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Гродно Азот(72) Авторы Гудымов Эрнест Андреевич Родионов Борис НиколаевичЛангов Валерий Валентинович Сурус Леонид Иванович Юрша Иосиф Антонович Шаповал Иван Федорович Иванов Василий Игнатьевич Сиротин Андрей Вячеславович Поляков Николай Васильевич Галин Геннадий Борисович(73) Патентообладатель Открытое акционерное общество Гродно Азот(57) Теплоэнергетическая установка, содержащая источник отработанного пара высокой температуры и низкого давления, выполненный в виде турбины с противодавлением,котел-парогенератор пара высоких параметров, коллектор отработанного пара с соединительными трубопроводами, по меньшей мере, на одном из которых установлен пароструйный компрессор, подключенный рабочим соплом к котлу-парогенератору, а выходным патрубком подключаемый к потребителю пара, отличающаяся тем, что содержит дополнительный пароструйный компрессор, подключенный рабочим соплом к котлупарогенератору, входным патрубком -к источнику отработанного пара высокой температуры и низкого давления, а выходным патрубком - к смесителю, соединенному с коллектором отработанного пара и с источниками отработанного и утилизационного насыщенного и влажного пара.(56)19980475 , 1999.2043509 1, 1995.2087723 1, 1997.1341357 1, 1987.800396 , 1981.1590567 1, 1990.1781442 1,1992.81/03680 1.4352270 , 1982.4480785 , 1984. Изобретение относится к теплоэнергетическим установкам промышленных предприятий, где вырабатывается и потребляется пар различных параметров, где имеются потоки отработанного пара высокой температуры и потоки отработанного или утилизационного насыщенного или влажного пара, и может быть использовано в любой отрасли промышленности для оптимального использования пара различных параметров. Известна теплоэнергетическая установка, содержащая источник отработанного пара высокой температуры и низкого давления, выполненный в виде противодавленческой турбины, коллектор отработанного пара, подключенный непосредственно к источнику отработанного пара, потребители пара различного давления, подключенные к коллектору отбросного пара с помощью соединительных трубопроводов, котел-парогенератор пара высоких параметров с дополнительными трубопроводами, при этом соединительные трубопроводы (кроме трубопровода к потребителю максимального давления) подключены при помощи дополнительных трубопроводов к котлу-парогенератору, и на соединительных трубопроводах (кроме трубопровода к потребителю максимального давления) и на дополнительных трубопроводах установлены регуляторы давления 1. Эта установка обладает низкой экономичностью. Вследствие того, что соединительные трубопроводы (кроме трубопровода к потребителю максимального давления) подключены при помощи дополнительных трубопроводов к котлу-парогенератору, и на соединительных трубопроводах (кроме трубопровода к потребителю максимального давления) и на дополнительных трубопроводах установлены регуляторы давления, основная часть пара подвергается бесполезному дросселированию,что ведет к перерасходу пара. Наиболее близкой по технической сущности и достигаемому эффекту к заявляемой является теплоэнергетическая установка, содержащая источник отработанного пара высокой температуры и низкого давления, выполненный в виде противодавленческой турбины,коллектор отработанного пара, подключенный непосредственно к источнику отработанного пара, потребители пара различного давления, подключенные к коллектору отработанного пара с помощью соединительных трубопроводов, котел-парогенератор пара высоких параметров с дополнительными трубопроводами, при этом на соединительных трубопроводах (кроме трубопровода к потребителю минимального давления) установлены пароструйные компрессоры, подключенные рабочими соплами при помощи дополнительных трубопроводов к котлу-парогенератору, а выходными патрубками к потребителям пара 2. Эта установка также обладает низкой экономичностью. Вследствие того, что коллектор отработанного пара подключен непосредственно к источнику отработанного пара, исключается возможность использования потоков отработанного или утилизационного насыщенного или влажного пара как вследствие трудности их транспортировки, так и использования в потребителях. Задачей изобретения является повышение экономичности теплоэнергетической установки за счет использования отработанного или утилизационного насыщенного или влажного пара. 2 5242 1 Для решения поставленной задачи в теплоэнергетической установке содержится источник отработанного пара высокой температуры и низкого давления, выполненный в виде турбины с противодавлением, котел-парогенератор пара высоких параметров, коллектор отработанного пара с соединительными трубопроводами, по меньшей мере, на одном из которых установлен пароструйный компрессор, подключенный рабочим соплом к котлупарогенератору, а выходным патрубком подключаемый к потребителю пара. Согласно изобретению, установка содержит дополнительный пароструйный компрессор, подключенный рабочим соплом к котлу-парогенератору, входным патрубком - к источнику отработанного пара высокой температуры и низкого давления, а выходным патрубком - к смесителю, соединенному с коллектором отработанного пара и с источниками отработанного и утилизационного насыщенного и влажного пара. Благодаря тому, что в теплоэнергетической установке установлен дополнительный струйный компрессор, подключенный рабочим соплом к котлу-парогенератору, входным патрубком - к источнику отработанного пара, а выходным патрубком к смесителю, соединенному с источниками отработанного и утилизационного насыщенного и влажного пара,а последний соединен с коллектором отработанного пара, появляется возможность с помощью отбросного пара высокой температуры и низкого давления подогреть отбросной и утилизационный насыщенный и влажный пар, что позволит транспортировать его и эффективно использовать в потребителях пара. На фигуре представлена схема предлагаемой теплоэнергетической установки. Теплоэнергетическая установка содержит источник 1 отработанного пара, полученного утилизацией тепла отходящих дымовых газов печи риформинга природного газа агрегата аммиака высокой температуры и низкого давления, выполненный в виде противодавленческой турбины, коллектор 2 отработанного пара, потребители пара 3, 4, 5 различного давления, соединенные трубопроводы 6, 7, 8, котел-парогенератор 9 пара высоких параметров, дополнительные трубопроводы 10, 11, 12, струйные компрессоры 13 и 14, источники 15 отработанного и утилизационного насыщенного и влажного пара, дополнительный струйный компрессор 16, смеситель 17. Теплоэнергетическая установка работает следующим образом. Котел-парогенератор 9 осуществляет генерацию пара высоких параметров. Полученный пар по трубопроводам 10, 11, 12 направляется к рабочим соплам струйных компрессоров 13, 14, 16. Струйный компрессор 16 осуществляет отсос отработанного пара от источника 1 отработанного пара, полученного утилизацией тепла отходящих дымовых газов печи риформинга природного газа агрегата аммиака высокой температуры и низкого давления, сжимает его и подает в смеситель 17, куда от источников 15 подается отработанный и утилизационный насыщенный и влажный пар повышенного давления. В смесителе 17 осуществляется перемешивание двух потоков с получением перегретого отработанного пара повышенного давления. Из смесителя 17 смешанный пар поступает в коллектор 2 отработанного пара. Из коллектора 2 смешанный пар по трубопроводам 6 поступает непосредственно к потребителям пара, или по трубопроводам 7 и 8 на всас струйных компрессоров 13 и 14, где он поджимается до давления необходимого потребителям 4 и 5, после чего подается к ним. Источники информации 1.2043509 С 1, 1995. 2.19980475 А, 1999. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
