Теплоэнергетическая установка

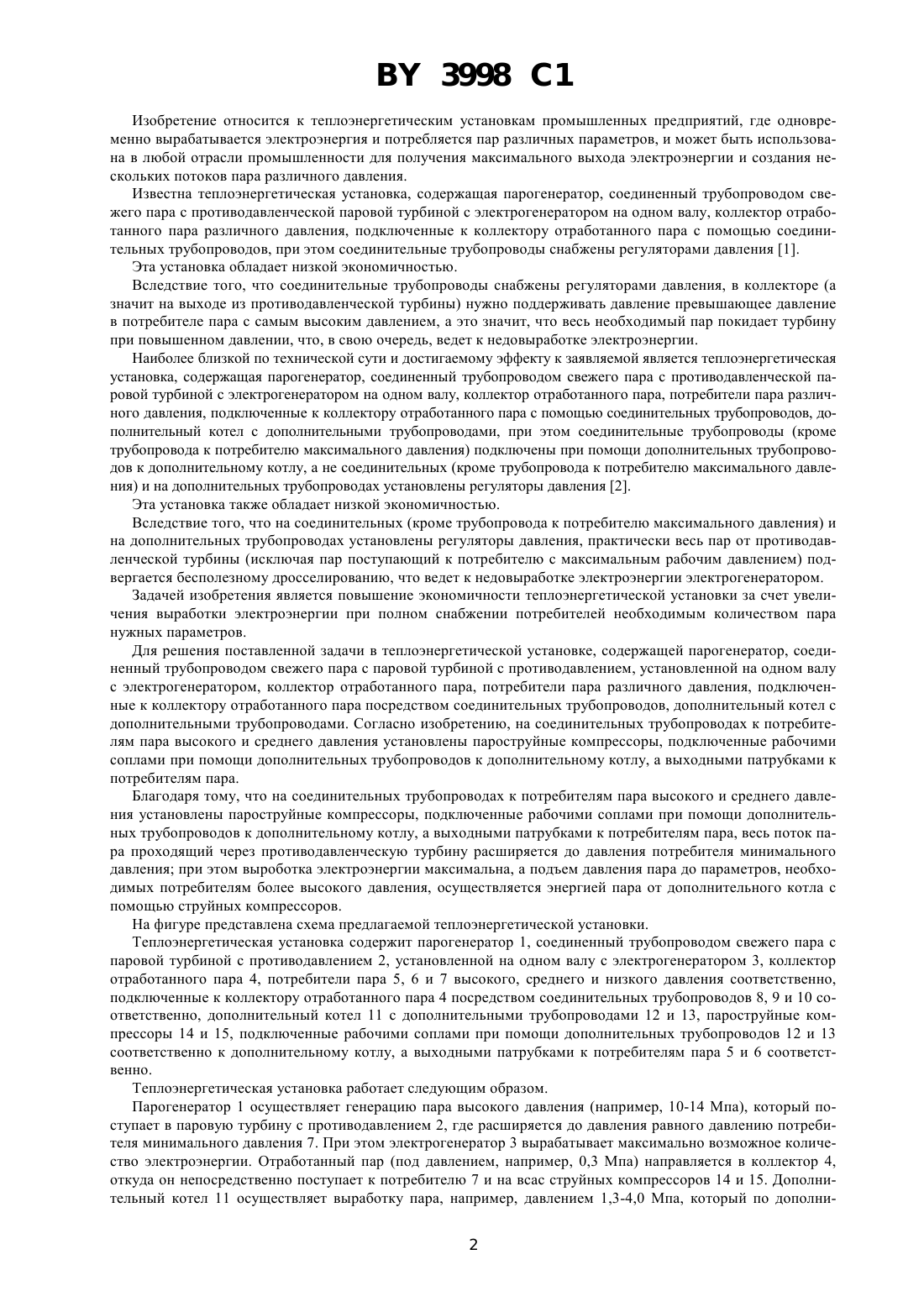

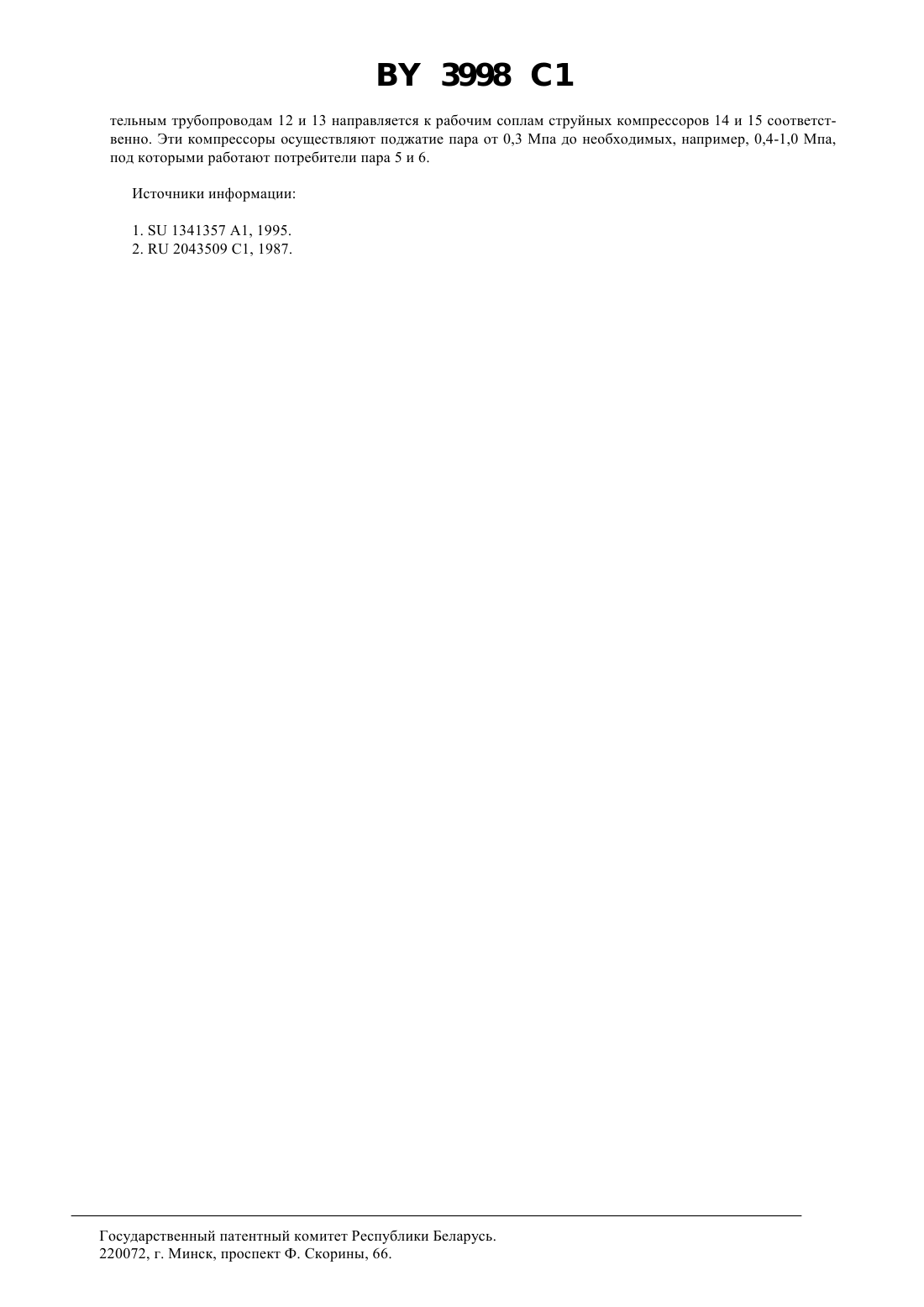

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Гродненское производственное республиканское унитарное предприятие ГПО Азот(73) Патентообладатель Гродненское производственное республиканское унитарное предприятие ГПО Азот(57) Теплоэнергетическая установка, содержащая парогенератор, соединенный трубопроводом свежего пара с паровой турбиной с противодавлением, установленной на одном валу с электрогенератором, коллектор отработанного пара, потребители пара различного давления, подключенные к коллектору отработанного пара посредством соединительных трубопроводов, дополнительный котел с дополнительными трубопроводами,отличающаяся тем, что на соединительных трубопроводах к потребителям пара высокого и среднего давления установлены пароструйные компрессоры, подключенные рабочими соплами при помощи дополнительных трубопроводов к дополнительному котлу, а выходными патрубками к потребителям пара. 3998 1 Изобретение относится к теплоэнергетическим установкам промышленных предприятий, где одновременно вырабатывается электроэнергия и потребляется пар различных параметров, и может быть использована в любой отрасли промышленности для получения максимального выхода электроэнергии и создания нескольких потоков пара различного давления. Известна теплоэнергетическая установка, содержащая парогенератор, соединенный трубопроводом свежего пара с противодавленческой паровой турбиной с электрогенератором на одном валу, коллектор отработанного пара различного давления, подключенные к коллектору отработанного пара с помощью соединительных трубопроводов, при этом соединительные трубопроводы снабжены регуляторами давления 1. Эта установка обладает низкой экономичностью. Вследствие того, что соединительные трубопроводы снабжены регуляторами давления, в коллекторе (а значит на выходе из противодавленческой турбины) нужно поддерживать давление превышающее давление в потребителе пара с самым высоким давлением, а это значит, что весь необходимый пар покидает турбину при повышенном давлении, что, в свою очередь, ведет к недовыработке электроэнергии. Наиболее близкой по технической сути и достигаемому эффекту к заявляемой является теплоэнергетическая установка, содержащая парогенератор, соединенный трубопроводом свежего пара с противодавленческой паровой турбиной с электрогенератором на одном валу, коллектор отработанного пара, потребители пара различного давления, подключенные к коллектору отработанного пара с помощью соединительных трубопроводов, дополнительный котел с дополнительными трубопроводами, при этом соединительные трубопроводы (кроме трубопровода к потребителю максимального давления) подключены при помощи дополнительных трубопроводов к дополнительному котлу, а не соединительных (кроме трубопровода к потребителю максимального давления) и на дополнительных трубопроводах установлены регуляторы давления 2. Эта установка также обладает низкой экономичностью. Вследствие того, что на соединительных (кроме трубопровода к потребителю максимального давления) и на дополнительных трубопроводах установлены регуляторы давления, практически весь пар от противодавленческой турбины (исключая пар поступающий к потребителю с максимальным рабочим давлением) подвергается бесполезному дросселированию, что ведет к недовыработке электроэнергии электрогенератором. Задачей изобретения является повышение экономичности теплоэнергетической установки за счет увеличения выработки электроэнергии при полном снабжении потребителей необходимым количеством пара нужных параметров. Для решения поставленной задачи в теплоэнергетической установке, содержащей парогенератор, соединенный трубопроводом свежего пара с паровой турбиной с противодавлением, установленной на одном валу с электрогенератором, коллектор отработанного пара, потребители пара различного давления, подключенные к коллектору отработанного пара посредством соединительных трубопроводов, дополнительный котел с дополнительными трубопроводами. Согласно изобретению, на соединительных трубопроводах к потребителям пара высокого и среднего давления установлены пароструйные компрессоры, подключенные рабочими соплами при помощи дополнительных трубопроводов к дополнительному котлу, а выходными патрубками к потребителям пара. Благодаря тому, что на соединительных трубопроводах к потребителям пара высокого и среднего давления установлены пароструйные компрессоры, подключенные рабочими соплами при помощи дополнительных трубопроводов к дополнительному котлу, а выходными патрубками к потребителям пара, весь поток пара проходящий через противодавленческую турбину расширяется до давления потребителя минимального давления приэтом выроботка электроэнергии максимальна, а подъем давления пара до параметров, необходимых потребителям более высокого давления, осуществляется энергией пара от дополнительного котла с помощью струйных компрессоров. На фигуре представлена схема предлагаемой теплоэнергетической установки. Теплоэнергетическая установка содержит парогенератор 1, соединенный трубопроводом свежего пара с паровой турбиной с противодавлением 2, установленной на одном валу с электрогенератором 3, коллектор отработанного пара 4, потребители пара 5, 6 и 7 высокого, среднего и низкого давления соответственно,подключенные к коллектору отработанного пара 4 посредством соединительных трубопроводов 8, 9 и 10 соответственно, дополнительный котел 11 с дополнительными трубопроводами 12 и 13, пароструйные компрессоры 14 и 15, подключенные рабочими соплами при помощи дополнительных трубопроводов 12 и 13 соответственно к дополнительному котлу, а выходными патрубками к потребителям пара 5 и 6 соответственно. Теплоэнергетическая установка работает следующим образом. Парогенератор 1 осуществляет генерацию пара высокого давления (например, 10-14 Мпа), который поступает в паровую турбину с противодавлением 2, где расширяется до давления равного давлению потребителя минимального давления 7. При этом электрогенератор 3 вырабатывает максимально возможное количество электроэнергии. Отработанный пар (под давлением, например, 0,3 Мпа) направляется в коллектор 4,откуда он непосредственно поступает к потребителю 7 и на всас струйных компрессоров 14 и 15. Дополнительный котел 11 осуществляет выработку пара, например, давлением 1,3-4,0 Мпа, который по дополни 2 3998 1 тельным трубопроводам 12 и 13 направляется к рабочим соплам струйных компрессоров 14 и 15 соответственно. Эти компрессоры осуществляют поджатие пара от 0,3 Мпа до необходимых, например, 0,4-1,0 Мпа,под которыми работают потребители пара 5 и 6. Источники информации 1.1341357 А 1, 1995. 2.2043509 С 1, 1987. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
