Редукционно-охладительная установка

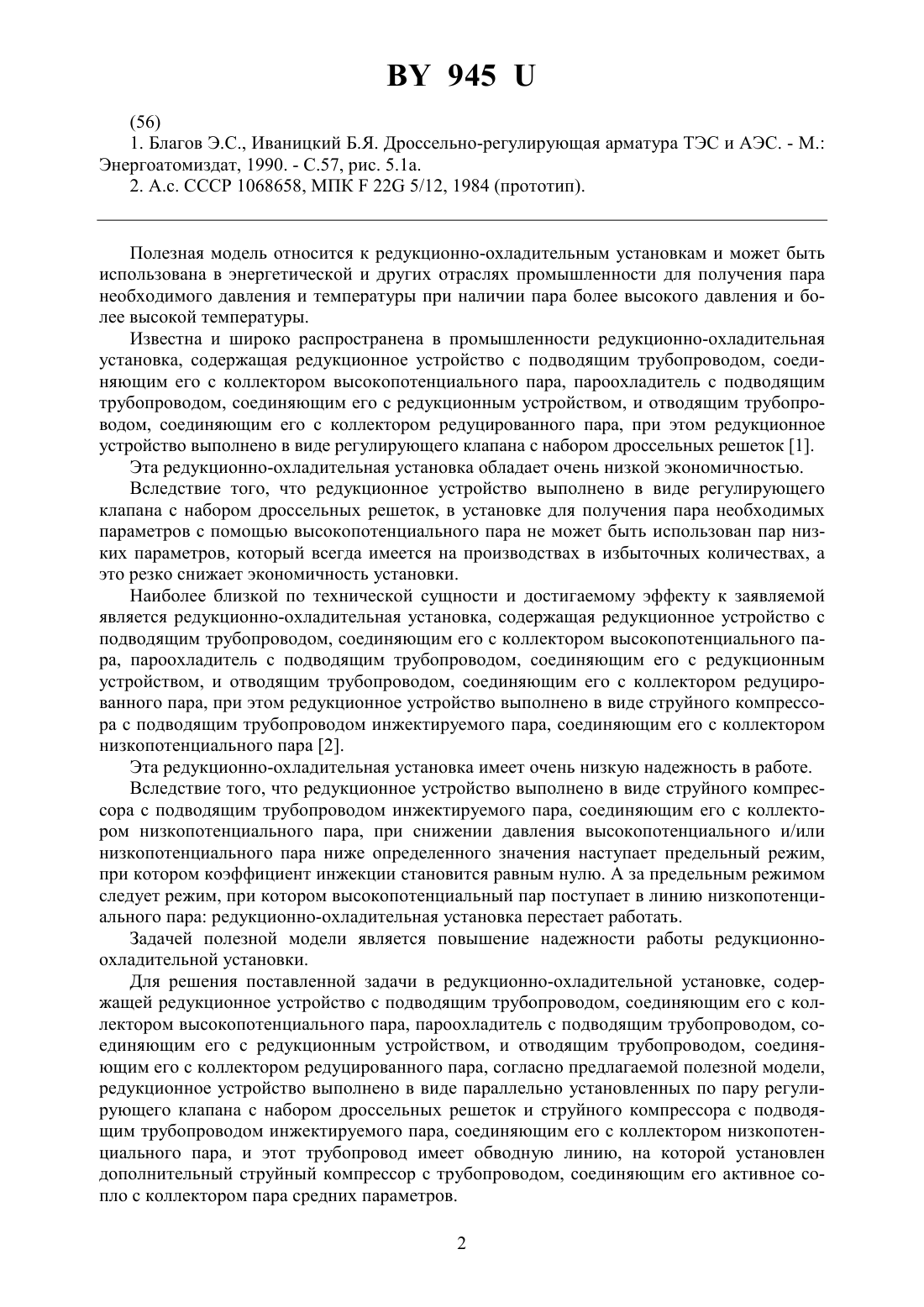

(71) Заявитель Открытое акционерное общество Гродно Азот(72) Авторы Гудымов Эрнест Андреевич Родионов Борис НиколаевичСурба Анатолий Константинович Юрша Иосиф Антонович Антонов Николай Анатольевич Огурцов Николай Константинович Пугач Федор Владимирович Митрофанов Владимир Александрович Галин Геннадий Борисович(73) Патентообладатель Открытое акционерное общество Гродно Азот(57) Редукционно-охладительная установка, содержащая редукционное устройство с подводящим трубопроводом, соединяющим его с коллектором высокопотенциального пара,пароохладитель с подводящим трубопроводом, соединяющим его с редукционным устройством, и отводящим трубопроводом, соединяющим его с коллектором редуцированного пара, отличающаяся тем, что редукционное устройство выполнено в виде параллельно установленных по пару регулирующего клапана с набором дроссельных решеток и струйного компрессора с подводящим трубопроводом инжектируемого пара, соединяющим его с коллектором низкопотенциального пара, и этот трубопровод имеет обводную линию, на которой установлен дополнительный струйный компрессор с трубопроводом, соединяющим его активное сопло с коллектором пара средних параметров.(56) 1. Благов Э.С., Иваницкий Б.Я. Дроссельно-регулирующая арматура ТЭС и АЭС. - М. Энергоатомиздат, 1990. - С.57, рис. 5.1 а. 2. А.с. СССР 1068658, МПК 22 5/12, 1984 (прототип). Полезная модель относится к редукционно-охладительным установкам и может быть использована в энергетической и других отраслях промышленности для получения пара необходимого давления и температуры при наличии пара более высокого давления и более высокой температуры. Известна и широко распространена в промышленности редукционно-охладительная установка, содержащая редукционное устройство с подводящим трубопроводом, соединяющим его с коллектором высокопотенциального пара, пароохладитель с подводящим трубопроводом, соединяющим его с редукционным устройством, и отводящим трубопроводом, соединяющим его с коллектором редуцированного пара, при этом редукционное устройство выполнено в виде регулирующего клапана с набором дроссельных решеток 1. Эта редукционно-охладительная установка обладает очень низкой экономичностью. Вследствие того, что редукционное устройство выполнено в виде регулирующего клапана с набором дроссельных решеток, в установке для получения пара необходимых параметров с помощью высокопотенциального пара не может быть использован пар низких параметров, который всегда имеется на производствах в избыточных количествах, а это резко снижает экономичность установки. Наиболее близкой по технической сущности и достигаемому эффекту к заявляемой является редукционно-охладительная установка, содержащая редукционное устройство с подводящим трубопроводом, соединяющим его с коллектором высокопотенциального пара, пароохладитель с подводящим трубопроводом, соединяющим его с редукционным устройством, и отводящим трубопроводом, соединяющим его с коллектором редуцированного пара, при этом редукционное устройство выполнено в виде струйного компрессора с подводящим трубопроводом инжектируемого пара, соединяющим его с коллектором низкопотенциального пара 2. Эта редукционно-охладительная установка имеет очень низкую надежность в работе. Вследствие того, что редукционное устройство выполнено в виде струйного компрессора с подводящим трубопроводом инжектируемого пара, соединяющим его с коллектором низкопотенциального пара, при снижении давления высокопотенциального и/или низкопотенциального пара ниже определенного значения наступает предельный режим,при котором коэффициент инжекции становится равным нулю. А за предельным режимом следует режим, при котором высокопотенциальный пар поступает в линию низкопотенциального пара редукционно-охладительная установка перестает работать. Задачей полезной модели является повышение надежности работы редукционноохладительной установки. Для решения поставленной задачи в редукционно-охладительной установке, содержащей редукционное устройство с подводящим трубопроводом, соединяющим его с коллектором высокопотенциального пара, пароохладитель с подводящим трубопроводом, соединяющим его с редукционным устройством, и отводящим трубопроводом, соединяющим его с коллектором редуцированного пара, согласно предлагаемой полезной модели,редукционное устройство выполнено в виде параллельно установленных по пару регулирующего клапана с набором дроссельных решеток и струйного компрессора с подводящим трубопроводом инжектируемого пара, соединяющим его с коллектором низкопотенциального пара, и этот трубопровод имеет обводную линию, на которой установлен дополнительный струйный компрессор с трубопроводом, соединяющим его активное сопло с коллектором пара средних параметров. 2 945 Вследствие того, что в редукционном устройстве подводящий трубопровод инжектируемого пара струйного компрессора, соединяющий его с коллектором низкопотенциального пара, имеет обводную линию, на которой установлен дополнительный струйный компрессор с трубопроводом, соединяющим его активное сопло с коллектором пара средних параметров, при снижении давления высокопотенциального и/или низкопотенциального пара возможно поджатие низкопотенциального пара паром средних параметров. Это позволяет отодвинуть наступление предельного режима основного компрессора, что ведет к увеличению надежности работы установки в значительном диапазоне давлений высокои низкопотенциального пара. Вследствие того, что редукционное устройство выполнено в виде параллельно установленных по пару регулирующего клапана с набором дроссельных решеток и струйного компрессора с подводящим трубопроводом инжектируемогопара, соединяющим его с коллектором низкопотенциального пара, при значительных снижениях давления высокои низкопотенциального пара возможно отключение струйного компрессора с переходом работы через регулирующий клапан и набор дроссельных решеток, что ведет к еще большему увеличению надежности работы установки в еще более значительном диапазоне давления высокопотенциального пара. На фигуре изображена предлагаемая редукционно-охладительная установка. Редукционно-охладительная установка содержит редукционное устройство, выполненное в виде параллельно установленных по пару регулирующего клапана 1 с набором 2 дроссельных решеток и струйного компрессора 3 с подводящим трубопроводом 4 инжектируемого пара, трубопровод 5, пароохладитель 6 с подводящим 7 и отводящим 8 трубопроводами, обводную линию 9 с дополнительным струйным компрессором 10 с трубопроводом 11. Для пояснения работы на чертеже также указаны задвижки 12 и 13 и коллекторы 14,15, 16 и 17 для высокопотенциального, редуцированного, низкопотенциального и пара средних параметров соответственно. Редукционно-охладительная установка работает следующим образом. При низких давлениях высокопотенциального пара этот пар от коллектора 14 по трубопроводу 5 направляется через регулирующий клапан 1 и набор дроссельных решеток 2 и трубопровод 7 в охладитель 6, из которого по трубопроводу 8 поступает в коллектор 15 редуцированного пара. При пониженных давлениях высоко- и/или низкопотенциального пара в струйный компрессор 3, который подсасывает инжектируемый пар по трубопроводу 4 из коллектора 16 низкопотенциального пара и поджимает его. Смесь пара по трубопроводу 7 через охладитель 6 по трубопроводу 8 направляется в коллектор редуцированного пара. При этом задвижка 12 закрыта и низкопотенциальный пар направляется по обводной линии 9 через дополнительный струйный компрессор 10. Задвижка 13 при этом открыта, и по трубопроводу 11 из коллектора 17 пара средних параметров к активному соплу дополнительного струйного компрессора 10 поступает пар средних параметров, который поджимает низкопотенциальный пар перед подачей его в струйный компрессор 3. При номинальных давлениях высоко- и низкопотенциального пара задвижка 13 закрыта, а задвижка 12 открыта, и низкопотенциальный пар отсасывается компрессором 3 через трубопровод 4 из коллектора 16 непосредственно. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
