Устройство для перегрузки сыпучих материалов

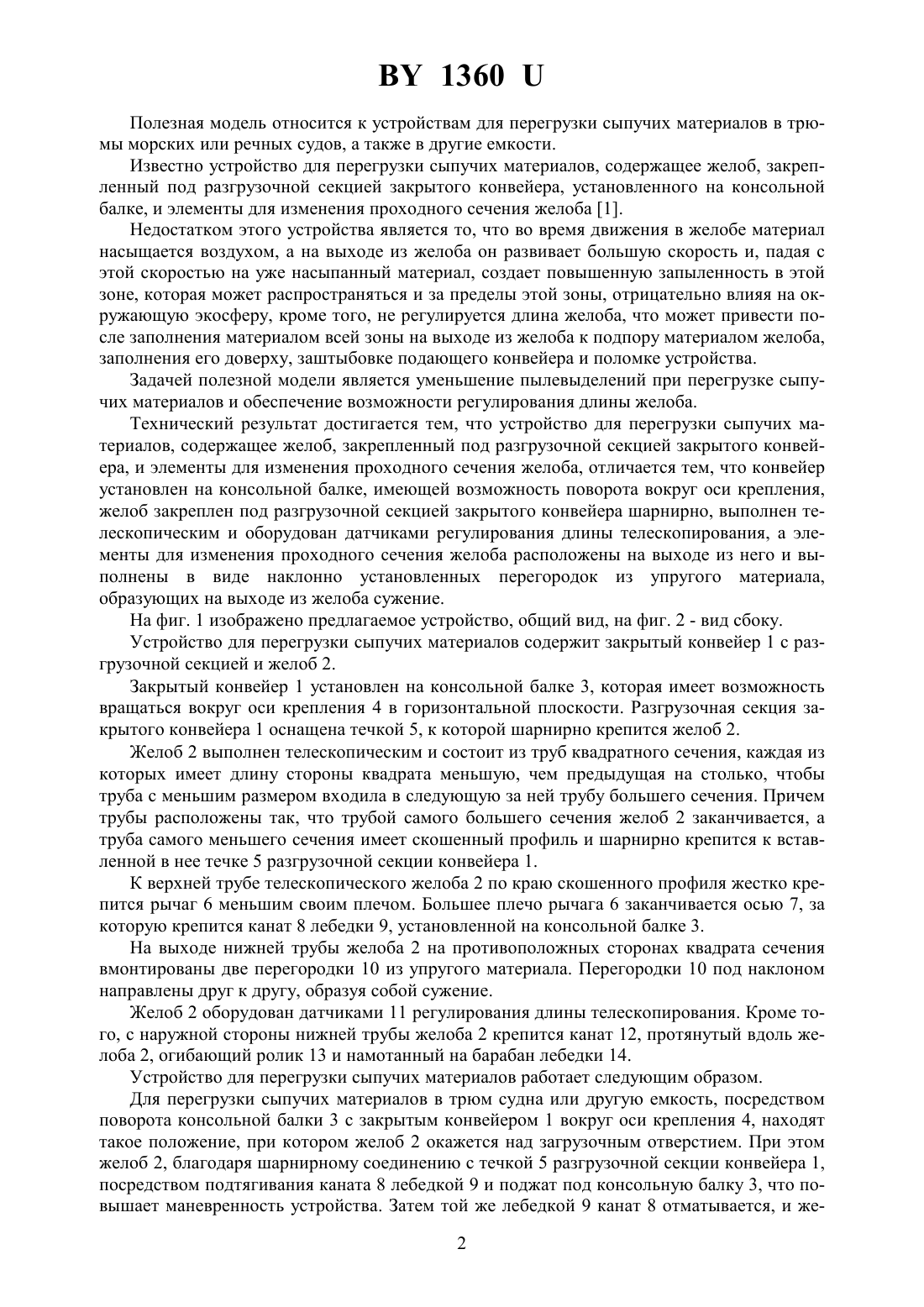

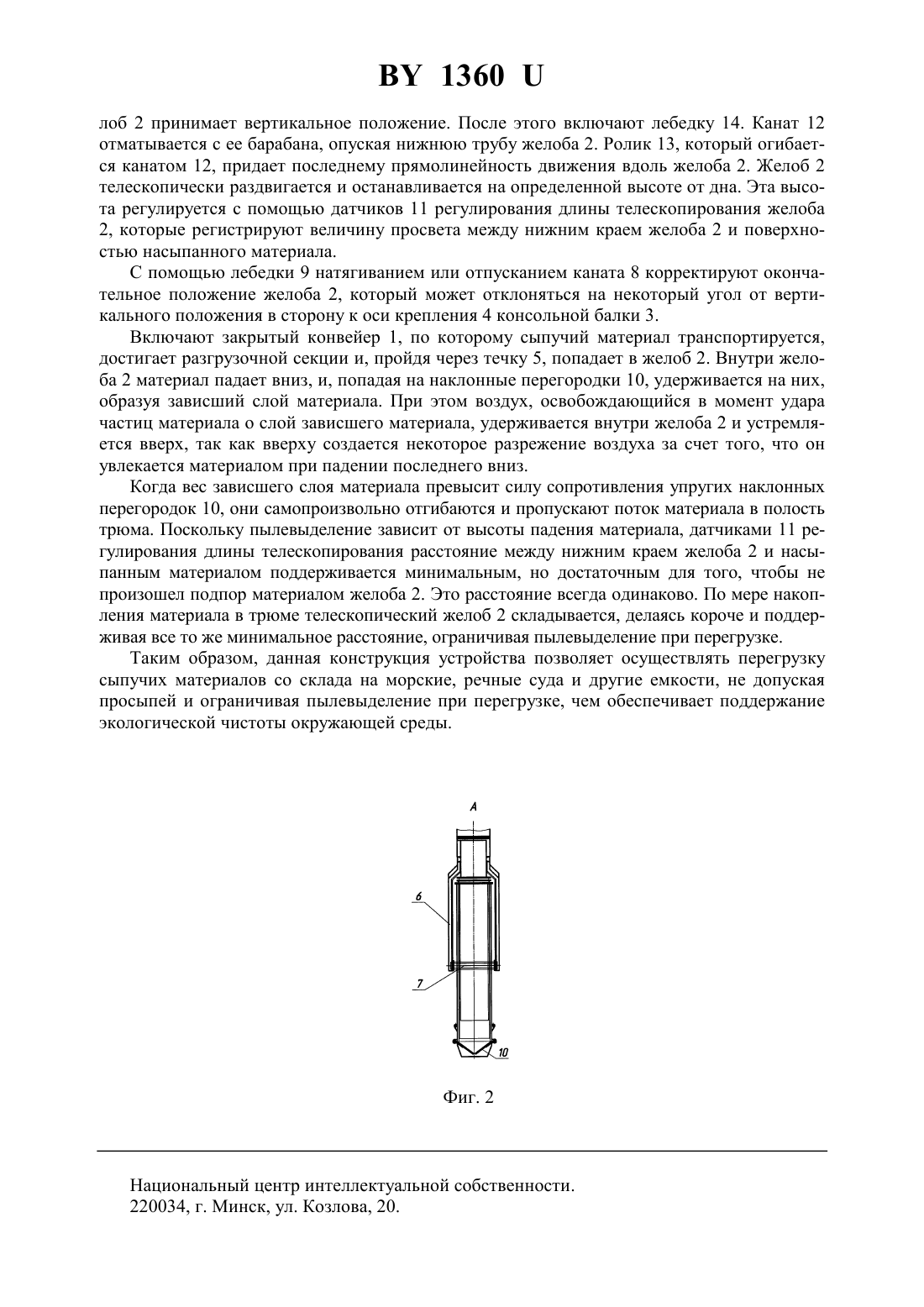

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПЕРЕГРУЗКИ СЫПУЧИХ МАТЕРИАЛОВ(71) Заявитель ЗАО Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Китун Анатолий Адамович Прушак Виктор Яковлевич Щерба Владимир Яковлевич Баженов Анатолий Сергеевич Прокопович Владимир Иванович Конопляник Иван Анатольевич(73) Патентообладатель ЗАО Солигорский институт проблем ресурсосбережения с опытным производством(57) Устройство для перегрузки сыпучих материалов, содержащее желоб, закрепленный под разгрузочной секцией закрытого конвейера, и элементы для изменения проходного сечения желоба, отличающееся тем, что конвейер установлен на консольной балке,имеющей возможность поворота вокруг оси крепления, желоб закреплен под разгрузочной секцией закрытого конвейера шарнирно, выполнен телескопическим и оборудован датчиками регулирования длины телескопирования, а элементы для изменения проходного сечения желоба расположены на выходе из него и выполнены в виде наклонно установленных перегородок из упругого материала, образующих на выходе из желоба сужение. 1360 Полезная модель относится к устройствам для перегрузки сыпучих материалов в трюмы морских или речных судов, а также в другие емкости. Известно устройство для перегрузки сыпучих материалов, содержащее желоб, закрепленный под разгрузочной секцией закрытого конвейера, установленного на консольной балке, и элементы для изменения проходного сечения желоба 1. Недостатком этого устройства является то, что во время движения в желобе материал насыщается воздухом, а на выходе из желоба он развивает большую скорость и, падая с этой скоростью на уже насыпанный материал, создает повышенную запыленность в этой зоне, которая может распространяться и за пределы этой зоны, отрицательно влияя на окружающую экосферу, кроме того, не регулируется длина желоба, что может привести после заполнения материалом всей зоны на выходе из желоба к подпору материалом желоба,заполнения его доверху, заштыбовке подающего конвейера и поломке устройства. Задачей полезной модели является уменьшение пылевыделений при перегрузке сыпучих материалов и обеспечение возможности регулирования длины желоба. Технический результат достигается тем, что устройство для перегрузки сыпучих материалов, содержащее желоб, закрепленный под разгрузочной секцией закрытого конвейера, и элементы для изменения проходного сечения желоба, отличается тем, что конвейер установлен на консольной балке, имеющей возможность поворота вокруг оси крепления,желоб закреплен под разгрузочной секцией закрытого конвейера шарнирно, выполнен телескопическим и оборудован датчиками регулирования длины телескопирования, а элементы для изменения проходного сечения желоба расположены на выходе из него и выполнены в виде наклонно установленных перегородок из упругого материала,образующих на выходе из желоба сужение. На фиг. 1 изображено предлагаемое устройство, общий вид, на фиг. 2 - вид сбоку. Устройство для перегрузки сыпучих материалов содержит закрытый конвейер 1 с разгрузочной секцией и желоб 2. Закрытый конвейер 1 установлен на консольной балке 3, которая имеет возможность вращаться вокруг оси крепления 4 в горизонтальной плоскости. Разгрузочная секция закрытого конвейера 1 оснащена течкой 5, к которой шарнирно крепится желоб 2. Желоб 2 выполнен телескопическим и состоит из труб квадратного сечения, каждая из которых имеет длину стороны квадрата меньшую, чем предыдущая на столько, чтобы труба с меньшим размером входила в следующую за ней трубу большего сечения. Причем трубы расположены так, что трубой самого большего сечения желоб 2 заканчивается, а труба самого меньшего сечения имеет скошенный профиль и шарнирно крепится к вставленной в нее течке 5 разгрузочной секции конвейера 1. К верхней трубе телескопического желоба 2 по краю скошенного профиля жестко крепится рычаг 6 меньшим своим плечом. Большее плечо рычага 6 заканчивается осью 7, за которую крепится канат 8 лебедки 9, установленной на консольной балке 3. На выходе нижней трубы желоба 2 на противоположных сторонах квадрата сечения вмонтированы две перегородки 10 из упругого материала. Перегородки 10 под наклоном направлены друг к другу, образуя собой сужение. Желоб 2 оборудован датчиками 11 регулирования длины телескопирования. Кроме того, с наружной стороны нижней трубы желоба 2 крепится канат 12, протянутый вдоль желоба 2, огибающий ролик 13 и намотанный на барабан лебедки 14. Устройство для перегрузки сыпучих материалов работает следующим образом. Для перегрузки сыпучих материалов в трюм судна или другую емкость, посредством поворота консольной балки 3 с закрытым конвейером 1 вокруг оси крепления 4, находят такое положение, при котором желоб 2 окажется над загрузочным отверстием. При этом желоб 2, благодаря шарнирному соединению с течкой 5 разгрузочной секции конвейера 1,посредством подтягивания каната 8 лебедкой 9 и поджат под консольную балку 3, что повышает маневренность устройства. Затем той же лебедкой 9 канат 8 отматывается, и же 2 1360 лоб 2 принимает вертикальное положение. После этого включают лебедку 14. Канат 12 отматывается с ее барабана, опуская нижнюю трубу желоба 2. Ролик 13, который огибается канатом 12, придает последнему прямолинейность движения вдоль желоба 2. Желоб 2 телескопически раздвигается и останавливается на определенной высоте от дна. Эта высота регулируется с помощью датчиков 11 регулирования длины телескопирования желоба 2, которые регистрируют величину просвета между нижним краем желоба 2 и поверхностью насыпанного материала. С помощью лебедки 9 натягиванием или отпусканием каната 8 корректируют окончательное положение желоба 2, который может отклоняться на некоторый угол от вертикального положения в сторону к оси крепления 4 консольной балки 3. Включают закрытый конвейер 1, по которому сыпучий материал транспортируется,достигает разгрузочной секции и, пройдя через течку 5, попадает в желоб 2. Внутри желоба 2 материал падает вниз, и, попадая на наклонные перегородки 10, удерживается на них,образуя зависший слой материала. При этом воздух, освобождающийся в момент удара частиц материала о слой зависшего материала, удерживается внутри желоба 2 и устремляется вверх, так как вверху создается некоторое разрежение воздуха за счет того, что он увлекается материалом при падении последнего вниз. Когда вес зависшего слоя материала превысит силу сопротивления упругих наклонных перегородок 10, они самопроизвольно отгибаются и пропускают поток материала в полость трюма. Поскольку пылевыделение зависит от высоты падения материала, датчиками 11 регулирования длины телескопирования расстояние между нижним краем желоба 2 и насыпанным материалом поддерживается минимальным, но достаточным для того, чтобы не произошел подпор материалом желоба 2. Это расстояние всегда одинаково. По мере накопления материала в трюме телескопический желоб 2 складывается, делаясь короче и поддерживая все то же минимальное расстояние, ограничивая пылевыделение при перегрузке. Таким образом, данная конструкция устройства позволяет осуществлять перегрузку сыпучих материалов со склада на морские, речные суда и другие емкости, не допуская просыпей и ограничивая пылевыделение при перегрузке, чем обеспечивает поддержание экологической чистоты окружающей среды. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
