Холодильник с использованием лампы освещения в качестве нагревателя

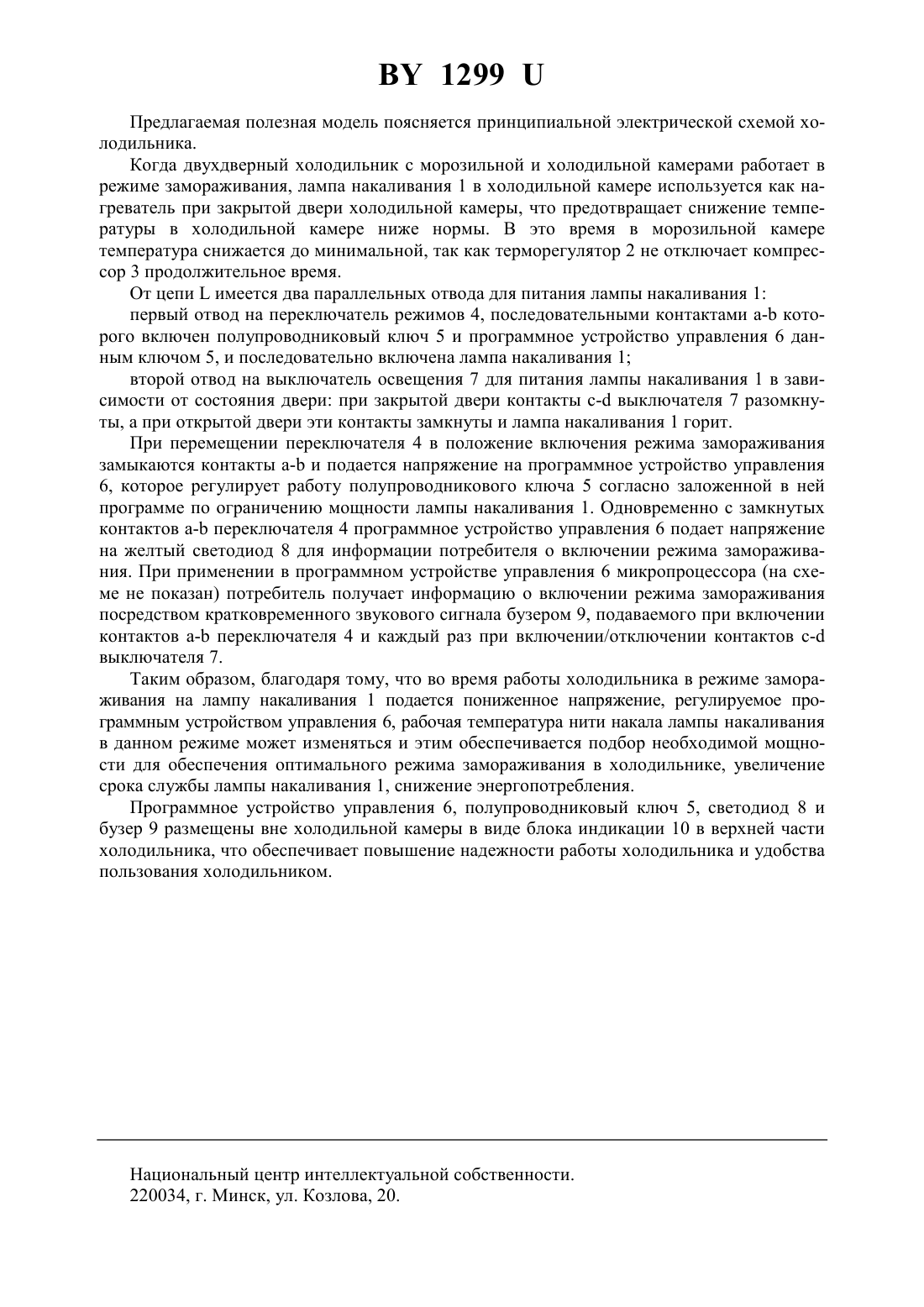

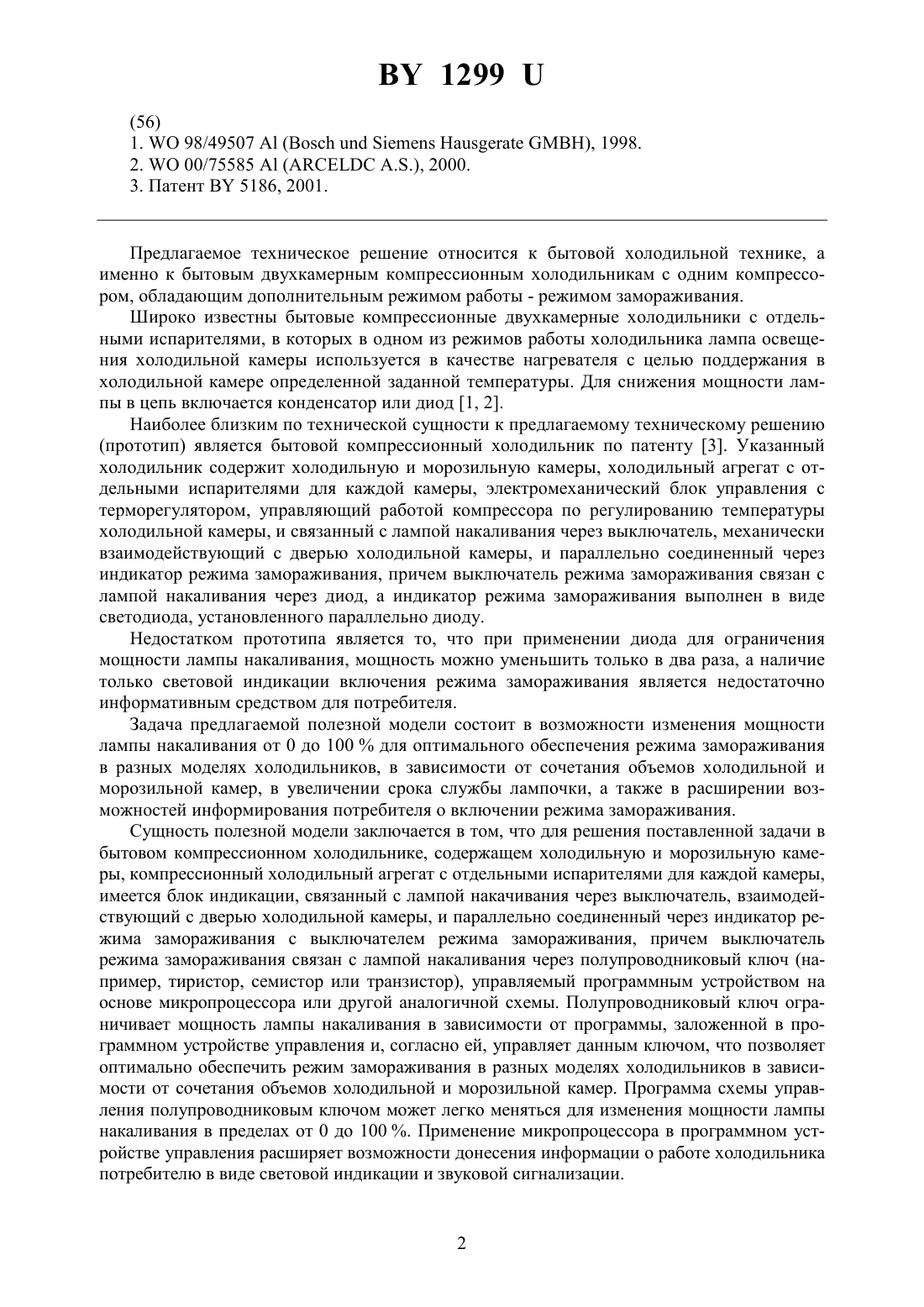

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ХОЛОДИЛЬНИК С ИСПОЛЬЗОВАНИЕМ ЛАМПЫ ОСВЕЩЕНИЯ В КАЧЕСТВЕ НАГРЕВАТЕЛЯ(71) Заявитель Закрытое акционерное общество Атлант Минский завод холодильников(72) Авторы Кацуба Евгений Владимирович Занько Александр Фомич(73) Патентообладатель Закрытое акционерное общество Атлант Минский завод холодильников(57) 1. Холодильник с использованием лампы освещения в качестве нагревателя, содержащий холодильную и морозильную камеры, компрессионный холодильный агрегат с отдельными испарителями для каждой камеры, блок управления, содержащий управляющий работой компрессора холодильного агрегата терморегулятор, последовательно соединенный с установленной в холодильной камере лампой накаливания через выключатель,взаимодействующий с дверью холодильной камеры, и параллельно соединенный через индикатор режима замораживания с выключателем режима замораживания, отличающийся тем, что лампа накаливания связана с выключателем режима замораживания через полупроводниковый ключ и программное устройство, управляющее ключом. 2. Холодильник с использованием лампы освещения в качестве нагревателя по п. 1,отличающийся тем, что индикатор режима замораживания выполнен с возможностью подачи светового и звукового сигналов.(56) 1.98/49507, 1998. 2.00/75585( ), 2000. 3. Патент 5186, 2001. Предлагаемое техническое решение относится к бытовой холодильной технике, а именно к бытовым двухкамерным компрессионным холодильникам с одним компрессором, обладающим дополнительным режимом работы - режимом замораживания. Широко известны бытовые компрессионные двухкамерные холодильники с отдельными испарителями, в которых в одном из режимов работы холодильника лампа освещения холодильной камеры используется в качестве нагревателя с целью поддержания в холодильной камере определенной заданной температуры. Для снижения мощности лампы в цепь включается конденсатор или диод 1, 2. Наиболее близким по технической сущности к предлагаемому техническому решению(прототип) является бытовой компрессионный холодильник по патенту 3. Указанный холодильник содержит холодильную и морозильную камеры, холодильный агрегат с отдельными испарителями для каждой камеры, электромеханический блок управления с терморегулятором, управляющий работой компрессора по регулированию температуры холодильной камеры, и связанный с лампой накаливания через выключатель, механически взаимодействующий с дверью холодильной камеры, и параллельно соединенный через индикатор режима замораживания, причем выключатель режима замораживания связан с лампой накаливания через диод, а индикатор режима замораживания выполнен в виде светодиода, установленного параллельно диоду. Недостатком прототипа является то, что при применении диода для ограничения мощности лампы накаливания, мощность можно уменьшить только в два раза, а наличие только световой индикации включения режима замораживания является недостаточно информативным средством для потребителя. Задача предлагаемой полезной модели состоит в возможности изменения мощности лампы накаливания от 0 до 100 для оптимального обеспечения режима замораживания в разных моделях холодильников, в зависимости от сочетания объемов холодильной и морозильной камер, в увеличении срока службы лампочки, а также в расширении возможностей информирования потребителя о включении режима замораживания. Сущность полезной модели заключается в том, что для решения поставленной задачи в бытовом компрессионном холодильнике, содержащем холодильную и морозильную камеры, компрессионный холодильный агрегат с отдельными испарителями для каждой камеры,имеется блок индикации, связанный с лампой накачивания через выключатель, взаимодействующий с дверью холодильной камеры, и параллельно соединенный через индикатор режима замораживания с выключателем режима замораживания, причем выключатель режима замораживания связан с лампой накаливания через полупроводниковый ключ (например, тиристор, семистор или транзистор), управляемый программным устройством на основе микропроцессора или другой аналогичной схемы. Полупроводниковый ключ ограничивает мощность лампы накаливания в зависимости от программы, заложенной в программном устройстве управления и, согласно ей, управляет данным ключом, что позволяет оптимально обеспечить режим замораживания в разных моделях холодильников в зависимости от сочетания объемов холодильной и морозильной камер. Программа схемы управления полупроводниковым ключом может легко меняться для изменения мощности лампы накаливания в пределах от 0 до 100 . Применение микропроцессора в программном устройстве управления расширяет возможности донесения информации о работе холодильника потребителю в виде световой индикации и звуковой сигнализации. 1299 Предлагаемая полезная модель поясняется принципиальной электрической схемой холодильника. Когда двухдверный холодильник с морозильной и холодильной камерами работает в режиме замораживания, лампа накаливания 1 в холодильной камере используется как нагреватель при закрытой двери холодильной камеры, что предотвращает снижение температуры в холодильной камере ниже нормы. В это время в морозильной камере температура снижается до минимальной, так как терморегулятор 2 не отключает компрессор 3 продолжительное время. От цепиимеется два параллельных отвода для питания лампы накаливания 1 первый отвод на переключатель режимов 4, последовательными контактами а- которого включен полупроводниковый ключ 5 и программное устройство управления 6 данным ключом 5, и последовательно включена лампа накаливания 1 второй отвод на выключатель освещения 7 для питания лампы накаливания 1 в зависимости от состояния двери при закрытой двери контакты - выключателя 7 разомкнуты, а при открытой двери эти контакты замкнуты и лампа накаливания 1 горит. При перемещении переключателя 4 в положение включения режима замораживания замыкаются контакты а- и подается напряжение на программное устройство управления 6, которое регулирует работу полупроводникового ключа 5 согласно заложенной в ней программе по ограничению мощности лампы накаливания 1. Одновременно с замкнутых контактов а- переключателя 4 программное устройство управления 6 подает напряжение на желтый светодиод 8 для информации потребителя о включении режима замораживания. При применении в программном устройстве управления 6 микропроцессора (на схеме не показан) потребитель получает информацию о включении режима замораживания посредством кратковременного звукового сигнала бузером 9, подаваемого при включении контактов а- переключателя 4 и каждый раз при включении/отключении контактов выключателя 7. Таким образом, благодаря тому, что во время работы холодильника в режиме замораживания на лампу накаливания 1 подается пониженное напряжение, регулируемое программным устройством управления 6, рабочая температура нити накала лампы накаливания в данном режиме может изменяться и этим обеспечивается подбор необходимой мощности для обеспечения оптимального режима замораживания в холодильнике, увеличение срока службы лампы накаливания 1, снижение энергопотребления. Программное устройство управления 6, полупроводниковый ключ 5, светодиод 8 и бузер 9 размещены вне холодильной камеры в виде блока индикации 10 в верхней части холодильника, что обеспечивает повышение надежности работы холодильника и удобства пользования холодильником. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
