Цевочное устройство клипсатора

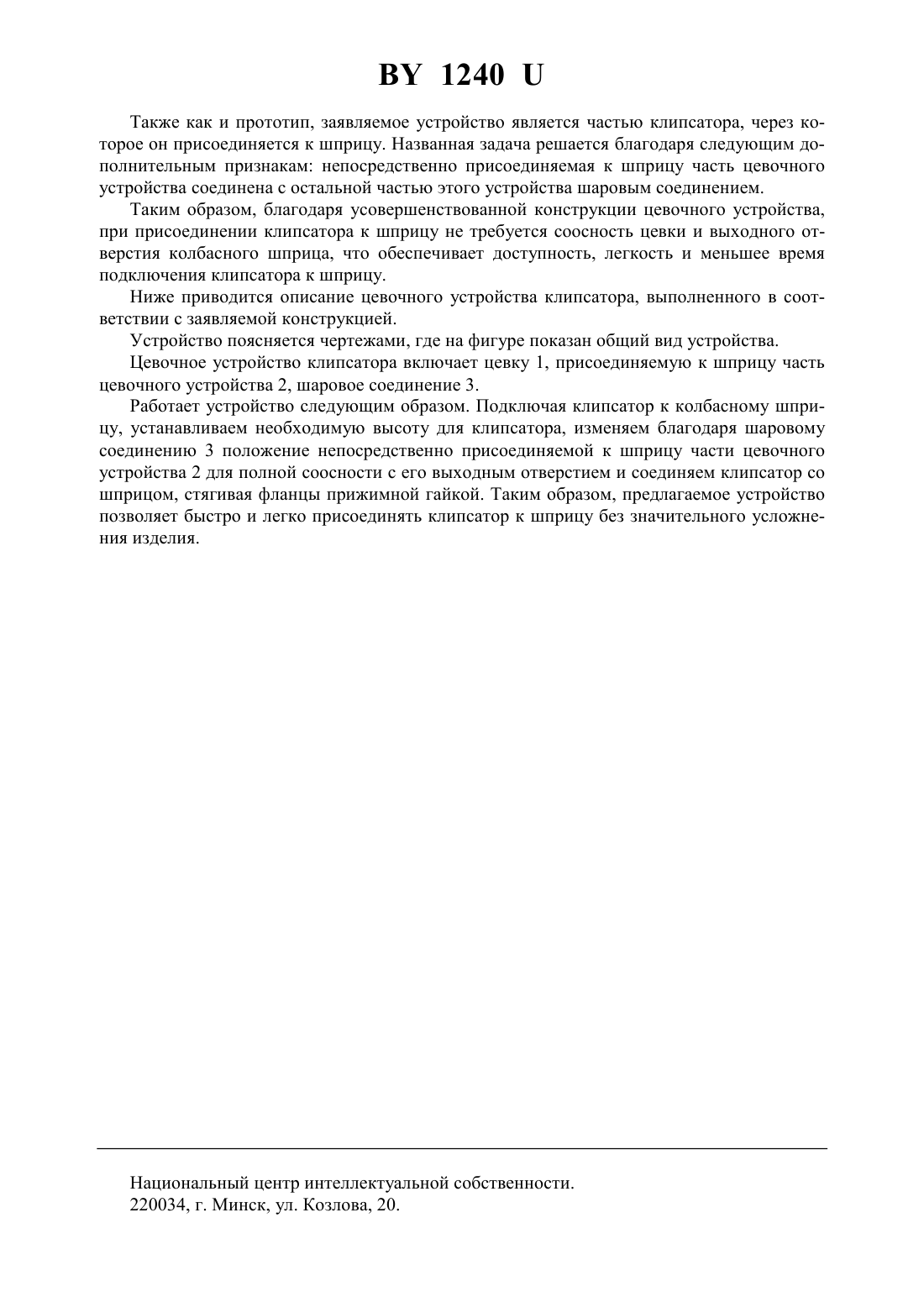

(72) Автор Беловусов Валентин Петрович(57) Цевочное устройство клипсатора, отличающееся тем, что непосредственно присоединяемая к шприцу часть цевочного устройства соединена с остальной частью этого устройства шаровым соединением. Область применения полезной модели - мясомолочная промышленность, изготовление колбас. Из области техники известны клипсаторы 1, с регулируемой по высоте головкой и цевочным устройством, через которое он подключается к колбасному шприцу. В реальных условиях эксплуатации часто возникает проблема быстро подключить подобные устройства к шприцу, т.к. для этого требуется полная соосность выходного отверстия шприца с цевкой клипсатора, для наворачивания стягивающей гайки. Колбасный шприц при эксплуатации часто установлен таким образом, что ось выходного отверстия не параллельна горизонту, а пол неровен. Полное выравнивание со шприцом в прототипе достигается выворачиванием стержней с колесами. Однако такое решение нельзя считать эффективным,т.к. на практике это неудобно и влечет большие затраты рабочего времени. Техническая задача, решаемая данной полезной моделью, состоит в обеспечении более доступного, легкого и быстрого подключения клипсатора к шприцу. 1240 Также как и прототип, заявляемое устройство является частью клипсатора, через которое он присоединяется к шприцу. Названная задача решается благодаря следующим дополнительным признакам непосредственно присоединяемая к шприцу часть цевочного устройства соединена с остальной частью этого устройства шаровым соединением. Таким образом, благодаря усовершенствованной конструкции цевочного устройства,при присоединении клипсатора к шприцу не требуется соосность цевки и выходного отверстия колбасного шприца, что обеспечивает доступность, легкость и меньшее время подключения клипсатора к шприцу. Ниже приводится описание цевочного устройства клипсатора, выполненного в соответствии с заявляемой конструкцией. Устройство поясняется чертежами, где на фигуре показан общий вид устройства. Цевочное устройство клипсатора включает цевку 1, присоединяемую к шприцу часть цевочного устройства 2, шаровое соединение 3. Работает устройство следующим образом. Подключая клипсатор к колбасному шприцу, устанавливаем необходимую высоту для клипсатора, изменяем благодаря шаровому соединению 3 положение непосредственно присоединяемой к шприцу части цевочного устройства 2 для полной соосности с его выходным отверстием и соединяем клипсатор со шприцом, стягивая фланцы прижимной гайкой. Таким образом, предлагаемое устройство позволяет быстро и легко присоединять клипсатор к шприцу без значительного усложнения изделия. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
